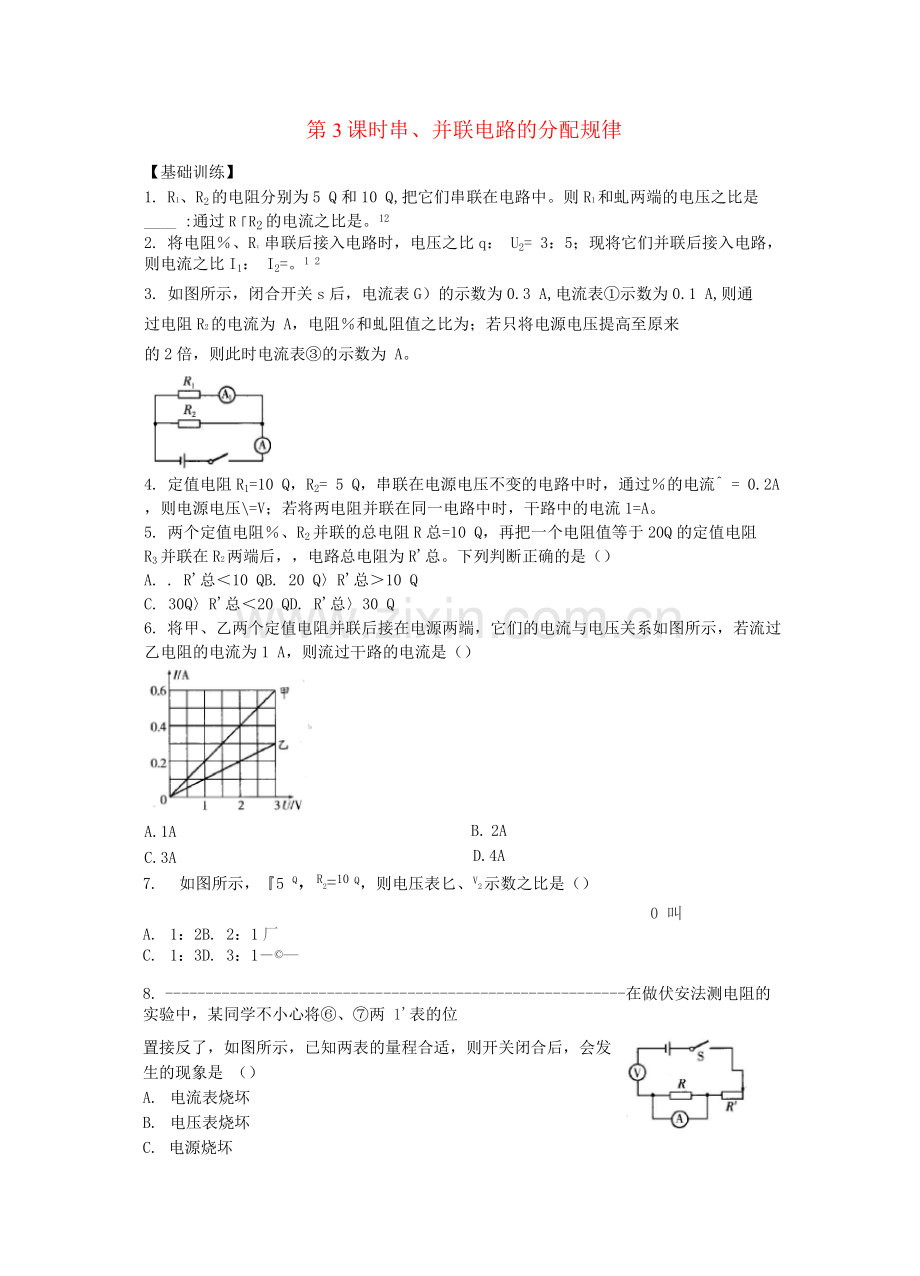

第3课时串、并联电路的分配规律
【基础训练】
1. R1、R2的电阻分别为5 Q和10 Q,把它们串联在电路中。则R1和虬两端的电压之比是
____ :通过r「r2的电流之比是。12
2. 将电阻％、R：串联后接入电路时，电压之比q： U2= 3：5；现将它们并联后接入电路，
则电流之比I1： I2=。1 2
3. 如图所示，闭合开关s后，电流表G）的示数为0.3 A,电流表①示数为0.1 A,则通
过电阻R2的电流为 A，电阻％和虬阻值之比为；若只将电源电压提高至原来
的2倍，则此时电流表③的示数为 A。
4. 定值电阻R1=10 Q，R2= 5 Q，串联在电源电压不变的电路中时，通过％的电流^ = 0.2A，则电源电压\=V；若将两电阻并联在同一电路中时，干路中的电流1=A。
5. 两个定值电阻％、R2并联的总电阻R总=10 Q，再把一个电阻值等于20Q的定值电阻
R3并联在R2两端后，，电路总电阻为R'总。下列判断正确的是（）
A. . R'总＜10 QB. 20 Q〉R'总＞10 Q
C. 30Q〉R'总＜20 QD. R'总〉30 Q
6. 将甲、乙两个定值电阻并联后接在电源两端，它们的电流与电压关系如图所示，若流过
乙电阻的电流为1 A，则流过干路的电流是（）
A.1A
C.3A
B. 2A
D.4A
7. 如图所示，『5 q，R2=10 Q，则电压表匕、V2示数之比是（）
0 叫
A. 1：2B. 2：1厂
C. 1：3D. 3：1―©—
8. 在做伏安法测电阻的实验中，某同学不小心将⑥、⑦两 1'表的位
置接反了，如图所示，已知两表的量程合适，则开关闭合后，会发
生的现象是 （）
A. 电流表烧坏
B. 电压表烧坏
C. 电源烧坏
D. 电压表示数等于电源电压

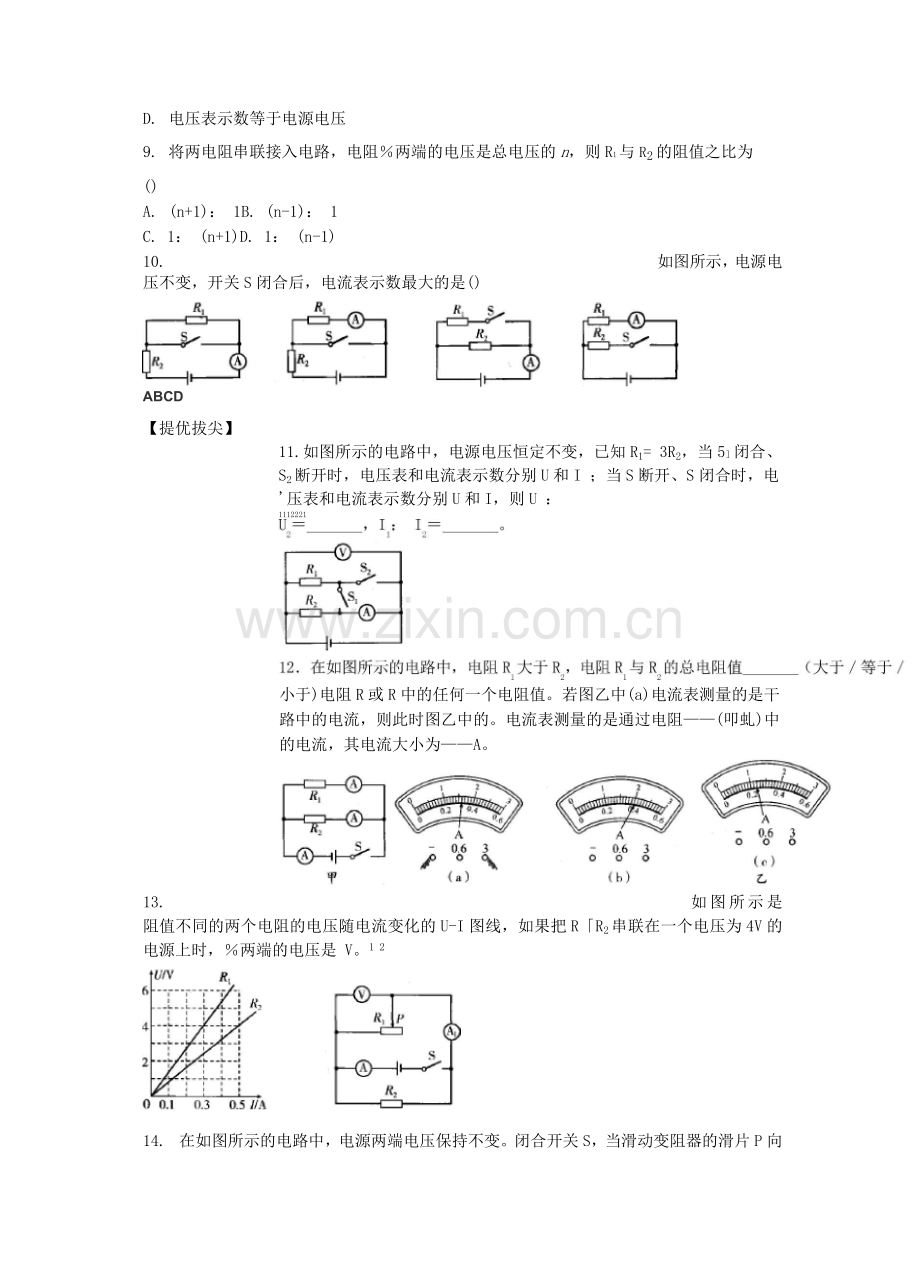

9. 将两电阻串联接入电路，电阻％两端的电压是总电压的n，则R1与r2的阻值之比为
()
A. (n+1)： 1B. (n-1)： 1
C. 1： (n+1)D. 1： (n-1)
10. 如图所示，电源电压不变，开关S闭合后，电流表示数最大的是()
ABCD
【提优拔尖】
11.如图所示的电路中，电源电压恒定不变，已知R1= 3R2，当5］闭合、S2断开时，电压表和电流表示数分别U和I ；当S断开、S闭合时，电'压表和电流表示数分别U和I，则U ：
1112221
小于)电阻R或R中的任何一个电阻值。若图乙中(a)电流表测量的是干路中的电流，则此时图乙中的。电流表测量的是通过电阻——(叩虬)中的电流，其电流大小为——A。
13. 如图所示是阻值不同的两个电阻的电压随电流变化的U-I图线，如果把R「R2串联在一个电压为4V的电源上时，％两端的电压是 V。1 2
14. 在如图所示的电路中，电源两端电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动时，电压表V的示数为U，电流表A和电流表A的示数分别为I、I，那么一史将
11I -1
1
（变小/不变/变大）。
15. 如图所示，电源电压保持不变，已知R1= 2R2,当、1闭合、S2断开，甲、乙两表都是电流表时，两电表示数之比为；当S1、SJ&闭合，，甲、乙两表都是电压表时，两电表示数之比为。
16. 如图所示，当开关S闭合时，两灯均发光，电流表8和®比较，的示数较大。当滑片P向左移动时，电流表③的示数 （变大/不变/变小）。经过一段时间后有一盏灯熄灭，电流表④的示数变小，且滑片p无论怎样滑动，电流表的示数都不发
生变化，由此判断，电路的故障是
17. 如图所示，Ri= 200 Q，R2= 600 Q，则下列说法错误的是 （）
A. 在A、B间加电压U，CD间电压也为U
, —一 1— L
B. 在C、D间加电压U，A、B间电压-U.站
C. 无论A、C间是否加电压，B、D间电压总为零0埒
D. 在B、C间加电压U，C、D间电压也是U｝；亡"门
18. 如图所示的电路中，电源电压不变，当开关S闭合时，电流表示数是1A；当开关S断
开时，电流表示数是0.6 A，则电阻&与虬的阻值之比是（）
A. 3： 2B. 2： 3
D.3：5
〔第W题） （第】9艇）
C. 5： 3
电流表&、a2、a3的读数
19. 如图所示的电路中，三个电阻的阻值是R。，当开关S闭合时，分别是I「I2、I3，则关于它们三者的关系正确的是（）
A. I3=I2 = I
C. I = - I
B. I = - I
32 2
D. I3=2I2
20. 如图所示的电路中，电源电压保持不变。闭合开关S,将滑动变阻器的滑片P向左移动，
下列说法中正确的是()佬
A. 电压表V的示数不变，电流表禹的示数变大
B. 电压表V的示数变大，电流表A：的示数变小|范[厂矿
C. 电压表V的示数与电流表&的泉数的比值变小甲」 申 §
D. 电压表V的示数与电流表A；的示数的比值变大1」卜＞」
21. 如图所示是一种家庭电路带指示灯的按键开关的电路图。使用时发现，当开关断开时，
照明灯甲熄灭，指示灯乙发出微光；当开关闭合时，只有照明灯甲发光。根据这种开关的控制特性可以判断()X
A. 甲灯的电阻略大于乙灯的电阻~凶一|
B. 甲灯的电阻远大于乙灯的电阻：'己&《
C. 甲灯的电阻略小于乙灯的电阻]
D. 甲灯的电阻远小于乙灯的电阻知*
22. 图甲是安装在木板下面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，在灯座上安装两个相同的小灯泡l「l2。木板背面的部分接线柱之间有导线相连着，从而使木板正背面的电路组成一个完整的电路。闭合开关通电后，两灯都能正常发光。
(1) 小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一小灯泡仍发光，则说明两灯的连接方式是，否则是另一种连接方式；
⑵小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，
可初步判断通过每盏灯L的电流可能是 A，也可能是 A；
(3)小聪先后将电压表分别并联接在a、b，c、d，a、d之间，电压表示数均为3V，这表明两灯的连接方式是。
23. 小雨同学实验时遇到一个难题：他想测量一个电压约为15 V的电源的电压，可是手边只有：量程为3V的电压表一只，开关一个，阻值为R1=1 Q、R2 = 5 Q、R3 = 1000 Q的电阻各一个以及导线若干。思考了一会儿之后，他利用所学过的知识和手边现有的器材，顺利地完成了测量。
(1)请在下边的虚线框内完成小雨测量时的电路图。 (在图中电阻符号旁必须标明R「R2 或 R3)
(2) 如果用U'表示电压表的读数，请写出电源电压U的表达式：U=。
24. 在如图所示的电路中，电源电压为6V且不变，滑动变阻器上标有“20 Q 2A”字样，闭
合开关S,移动滑片P到某一位置时，电流表A1、A2的示数分别为0.8 A和0.2 A。求:(1)滑动变阻器虬接入电路的阻值。1 2
⑵在移动滑片『的过程中，电流表&中的最小电流。
25. 在如图所示的电路中，电源电压为6V且不变，电阻％的阻值为50 Q,滑动变阻器R2上标有“20Q 2 A”字样。闭合开关S，电流表A.的示数为0.52 A。已知电流表&的“0二
3 A”量程挡损坏。1
(1)求通过电阻％的电流。
⑵求滑动变阻器虬接入电路的阻值。
(3) 若要使电流表A：与电流表&示数的比值变小，滑动变阻器的滑片P应继续向 移
动(左/右)。现有阻值为15 5、30 Q和60 Q的三个电阻，请从中选择一个来替换电阻R，然后移动滑动变阻器的滑片P，使电流表A与电流表&示数的比值最小，且电路能正常壬作。21A
① 应选择的电阻阻值为 Q。
参考答案
② 通过计算求出电流表A,与电流表&示数的最小比值。
1. 1： 2 1： 1
2. 5： 3
3.0.2 2:1 0.6
4. 3 0.9
5—10 ACCDDC
11.1： 1 4： 3
12.小于 R2 1.2
14.不变
15.2：3 3：1
16. G)变大灯匕断路或滑动变阻器断路或同时断路
17—21 BABDD
22. (1)并联(2)0.3 0.15 (3)并联
23. 如图甲、乙、丙所示
tJJ q — w
(2)表达式：甲图为6U'；乙图为5.98 U'；丙图为6.005U'
24. (1)10 Q (2)0.5 A
，、，、一，、，_ 3
25. (1)0.12 A (2)15 Q (3)右 ①30 ② 5
