钢管扣件式脚手架安全技术综合验收表
工程名称： 验收部位：
序
号
验收项目
技术要求
验收结果
1
施工方案
扣件式钢管脚手架专项方案编制、审核、审批手续齐全，50m以上的扣件式钢管脚手架应按规定进行专家论证。方案实施前必须进行安全技术交底。

2
立杆基础
基础平整夯实、混凝土硬化，落地立杆应垂直稳放在金属底座上或坚固底板上，设纵横向扫地杆。外侧设置截面不小于20cm x20cm的排水沟，并在外侧设80cm宽范围内采用混凝土硬化。架体应在距立杆底端高度不大于20cn处设置纵、横向扫地杆。

3
架体与建筑结构拉结
24m以下双排脚手架与建筑物宜采用刚性拉结，24m以上双排脚手架与建筑物必须采用刚性连墙件按水平方向不大于3跨，垂直方向不大于3步设一拉结点，转角1米内和顶部80厘米内应加密，连墙件应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其他可靠固定措施。

4
杆件间距与剪刀撑
钢管脚手架底部（排）高度不大于2米，其余不大于1.8米，立杆纵距不大于1.8米，横距不大于1.5米。如塔设高度超过25米须采用双立杆或缩小间距；双排钢管脚手架中间宜每隔6跨设置一道横向斜撑，一字型、开型双排脚手架的两端均应设置横向斜撑。剪刀撑应从底部边角从下到上连续设置，角度在450-6，剪刀撑宽度不应小于4跨，且不小于6m，剪刀撑搭接长度不少于1m，且不小于三只旋转扣件。

5
脚手板与防护栏杆
脚手片应每步铺满；脚手片应垂直墙面横向铺设，用18号铅丝双股并联4点绑扎；脚手架外侧应用合格密目网全封闭，用18号铅丝固定在外立杆内侧；脚手架从第二步起须在1.2米和0.6m高设同质材料的防护栏杆各一道和18cm高踢脚板（杆），脚手架内侧形成临边的应设防护栏杆，脚手架外立杆高于檐 1.2米一1.5米。

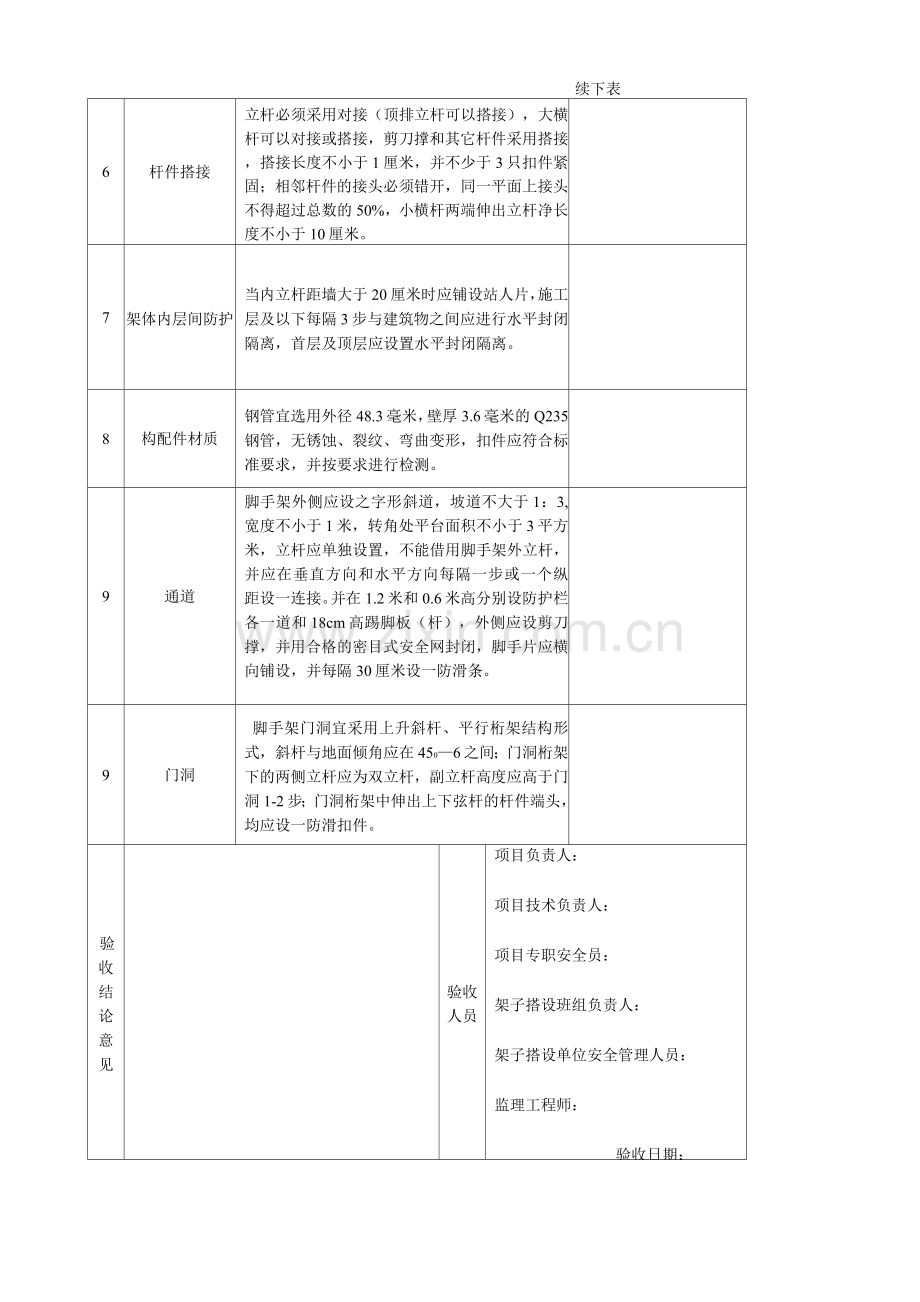

续下表
6
杆件搭接
立杆必须采用对接（顶排立杆可以搭接），大横杆可以对接或搭接，剪刀撑和其它杆件采用搭接，搭接长度不小于1厘米，并不少于3只扣件紧固；相邻杆件的接头必须错开，同一平面上接头不得超过总数的50%，小横杆两端伸出立杆净长度不小于10厘米。

7
架体内层间防护
当内立杆距墙大于20厘米时应铺设站人片，施工层及以下每隔3步与建筑物之间应进行水平封闭隔离，首层及顶层应设置水平封闭隔离。

8
构配件材质
钢管宜选用外径48.3毫米，壁厚3.6毫米的Q235钢管，无锈蚀、裂纹、弯曲变形，扣件应符合标准要求，并按要求进行检测。

9
通道
脚手架外侧应设之字形斜道，坡道不大于1：3,宽度不小于1米，转角处平台面积不小于3平方米，立杆应单独设置，不能借用脚手架外立杆，并应在垂直方向和水平方向每隔一步或一个纵距设一连接。并在1.2米和0.6米高分别设防护栏各一道和18cm高踢脚板（杆），外侧应设剪刀撑，并用合格的密目式安全网封闭，脚手片应横向铺设，并每隔30厘米设一防滑条。

9
门洞
脚手架门洞宜采用上升斜杆、平行桁架结构形式，斜杆与地面倾角应在450—6之间；门洞桁架下的两侧立杆应为双立杆，副立杆高度应高于门洞1-2步；门洞桁架中伸出上下弦杆的杆件端头，均应设一防滑扣件。

验收结论意见

验收人员
项目负责人：
项目技术负责人：
项目专职安全员：
架子搭设班组负责人：
架子搭设单位安全管理人员：
监理工程师：
验收日期：
