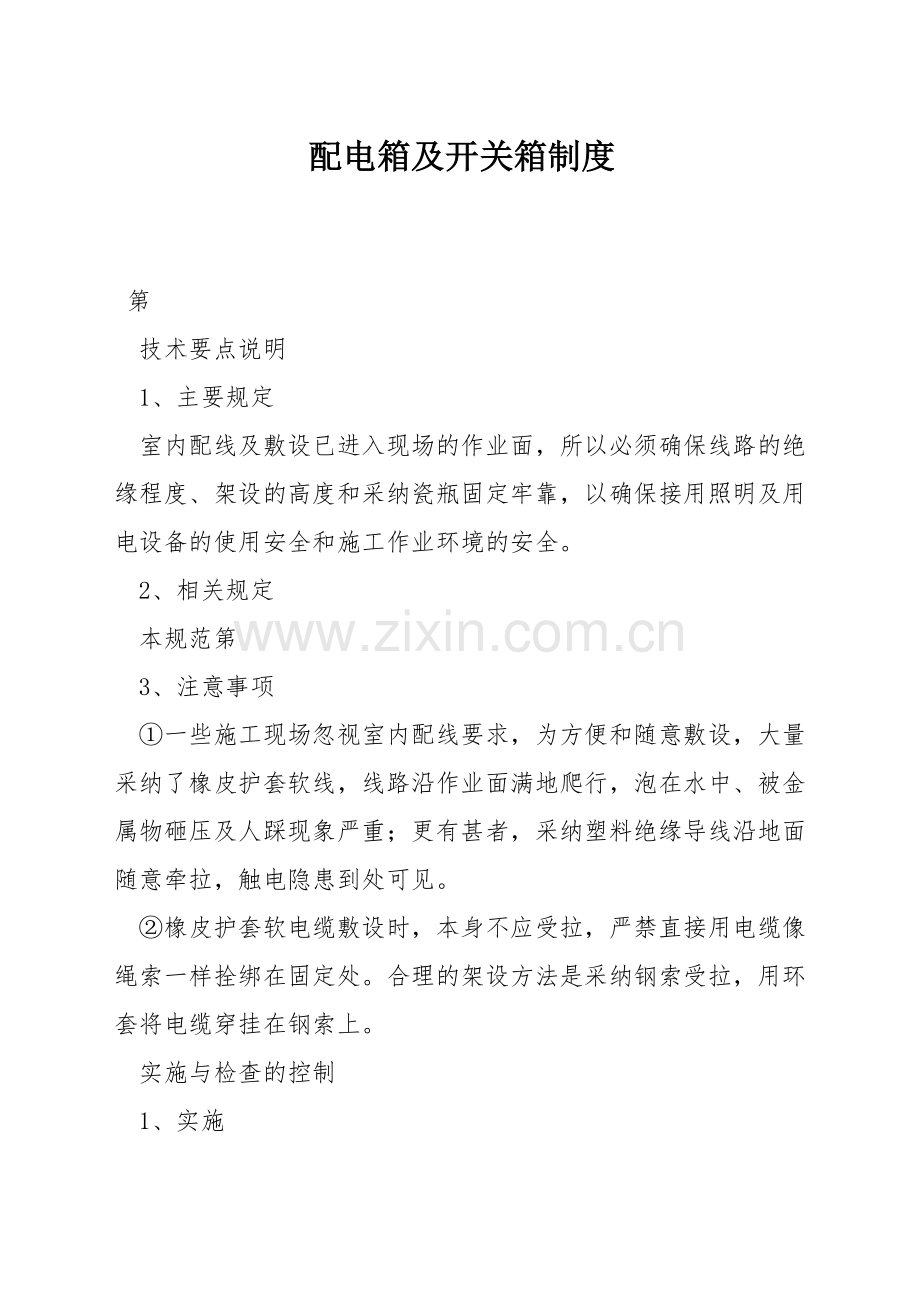

配电箱及开关箱制度

第
技术要点说明
1、主要规定
室内配线及敷设已进入现场的作业面，所以必须确保线路的绝缘程度、架设的高度和采纳瓷瓶固定牢靠，以确保接用照明及用电设备的使用安全和施工作业环境的安全。
2、相关规定
本规范第
3、注意事项
①一些施工现场忽视室内配线要求，为方便和随意敷设，大量采纳了橡皮护套软线，线路沿作业面满地爬行，泡在水中、被金属物砸压及人踩现象严重；更有甚者，采纳塑料绝缘导线沿地面随意牵拉，触电隐患到处可见。
②橡皮护套软电缆敷设时，本身不应受拉，严禁直接用电缆像绳索一样拴绑在固定处。合理的架设方法是采纳钢索受拉，用环套将电缆穿挂在钢索上。
实施与检查的控制
1、实施
①室内配线分明装和暗装，临时用电一般采纳明装，将导线沿墙或屋顶敷设。有条件的工地也可利用在建工程正式电气线路的电线管道敷设。不管何种方式均应安全可靠。
②线路应避开热源，水平敷设不低于
③必须采纳绝缘导线。线路穿管或木槽板布线时不得有接头。不同设备的不同电压和不同回路的导线不准同装入一管。
④施工现场应尽量减少使用软电缆。固定式用电设备应采纳固定线路穿管保护；移动式用电设备可采纳橡皮护套软电缆，但应控制线路的长度及采纳正确敷设方法，可与移动式开关箱配合使用。
2、检查
①室内配线不准采纳裸导线，禁止沿地面随意敷设，必须架空采纳瓷瓶或瓷夹固定。
②埋地和潮湿场所应穿管敷设，金属管作保护接零。
③当采纳钢索配线时，吊架间距不大于
第
技术要点说明
1、主要规定
①临电规范要求系统内应设置两级漏电保护器。而开关箱是配电系统的末级，以下就是用电设备，操作频繁、危险性大，故开关箱中必须设置漏电保护器，对可能致命的触电事故进行防护。
②电击强度和人体对电击承受能力，除了与通过人体的电流大小有关外，还与电流在人体继续的时间有关。用I•t＝30mA•s作为两级保护中，间接接触保护的安全电量控制值是比较安全的。
③在末级开关箱中装设的保护器要求提供间接接触和直接接触保护。而人体与带电体直接接触时，经过人体的电流往往大于人体的摆脱电流，因为它完全由人体的触电电压和人体的触电时的人体电阻所决定，与保护器的动作电流无关。

人体触电时最大的危险在于引起心室颤抖，如果控制电流在人体的继续时间不超过一个心脏博动周期，则引发室颤的因素便会大大降低。所以规定开关箱内应装设高灵敏度〔30mA以下〕和快速型〔小于0.1s〕的保护器。当发生人体意外与带电体直接接触时，可在人体受到伤害之前断开电源得到保护。当在潮湿作业条件下，人体电阻将由1000Ω下降为500Ω，故保护器参数应选用15mA×0.1s。
2、相关规定
本规范第
3、注意事项
①开关箱中设置漏电保护器也应符合一机一闸的规定，不得多台设备共用一台漏电保护器，否则会因漏电电流过大而发生误动作，或因各台设备要求不同而失去保护功能。
②禁止用漏电保护器代替负荷开关〔自动开关与漏电保护器合一的电器除外〕。漏电保护器只用于意外漏电状况下动作，如频繁的人为动作容易造成保护器失灵、损坏失去保护功能。
③安装保护器前，必须用漏电保护器测试仪对保护器的参数进行确认，并在使用中定期检测。漏电保护器参数正确与否直接影响对人体触电安全的保护效果，如果30mA×0.1s保护器的分断时间由于各种原因由0.1s延时为0.2s时，其安全限值将超过1倍，虽然安装了漏电保护器仍会有触电的危险，而这种故障不经专用仪器测定是难以发现的。
④当用电设备的计算负荷较大〔如塔式起重机、钢筋对焊机等〕时，为避免保护器发生误动作，可选用50mA×0.1s漏电保护器。
实施与检查的控制
1、实施
①施工现场采纳两级保护时，上一级漏电保护器的漏电动作时间和漏电动作电流应大于下一级。开关箱中设置的漏电保护器不应大于30mA×0.1s，上一级漏电保护器不应大于30mA·s。
②应注意零线的接法，工作零线必须进入保护器，保护零线不准进入保护器。
③开关箱中的漏电保护器只能用作保护一台用电设备，每一台设备设置一个开关箱。
④安装后和使用过程中，应对漏电保护器进行检测。
2、检查
①开关箱内不能几台用电设备合用一台漏电保护器。当用电设备为蛙夯、磨石机、混凝土振捣器等潮湿作业条件使用的设备时，漏电保护器应采纳15mA×0.1s。
②除使用保护器的试验按钮在通电状态下，进行检验确认外，还应用漏电保护测试仪对其漏电动作电流及漏电动作时间进行检测确认。
