常压锅炉安装安全技术措施.doc

常压锅炉安装安全技术措施
第一章  工程概括
        为了确保红土沟煤矿锅炉及采暖管路安装等工作的顺利进行，依据矿方工作安排及制定要求，由我项目部安装地面采暖锅炉及管路敷安装工程，为保质保量安全顺利地完成本工程，特编制本措施。
        一、安装工程量
        1、常压热水锅炉，型号CLSG1.4MW，1台；
        热水泵，型号ZBZ-4,2台；
        配电柜，型号PGL-0.4,1台；
        敷设电缆，MY3×35,数量90米。
        第二章  工程施工承包目标
        1、质量目标：将本工程打造为合格工程。
        2、施工工期：2021 年 11月 10 日至  2021 年 12月20日.
        3、施工安全目标：本工程确保无重伤和重大设备安全事故，轻伤率控制在3‰以下。
        4、文明施工、环保目标：本工程文明环保施工目标达到矿区文明环保施工工程的目标。
        第三章   安全技术措施编制依据
        一、编制依据：

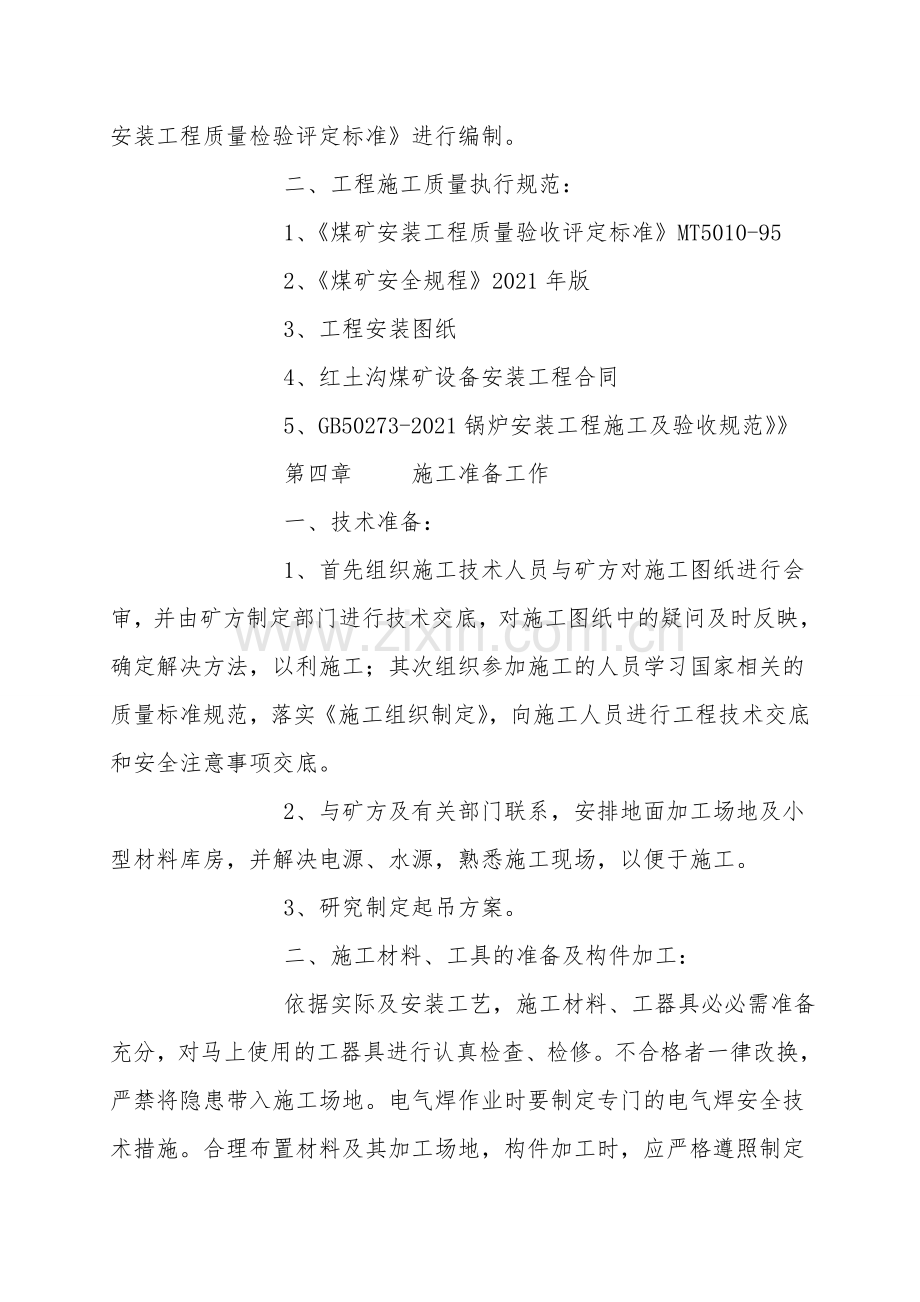

        依据工程制定施工图纸、《煤矿安全规程》和《煤矿安装工程质量检验评定标准》进行编制。
        二、工程施工质量执行规范：
        1、《煤矿安装工程质量验收评定标准》MT5010-95
        2、《煤矿安全规程》2021年版
        3、工程安装图纸
        4、红土沟煤矿设备安装工程合同
        5、GB50273-2021锅炉安装工程施工及验收规范》》
        第四章   施工准备工作
        一、技术准备：
        1、首先组织施工技术人员与矿方对施工图纸进行会审，并由矿方制定部门进行技术交底，对施工图纸中的疑问及时反映，确定解决方法，以利施工；其次组织参加施工的人员学习国家相关的质量标准规范，落实《施工组织制定》，向施工人员进行工程技术交底和安全注意事项交底。
        2、与矿方及有关部门联系，安排地面加工场地及小型材料库房，并解决电源、水源，熟悉施工现场，以便于施工。
        3、研究制定起吊方案。
        二、施工材料、工具的准备及构件加工：
        依据实际及安装工艺，施工材料、工器具必必需准备充分，对马上使用的工器具进行认真检查、检修。不合格者一律改换，严禁将隐患带入施工场地。电气焊作业时要制定专门的电气焊安全技术措施。合理布置材料及其加工场地，构件加工时，应严格遵照制定及质量验收规范要求，不合格严禁安装，结合安装工艺进行合理、准确加工，确保构件加工质量。
        施工主要工〔器〕具设备:
        (1) 钢管支架一付。
        (2) 人字梯2个。
        (3) 电气焊BX-400 〔660v〕  一台
        (4) 灭火气4个〔8Kg〕
        (5) 3米长Φ18.5钢丝绳套 两根。
        (6) 联系 安装1台。
        (7) 5t手动葫芦2个。
        (8) 水准仪2台。
        三、验收设备及材料：
        与矿方有关部门配合对进场的设备及材料进行验收、检查、测试。
        具体验收方面如下：
        1、设备到货后对设备进行验收。
        2、对管材，各种阀门要进行外观目测检查，抽样进行压力、密闭测试。各项指标达到标准后，方可进行安装。
        3、对使用的工器具、测量用具、劳作安全防护用品进行认真检查。
        第五章   施工方案及技术要求
        一、施工顺序安排：
            整个施工过程以安装工程为主，依据实际状况合理划分为几个相对独立作业段。各作业段组织平行施工。每个作业段内的各单位之间仍采纳平行作业，各组内部执行流水施工组织作业。每个作业区段安装工程的预留、安装、调试等穿插进行。
        本工程保持合理的施工顺序：
        1、熟悉图纸，检查、熟悉现场。
        2、 检查设备到货状况，认真组织验收。发现问题及时汇报处理，确认无误。
        3、认真进行设备基础验收，验收合格后可进行放线，基础处理。
        4、设备安装前对所有吊装设备，工具、电气设备进行检查，不得带病作业。
        5、锅炉、水泵等设备进行安装，找平找正。
        6、具备条件时通电试运转。
        7、支架，挂件下料制作。
        8、按图纸要求进行底漆防腐。
        9、按图纸要求将支架，挂件，配水阀门、分水缸的安装位置定点放线并安装。
        10、对阀门进行强度和严密性试验。
        11、按图纸要求进行管道，管件，阀门安装。
        12、检查好以后，进行冲管清洗和水压试验。
        13、水压试验合格后补刷二遍面漆。
        二、锅炉、水泵、引风机安装
        施工步骤：设备到货验收→基础验收→基础的清理、研磨→设备吊装→垫铁配置→操平找正→二次灌浆。
        施工方法：1、首先用20吨吊车将锅炉整体吊到基础上，操平找正。
        将三节烟囱对口，上好拧紧连接螺栓，用吊车将烟囱整体吊起，下头与锅炉体用螺栓对口连接。
        用3根4分钢绞线对称拉紧烟囱，将烟囱固定牢固。
        安装引风机，用吊车将引风机按照图纸位置吊装就位，操平找正，安装地脚螺栓，二次灌浆。
        以同样的方式安装2台水泵。
        安装2台进回水分水缸
        三、管道及阀门安装
        1、阀门的型号及规格必必需符合制定要求，安装位置及进出水方向要正确，手轮的手柄朝向合理，操作方便。
        2、阀门安装前要做强度及严密性试验 ，强度试验压力为公称压力的1.25倍，试验时间为5分钟，壳体、压盖及填料无渗漏为合格。
        3、管道支架应按制定要求加工安装，表面全部为二遍高效黑色环氧煤沥青面漆防腐。
        4、管道安装好以后外边用保温层加以保温，保温层外用箔纸粘合，作防雨之用。
        5、支架间距〔3米〕、高度〔4米〕按制定要求施工，安装牢固无歪斜现象。
        7、管道附件及螺栓连接质量应符合以下规定：
               按图纸要求安装室外管道。从锅炉房到矿办公楼段的过路管   采纳地沟方式敷设，直接进户。从办公楼到工广宿舍楼段，采纳架空方式，管道在排水沟东侧距沟边1.5米。架空高度3.5米。去绞车房、材料房的管路沿煤场围墙用支撑三角架敷设。室外所有管道均采纳现场焊接对头，在阀门、分支点处用法兰连接。
        ①管道附件应使用相同规格的螺栓，螺栓穿向一致，露出螺母2-4个螺距，紧固均匀，松紧适度。
        ②管道的支架必必需安装在制定规定的一侧，支架的材质、规格必必需符合制定要求，支架高度，间距要符合制定规定，固定后管卡中心线要保持直线。
        ③支架固按时要先放线后固定，确保管卡中心位置准确。
        ④所有管道必必需进行保温处理。
        ⑤法兰连接时应互相保持平行，保持同轴性，螺栓孔中心偏差不超孔径的5%，确保螺栓自由穿入。
        ⑥螺栓紧固要适度，螺母或螺栓应与法兰贴紧，不得有楔缝，必需加垫圈时，每个螺栓不应超过一个。
        ⑦管道的防腐为一遍底漆，三道高效环氧煤沥青面漆。刷漆前管道必必需彻底除锈，严禁一面除锈一面刷底漆。
        ⑧管道安装前与矿方先确定跨巷龙门的具体位置，龙门横梁必必需用托架固定，双管在龙门处不得交叉。
            ⑨管道完工后，必必需进行打压试验，试验压力为2.5Mpa，不得有跑、冒、滴、漏现象。按照图纸要求配接各室内管道及阀门。
        四、配电箱安装
        1、开关绝缘电阻的测试要符合要求。
        2、接线符合矿方要求及规程规定。
        3、空气开关容量满足使用要求，配电箱必必需上锁。
        五、试运转：
        1、点火前的检查工作
        ①检查炉条是否完整有无破损现象；
        ②检查出水、回水、溢水管道，排气排污管道是否完整畅通。
        ③检查采暖系统是否缺水，打开集气管阀门排尽系统空气。
        ④检查清除烟气通道杂物。
        ⑤关闭各部位除灰门。
        ⑥打开补水阀门补水水位保持在水位计三分之二以上。
        ⑦水泵试运转应在各独立的附属系统运转正常后进行。
