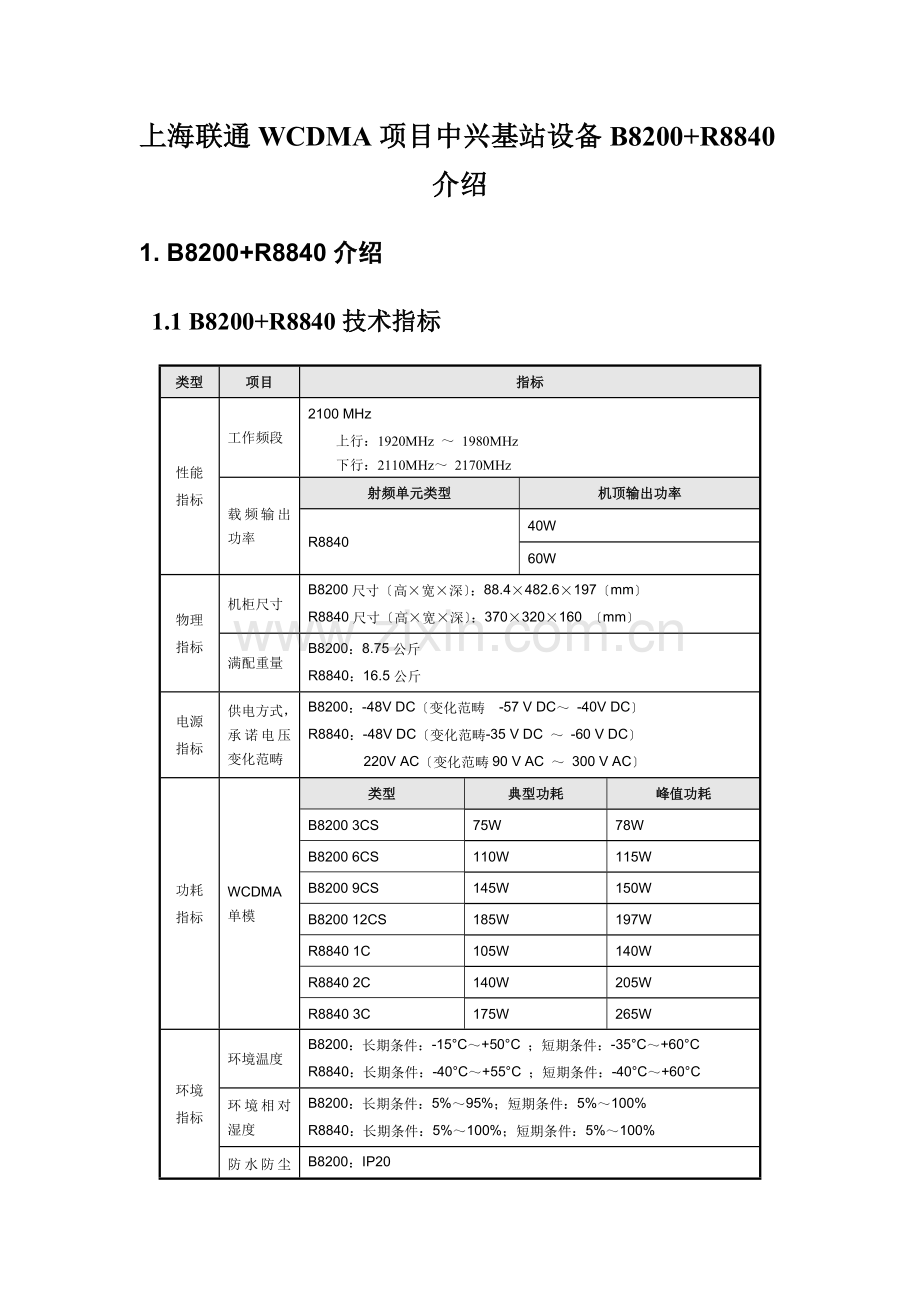

上海联通WCDMA项目中兴基站设备B8200+R8840介绍
1. B8200+R8840介绍
1.1 B8200+R8840技术指标
类型
项目
指标
性能
指标
工作频段
2100 MHz
上行：1920MHz ～ 1980MHz
下行：2110MHz～ 2170MHz
载频输出功率
射频单元类型
机顶输出功率
R8840
40W
60W
物理
指标
机柜尺寸
B8200尺寸〔高×宽×深〕：88.4×482.6×197〔mm〕
R8840尺寸〔高×宽×深〕：370×320×160 〔mm〕
满配重量
B8200：8.75公斤
R8840：16.5公斤
电源
指标
供电方式，承诺电压变化范畴
B8200：-48V DC〔变化范畴 -57 V DC～ -40V DC〕
R8840：-48V DC〔变化范畴-35 V DC ～ -60 V DC〕
220V AC〔变化范畴90 V AC ～ 300 V AC〕
功耗
指标
WCDMA单模
类型
典型功耗
峰值功耗
B8200 3CS
75W
78W
B8200 6CS
110W
115W
B8200 9CS
145W
150W
B8200 12CS
185W
197W
R8840 1C
105W
140W
R8840 2C
140W
205W
R8840 3C
175W
265W
环境
指标
环境温度
B8200：长期条件：-15°C～+50°C ；短期条件：-35°C～+60°C
R8840：长期条件：-40°C～+55°C ；短期条件：-40°C～+60°C
环境相对湿度
B8200：长期条件：5%～95%；短期条件：5%～100%
R8840：长期条件：5%～100%；短期条件：5%～100%
防水防尘等级
B8200：IP20
R8840：IP65
接地要求
≤10 Ω

型号
尺寸〔高×宽×深〕
重量
功耗
供电方式
B8200
88.4mm×482.6mm×197mm
8.75公斤
185W
-48VDC
R8840
370mm×320mm×160mm
16.5公斤
175W
-48VDC或220VAC
室内防雷箱
400mm×450mm×105mm
8公斤

-48CDC
室外防雷箱
305mm×238mm×106mm
3公斤

-48VDC
B8200如采纳交流供电，需外置一个AC/DC电源模块〔19英寸宽，1U高度〕

1.2 B8200板面图

B8200要紧单板描述：
单板名称
单板功能描述
CC
操纵与时钟〔Control & Clock〕板
FS
光纤交换〔Fabric Switch〕板
UBPG
GSM基带处理〔Universal Baseband Processing board for GSM〕板
BPC
WCDMA基带处理〔Base band Processing type C for WCDMA〕板
SA
现场告警〔Site Alarm〕板
PM
电源模块〔Power Module〕
FAN
风扇模块〔FAN Module〕

1.3 R8840外观图和接口图

1、 BBU与RRU的光纤接口 2、RRU光纤级联接口 3、电调天线接口 4、室外防雷箱监控接口 5、电源接口〔交流或直流〕 6、射频线接口〔RX〕7、射频线接口〔RX/TX〕8、频点扩展接口〔RXout〕 9、频点扩展接口〔RXin〕 10.整机接地
R8840接口功能说明：
编号
标识
接口功能
接口类型
1
LC1
BBU与RRU的接口
LC型光接口〔IEC 874〕
2
LC2
RRU级联接口
LC型光接口〔IEC 874〕
3
AISG
AISG设备接口即电调天线接口。
8芯航空插座〔IEC 60130-9-ED〕
4
Mon
外部设备接口即接室外防雷箱监控线
26芯航空插座
5
AC IN/DC IN
电源接口〔交流或直流〕
CT17-3Z
6
RX
射频线接口
50 Ω N型连接器
7
RX/TX
射频线接口
50 Ω N型连接器
8
RXout
频点扩展接口
N-KY〔MIL-C-39012或IEC169-16〕
9
RXin
频点扩展接口
N-KY〔MIL-C-39012或IEC169-16〕

2. B8200+R8840安装原那么
2.1 室外覆盖站点
依照现场站点的实际情形，建议安装在室外覆盖站点上的基站设备按下面的原那么进行选择：
n 落地铁塔站点〔包括大铁塔、管塔〕：
R8840安装在铁塔上。假如铁塔上没有空余的抱杆可安装，需要在铁塔上增加抱杆支架。
n 天面有天线抱杆，每个抱杆安装一根天线
R8840安装在天线抱杆上或者挂墙安装；
n 天面上的三角塔、拉线塔，三根天线安装在塔上：
R8840安装在三角塔、拉线塔底下，需要新增RRU抱杆，采纳三个R8840安装在抱杆上的安装方式
n 当由于业主阻扰，R8840不能安装在室外时，R8840需安装在室内，采纳龙门架一体化安装方式、挂墙安装方式以及利用现有的安装架方式。三个R8840安装在室内时，需要增加一个直流电源分配盒〔3～4个空开〕。
n B8200一样安装在室内，采纳利用现有的19英寸安装架方式、挂墙的简易安装方式、19英寸落地安装架方式、龙门架一体化安装方式。
n 假如没有机房，采纳室外的W121 M02安装方式，B8200安装在W121 M02内。假如不需要蓄电池柜，那只需要安装一个电池支持柜。
2.2 室内覆盖站点
依照现场站点的实际情形，建议安装在室内覆盖站点上的基站设备按下面的原那么进行选择：
n 有机房：
B8200安装在机房内，采纳利用现有19英寸安装架方式、挂墙的简易安装方式以及19英寸落地安装架方式；
R8840安装在室内，不需要安装室内防雷箱和室外防雷箱；
R8840安装在机房时，采纳利用现有的安装架方式或者挂墙安装方式；
R8840拉远安装在其它信源点时，采纳挂墙安装，电源是就近原那么，一样采纳交流供电；假如R8840和B8200之间有现有的光缆，只要在B8200和R8840两侧使用尾纤连接，利用现有的光缆。
n 无机房，B8200采纳BC8180柜〔HUB〕安装方式，R8840采纳挂墙安装。电源采纳就近取电的方式。

2.3 B8200和R8840安装方式介绍
2.3.1 B8200
2.3.1.1利用已有的19英寸安装架

安装要求：
1) 已有的19英寸安装架一样是利用已有的传输架；
2) 已有的19英寸安装架至少有2U以上的安装空间；
3) 已有的19英寸安装架正面要有不小于400mm的爱护空间；
4) 已有的19英寸安装架的立柱距后墙或后排机架空间不小于250mm；
5) 19英寸安装架侧面应有不小于100mm的空间，方便走线及B8200的散热；

2.3.1.2 19英寸安装架

安装要求：
1) 19英寸安装架尺寸：1600mm×520mm×385mm〔高×宽×深〕
2) 19英寸安装架正面要有不小于400mm的爱护空间；
3) 19英寸安装架的立柱距后墙或后排机架空间不小于400mm；
4) 19英寸安装架侧面应有不小于100mm的空间，方便走线及B8200的散热；
5) B8200安装在19英寸安装架上的离底部1000mm的位置上，同时要安装托盘；

2.3.1.3 挂墙的简易安装支架

安装要求：
1) 安装支架安装在墙壁上，B8200安装在安装支架内；
2) 安装支架正面要有不小于400mm的爱护空间；
3) 安装支架侧面应有不小于100mm的空间，方便走线及B8200的散热；
4) 安装支架尺寸：200mm×500mm×360mm〔高×宽×深〕。

2.3.1.4 壁挂式安装〔BC8180柜〕

安装要求：
1) BC8180柜安装在墙壁上，B8200安装在BC8180柜内；
2) BC81810柜正面要有不小于400mm的爱护空间；
3) BC8180柜侧面应有不小于100mm的空间，方便走线及B8200的散热；
4) BC8180柜的尺寸：400mm×600mm×300mm〔高×宽×深〕。

2.3.1.5 龙门架一体化安装方式

安装规范：
1） 龙门架的尺寸：450mm×600mm×1600mm〔宽×深×高〕，龙门架只适合安装在室内，能够安装4个R8840或者1个B8200+3个R8840；
2） 龙门架在水泥地面安装时用M10×100的膨胀螺栓；
3） 龙门架在木地板上安装时用M10×40的自攻螺钉；
4） 各线缆沿龙门架的左右立柱向上走线，用线扣绑扎。线缆走线要美观，整齐；

2.3.1.6 W121 M02安装方式

安装规范：
1） W121 M02柜的尺寸：600mm×600mm×1850mm〔宽×深×高〕，W121 M02柜的电池支持柜的尺寸：600mm×600mm×950mm〔宽×深×高〕上面柜是电源支持柜，下面柜是电池柜；
2） 电源支持柜中有8U的设备安装空间，防雷插箱、走线槽、B8200占用4U空间，依次从下往上安装，要保证B8200右侧面没有挡风板；预留的4U空间是安装传输设备或其它设备，如没有安装设备，需要在右侧安装档风板，前面安装假面板〔每块假面板占1U〕；
3） W121 M02的进线是采纳三芯的电源线缆〔只支持单相交流〕；
4） 交流电源线要与直流电源线端口分开；
5） 线缆布放美观，合理选择出线端口；
6） 剩余的出线口一定做好密封处理；
7） 用M4×8不锈钢沉头螺钉安装挡风板时需小心操作，不要掉落到下方的电源插箱中；
8） 在电源插箱上方操作时，比如拆装侧面挡风板、托板、烟感等，请在电源插箱上方垫一张爱护垫〔如报纸、纸板、防静电袋〕，用于防止小零件调入电源内部；
9） 检查烟雾传感器、温度传感器、水淹传感器和门禁是否安装正确；厌恶传感器的红色外罩是否已摘下；
10） 电源监控线、GPS线、传输线缆是如图01左图中的孔位置穿到后面去，而B8200的直流电源线以及其它传输设备的电源线是从如图02左图中上面的一个孔穿到后面去；
11） 在W121 M02柜的容易渗水位置打胶〔室温硫化硅橡胶〕做防水处理。容易渗水位置包括两柜叠加的四周缝隙、设备仓内部出线孔之间的缝隙、两柜连接螺栓和没有安装水淹传感器的安装孔。

2.3.1.7 抱杆安装

一个R8840的抱杆安装 二个R8840的抱杆安装 三个R8840的抱杆安装
安装要求：
1) 抱杆安装时，需要考虑操作爱护空间，应满足如下条件：
l 必须有两个及以上面有安装爱护空间>1m 〔以抱杆中心为基准〕；
l 如抱杆需靠近墙体或别的设备，抱杆中心与墙面/设备的间距>600mm；
2) 室外防雷箱安装在R8840的上方，尽量与R8840保持相同的朝向；
3) R8840设备上部需要至少250mm空间以便于设备散热，下部250mm的安装空间内不能有阻碍出线和接线的障碍物，以便走线。
2.3.1.8 挂墙安装

安装要求：
1) 室外防雷箱尽量靠近R8840安装，间距不小于100mm；
2) R8840设备上部需要至少250mm空间以便于设备散热，下部250mm的安装空间内不能有阻碍出线和接线的障碍物，以便走线。
