尿素合成塔安全生产使用要点.doc

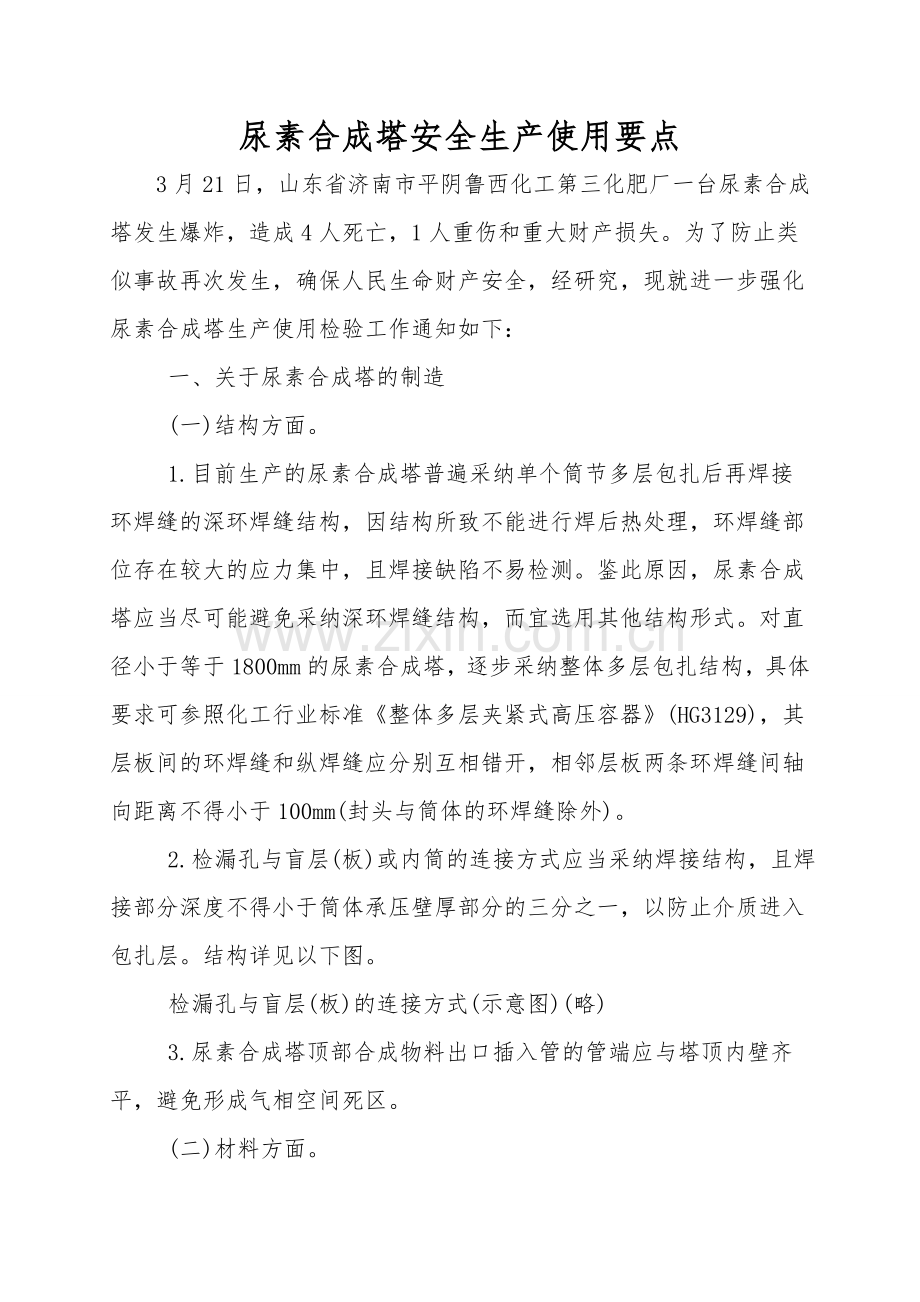

尿素合成塔安全生产使用要点
　3月21日，山东省济南市平阴鲁西化工第三化肥厂一台尿素合成塔发生爆炸，造成4人死亡，1人重伤和重大财产损失。为了防止类似事故再次发生，确保人民生命财产安全，经研究，现就进一步强化尿素合成塔生产使用检验工作通知如下：
　　一、关于尿素合成塔的制造
　　(一)结构方面。
　　1.目前生产的尿素合成塔普遍采纳单个筒节多层包扎后再焊接环焊缝的深环焊缝结构，因结构所致不能进行焊后热处理，环焊缝部位存在较大的应力集中，且焊接缺陷不易检测。鉴此原因，尿素合成塔应当尽可能避免采纳深环焊缝结构，而宜选用其他结构形式。对直径小于等于1800mm的尿素合成塔，逐步采纳整体多层包扎结构，具体要求可参照化工行业标准《整体多层夹紧式高压容器》(HG3129)，其层板间的环焊缝和纵焊缝应分别互相错开，相邻层板两条环焊缝间轴向距离不得小于100mm(封头与筒体的环焊缝除外)。
　　2.检漏孔与盲层(板)或内筒的连接方式应当采纳焊接结构，且焊接部分深度不得小于筒体承压壁厚部分的三分之一，以防止介质进入包扎层。结构详见以下图。
　　检漏孔与盲层(板)的连接方式(示意图)(略)
　　3.尿素合成塔顶部合成物料出口插入管的管端应与塔顶内壁齐平，避免形成气相空间死区。
　　(二)材料方面。
　　采纳多层包扎结构的尿素合成塔，其层板不得选用15MnVR钢板，应当选用强度等级相对较低的16MnR、20R等材料，且每层层板厚度不得小于8mm。
　　(三)检验方面。
　　尿素合成塔制造单位进行泄漏检验时，应当采纳不具有腐蚀性的介质作为检漏介质，不得采纳氨渗漏法进行检漏。
　　二、关于在用尿素合成塔的安全管理
　　(一)定期检验。
　　山东平阴"3.21'事故发生后，山东、安徽等省质量技术监督局对在用的尿素合成塔及近年来的尿素合成塔检验报告进行了重点检验和查阅，通过检验和查阅检验报告发现，近三分之一的尿素合成塔存在裂痕等严重缺陷，大部分中、小化肥生产企业普遍存在"以修代检'现象。因此，各使用单位应当强化尿素合成塔的安全管理工作。对安全状况等级为1至2级的，每3年至少进行一次全面检验；关于安全状况等级为3级的，在每个停车检修周期检修时，须进行全面检验，且周期不得超过18个月。在进行全面检验时，应认真检查尿素合成塔的运行记录特别是开停车记录，同时应将合成塔的外保温层全部拆掉，采纳有效的检验检测方法，对内、外表面进行严格检验。对外层板检验发现裂痕的，应当剥开已发现裂痕的层板，继续检查下一层板。必需改换层板的，应当由具备相应压力容器制造资格或修理资格的单位进行。
　　(二)在线检漏。
　　目前大多数化肥生产企业采纳蒸汽对尿素合成塔进行日常检漏，在检修时采纳氨渗漏法对内表面进行检漏。采纳此种检漏方法，当蒸汽冷凝后形成氨水时，由于一些设备检漏孔结构原因，极易使氨水扩散至层板，对设备造成应力腐蚀。因此化肥生产企业进行在线检漏时，应当采纳不具有腐蚀性的气体进行日常检漏，杜绝采纳氨渗漏法对内表面进行检漏。
　　尿素生产企业要积极创造条件，逐步实现尿素合成塔安全状况的实时监测。对中小化肥生产企业的在用尿素合成塔，推举采纳氨红外分析仪对尿素合成塔内层的泄漏状况进行实时在线检漏，以及时发现和消除事故隐患。
　　(三)开、停车管理。
　　生产企业在尿素合成塔开车和停车过程中，应当严格执行规范或企业规定的开、停车制度。对停车封塔达到24小时的，应将塔内物质清理干净；开车时，应当严格控制设备升温速度，避免因升温速度快而使外层产生较大应力，在冬季开车及冷塔投用时，还应制订更加严格的措施，确保设备运行工况的稳定。
　　(四)工艺指标控制。
　　运行中严禁超温、超压生产；定期分析出口物料中的镍含量，并应保持其含量不大于0.2ppm。
　　(五)使用年限。
　　目前安全状况等级为3级或采纳15MnVR钢板作为包扎层板的尿素合成塔，使用年限不得超过15年；因特别状况暂时无法改换的，应当按照本通知要求每年进行一次全面检验，但使用年限不得超过20年。采纳16MnR或强度级别低于16MnR材料作为包扎层板的在用尿素合成塔，原则上使用年限不应超过20年；使用超过20年的尿素合成塔，应按《压力容器安全技术监察规程》第133条规定，缩短检验周期，并确保其安全状况等级保持为1级或2级，使用年限可依据检验报告确定。
　 应当结合本地实际状况，进一步强化对化肥生产企业的安全监察工作，严格定期检验制度，发现问题及时督促企业进行整改，一时难以整改的，责令企业采纳可靠措施监控使用，并将状况报当地人民政府。
