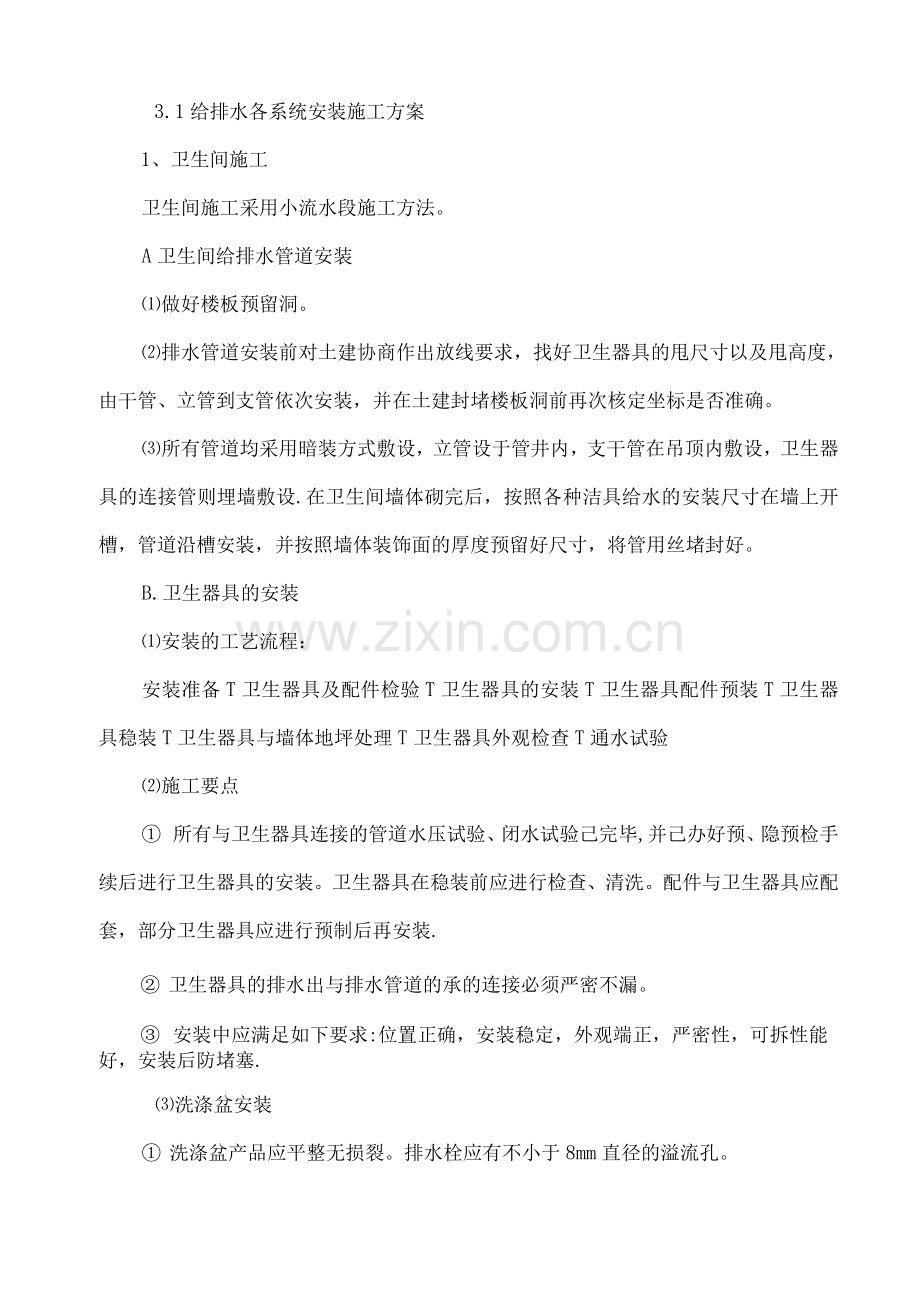

3.1给排水各系统安装施工方案
1、卫生间施工
卫生间施工采用小流水段施工方法。
A卫生间给排水管道安装
⑴做好楼板预留洞。
⑵排水管道安装前对土建协商作出放线要求，找好卫生器具的甩尺寸以及甩高度，由干管、立管到支管依次安装，并在土建封堵楼板洞前再次核定坐标是否准确。
⑶所有管道均采用暗装方式敷设，立管设于管井内，支干管在吊顶内敷设，卫生器具的连接管则埋墙敷设.在卫生间墙体砌完后，按照各种洁具给水的安装尺寸在墙上开槽，管道沿槽安装，并按照墙体装饰面的厚度预留好尺寸，将管用丝堵封好。
B.卫生器具的安装
⑴安装的工艺流程：
安装准备T卫生器具及配件检验T卫生器具的安装T卫生器具配件预装T卫生器具稳装T卫生器具与墙体地坪处理T卫生器具外观检查T通水试验
⑵施工要点
① 所有与卫生器具连接的管道水压试验、闭水试验己完毕,并己办好预、隐预检手续后进行卫生器具的安装。卫生器具在稳装前应进行检查、清洗。配件与卫生器具应配套，部分卫生器具应进行预制后再安装.
② 卫生器具的排水出与排水管道的承的连接必须严密不漏。
③ 安装中应满足如下要求:位置正确，安装稳定，外观端正，严密性，可拆性能好，安装后防堵塞.
⑶洗涤盆安装
① 洗涤盆产品应平整无损裂。排水栓应有不小于8mm直径的溢流孔。

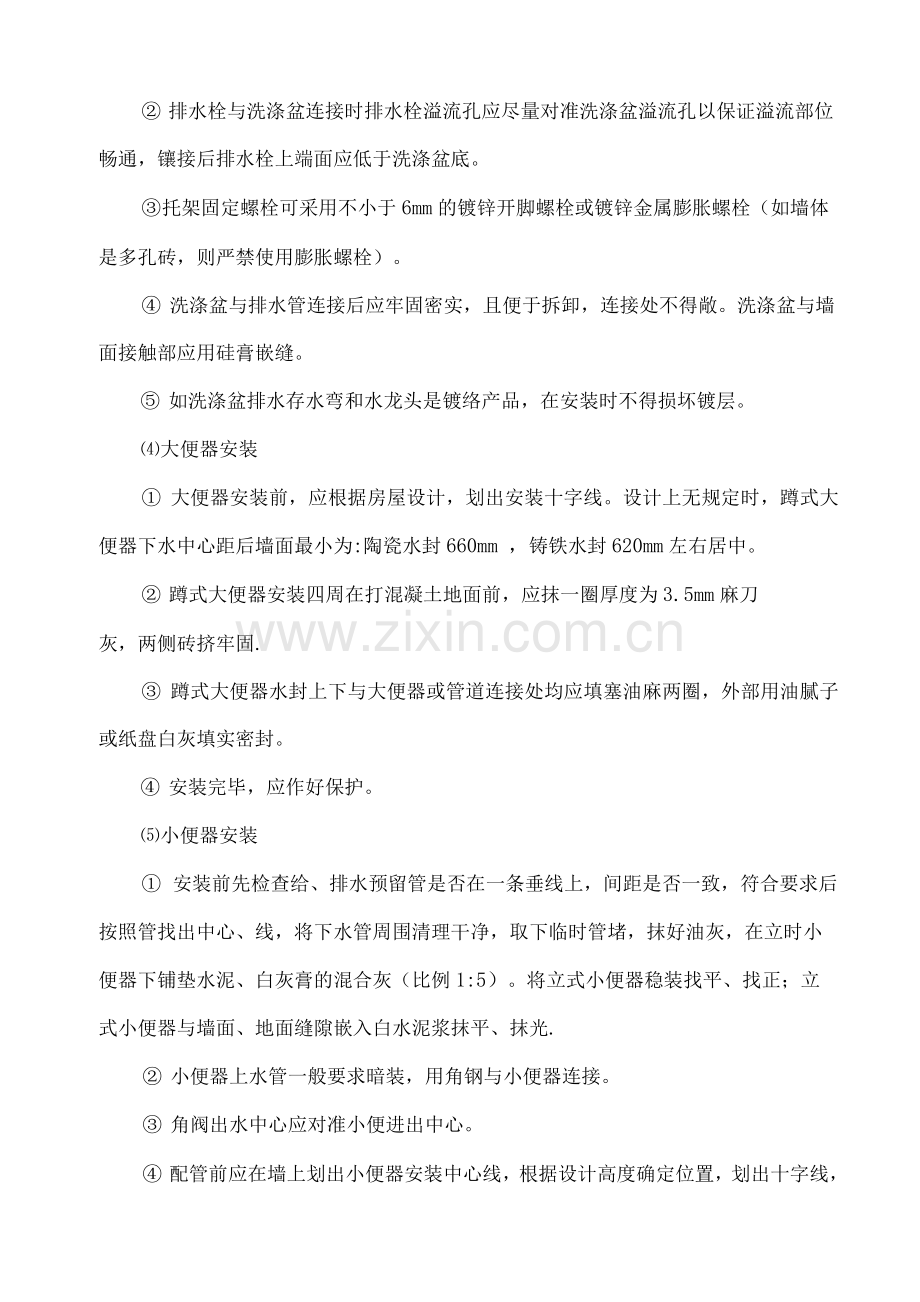

② 排水栓与洗涤盆连接时排水栓溢流孔应尽量对准洗涤盆溢流孔以保证溢流部位畅通，镶接后排水栓上端面应低于洗涤盆底。
③ 托架固定螺栓可采用不小于6mm的镀锌开脚螺栓或镀锌金属膨胀螺栓（如墙体是多孔砖，则严禁使用膨胀螺栓）。
④ 洗涤盆与排水管连接后应牢固密实，且便于拆卸，连接处不得敞。洗涤盆与墙面接触部应用硅膏嵌缝。
⑤ 如洗涤盆排水存水弯和水龙头是镀络产品，在安装时不得损坏镀层。
⑷大便器安装
① 大便器安装前，应根据房屋设计，划出安装十字线。设计上无规定时，蹲式大便器下水中心距后墙面最小为:陶瓷水封660mm ，铸铁水封620mm左右居中。
② 蹲式大便器安装四周在打混凝土地面前，应抹一圈厚度为3.5mm麻刀
灰，两侧砖挤牢固.
③ 蹲式大便器水封上下与大便器或管道连接处均应填塞油麻两圈，外部用油腻子或纸盘白灰填实密封。
④ 安装完毕，应作好保护。
⑸小便器安装
① 安装前先检查给、排水预留管是否在一条垂线上，间距是否一致，符合要求后按照管找出中心、线，将下水管周围清理干净，取下临时管堵，抹好油灰，在立时小便器下铺垫水泥、白灰膏的混合灰（比例1:5）。将立式小便器稳装找平、找正；立式小便器与墙面、地面缝隙嵌入白水泥浆抹平、抹光.
② 小便器上水管一般要求暗装，用角钢与小便器连接。
③ 角阀出水中心应对准小便进出中心。
④ 配管前应在墙上划出小便器安装中心线，根据设计高度确定位置，划出十字线，按小便器中心线打眼、打如木针或塑料膨胀螺栓。
⑤ 用木螺钉加尼龙热圈轻轻将小便器拧靠在木砖上，不得偏斜、离斜.
⑥ 小便器排水接为承插时，应用油腻子封闭。
⑹洗脸盆安装
① 首先安装脸盆下水：先将下水根母、眼圈、胶垫卸下，将上垫垫好油灰后插入脸盆排水孔内，下水内的溢水要对准脸盆排水中的溢水眼,外面加上垫好的油灰的垫圈，套上眼圈，带上跟母。再用自制扳手卡住排水十字筋，用平扳手上跟母至松紧适度。
② 然后安装脸盆水嘴：先将水嘴根母、锁母卸下，在水嘴根部垫好油灰，插入脸盆给水孔眼，下面再套入胶垫眼圈，带上根母后左手按住水嘴，右手用自制的八字死扳手将锁母紧至松紧适度。
③ 接着进行脸盆安装：先进行支架安装，。按照排水管中心在墙上画出竖线，由地面向上量出规定的高度，画出水平线,根据盆宽在水平上画出支架的位置，然后将脸盆支架用带有钢垫圈的木螺钉固定在预埋的木砖上以栽牢墙面上，再把脸盆置于支架上找平找正，将架钩钩在盆下固定孔内，拧紧盆架的固定螺栓，找平正.
④ 然后安装洗脸盆的排水管：在脸盆排水丝下端涂铅油，缠少许麻丝，将存水弯上接拧在排水上（P型直接把存水弯立节拧在排水上），松紧适度，再将存水弯下节的下端缠油麻后插在排水管内，将胶垫放在存水弯的连接处，把锁母用手拧紧后调直找正，再用扳手拧紧至松紧适度，用油灰将下水管塞严、抹平。洗脸盆与排水栓连接处应用侵油石棉橡胶板密封。
⑤ 最后安装洗脸盆的给水管：首先量好尺寸配好短管，装上角阀，再将短管另一端丝扣处涂油、缠麻，拧在预留给水管如果是暗装管道带护盘，应先将护盘套在短节上，管子上完后将护盘内填满油灰，向墙面找平、按实，清理外溢油灰）直松紧适度。将铜管（或塑料管）按尺寸断好，将角阀与水嘴的锁母卸下，背靠背套在铜管或塑料管）上，分别缠好油盘根绳或铅油麻线，上端插入水嘴根部，下端插入角阀中，分别拧上、下锁母至松紧适度，找直、找正，并将外露麻丝清理干净。
2、管道安装
1工艺流程
⑴给水管道工艺流程
预制加工一干管安装T立管安装T支管安装T管道试压T管道防腐T保温T管道冲洗T配件安装
⑵排水管道工艺流程
管道预制T干管安装T立管安装T支管安装T灌水、通球试验
2 给排水管道安装：
⑴给排水干管安装：
安装前先检查预留洞，以设计尺寸确定位置，修改洞。给水干管安装时一般从总进入开始操作，总进端头加临时丝堵以备试压用。管道预制后、安装前做好防腐，丝扣连接管道抹铅油缠麻，然后用管钳上紧，安装后找直找正。排水管应用两个45度弯头连接。排出管安装时，出墙管堵好,以便做
闭水试验。
⑵给排水立管安装：
给排水立管宜分主管、支立管分步预制安装。安装前先检查预留洞，以设计尺寸确定位置，修改洞。安装时，若需打洞，洞直径不应过大，并且不得随意切断楼板钢筋。必须切断时，需在立管安装后焊接加固.立管安装先每层从上至下统一安装卡件，然后安装立管，安装完后用线坠吊直找正.冷热水立管安装要求热水管在左，冷水管在右.给水立管每层设管卡，高度距地面1.51.8m.排水立管应每层设检查，高度距安装地面1m.
⑶给排水支管安装：
给水支管安装前核定各卫生洁具冷热水预留高度、位置，找平正后栽支管卡件。冷热水支管安装要求热水管在上，冷水管路设在下。排水支管先安装管道，调好坡度，再固定卡架。排水支管一定要按规定的坡度进行安装，不允许有倒坡、平坡的现象。
⑷其它：
给水干管按0.2 0.3坡度敷设，坡向泄水装置。
排水管坡度应符合施工规范规定.坡度过小或倒坡均会影响使用效果。
3管道安装时应注意以下几点：
水平安装的管道要有适当的坡度，给水横管以0.2〜0.5的坡度坡向
泄水装置或配水点，给水引入管应有不小于0.3的坡度坡向室外给水管网。排水管道坡度按管径不同,以图纸给出的坡度选取.给排水室内管道图纸标高为管道中心标高。
沿墙面或楼面敷设的管道采用管卡固定，管卡用钢钉或膨胀螺丝,固定在
依托墙体或楼板上。
4悬吊安装的管道或管外有保温层的管道，应采用吊架或托架来固定管道.管道固定件的最大间距应符合规定.在三通、弯头等管件处和管道弯曲部位，应增设固定件。安装后的管道，严禁攀踏或借作它用。
5暗设的管道应经水压试验合格和检查无渗漏后，再进行填封管槽及粉刷或贴饰面层施工。
6穿越管道的孔洞，当无防水要求时，可用1：2水泥砂浆填实；当有防水要求时，应采用膨胀水泥配制1： 2水泥砂浆填实，并在板面抹三角灰.
7管道安装完，检查坐标、标高、预留位置和管道变径等是否正确，然后找直，用水平尺校对复核坡度，调整合格后，再调整吊卡螺栓U形卡，使其松紧适度，平正一致。
8摆正或安装好管道穿结构处的套管，填堵管洞，预留处加好临时管堵。
3.钢塑管道施工
A、钢塑复合管应选用下列施工机具：
① 切割应采用金属锯；
② 套丝应采用自动套丝机；
③ 压槽应采用专用滚槽机；
④ 弯管应采用弯管机冷弯。
⑶管道穿越楼板、屋面、水箱池）壁（底），应预留孔洞或预埋套管，并应符合下列要求：
① 预留洞孔尺寸应为管道外径加40mm ；
② 管道在墙板内暗敷需开管槽时，管槽宽度应为管道外径加30ram;且管槽的坡度应为管道坡度；
③ 钢筋混凝土水箱（池）,在进水管、出水管、泄水管、溢水管等穿越处应预埋防水套管，并应用防水胶泥嵌填密实。
C沟槽连接
⑴沟槽连接方式可适用于公称直径不小于65mm 的涂（衬）塑钢管的连接。
⑵沟槽式管接头应符合国家现行的有关产品标准;沟槽式管接头的工作压力应与管道工作压力相批配。
⑶衬塑复合钢管，当采用现场加工沟槽并进行管道安装时，其施工应符合下列要求：
① 应优先采用成品沟槽式涂塑管件.
② 连接管段的长度应是管段两端间净长度减去6〜8mm断料，每个连接之间有34mm间隙并用钢印编号。
③ 应采用机械截管，截面应垂直轴心，允许偏差为：
a. 管径＜ 1mm时，偏差＜ lmm;
b。管径〉125mm 时，偏差 ＜。5ram.
④ 管外壁端面应用机械加工1 /2壁厚的圆角。
⑤ 应用专用滚槽机压槽，压槽时管段应保持水平，钢管与滚槽机止面呈90.；压槽时应持续渐进，槽深应符合表卜5-4的要求；并应用标准量规测量槽的全周深度，如沟槽过浅，应调整压槽机后再行加工。
⑥ 与橡胶密封圈接触的管外端应平整光滑，不得有划伤橡胶圈或影响密封的毛刺.
⑷涂塑复合钢管的沟槽连接方式，宜用于现场测量、工厂预涂塑加工、现场安装。
⑸管段在涂塑前应压制标准沟槽，涂塑加工应符合CJ/T120《给水涂塑复合钢管》的有关要求.
⑹管段涂塑除涂内壁外，还应涂管端和管端外壁与橡胶密封圈接触部位.
⑺衬（涂）塑复合钢管的沟槽连接应按下列程序进行：
① 检查橡胶密封圈是否匹配，涂润滑剂，并将其套在一根管段的末端；将对接的另一根管段套上，将胶圈移至连接中央。
② 将卡箍套在圈外，并将边缘卡入沟槽中.
③ 将带变形块的螺栓插入螺栓孔，并将螺母旋紧；应对称交替旋紧，防止胶圈起皱。
⑻管道最大支承间距应注意：
① 横管的任何两个接头之间应有支承。
② 不得支承在接头上。
⑼沟槽式连接管道，无须考虑管道因热胀冷缩的补偿。
5、给排水调试方案
1调试前的试验
⑴水压试验
室内给水系统：
给水管道系统试验压力为工作压力的1.5倍，不小于0.6Mpa。
在试验压力下稳压1h,压力降不得超过0.05MPa ,然后在工作压力的1.
15倍状态下稳压2h,压力降不直超过0o03MPa,同时检查各连接处不得渗漏。
⑵灌水试验
排水管道在封闭前进行灌水试验。灌水高度应不低于底层卫生器具的上边缘或底层地面高度.满水15min水面下降后，在灌满观察5min ,液面不降，管
道及接无渗漏为合格.
⑶系统冲洗
生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验,符合国家《生活饮用水标准》方可使用.给水管道以系统最大设计流量或不小于1.5m流速进行管路冲洗，直至出处的水色和透明度与入处目测一致为合格.消毒使用每升水中含有20〜30游离氯的水灌满管道进行消毒,含氯水在管中应滞留24小时以上。消毒后在进行冲洗。
⑷通水试验
① 给水系统：按设计要求同时开放的最大数量的配水点，全部达到额定流量。
② 排水系统：按给水系统的1/3配水点同时开放，检查各排水点是否畅通，接处有无渗漏。
⑸通球试验:排水主立管及水平干管管道均应做通球试验.
① 试验用球：外径为试验管径2/3的硬质空心、塑料小球。
② 试验方法：立管；在立管顶端将球投入管道，在底层立管检查处观察，小球顺利通过.水平干管;在水平干管始端将球投入、冲水，将球冲入引出管末端排出，在室外检查井中将球捡出。
③ 应分系统，分支路进行试验。
2给水系统调试
⑴系统要求
a. 室外给水管道、室内给水管道等,工作介质为液体的管道一般应进行水
冲洗，如不能用水冲洗或不能满足清洁要求时，可采用空气进行吹洗，当应采取相应措施。
b。水冲洗的排放管必须接入可靠通畅的排水管网，并保证排泄物的畅通
和安全。排放管的截面不应小于被冲洗管截面的60%。
c. 冲洗用水采用城市给水管网接入的饮用水.
d. 水冲洗应以管内可能达到的最大流量或不小于1.5m/s的流速进行。
e. 水冲洗应连续进行。当设计无规定时，则以出的水色和透明度与入处的透明度目测一致为合格.
f饮用水系统冲净污物后，按氯粉：水=20g： 1m3比例加入氯粉消毒，在管道中置存24h，然后再用饮用水冲洗，目测出水的水色和透明度必须与入处水质一致。
g。管道系统的冲洗、消毒应在管道试压合格后，调试、运行前进行.
h. 饮用水水箱，由施工单位清理干净，并把所有部件进行完善后，在进行运行调试。
⑵调试方法
a. 把进入各用水点的阀门全部关闭严密。
b. 把各分支系统上的控制阀门关闭，并把水箱处阀门关闭严密。
c. 由室外给水网给地下室蓄水池供水，并对浮球阀经水位调试调整，确保浮球阀的正常工作.待蓄水池注满水后，检查蓄水池的出水管处是否有渗漏等现象；完毕后由电气专业配合启动水泵，检查给水设备的供水是否正常;待正常后，检查是否有水的渗漏，合格后并做好记录备查.
d. 上述步骤调试成功后，首先进行屋顶水箱送水。关闭所有支系统的阀门后，打开给水主管阀门对水箱进行注水，检查不渗不漏后开始支系统的调试，支系统由下向上进行，每调试一处必须严格检查阀门压盖、水嘴、冲洗阀、活接、丝扣、大便器、小便器等连接处是否严密，确保不渗不漏，并做好记录、
按要求填写好竣工资料.
3排水系统调试
⑴把潜水泵平稳地安放在集水坑的底部，并检查潜水泵于排水管道之间的卡是否联接牢固.
⑵液位控制器调整到设计要求的水位高度，并检查反应是否灵敏.
c。检查阀门和止回阀是否严密，安装方向是否正确.
⑶自动控制箱接上电源，集水坑注水，使其达到要求的水位，测试液位自动控制装置的动作，并做好调试记录。
⑷在调试期间，派专人24小时值班，确保地下室集水坑中的水及时排出室外，避免其他设备被浸没.
⑸各排水系统按要求做好通球试验，确保排水管道畅通无阻；卫生器具作存水试验，确保卫生设备不渗不漏.
卫浴间聚氨酯涂膜防水层施工
一、材料要求
1、聚氨酯涂膜防水材料（双组份），应有出厂合格证，应经复试合格后使用。
2、甲组份是以聚醚树脂和二异氰酸酯等原料，经过聚合及反应制成的含有端异氰酸酯基的聚氨基甲酸酯预聚物，外观为浅黄粘稠状，桶装，每桶20kg。乙组份是由固化剂、促进剂、增韧剂、防霉剂、填充剂和稀剂等混合加工制成,外观有红、黑、白、黄及咖啡色等，膏状物，桶装，每桶40kg。
二、主要机具
一般应备有电动搅拌器（功率0.3-0.5KW, 2-5r/min）、搅拌桶容积
10L ），油漆桶（3L）、塑料或橡胶刮板、滚动刷、油漆刷、弹簧秤、干粉灭火器等。
三、作业条件
1、涂刷防水层的基层表面，必须将尘土、杂物等清扫干净，表面残留的灰浆硬块和突出部分应铲平、扫净，抹灰、压不，阴阳角处应抹成圆弧或钝角.
2、涂刷防水层的基层表面应保持干燥，并要平整、牢固，不得有空鼓、开裂及起砂等缺陷.
3、在找平层接地漏、管根、出水、卫生洁具根部（边沿），要收头圆滑.
坡度符合设计要求，部件必须安装牢固，嵌封严密。经过验收.
4、突出地面的管根、地漏、排水、阴阳角等细部，应先做好附加层增补处理，刷完聚氨酯底胶后，经检查并办完隐蔽工程验收。
5、防水层所用的各类材料，基层处理剂、二甲苯等均属易燃物品，储存和保管要远离火源，施工操作时，应严禁烟火.
6、防水层施工不得在雨天、大风天进行，冬期施工的环境温度应不低于5 °C.
四、操作工艺
1、工艺流程
清理基层表面-细部处理-配制底胶-涂刷底胶（相当于冷底子油）-细部附中层施工^第一遍涂膜^第二遍涂膜T第三遍涂膜防水层施工—防水层
一次试水-保护层饰面层施工-防水层二次试水-防水层验收
2、防水层施工前，应将基层表面的尘土等杂物清除干净，并用干净的湿布擦一次。
[PAGE ]
3、涂刷防水层的基层表面，不得有凸凹不平、松动、空鼓、起砂、开裂等
缺陷，含水率一般不大于9%。
4、涂刷底胶（相当于冷底子油）：
1）配制底胶，先将聚氨酯甲料、乙料加入二甲苯，比例为1:1.5 2（重量比）配合搅拌均匀，配制量应视具体情况定，不宜过多。
2）涂刷底胶，将按上法配制好的底胶混合料，用长把滚刷均匀涂刷在基层表面，涂刷量为0.15—0.2kg/m2，涂后常温季节4h以后，手感不粘时，即可做下道工序。
5、涂膜防水层施工：聚氨酯防水材料为聚氨酯甲料，聚氨酯乙料和二甲苯，配比为1:1.5:0.2 （重量比）。
1）在施工中涂膜防水材料，其配合比计量要准确，并必须用电动搅拌机进行强力搅拌。
2）附加层施工：地面的地漏、管根、出水，卫生洁具等根部（边沿），阴、阳角等部位，应在大面积涂刷前，先做一布二油防水附加层，两侧各压交界缝2mm。涂刷仿水材料，具体要求是，常温4h表干后，再刷第二道涂膜防水材料，24h实干后，即可进行大面积涂膜防水层施工。
3）涂膜防水层：第一道涂膜防水层:将已配好的聚氨酯涂膜防水材料,用塑料或橡皮刮板均匀涂刮在已涂好底胶的基层表面，每平方米用量为0.8kg,不得有漏刷和鼓泡等缺陷，24h固化后，可进行第二道涂层。
第二道涂层：在已固化的涂层上，采用与第一道涂层相互垂直的方向均匀涂刷在涂层表面，涂刮量与第一道相同，不得有漏刷和鼓泡等缺陷°24h固化后，再按上述配方和方法涂刮第三道涂膜，涂刮量以0.4 0.5kg/m2为宜。三道
涂膜厚度为1°5mm.进行第一次试水,遇有渗漏，应进行补修，至不出现渗漏为止。
除上述涂刷方法外，也可采用长把滚刷分层进行相互垂直的方向分四次涂刷.如条件允许，也可采用喷涂的方法，但要掌握好厚度和均匀度.细部不易喷涂的部位，应在实干后进行补刷。
4）在涂膜防水层施工前，应组织有关人员认真进行技术和使用材料的交底.防水层施工完成后，经过24h以上的蓄水试验，未发现渗水漏水为合格，然后进行隐蔽工程检查验收，交下道施工。
6、在施工过程中遇到问题应做如下处理：
1）当发现涂料粘度过大不易涂刷时，可加入少量二甲苯稀释，其加入量应不大于乙料的10%。
2）当发现涂料固化太快，影响施工时，可加入少量磷酸或苯磺酰氯等缓凝剂，其加入量应不大于甲料的0.5%。
3）当发现涂料固化太慢，影响施工时，可加入少量二月桂酸二丁基锡作促凝剂，其加入量应不大于甲料的0.3%。
4）涂膜防水层涂刷24h未固化仍有发粘现象，涂刷第二道涂料有困难时，可先涂一层滑石粉，再上人操作时，可不粘脚，且不会影响涂膜质量。
[PAGE ]
如发现乙料有沉淀现象时，应搅拌均匀后再与甲料配制，否则会影响涂膜的质量。
五、质量标准
1、保证项目
1）涂膜防水材料及无纺布技术性能，必须符合设计要求和有关标准的规定，产品应附有出厂合格证、防水材料质量认证，现场取样试验，未经认证的或复试不合格的防水材料不得使用.
2）聚氨酯涂膜防水层及其细部等做法，必须符合设计要求和施工规范的规定，并不得有渗漏水现象。
2、基本项目：
1）聚氨酯涂膜防水层的基层应牢固、表面洁净、平整，阴、阳角处呈圆弧形或钝角。
2）聚氨酯底胶、聚氨酯涂膜附加层，其涂刷方法、搭接、收头应符合规定，并应粘结牢固、紧密，接缝封严，无损伤、空鼓等缺陷。
3）聚氨酯涂膜防水层，应涂刷均匀，保护层和防水层粘结牢固，不得有损伤，厚度不匀等缺陷。
六、成品保护
1、已涂刷好的聚氨酯涂膜防水层，应及时采取保护措施，在未做好保护层以前，不得穿带钉鞋出入室内，以免破坏防水层.
2、突出地面管根，地漏，排水，卫生洁具等处的周边防水层不得碰损，部件不得变位.
3、地漏、排水等处应保持畅通，施工中要防止杂物掉入，试水后应进行认真清理。
4、聚氨酯涂膜防水层施工过程中，未固化前不得上人走动，以免破坏防水层，造成渗漏的隐患。
5、聚氨酯涂膜防水层施工过程中，应注意保护有关门、墙面等部位，防止污染成品。
七、应注意的质量问题
1、空鼓：防水层空鼓一般发生在找平层与涂膜防水层之间和接缝处,原因是
基层含水过大，使涂膜空鼓，形成气泡。施工中应控制含水率，并认真操作。
2、渗漏：防水层渗漏水，多发生在穿过楼板的管根、地漏、卫生洁具及阴阳角等部位，原因是管根、地漏等部件松动、粘结不牢、涂刷不严密或防水层局部损坏，部件接槎封处搭接长度不够所造成.在涂膜防水层施工前，应认真检查并加以修补施工。
