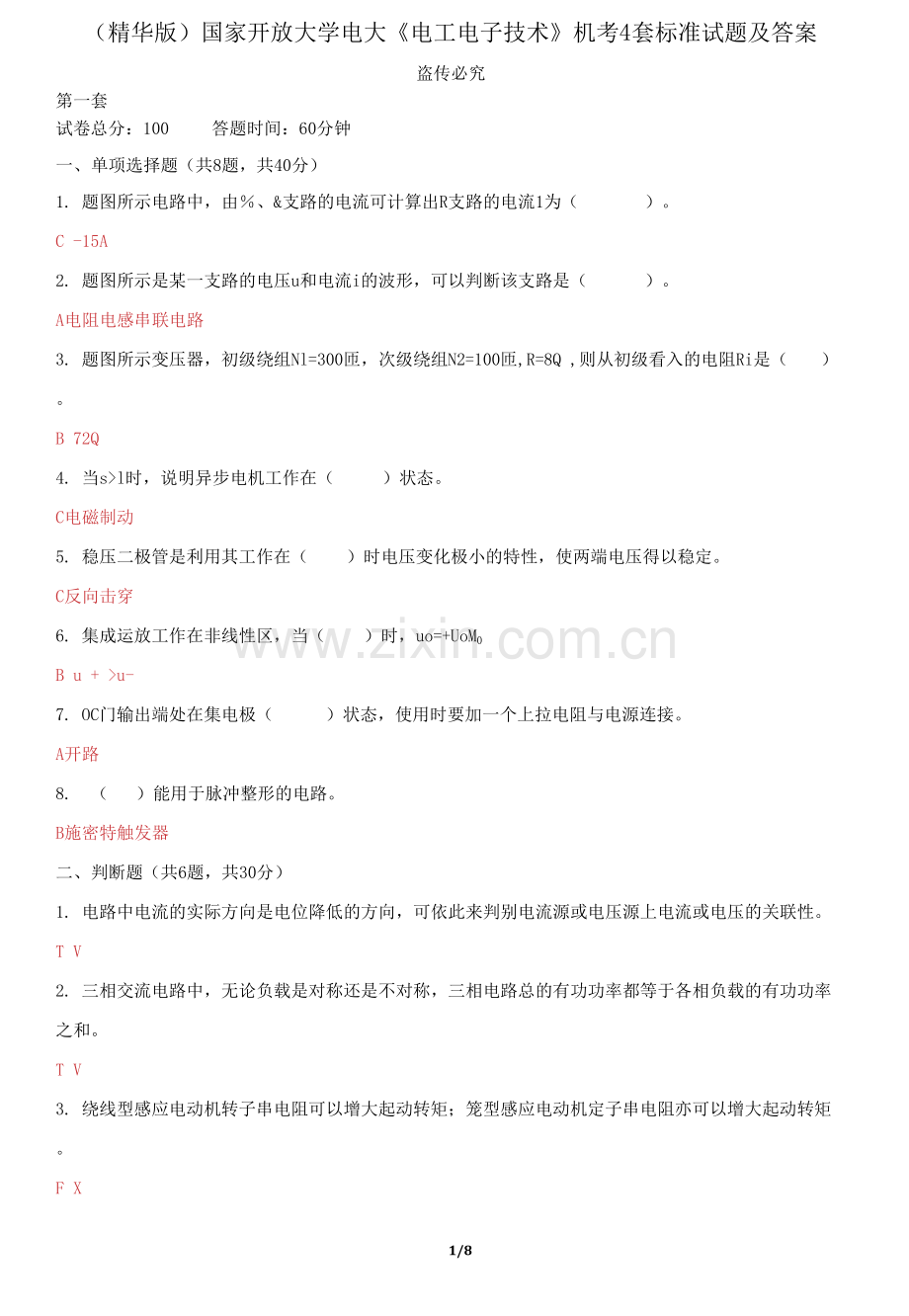

（精华版）国家开放大学电大《电工电子技术》机考4套标准试题及答案
盗传必究
第一套
试卷总分：100 答题时间：60分钟
一、 单项选择题（共8题，共40分）
1. 题图所示电路中，由％、&支路的电流可计算出R支路的电流1为（ ）。
C -15A
2. 题图所示是某一支路的电压u和电流i的波形，可以判断该支路是（ ）。
A电阻电感串联电路
3. 题图所示变压器，初级绕组Nl=300匝，次级绕组N2=100匝,R=8Q ,则从初级看入的电阻Ri是（ ）。
B 72Q
4. 当s>l时，说明异步电机工作在（ ）状态。
C电磁制动
5. 稳压二极管是利用其工作在（ ）时电压变化极小的特性，使两端电压得以稳定。
C反向击穿
6. 集成运放工作在非线性区，当（ ）时，uo=+UoM0
B u + >u-
7. OC门输出端处在集电极（ ）状态，使用时要加一个上拉电阻与电源连接。
A开路
8. （ ）能用于脉冲整形的电路。
B施密特触发器
二、 判断题（共6题，共30分）
1. 电路中电流的实际方向是电位降低的方向，可依此来判别电流源或电压源上电流或电压的关联性。
T V
2. 三相交流电路中，无论负载是对称还是不对称，三相电路总的有功功率都等于各相负载的有功功率 之和。
T V
3. 绕线型感应电动机转子串电阻可以增大起动转矩；笼型感应电动机定子串电阻亦可以增大起动转矩。
F X

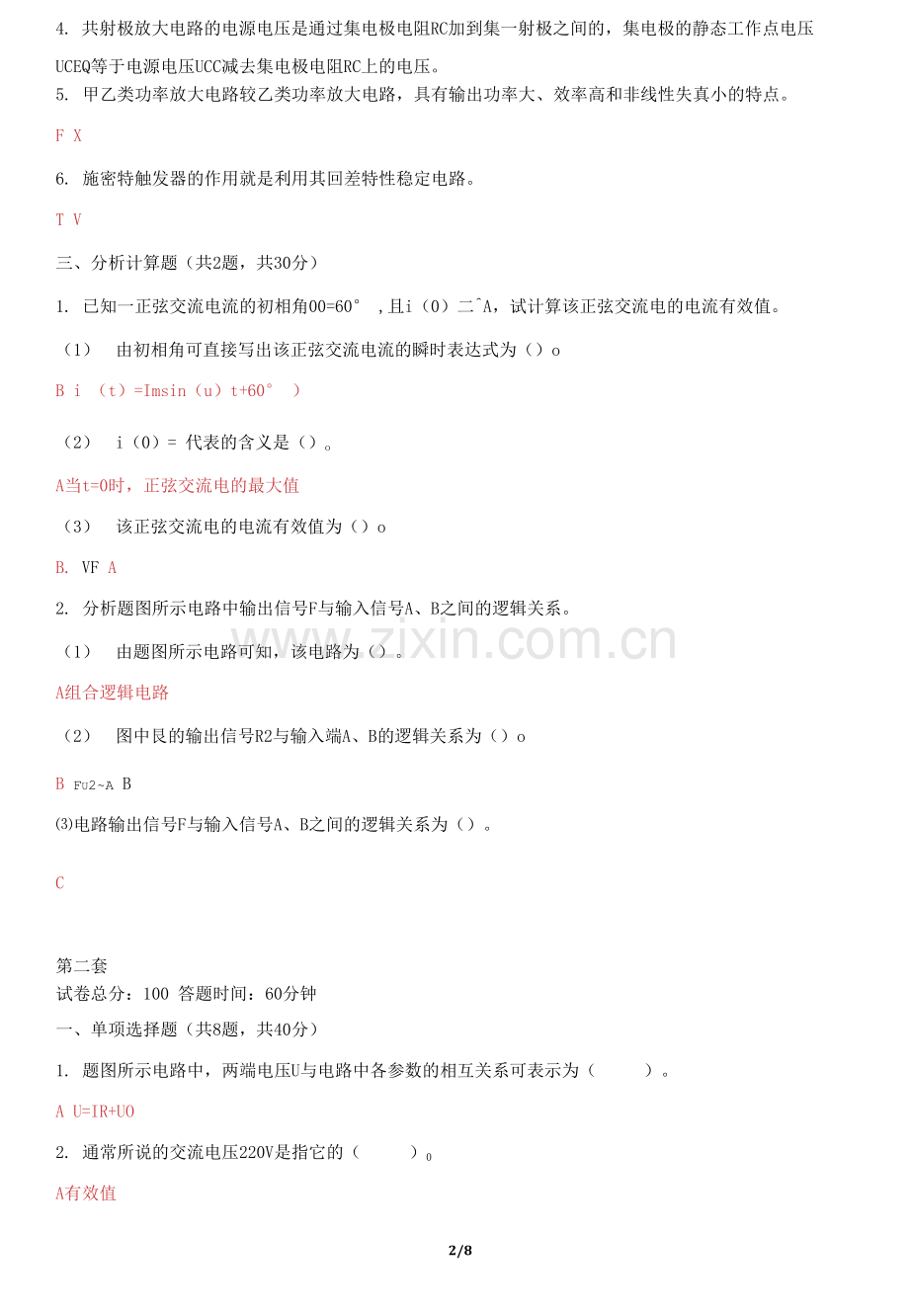

4. 共射极放大电路的电源电压是通过集电极电阻RC加到集一射极之间的，集电极的静态工作点电压 UCEQ等于电源电压UCC减去集电极电阻RC上的电压。
5. 甲乙类功率放大电路较乙类功率放大电路，具有输出功率大、效率高和非线性失真小的特点。
F X
6. 施密特触发器的作用就是利用其回差特性稳定电路。
T V
三、分析计算题（共2题，共30分）
1. 已知一正弦交流电流的初相角00=60° ,且i（0）二^A，试计算该正弦交流电的电流有效值。
（1） 由初相角可直接写出该正弦交流电流的瞬时表达式为（）o
B i （t）=Imsin（u）t+60° ）
（2） i（0）= 代表的含义是（）o
A当t=0时，正弦交流电的最大值
（3） 该正弦交流电的电流有效值为（）o
B. VF A
2. 分析题图所示电路中输出信号F与输入信号A、B之间的逻辑关系。
（1） 由题图所示电路可知，该电路为（）。
A组合逻辑电路
（2） 图中艮的输出信号R2与输入端A、B的逻辑关系为（）o
B Fu2~A B
⑶电路输出信号F与输入信号A、B之间的逻辑关系为（）。
C
第二套
试卷总分：100 答题时间：60分钟
一、单项选择题（共8题，共40分）
1. 题图所示电路中，两端电压U与电路中各参数的相互关系可表示为（ ）。
A U=IR+UO
2. 通常所说的交流电压220V是指它的（ ）0
A有效值

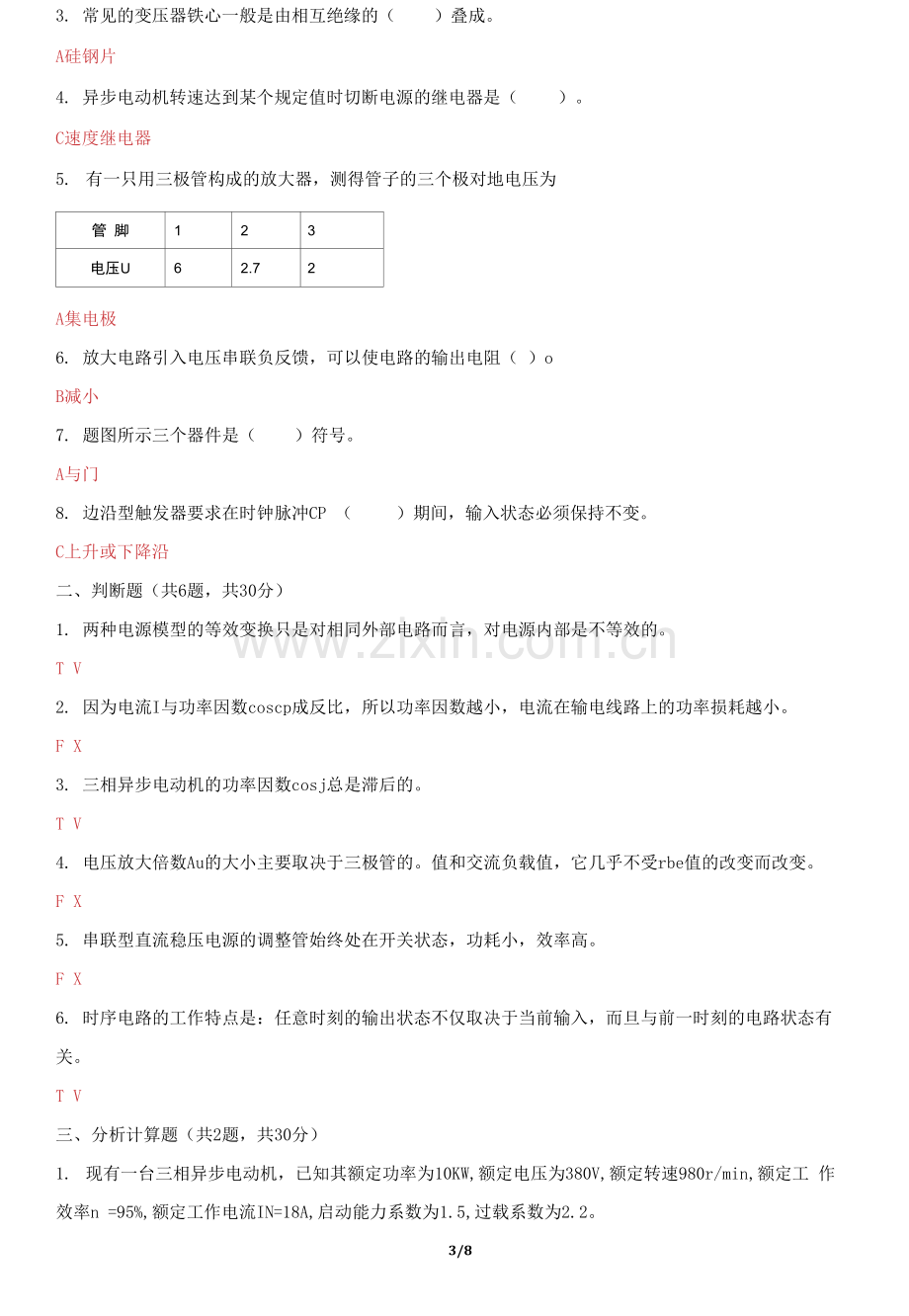

3. 常见的变压器铁心一般是由相互绝缘的（ ）叠成。
A硅钢片
4. 异步电动机转速达到某个规定值时切断电源的继电器是（ ）。
C速度继电器
5. 有一只用三极管构成的放大器，测得管子的三个极对地电压为
管 脚
1
2
3
电压U
6
2.7
2

A集电极
6. 放大电路引入电压串联负反馈，可以使电路的输出电阻（ ）o
B减小
7. 题图所示三个器件是（ ）符号。
A与门
8. 边沿型触发器要求在时钟脉冲CP （ ）期间，输入状态必须保持不变。
C上升或下降沿
二、 判断题（共6题，共30分）
1. 两种电源模型的等效变换只是对相同外部电路而言，对电源内部是不等效的。
T V
2. 因为电流I与功率因数coscp成反比，所以功率因数越小，电流在输电线路上的功率损耗越小。
F X
3. 三相异步电动机的功率因数cosj总是滞后的。
T V
4. 电压放大倍数Au的大小主要取决于三极管的。值和交流负载值，它几乎不受rbe值的改变而改变。
F X
5. 串联型直流稳压电源的调整管始终处在开关状态，功耗小，效率高。
F X
6. 时序电路的工作特点是：任意时刻的输出状态不仅取决于当前输入，而旦与前一时刻的电路状态有 关。
T V
三、 分析计算题（共2题，共30分）
1. 现有一台三相异步电动机，已知其额定功率为10KW,额定电压为380V,额定转速980r/min,额定工 作效率n =95%,额定工作电流IN=18A,启动能力系数为1.5,过载系数为2.2。
（1）电动机的额定转矩与额定速度的关系是（）。
弓=955。鱼
B 、
（2）电动机的额定转矩与最大转矩的关系是（）。
B — w
(3) 根据已知条件和计算公式，该异步电动机的启动转矩Tqd和最大转矩Tmax分别近似等于()。
A 146. 18 N*m, 214. 39 N • m
2. 题图所示运放电路中，已知Ri=R,.-i=10kW, R行R广R,2=20kW。
(1) 该电路第一级运放的输出电压()。
A 晚
⑵该电路的输出电压U。=()o
B %=%一虹
(3) 题图所示电路为( )。
C减法运算电路
第三套
试卷总分：100 答题时间：60分钟
一、单项选择题(共8题，共40分)
1. 题图所示电路中，电阻&支路的电流I为( )o
»

A 30V
2. 已知电路某元件的电压u和电流i分别为u=10cos (u)t+20o) V, i=5sin (u)t+110o) A则该元件的
性质是( )。
C电阻
3. 变压器负载电流增大时，原边电流( )。
A增大
4. ( )是利用电流的热效应原理，为电动机或其它电气设备、电气线路出现不能承受的过载时提 供过载保护的保护电器。
B热继电器
5. 与稳压管稳压电路相比，串联型稳压电路的输出电压( )o
C可调
6. 一般直流稳压电源包含变压器、整流电路、( )电路和稳压电路。
B滤波
7. TTL电路输入端悬空相当于该输入端接( )。
A高电平
8. JK触发器的初态为1时，若J=l、K=X,则次态为( )。
C不确定
二、 判断题(共6题，共30分)
1. 戴维南定理只能够计算电路中某一支路的电流，若完成电路所有支路的计算则依靠支路电流法。
F X
2. 由对称三相电路有功功率P=3UPIPcos=ULILcos可知，相位差既是相电压和相电流间的相位差，也是 线电压和线电流的相位差。
F X
3. 若将变压器一次侧接到电压大小与铭牌相同的直流电源上，则变压器的电流仍是额定电流。
F X
4. 甲乙类功率放大电路较乙类功率放大电路，具有输出功率大、效率高和非线性失真小的特点。
F X
5. 方波发生器的输出信号周期受RC充放电速度的影响，RC值越小，充放电速度越快，方波周期就越短, 反之则周期越长。
T V
6. 时序电路工作特点是：任意时刻的输出状态，仅取决于当前输入，而旦与前一时刻的电路状态无关。
F X
三、 分析计算题(共2题，共30分)
1. 已知一正弦交流电流的初相角＜D0=60° , _BLi(0)=^A ,试计算该正弦交流电的电流有效值。
(1) 由初相角可直接写出该正弦交流电流的瞬时表达式为()。
B i (t)=Imsin(wt+60° )
(2) i(0)= 代表的含义是()o
A当t=0时，正弦交流电的最大值
(3) 该正弦交流电的电流有效值为()。
B.妃A
2. 题图所示运放电路中，已知Ri=12kW, R.-=18kWo
Rf
■4 F
O 8
A + —
⑴当输入电压Ui=0.5V时，输出电压u0= （ ）o
A A
（2） 题图所示电路为（）o
A反相比例运算电路
（3） 为了提高运算精度，图中&的阻值等于（）0
A输入电阻R】 第四套
试卷总分：100 答题时间：60分钟
一、单项选择题（共8题，共40分）
1. 题图所示电路中，电压Uab的数值是（）o
15V（） 5V

g b
C 15V
2. 已知电路某元件的电压u和电流i分别为u=3cos （314t+150o） V, i=5sin （314t+150o） A则该元件 的性质是（）o
C电阻
3. 变压器初级电压维持不变、次级由空载转为满载运行时，主磁通将（）。
A增大
4. 异步电动机的定子铁心采用（）叠成。
A硅钢片
5. 与稳压管稳压电路相比，串联型稳压电路的输出电压（）。
C可调
6. 集成运放由输入级、中间级、输出级和偏置电路组成，其中输入级通常采用（）。
A差动放大电路
7. 比较下列数值，最大数是（）o
A （157） 16
8. JK触发器的初态为1时，若J=0、K=X,则次态为（）。
C不确定
二、 判断题（共6题，共30分）
1. 基尔霍夫定律既适用于线性电路，也适用于含有非线性元件的电路。
T V
2. 由对称三相电路有功功率P=3UPIPcos二ULILcos可知，相位差既是相电压和相电流间的相位差，也是 线电压和线电流的相位差。
F X
3. 在三相异步电动机的三个单相绕组中，三相对称正弦交流电的幅值相等，相位互差150° o
F X
4. 甲乙类功率放大电路较乙类功率放大电路，具有输出功率大、效率高和非线性失真小的特点。
F X
5. 串联型直流稳压电源的调整管始终处在开关状态，功耗小，效率高。
F X
6. 555电路的输出只能出现两个状态稳定的逻辑电平之一。
F X
三、 分析计算题（共2题，共30分）
1. 一台三相4极异步电动机，工作额定电压为380V,额定频率为50Hz,额定转速为1450r/min。
（1）若要计算该发动机的同步转速，计算公式是（）o
60娠
■
a 『
（2） 若要计算该发动机的额定转差率，计算公式是（）o
B %
（3） 根据已知条件和计算公式，该异步电动机的同步转速和额定转差率分别近似等于（）。
B 1500 r/min, 0. 033
2. 题图所示运放电路中，已知广10kW, R广R3=R，2=20kW。

(1)该电路第一级运放的输出电压()。

(2) 该电路的输出电压u°= ( )o
(3) 题图所示电路为( )o
C减法运算电路
