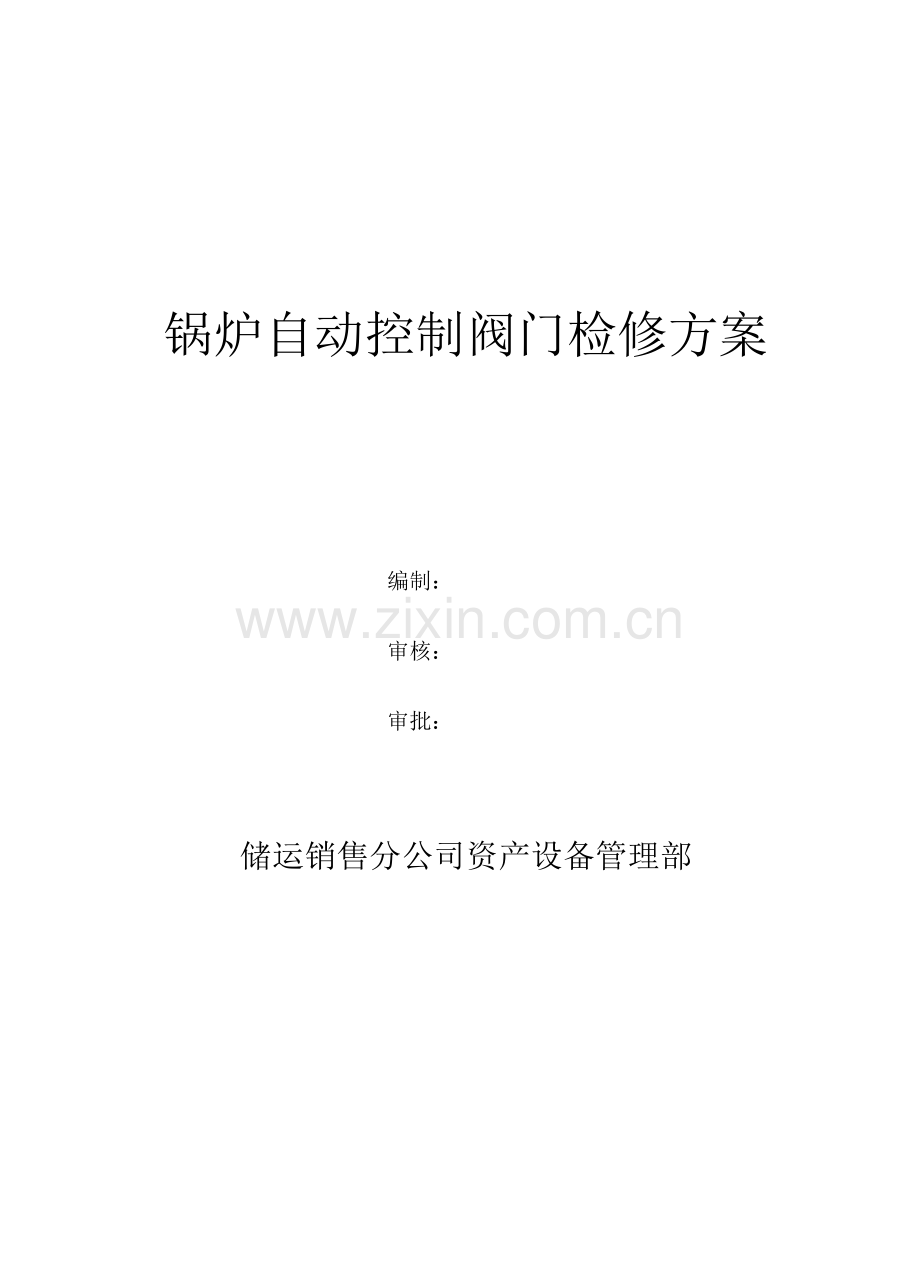

锅炉自动控制阀门检修方案
编制：
审核：
审批：
储运销售分公司资产设备管理部
2011年3月21日
锅炉自动控制阀门检修方案

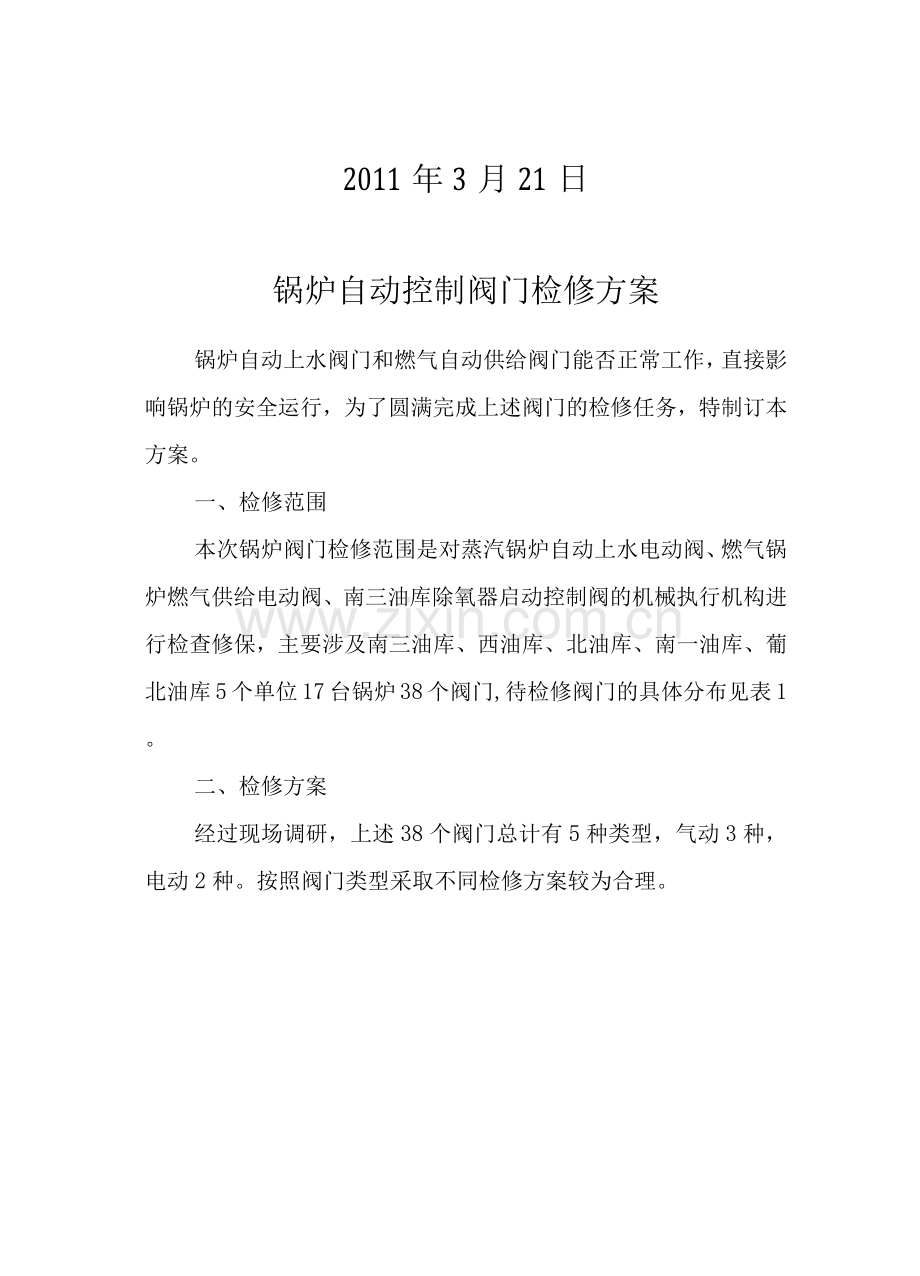

锅炉自动上水阀门和燃气自动供给阀门能否正常工作，直接影响锅炉的安全运行，为了圆满完成上述阀门的检修任务，特制订本方案。
一、检修范围
本次锅炉阀门检修范围是对蒸汽锅炉自动上水电动阀、燃气锅炉燃气供给电动阀、南三油库除氧器启动控制阀的机械执行机构进行检查修保，主要涉及南三油库、西油库、北油库、南一油库、葡北油库5个单位17台锅炉38个阀门,待检修阀门的具体分布见表1。
二、检修方案
经过现场调研，上述38个阀门总计有5种类型，气动3种，电动2种。按照阀门类型采取不同检修方案较为合理。
1、气动活塞上下动作式阀门：该结构类似于输油岗阀组间的风动缸。具体结构图见图1。南三油库燃气总管线和连续排污膨胀器为此类型。共计2个。
标准
批准
校,
工艺
南三油库锅炉岗

检修方案：将气动执行机构机械传动部分与阀门连接处拆除，对气动执行机构机械传动部分进行检修，阀门本体不动，检修天然气总阀门需要全部停炉检修。
① .检修或更换气源三联件上的积水杯、过滤器、气动调解阀。
② .检修气动管线、查看气缸进出气接头是否漏气，管线是否有变形需要更换。
③ .检修缸壁进行防腐打磨。
④ .检修气缸“Y”型密封圈。
⑤ .检修上下缸盖密封。
⑥ .检修阀门密封。
⑦ .清洗阀杆、活塞。
⑧ .对阀门所有润滑部位进行润滑处理。
2、气动活塞齿轮齿条左右动作弹簧复位式阀门：该具
体结构图见图2。南三燃烧器控制单元燃气系统为此类型。
共计10个。
2检查齿轮与齿条磨损情况，调整或更换
4检查回位弹簧锈蚀程度或更换
5检查3个密封点更换0型圈和软填料密封
3检查缸壁与密封环磨损程度除锈及润滑
—或更换密封环,
批准
1更换过滤器，进气管线及管线接头
/
电子自
号控制
,
动信y
系统
开关指示冲—
4-4封点

_1一5#炉主气阀
材

料

标准

大庆市顺达石油设备—制造有限［公司—
件数I比例I重量I共3张
10第1张
南三油库锅炉岗

图2
检修方案：将气动执行机构机械传动部分与阀门连接处拆除，对气气动执行机构机械传动部分进行检修，阀门本体不动，检修时需要停单台炉检修。
① .检修或更换气源三联件上的积水杯、过滤器、气动调解阀。
② .检修气动管线、查看气缸进出气接头是否漏气，管线是否有变形需要更换。
③ .清理传动机构杂质，调整齿轮与齿条啮合。
④ .检修活塞密封。
⑤ .检修阀门密封及密封“O”型圈。
⑥ .检修回位弹簧。
⑦ .对阀门所有润滑部位进行润滑处理。
3、气动活塞上下动作弹簧复位式阀门：该具体结构图见图3。南三锅炉自动上水系统、除氧器上水、进气系统为此类型。共计12个。

1更换过滤器，进气管线及管线接头
2检查气鼓皮碗是否有裂纹老化或更换
4检查回位弹簧锈蚀程度或更换
—比例 重^共
5检查3个密封点更换0型圈和软填料密封
3清理阀杆；阀板，阀锈蚀使其密闭严
和
大庆市顺达石油设备
制造有限公司—
3张
第1张
南三油库锅炉岗
批准

图3
检修方案：将气动执行机构机械传动部分与阀门连接处拆除，对气动执行机构机械传动部分进行检修，阀门解体，除锈、打磨、防腐，检修时需要停单台炉检修。
① .检修更换气源三联件上的积水杯、过滤器、气动调解阀。
② .检修气动管线、查看气缸进出气接头是否漏气，管线是否有变形需要更换。
③ .检修回位弹簧。
④ .检修气动阀气鼓。
⑤ .检查气缸腐蚀情况，打磨除锈。
⑥ .检修阀门密封及密封“O”型圈。
⑦ .对阀杆、阀板、阀锈蚀进行研磨处理。
⑧ .对阀体内部进行清理研磨并对表面进行防腐处理。
⑨ .对阀门所有润滑部位进行润滑处理。
4、电动蜗轮蜗杆传动式阀门：该具体结构图见图4。南一油库、西油库、葡北油库、北油库燃气总管线为此类型。共计5个。

图4
IU
轴承
_inn

阀体

DN250

主气隔断阀
大庆市顺达石油设备
_制造有限公司
材

.L 3 ,,
件数
比例
重量
共:张
料

第 张
油库锅炉岗
标准

批准

检修方案：将电动执行机构机械传动部分与阀门连接处拆除，对电动执行机构机械传动部分进行检修，阀门本体不动，检修时需要停炉检修。
① .检查主齿轮电机轴蜗杆的磨损，如损坏需更换。
② .检修阀杆轴传动伞齿和主传动蜗杆轴。
③ ,检修阀顶传动箱体，清理杂质。
④ .检修手动开关机构。
⑤ .检修阀门密封。
⑥ .对阀门所有润滑部位进行润滑处理。
5、电动齿轮丝杆升降式阀门：该具体结构图见图5。
南一油库、西油库、北油库、葡北油库自动上水系统为此类型。共计9个。

检修方案：将电动执行机构机械传动部分与阀门连接处拆除，对电动执行机构机械传动部分进行检修，阀门解体，除锈、打磨、防腐，检修时需要停单台炉检修。
① .检修传动齿轮，如损坏需要更换。
② 清理阀杆、阀板、阀锈蚀使其密闭严和。
③ .对阀体内部进行清理研磨并对表面进行防腐处理。
④ .检修密封点，更换密封。
⑤ .对阀门所有润滑部位进行润滑处理。
三、阀门维检分为运行中的日常维护和停炉检修两部分。维修厂家需对运行中的阀门进行定期检查维护保养（每月一次），加强润滑部润滑，杜绝渗漏、阀杆卡死现象发生，保证阀门运行时灵活好用；停炉时（6-8月）对阀门进行一次全面检修，保证阀门完好备用。
四、运行试验
上述阀门检修完毕后，进行组装，重新调整限位，进行开闭试验。通过控制模块给入一个模拟开启信号和一个模拟关闭信号，阀门开关自如，无渗漏现象，现场阀门实际开度与现场指示表和程控机显示一致，可达到验收条件。
五、检修注意事项
为了更好的完成检修任务，达到预期的检修目的，检修工作开展时需注意：
1、开展检修前，需要生产运行部门协调生产，并配合2名自动化仪表人员进行配合检修，油库需要派2名维修人员进行全程跟踪学习和监督。
2、检查保养时对发生的老化磨损件及时更换。检修时对所有易损件全部进行更换。
3、传动机械部分拆解后，必须对其进行清洁，并重新
润滑。
4、每个阀门检修完成后，进行试验，达到运行条件，
由油库负责人、自动化仪表人员、生产运行部人员、设备部门共同验收后方可投入使用。并做好检维修记录（表2）。
5、检修过程中执行以下标准：
①SY/T 6470-20
输油气管道通用阀门操作、维护、
检修规程

②JB/T 8864-24
阀门气动装置技术条件
③JB/T 8528-1997
普通型阀门电动装置技术条件
④JB/T 8529-1997
隔爆型阀门电动装置技术条件
⑤JB/T 8531-1997
阀门手动装置技术条件

六、建议：
基层每两小时巡检时对电、气动阀进行检查：阀门开关自如，无渗漏现象，现场阀门实际开度与现场指示和程控机显示一致；对备用炉和点炉前对气、电动阀进行模拟开闭测试：通过控制模块给入一个模拟开启信号和一个模拟关闭信号，阀门开关自如，无渗漏现象，现场阀门实际开度与现场指示表和程控机显示一致。
表1:待检修锅炉阀门分布表

锅炉
数量
电动上水阀
气动上水阀
电动燃气阀
气动燃气阀
除氧器控制阀
连续排污膨胀器
备注
南三油库
6

6

11个（含总
燃气阀1
个）
6
1
6#炉手动减压阀门一个
南一油库
4
4

总燃气阀1
个

每台炉上配有3个电动燃气阀门，共计12个，厂家终身免费维修，我单位出材料。
西油库
3
3

总燃气阀2
个

库区锅炉燃烧器，3个燃气供给阀为一体装置无法

检修。机关锅炉房12个
燃气阀门与南一同
北油库
2

总燃气阀1
个

07年投产试运后一直未运行，主要给9#、10#罐伴热。2个燃气供给阀为一体装置无法检修。
葡北油库
2
2

总燃气阀1
个

合计
17
9
6
5
11
6
1
可检修38个（不含减压
阀）。

表2：锅炉给水气、电动阀检维保记录
单位:
