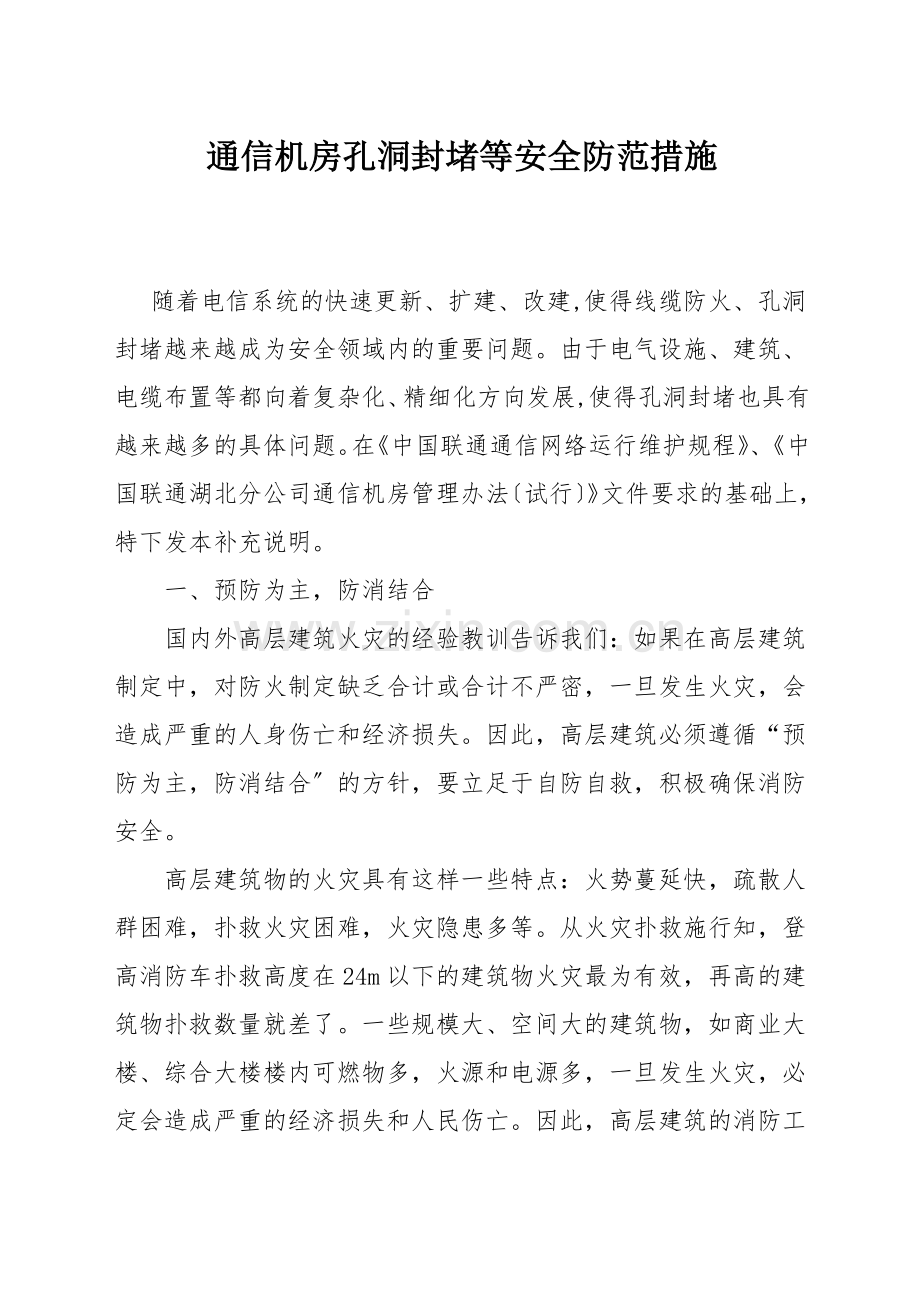

通信机房孔洞封堵等安全防范措施

　随着电信系统的快速更新、扩建、改建,使得线缆防火、孔洞封堵越来越成为安全领域内的重要问题。由于电气设施、建筑、电缆布置等都向着复杂化、精细化方向发展,使得孔洞封堵也具有越来越多的具体问题。在《中国联通通信网络运行维护规程》、《中国联通湖北分公司通信机房管理办法〔试行〕》文件要求的基础上，特下发本补充说明。
　　一、预防为主，防消结合
　　国内外高层建筑火灾的经验教训告诉我们：如果在高层建筑制定中，对防火制定缺乏合计或合计不严密，一旦发生火灾，会造成严重的人身伤亡和经济损失。因此，高层建筑必须遵循“预防为主，防消结合〞的方针，要立足于自防自救，积极确保消防安全。
　　高层建筑物的火灾具有这样一些特点：火势蔓延快，疏散人群困难，扑救火灾困难，火灾隐患多等。从火灾扑救施行知，登高消防车扑救高度在24m以下的建筑物火灾最为有效，再高的建筑物扑救数量就差了。一些规模大、空间大的建筑物，如商业大楼、综合大楼楼内可燃物多，火源和电源多，一旦发生火灾，必定会造成严重的经济损失和人民伤亡。因此，高层建筑的消防工作应做到：减少建筑内的可燃物；楼内装修陈列尽可能采纳不燃或难燃材料；设置自动灭火系统以及划分防火及防烟分区。其中最有效的办法是划分防火及防烟分区，其作用是：在发生火灾时可将火势控制在一定的范围之内，以利于扑救和减少经济损失和人身伤亡。
　　高层建筑的电梯井、管道井、风道、电缆竖井等竖向井道，如果防火分隔处理不好，发生火灾时，这些竖井就像一个个小烟囱，成为火势迅速蔓延的途径。有资料介绍，火灾燃烧水平方向扩散速度最大为0.5—3m／s，而沿竖井的扩散速度为3—4m／s，10Om高的高层建筑，在无阻拦的状况下，半分钟烟气可沿竖井扩散到屋顶，尤其电缆竖井，一旦发生火灾，因电缆护层不阻燃，火势可沿着烧着的电缆向上蔓延，热量由下而上递增，很容易增加到燃爆的程度。因此，从防火、减灾的目的出发，为使火势能控制在分隔区内，必须对电缆竖井进行防火封堵。国标《高层建筑制定防火规范》GB50045—95第5、3、3条规定：“建筑高度不超过100m的高层建筑，其电缆井、管道井应每隔2—3层在楼板处用相当于楼板耐火极限的不燃烧体作防火分隔；建筑高度超过100m的高层建筑，应在每层楼板处用相当于楼板耐火极限的不燃烧体作防火分隔。电缆井、管道井与房间、走道等相连通的孔洞，其空隙应采纳不燃烧材料填塞密实。〞
　　关于电缆竖井，尤其通信楼的电缆竖井，从实际必须要出发，合计到电缆的维护、改换、敷设，又要确保防火安全，电缆竖井可采纳可塑性有机防火堵料和速固型无机防火堵料进行防火封堵分隔。可塑性有机防火堵料具有耐火性极高，柔韧性好，有的还具有遇火膨胀等特点，对电缆施工与维护都非常方便。所以特别适用于建筑物中的电线、电缆和管道的贯穿孔洞、缝隙的防火封堵。速固型无机防火堵料使用时，一般先用有机防火堵料包裹在电缆的外围，在周边的缝隙处灌注速固型防火堵料，速固型防火堵科固化后，形成具有相当强度和耐火性的防火层。
　　电缆竖井是纵向迅速蔓延火势的途径，电缆平面的线槽敷设是平面蔓延火势的途径。
　　在通信设备中，也曾有过悲痛的教训，由于一个机房失火，因电线、电缆是连接各机房敷设的，由电缆燃烧造成火势蔓延，连续烧毁几个机房，造成严重的经济损失。为减少由于火灾造成的经济损失通信，通信、信号楼的各机房也应当采纳防火、防烟分隔区的防火方法。对各机房之间的连接电线、电缆的线槽进行封堵，合计施工及维护方便，可采纳可塑性有机防火堵料。
　　通信局楼的机房制定大部分没有采纳防火、防烟分隔区的防火方法，从减少经济损失的目的出发，先天的防火制定不够，后天应当采纳封堵的方法，将防火补齐。
　　线缆主要通过“竖井〞、“水平井〞、“桥架〞等三种方式穿墙过洞，然而线缆由于“电起火〞和诸多外因会引发火灾, 而且火焰沿电缆走向蔓延得相当迅速，大量事实说明，一旦发生电缆火灾，扑救将非常困难。此外，由于电缆发生火灾时，会产生大量烟气，烟气中CO、CO2含量很高，而且生成氯化氢和氯气气体，它们往往会通过封闭不严的缝隙和孔洞弥漫到室内的电气装置，并形成一种稀盐酸导电膜附着在电气装置上，使设备、元件和接线回路的绝缘性能严重降低，这不仅加重了事故损失，还造成“二次〞危害。因此要杜绝线缆火灾事故的发生和防止线缆着火蔓延，采用相应的线缆防火、孔洞封堵措施，确保通信楼机房通信网的安全可靠运行十分重要，
　　二、目前国内电缆防火封堵措施
　　　　防止电缆火灾延燃的措施有多种：封、堵、涂、隔、包、水喷雾等。施行证实最经济有效的办法是封、堵、隔。而对电缆大量涂、包等办法是不恰当的，一是不经济，费工费时成本高，二是关于紧排在一起的多根电缆，很难确保涂刷的质量，而且涂、包的材料时间长了易失效。现归纳常见电缆防火封堵方案如下：
　　⑴? 防火墙设置
　　　　① 以无机防火堵料为基材
　　　　② 组合式防火墙
　　????? 以有机防火堵料、 无机防火堵料、防火板及防火涂料互相配合组成防火墙。
　　　　⑵阻火隔层和电缆“竖井〞封堵

　　　　① 小孔洞的封堵
　　　　一般采纳无机防火堵料与有机防火堵料配合使用。
　　　　② 大孔洞的封堵
　　　　采纳无机防火堵料、有机防火堵料及防火板组合封堵。
　　三、?机房电缆防火封堵新技术
　　　　STI专利型防火槽盒是一种针对通信楼机房电缆贯穿部位防火封堵工程的最新专利产品。它由二部分组成，外盒为镀锌钢构造，槽盒内部由膨胀型材料制成。能保护电线和电缆贯穿墙面，而不必须其它防火填塞材料。对线缆具有自动调节密封性能，火灾发生时能迅速膨胀，密封其燃烧时所留下的空隙。防火槽盒外观为鲜亮的橙色，易于辨认，安装完成后即可使用。依据工作状况随时改换或增减线缆。施工简单快捷，不会破坏原有墙面及线缆的完整性，也不必须重新铺设线缆。新型环保防火封堵系统特点如下：
　　⑴? 安装快捷，施工简单
　　　　与传统的施工方法形成鲜亮对比，整洁、专业的外观制定，容易移动、添加及改换电缆，可在墙壁建筑施工期间提前安装或预留孔洞后安装。
　　⑵? 实现防火以及烟密性气密性的最正确保护
　　　　无论是否装有电缆，均能实现长达4小时的防火时效以及防烟的最正确保护，保证每次安装新电缆或改换电缆都能防火防烟，在防火防烟雾方面超越传统套管和胶泥效果。与常见防火封堵系统相比，无论空载或满载，STI专利型防火槽盒100%符合防火防烟要求。可实现 0-100%的电缆填充率。
　　⑶使用或运行时不必须要额外的防火材料
　　　　槽盒已内置防火封堵系统，无必须使用密封胶、胶泥和其他防火封堵物料。内置密封系统可自动调节到合适的电缆负载量，无必须调节、拆卸或重新安装阻火材料，确保任何时段都能实现防火封堵性能。
　　⑷快速反应膨胀
　　　　槽盒内的膨胀材料碰到火灾或高温时可迅速反应膨胀，膨胀率高达 800%，迅速密封槽盒，以防止火焰与烟雾的扩散。?
　　⑸具有环保安全性能
　　　　防火封堵系统不含囟素，燃烧产物不会产生有毒的烟雾，不会造成“二次〞危害，环保安全可靠。
　　〔6〕单组或并联组合使用
　　依据贯穿物孔洞的大小和不同用途的线缆，可自由组合使用槽盒。
　　〔7〕模块楼板组合构件格栅系统
　　关于大面积电缆贯穿楼板或电缆“竖井〞大孔洞的封堵，可采纳组合构件格栅系统。
　　〔8〕新技术的优势
　　目前新型环保的电缆防火、孔洞封堵工程施工系统解决了传统的封、堵、隔而出现的偏差问题，在机房安全整治规划中要逐步推广应用。即：
　　　　〔1〕要有完整的防止电缆火灾延燃的制定。
　　　　〔2〕必须确保防火材料是合格产品。
　　　　〔3〕必须确保防火封堵的严密性。
　　　　〔4〕必须确保防火材料封堵的厚度。
　　　　〔5〕必须确保防火封堵有足够的机械强度。
　　四、小结?
　　　　传统电缆孔洞防火封堵方法对保证通信机房的安全生产起到了极大的作用，但从高保证要求出发，传统电缆孔洞防火封堵方法存在必须要熟练的施工人员现场操作和施工技术。采纳传统方案虽然能有效起到防火作用，但存在着以下弊端：
　　　　⑴ 使用无机防火堵料灌注时容易擦伤电缆外皮，而且固化后增减电缆十分困难，使电缆不容易拆卸。
　　　　⑵ 由于有机防火堵料仅在封堵面积小于100cm2时才适用，因此有局限性。
　　　　⑶ 防火板的使用也和无机防火堵料一样，当运作中必须改换或添加电缆时不便拆装，且易伤及其它电缆。
　　　　⑷ 有关防火涂料的弊端上面已表达。
　　　　因此，现在常用的封堵材料和封堵工艺较为落后，其封堵效果大多以标准模式进行检验认证，而较少采纳更可靠的等效工况或实际工况进行检验认证，因此与实际封堵工程差异较大，故封堵效果难以确保。而且封堵材料本身在平常和遇火时存在环保性能的问题，有些防火封堵材料在高温下会产生浓烟或毒气，反而造成“二次〞危害。
　　⑴??选用的防火封堵材料与工况条件不匹配
　　　　当欲封堵的贯穿物在高温下易软化变形或烧蚀收缩时，应采纳遇火膨胀型防火封堵材料，而不能仅“以不燃材填紧封实〞为标准，否则贯穿物在高温下软化变形或烧蚀收缩后，会产生孔洞或缝隙，造成烟火蔓延串烧。当封堵部位处于频繁振动或变形的工况环境时，应采纳具有柔性或弹性且不易变形收缩的防火封堵材料填紧封实，否则防火封堵部位会产生裂缝、破损甚至脱落，影响防火效能。
　　?   ⑵ 采纳的防火封堵工艺不合适
 　　现在大多数防火封堵材料通过的是标准检测，测试时，其封堵厚度是240mm。但在实际封堵时，为求与楼板和墙体的平整，或受施工条件制约，往往达不到应封堵的厚度，因而也就达不到与其测试结果相同的防火等级。进行标准检测时，贯穿物占封堵面积的比率也很低。但在实际封堵时，关于电信行业，贯穿物占封堵面积的比率很大，因而仅依据标准测试结果来制定封堵工艺及选择封堵材料就不能确保防火封堵的可靠性了，而应该选用通过等效工况或实际工况检测过的防火封堵材料。目前新型环保的电缆防火、孔洞封堵工程施工系统解决了传统的封、堵、隔而出现的偏差问题，在机房安全整治规划中要逐步推广应用。
