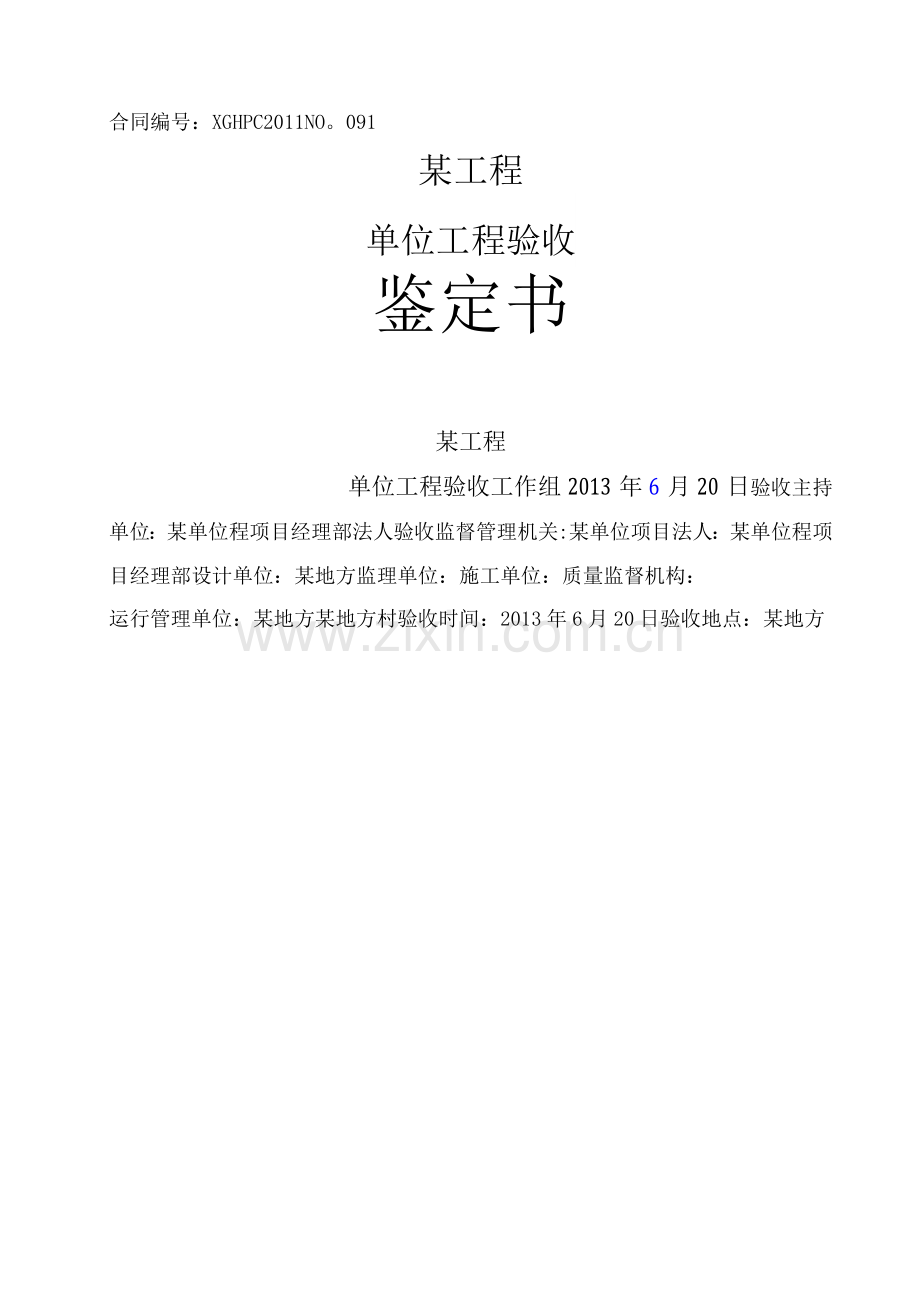

水利水电工程单位工程验收鉴定书.docx

合同编号：XGHPC2011NO。091
某工程
单位工程验收
鉴定书
某工程
单位工程验收工作组2013年6月20日验收主持单位：某单位程项目经理部法人验收监督管理机关:某单位项目法人：某单位程项目经理部设计单位：某地方监理单位：施工单位：质量监督机构：
运行管理单位：某地方某地方村验收时间：2013年6月20日验收地点：某地方
前言
依据《水利水电建设工程验收规程》（SL223-28）、《水利水电工程施工质量检验与评定规程》（SL176 —27）、等有关规范、文件及施工合同、施工图纸、工程设计变更文件，某工程所有分部工程全部完成并通过验收.2013年6月20日项目法人在某地方三楼会议室主持召开单位工程验收会议.参加验收会议的单位有某单位程项目经理部、某地方、、某单位、某地方农业综合服务中心、某地方某地方村委会。某单位、水利工程质量监督站等单位列席验收会议。
在项目法人主持下，单位验收工作组听取项目法人工程建设管理工作报告和施工、监理、设计和运行管理等单位的情况汇报。验收工作组成员及与会代表认真查看了工程现场，检查了工程项目完成情况和工程质量、施工现场清理情况，检查分部工程验收及相关档案资料，依据SL223-28《水利水电建设工程验收规程》，经研究讨论并通过以下单位工程验收鉴定书.
一、单位工程概况
（一）单位工程名称及位置
工程名称:某工程
工程位置：该工程位于某地方某地方村
（二）单位工程主要建设内容
该工程为堤防加固工程，通过本次对未达标堤防，涵窦、水闸、电排站等穿堤建筑物达标加固建设，使某地方围干堤防洪（潮）能力和排涝能力达到30年一遇的标准要求。
工程主要建设内容包括：加固干堤总长6.646km，重建涵窦3座，改建水闸1座，重建电排站2座及改建1座电排站。
序号
分部工程名称
开工时间
完工时间
1
△堤防加固工程
2011年9月23日
2012年10月5日
2
某地方涵窦重建工程
2011年11月2日
2012年3月5日
3
△某地方上泵站
2011年11月20日
2012年9月20日
4
△某地方下泵站
2011年11月25日
2012年8月20日
5
某地方水闸改建
2011年12月1日
2013年1月10日
6
某地方西站改建
2011年12月15日
2012年9月20日

（三）单位工程建设过程
开完工日期：工程于2011年9月15日开工，2013年1月10日完工。施工合同上约定工期是450日历天，由于某地方水闸迟迟落实不了施工方案，导致工期延误了 25天。
施工中采取的主要措施：
1、建立完善的施工质量保证体系和质量检测手段。对各种原材料的出厂合格证及性能检测报告进行严格审查；严格实行三检制，确保每一道工序施工达到质量标准；业主组织设计、监理、施工及运行管理等有关单位对重要隐蔽部位和关键部位进行工程联合验收.
2、检查工程施工实际进度和计划进度的偏差,分析存在问题，采取有效的措施调整进度，确保工程按计划完成.
3、认真审核施工进度报表，按合同规定的期限付款，对变更项目经有关单位审查确认后实施，并及时对工程量和费用进行计量核实。
二、验收范围
截止到2013年1月10日，该工程合同范围内容及变更项目全部完成，验收范围包括：本次加固干堤总长6。646km，重建涵窦3座，改建水闸1座，重建电排站2座及改建1座电排站。
三、单位工程完成情况和完成的主要工程量
单位工程完成情况：
该工程合同范围内项目及变更工程内容按照合同要求全部完成，尺寸标准符合设计图纸，电气设备安装符合安全要求，机电设备经试运行正常，所有完工项目能达到设计标准投入使用。
完成主要工程量：
堤基清理99796。5m 2、土料填筑20722.28m3、背水坡草皮护坡16910.2m2、砼六角块垫层1169。87m 3、C20砼迎水坡砼六角块护坡1451.09m3、干砌石挡墙330。4 m3、C20砼压顶375。1m 3、C25砼防浪墙875.5m3、C25砼防浪墙钢筋34°43t、C20砼路面1530m 3、抛砌石护脚149.5m3,C25砼路缘石152。5m 3。穿堤建筑物松木桩134。90m 3、C25砼766°16m3、钢筋52。48m 3、金属结构7。454t、启闭设备14套、机电设备3套.
四、单位工程质量评定
（一）分部工程质量评定
分部工程名称
单元工程数量
合格个数
优良
个数
优良率
分部工程质量等级
△堤身加固工程
64
64
9
14.1%
合格
某地方涵窦重建工程
30
30
10
30.0 %
合格
△某地方上泵站
29
29
18
32.1 %
合格
△某地方下泵站
38
38
24
63。2%
合格
某地方水闸改建
3
3
1
33。3%
合格
某地方西站改建
6
6
0
0%
合格
该工程共6个分部，全部合格，其中0个优良，优良率0%。
（二）工程外观质量评定
外观质量得分率为78。1%。
见附表：堤防工程外观质量评定表
（三）工程质量检测情况
质量数量分析：

原材料及中间产品取样试验成果分析、结论：
(1) C25砼配合比设计报告1份；
(2) C20砼配合比设计报告1份；
(3) C15砼配合比设计报告1份
(4) M10砂浆配合比设计报告1份；
(5) 土工击实试验报告1份；
(6) 钢筋采用郴州亿兴产品＜b 8mm、^10 mm、①12 mm、①14 mm、①16
mm、①18mm、①20mm力学性能、工艺性能检验报告各1份质量合格；
(7) 砂采用西江砂，按细度模数分属中砂，检验报告共3份，质量合格；
(8) 碎石采用沙堆产地16〜31°5mm单粒级石，检验报告共4份，质量合格；
(9) 水泥采用江门市新昌水泥厂生产的复合硅酸盐水泥合格证、出厂检
验报告、水泥物理性能检验报告8份，质量合格；
(10 )块石采用材质坚实，无风化剥落层或裂纹石料，岩石抗压强度检验报告1份，质量合格；
(11) 3t手动葫芦2台，1。5t手动葫芦4台，1t手动葫芦2台，0.5手动葫芦6台，合格证共14份，质量合格；
(12 )涵窦闸门(3扇)，多主梁提升式平面钢闸门(7扇)、外江出水拍门(3扇)、拦污栅(6扇)，合格证19份，质量合格；
( 13 ) 7ZLB-1轴流泵、JSL12-10—80kw电机,合格证、说明书各3份，质量合格；
(14) QPQ-1 x8t固定式卷扬启闭机，合格证、使用许可证各1份，质量合格；
(15 )低压成套开关设备出厂检验报告2份，质量合格；
(16) 土料回填检测：
① 堤身填筑土料委托江门市水利水电质量检测站检测，现场检测点数共74个，检测报告1份。最大干密度为1.59g/m，最优含水率21。7%，按设计压实度0.9控制，施工控制干密度要大于1.43g/ c瓯其中72个检测点干密度均大于或等于1.43&/0)3,合格率97。3%.填土压实度的检测结果、数量满足规定要求，质量符合要求.
② 涵身回填土现场检测点数共54个，填筑土料检测报告1份。最大干密度为1.59g/cm,最优含水率21.7%,回填土按设计压实度0.92控制，施工控制干密度要大于或等于1.46g/cm3,，回填土方委托江门市水利水电质量检测站检测，其中52个检测点干密度均大于或等于最小干密度L46g/cm3，合格率96.3%,回填压实度的检测结果、数量满足规定要求，质量符合要求。
③ 上泵站泵身回填土现场检测点数共18个，填筑土料检测报告1份。最大干密度为1。59g/cm3,最优含水率21.7%,回填土按设计压实度0.92控制，施工控制干密度要大于或等于1°46g/cm3,,回填土方委托江门市水利水电质量检测站检测，其中18个检测点干密度均大于或等于最小干密度1°46g/cm3,合格率1%，回填压实度的检测结果、数量满足规定要求，质量符合要求。
④ 下泵站泵身回填土现场检测点数共18个，填筑土料检测报告1份.最大干密度为1.59g/cm3,最优含水率21.7%,回填土按设计压实度0。92控制，施工控制干密度要大于或等于1°46g/cm3,,回填土方委托江门市水利水电质量检测站检测，其中17个检测点干密度均大于或等于最小干密度1.46g/cm3,合格率94.4%，回填压实度的检测结果、数量满足规定要求，质量符合要求。
(17) C15混凝土试件28天龄期抗压强度统计结果：共5组，平均抗压强度 Rn =27.12MPa , Sn =2。21MPa , ^—0.7* = 25.57MPa>R 标=15MPa ,Rn-1.60S=23O 58 50.83R标=12MPa。混凝土试件强度均同时满足以上要求，混凝土试件质量合格。
(18) C20混凝土试件28天龄期抗压强度统计结果：共18组，平均抗压强度 Rn =32。83MPa,Sn=3。98MPa , Rn-0.7§=30。04MPa >日标=20MPa , Rn一1.60斗=26。46 50.83R标=16.6MPa，混凝土试件强度均同时满足以上要求,混凝土试件质量合格。
(19) C25混凝土试件28天龄期抗压强度统计结果：共39组，其中最小试件抗压强度为24。7MPa，任何一组试件抗压强度最低不低于设计值的85%=22。5MPa,配筋混凝土强度保证率大于85%,且混凝土抗压强度的离差系数Cv=Sn/Rn=4.24/34.24=0 12<0.14,混凝土试件强度均同时满足以上要求，混凝土试件质量优良。
业主及监理对比和平行检测结果：
(1)业主委托江门市水利水电工程质量检测站进行原材料对比检测，根据对比检测方案及有关规范内容规定，分别送检水泥、钢筋(①14、①20)、碎石、岩石等3样材料各一份，检验报告符合标准要求，对比检测合格。
(2 ) C20混凝土试件28天龄期抗压强度统计结果:共2组(5+4六角块砼、0+4路面砼)试件，平均抗压强度Rn =37。6MPa方.15R标=28.75MPa ,Rmin=36.4MPa »o 95R标=23。75MPa。混凝土试件强度均同时满足以上要求，混凝土试件质量合格；
(3) C25混凝土试件28天龄期抗压强度统计结果:共8组(1+4防浪墙、2+1防浪墙、某地方上泵站侧墙、某地方上泵站管理房独立基础、某地方上泵站管理房首层柱、某地方下泵站泵室立柱、1+2涵窦底板、某地方西站机房管理房基础梁)试件，平均抗压强度Rn =36.2MPa,计算得Sn =4.5MPa ,R -0.7S = 33.1MPa >R =25MPa,R -1.60S=29.0»O 83R =20。75MPa，混nn标nn标
凝土试件强度均同时满足以上要求，混凝土试件质量合格.
(4)堤身填筑土料现场检测点数共11个，最大干密度为1。59g/cm3,按设计压实度0。9控制，施工控制干密度要大于1O 43g/ cm3.对比检测值1.43~1。57 g/cn3,干密度均大于1。43g/cm3,全部合格，质量符合要求.
(5 )穿堤建筑物回填土现场检测点数共12个,最大干密度为1.59g/cin,按设计压实度0.92控制，施工控制干密度要大于1°46g/ cm.对比检测值1。
48 1。60 g/cm,干密度均大于1。46g/cm3，全部合格，质量符合要求。
（四）单位工程质量等级评定意见
该单位工程共6个分部工程质量全部合格，施工中没有发生质量事故及质量缺陷，单位工程外观质量得分率为78.1%，施工质量检验与评定资料齐全，工程施工期及试运行期，单位工程观测资料分析结果符合国家和行业技术标准，单位工程质量等级为合格。
五、分部工程验收遗留问题处理情况
无。
六、运行准备情况
目前该工程所有附属设施建设完毕,电气设备安装完成，管理人员确定,防洪度汛措施完善，闸门启闭运行良好，水泵运行良好，全部工程完成并运行良好可以投入使用.
七、存在的主要问题及处理意见
无。
八、意见和建议
本工程属堤防工程，所有设施能正常运用，工程投入使用后，工程管理单位应落实管理人员责任制，汛期要加强堤防的安全监测和养护维修工作，确保工程安全运行.
九、结论
验收小组依据《水利水电建设工程验收规程》(SL223 — 28)、《水利水电工程施工质量检验与评定规程》(SL176-27)、等规范、文件，经过现场检查并审阅有关验收资料，认为该单位工程按施工图纸及合同约定其他条件全部完成，工程投资有效地控制在批准的工程概算范围内。工程质量符合设计标准及有关规范要求，能按设计标准投入使用，工程档案资料齐全，各单元工程和分部工程质量全部合格，单位工程外观质量得分率78.1 %,施工中没有发生质量事故及质量缺陷。验收工作组一致同意本单位工程验收，工程质量等级为合格。
十、保留意见
无
保留意见人签名:
某工程单位工程参验单位盖章：
项目法人：
设计单位：
监理单位：
施工单位：
运行管理单位：

某工程
单位工程验收工作组
姓名
单位
职务和职称
签字

十

、
单位工程验收工作组成员签字表
单位工程施工质量评定表

10
工程项目名称
某工程
施工单位
某单位
单位工
程名称
某工程
施工日期
自2011年9月15日至2013年1月10日
单位工程量
堤基清理99796。5m 2、土料填筑20722.28m3、背水坡草皮护坡16910。2m 3、砼六角块垫层1169。87m 3、C20砼迎水坡砼六角块护坡1451.09m3、干砌石挡墙330.4 m、C20砼压顶375。1m 3、C25砼防浪墙875.5m3、C25砼防浪墙钢筋34.43t C20砼路面1530m 3、抛砌石护脚149.5m3、C25砼路缘石152。5m 3。穿堤建筑物松木桩134。90m 3、C25 砼 766O 16m 3、钢筋 52。48m 3、金属结构 7.454t、水闸启闭设备14套、机电设备3套
评定日期
2013年 月 日
序
号
分部工程名称
质量等级
序
号
分部工程名称
质量等级
合格
优良
合格
优良
1
堤身加固工程
a/

2
涵窦重建
a/

3
某地方上泵站
/

4
某地方下泵站
/

5
某地方水闸改建
/

6
某地方西站改建
/

分部工程共6个，全部合格，其中优良0个，优良率0%.
外观质量
应得分，实得分，得分率%
施工质量检验资料
齐全
质量事故处理情况
施工中没有发生质量事故
观测资料分析结论
符合设计及规范要求
施工单位自评等
级：
评定人：
项目经理：
（盖公章）
年 月 日
监理单位复核等级：
复核人：
总监或副总监：
（盖公章）
年 月 日
项目法人认定等级：
认定人：
单位负责人：
（盖公章）
年 月 日
工程质量监督机构核
定等级：
核定人：
机构负责人：
（盖公章）
年 月 日

11
