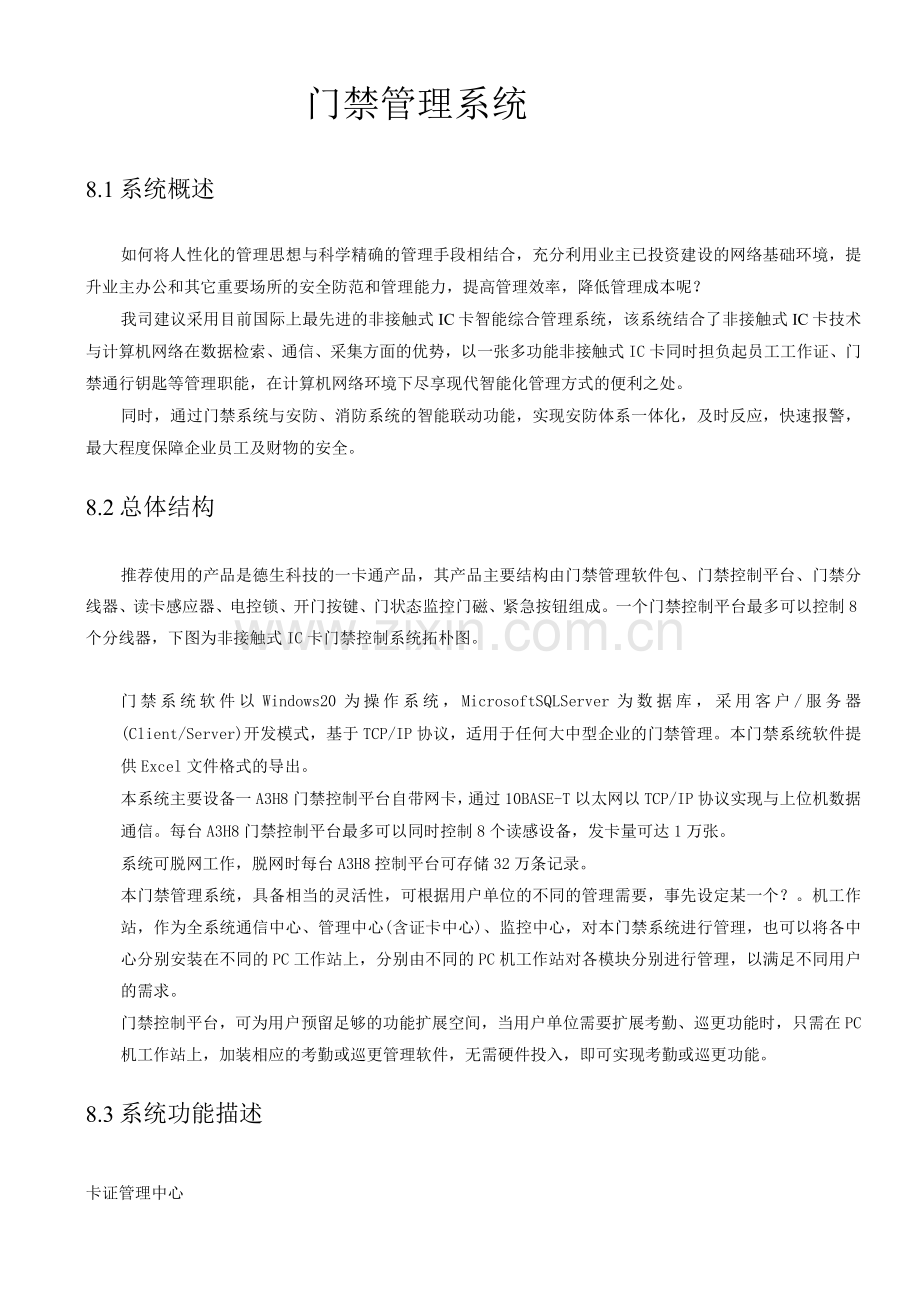

门禁管理系统
8.1系统概述
如何将人性化的管理思想与科学精确的管理手段相结合，充分利用业主已投资建设的网络基础环境，提升业主办公和其它重要场所的安全防范和管理能力，提高管理效率，降低管理成本呢？
我司建议采用目前国际上最先进的非接触式ic卡智能综合管理系统，该系统结合了非接触式ic卡技术与计算机网络在数据检索、通信、采集方面的优势，以一张多功能非接触式IC卡同时担负起员工工作证、门禁通行钥匙等管理职能，在计算机网络环境下尽享现代智能化管理方式的便利之处。
同时，通过门禁系统与安防、消防系统的智能联动功能，实现安防体系一体化，及时反应，快速报警，最大程度保障企业员工及财物的安全。
8.2总体结构
推荐使用的产品是德生科技的一卡通产品，其产品主要结构由门禁管理软件包、门禁控制平台、门禁分线器、读卡感应器、电控锁、开门按键、门状态监控门磁、紧急按钮组成。一个门禁控制平台最多可以控制8个分线器，下图为非接触式IC卡门禁控制系统拓朴图。
门禁系统软件以Windows20为操作系统，MicrosoftSQLServer为数据库，采用客户/服务器(Client/Server)开发模式，基于TCP/IP协议，适用于任何大中型企业的门禁管理。本门禁系统软件提供Excel文件格式的导出。
本系统主要设备一A3H8门禁控制平台自带网卡，通过10BASE-T以太网以TCP/IP协议实现与上位机数据通信。每台A3H8门禁控制平台最多可以同时控制8个读感设备，发卡量可达1万张。
系统可脱网工作，脱网时每台A3H8控制平台可存储32万条记录。
本门禁管理系统，具备相当的灵活性，可根据用户单位的不同的管理需要，事先设定某一个？。机工作站，作为全系统通信中心、管理中心(含证卡中心)、监控中心，对本门禁系统进行管理，也可以将各中心分别安装在不同的PC工作站上，分别由不同的PC机工作站对各模块分别进行管理，以满足不同用户的需求。
门禁控制平台，可为用户预留足够的功能扩展空间，当用户单位需要扩展考勤、巡更功能时，只需在PC机工作站上，加装相应的考勤或巡更管理软件，无需硬件投入，即可实现考勤或巡更功能。
8.3系统功能描述
卡证管理中心

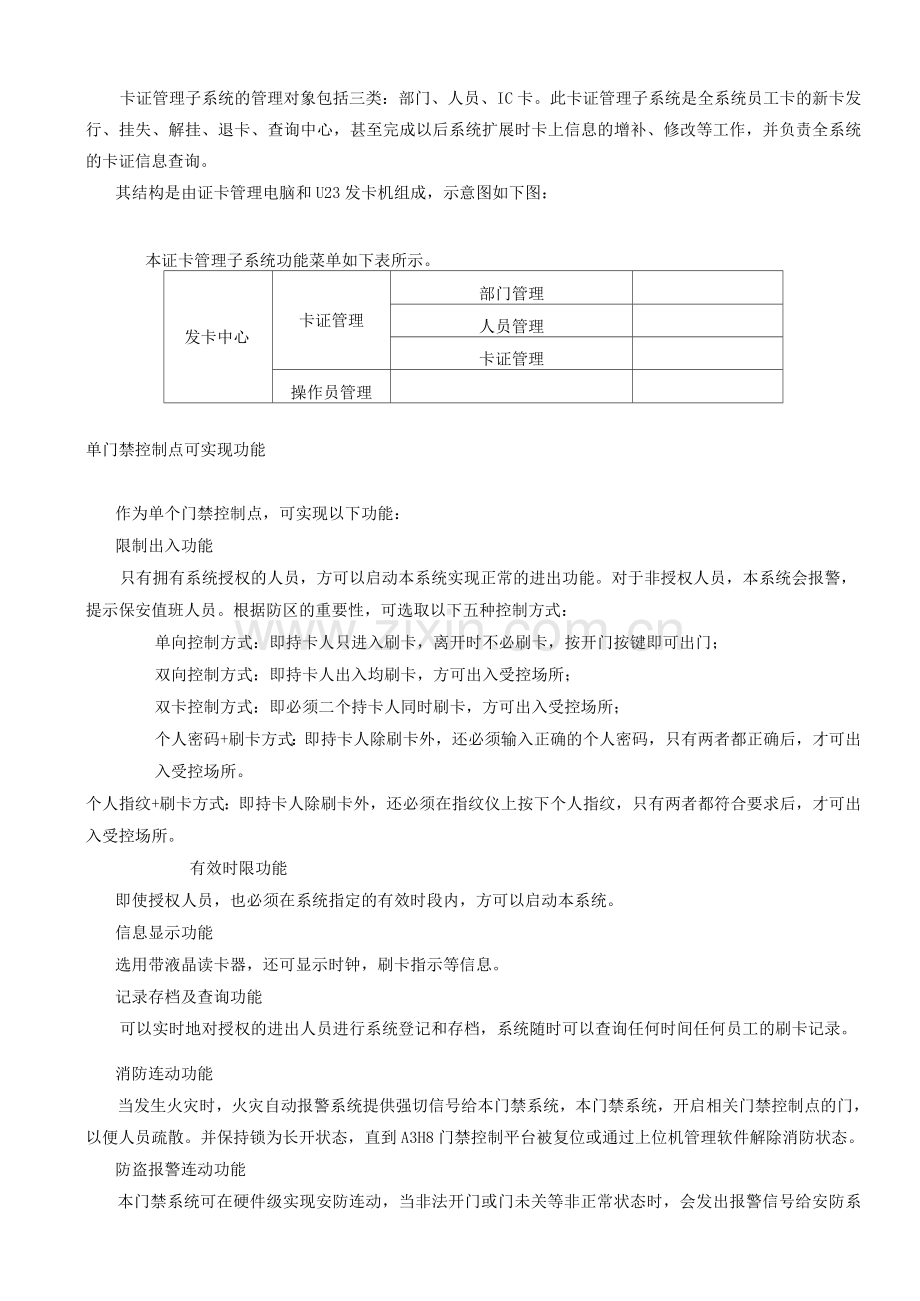

卡证管理子系统的管理对象包括三类：部门、人员、IC卡。此卡证管理子系统是全系统员工卡的新卡发行、挂失、解挂、退卡、查询中心，甚至完成以后系统扩展时卡上信息的增补、修改等工作，并负责全系统的卡证信息查询。
其结构是由证卡管理电脑和U23发卡机组成，示意图如下图：
本证卡管理子系统功能菜单如下表所示。
发卡中心
卡证管理
部门管理

人员管理

卡证管理

操作员管理

单门禁控制点可实现功能
作为单个门禁控制点，可实现以下功能：
限制出入功能
只有拥有系统授权的人员，方可以启动本系统实现正常的进出功能。对于非授权人员，本系统会报警，提示保安值班人员。根据防区的重要性，可选取以下五种控制方式：
单向控制方式：即持卡人只进入刷卡，离开时不必刷卡，按开门按键即可出门；
双向控制方式：即持卡人出入均刷卡，方可出入受控场所；
双卡控制方式：即必须二个持卡人同时刷卡，方可出入受控场所；
个人密码+刷卡方式：即持卡人除刷卡外，还必须输入正确的个人密码，只有两者都正确后，才可出入受控场所。
个人指纹+刷卡方式：即持卡人除刷卡外，还必须在指纹仪上按下个人指纹，只有两者都符合要求后，才可出入受控场所。
有效时限功能
即使授权人员，也必须在系统指定的有效时段内，方可以启动本系统。
信息显示功能
选用带液晶读卡器，还可显示时钟，刷卡指示等信息。
记录存档及查询功能
可以实时地对授权的进出人员进行系统登记和存档，系统随时可以查询任何时间任何员工的刷卡记录。
消防连动功能
当发生火灾时，火灾自动报警系统提供强切信号给本门禁系统，本门禁系统，开启相关门禁控制点的门，以便人员疏散。并保持锁为长开状态，直到A3H8门禁控制平台被复位或通过上位机管理软件解除消防状态。
防盗报警连动功能
本门禁系统可在硬件级实现安防连动，当非法开门或门未关等非正常状态时，会发出报警信号给安防系统，由安防系统作报警连动处理。
防协迫报警功能
对于某些重要办公场所，设置带密码键盘读卡器，如出现本单位员工给外来人员协迫要进入该办公区时，员工可通过“刷卡+密码”开门，密码为8位数字，前4位为开门密码，后4位为报警密码，当员工只输入前4位数字时，该门打开不报警，当输入8位数字时，该门打开同时系统发出报警信号给监控中心，值班员收到报警信号采取应急措施。
兼容“羊城通”技术
能实现与城市交通的IC卡系统技术兼容，方便用户在园区、大厦内出入自如。
8.4门禁子系统软件功能
TECSUN T3H8系统软件同TECSUN T3H8门禁控制平台一样，只要有IP地址的地点，即可安装。一般地，可分别将TECSUN T3H8系统软件：监控中心模块、管理中心模块、通讯中心模块安装在不同的网络计算机上，以适应不同的管理要求。例如，可将监控中心安装在保安室，这个模块仅有实时监控和报警功能;将管理中心模块安装在行政部，这个模块可有效地进行卡片的发行管理、门区/时区的管理、人员流向统计等；将通讯中心安装在网管部，这个模块负责全系统的信息传递及通讯工作，同时可以安全地配置管理门禁控制设备。当然，也可以只用一台PC机，同时加载3个模块。
通讯中心管理软件
在本门禁管理系统中，可利用系统服务器作为全系统的数据库及通讯中心。主要功能如下:
搜索控制器
进行门设置
数据备份设置
发送控制器设置
进行实时监控
查看在线用户
本通讯模块的功能菜单如下图所示:
通讯中心
系统注册

输入注册号码，解锁功能模块
门禁记录

观察控制器实时记录
通讯设置
通讯进程
观察控制器与通讯中心的通讯情况
发送列表
详细记录命令和数据的发送情况
接受列表
详细记录命令和数据的接收情况
控制器管理

搜索和设置控制器IP属性
门设置

设置控制器所控制门的各项参数
在线客户

观察连接到通讯中心的各个监控软件的连接情况
系统设置

设置通讯中心运行所必须的参数

管理中心管理软件
本模块主要负责时组、门区、出入权限的管理工作。主要功能如下:
时组管理修改各个通行时组的设置
管理中心
门禁授权公共权限对某些公共大门设置公共权限，所有人员均被授
权出入

部门权限
对某部门办公室门设置部门权限，该部门人员均被授权出入
职员权限
设置个人在一个或多个门的权限
门区管理
增加/删除门区加载测除地图
规划不同的门点从属于不同的管理区域
查询报表
按时间
按员工卡号
按员工姓名
按门名称
按门禁类型
信息下传

监控中心管理软件
本模块主要为保安所用，通过监控界面,保安可实时的远程监控到门禁的开关状态，当出现非正常状态时，可自动弹出报警窗,并可实现远程软件开门等功能。。主要功能如下：
监控中心
系统功能
锁定监控界面
锁定当前的监控界面，不允许其他人操作
交班
让另外一个操作员登录本软件
退出系统
退出界面
版面设置

定制监控窗显示或不显示某些部分
监控设置

定制监控窗以何种方式显示门禁事件
参数设置

设置监控中心运行所需要的参数
门禁操作
软件开门
开某扇门
软件关门
关某扇门
消防连动
设置对某扇门进行消防报警
长时间开门
长时间开启某扇门
撤销报警
撤销报警信息
清除记录
清除界面上的门禁记录
撤销地图排序
撤销地图监控里门的排列位置
保存地图排序
保存地图监控里门的排列位置
统计报表
查看门禁事件

8.5安装位置:
在一楼机房的入安装一台门禁读卡机；在十楼天台出安装一台门禁读卡机；在设备房门安装一台门禁读卡机；在屋顶楼梯出分别安装一台门禁读卡机。整栋科技大厦规划安装门禁读卡机5台。门禁控制器分别安装在弱电井。
系统所需线材RVVP4*0.5mm2控制线238米，RVV3*1.5电源线为238米，RVVP4*0.3mm2控制线为186米。
