中粒式改性沥青混凝土施工方案.docx

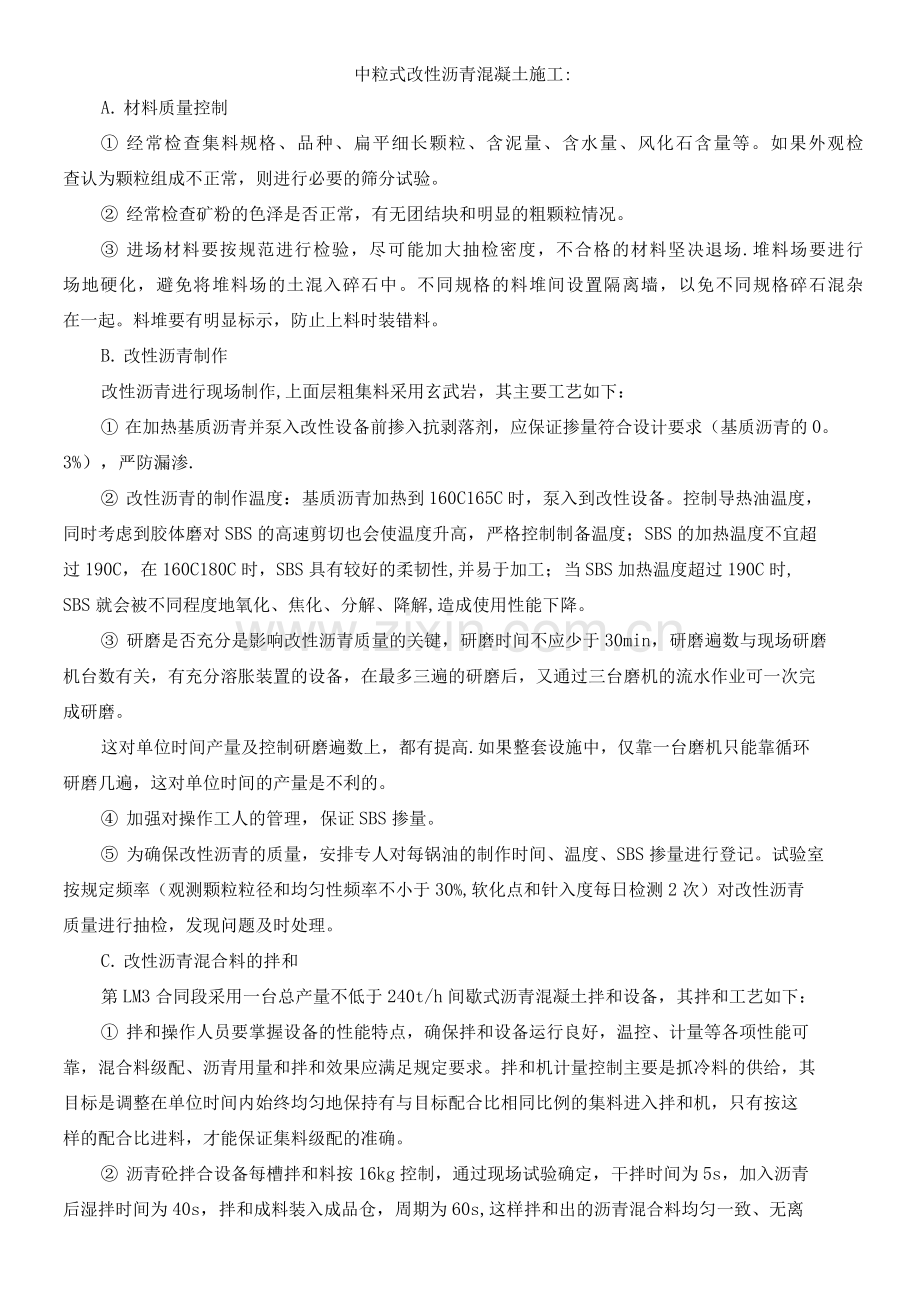

中粒式改性沥青混凝土施工:
A. 材料质量控制
① 经常检查集料规格、品种、扁平细长颗粒、含泥量、含水量、风化石含量等。如果外观检
查认为颗粒组成不正常，则进行必要的筛分试验。
② 经常检查矿粉的色泽是否正常，有无团结块和明显的粗颗粒情况。
③ 进场材料要按规范进行检验，尽可能加大抽检密度，不合格的材料坚决退场.堆料场要进行
场地硬化，避免将堆料场的土混入碎石中。不同规格的料堆间设置隔离墙，以免不同规格碎石混杂
在一起。料堆要有明显标示，防止上料时装错料。
B. 改性沥青制作
改性沥青进行现场制作,上面层粗集料采用玄武岩，其主要工艺如下：
① 在加热基质沥青并泵入改性设备前掺入抗剥落剂，应保证掺量符合设计要求（基质沥青的0。
3%），严防漏渗.
② 改性沥青的制作温度：基质沥青加热到160C165C时，泵入到改性设备。控制导热油温度，
同时考虑到胶体磨对SBS的高速剪切也会使温度升高，严格控制制备温度；SBS的加热温度不宜超
过190C，在160C180C时，SBS具有较好的柔韧性,并易于加工；当SBS加热温度超过190C时,
SBS就会被不同程度地氧化、焦化、分解、降解,造成使用性能下降。
③ 研磨是否充分是影响改性沥青质量的关键，研磨时间不应少于30min，研磨遍数与现场研磨
机台数有关，有充分溶胀装置的设备，在最多三遍的研磨后，又通过三台磨机的流水作业可一次完
成研磨。
这对单位时间产量及控制研磨遍数上，都有提高.如果整套设施中，仅靠一台磨机只能靠循环
研磨几遍，这对单位时间的产量是不利的。
④ 加强对操作工人的管理，保证SBS掺量。
⑤ 为确保改性沥青的质量，安排专人对每锅油的制作时间、温度、SBS掺量进行登记。试验室
按规定频率（观测颗粒粒径和均匀性频率不小于30%,软化点和针入度每日检测2次）对改性沥青
质量进行抽检，发现问题及时处理。
C. 改性沥青混合料的拌和
第LM3合同段采用一台总产量不低于240t/h间歇式沥青混凝土拌和设备，其拌和工艺如下：
① 拌和操作人员要掌握设备的性能特点，确保拌和设备运行良好，温控、计量等各项性能可
靠，混合料级配、沥青用量和拌和效果应满足规定要求。拌和机计量控制主要是抓冷料的供给，其
目标是调整在单位时间内始终均匀地保持有与目标配合比相同比例的集料进入拌和机，只有按这
样的配合比进料，才能保证集料级配的准确。
② 沥青砼拌合设备每槽拌和料按16kg控制，通过现场试验确定，干拌时间为5s，加入沥青

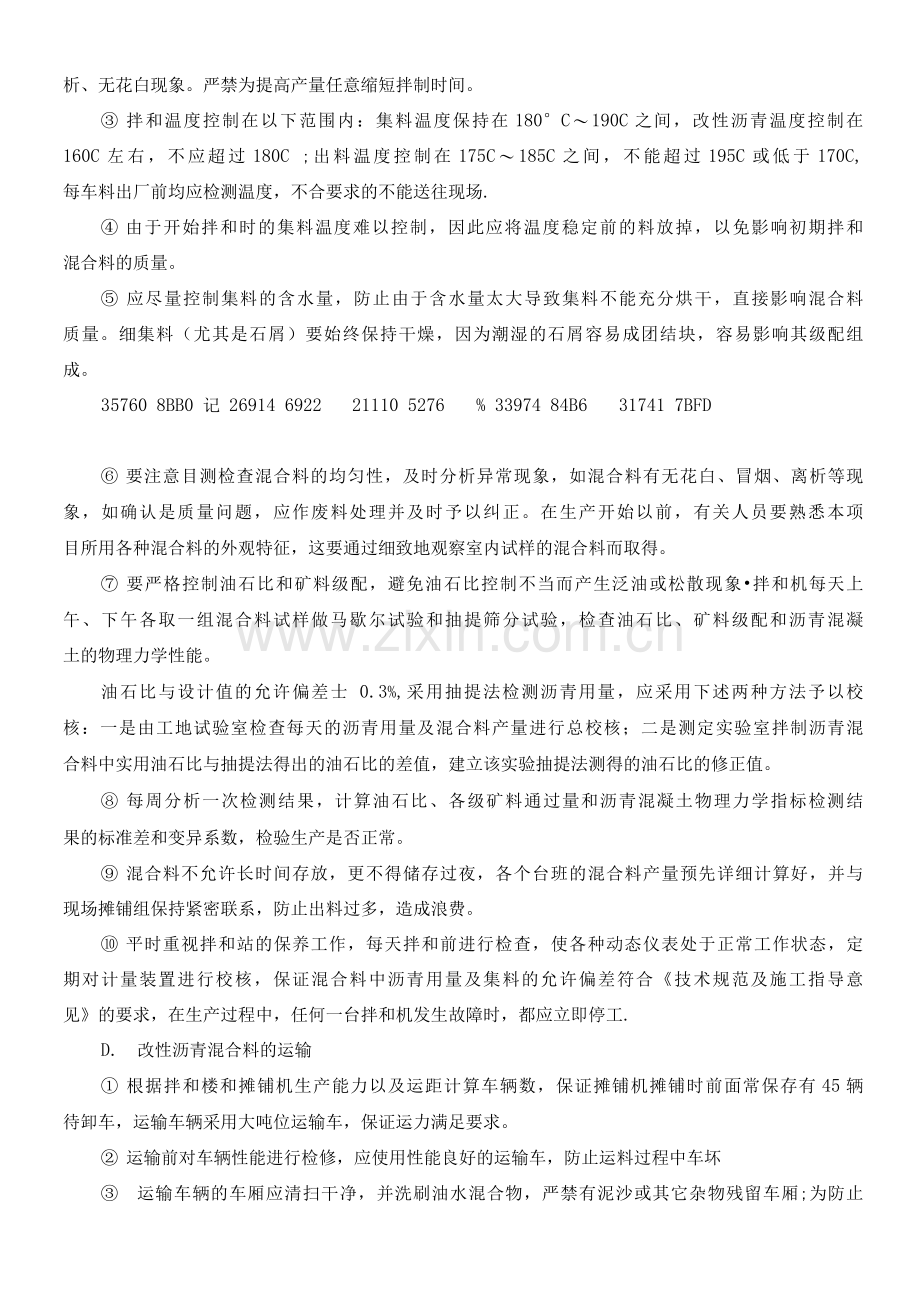

后湿拌时间为40s，拌和成料装入成品仓，周期为60s,这样拌和出的沥青混合料均匀一致、无离析、无花白现象。严禁为提高产量任意缩短拌制时间。
③ 拌和温度控制在以下范围内：集料温度保持在180°C〜190C之间，改性沥青温度控制在
160C左右，不应超过180C ;出料温度控制在175C〜185C之间，不能超过195C或低于170C,
每车料出厂前均应检测温度，不合要求的不能送往现场.
④ 由于开始拌和时的集料温度难以控制，因此应将温度稳定前的料放掉，以免影响初期拌和
混合料的质量。
⑤ 应尽量控制集料的含水量，防止由于含水量太大导致集料不能充分烘干，直接影响混合料
质量。细集料（尤其是石屑）要始终保持干燥，因为潮湿的石屑容易成团结块，容易影响其级配组
成。
35760 8BB0 记 26914 6922 21110 5276 % 33974 84B6 31741 7BFD
⑥ 要注意目测检查混合料的均匀性，及时分析异常现象，如混合料有无花白、冒烟、离析等现
象，如确认是质量问题，应作废料处理并及时予以纠正。在生产开始以前，有关人员要熟悉本项
目所用各种混合料的外观特征，这要通过细致地观察室内试样的混合料而取得。
⑦ 要严格控制油石比和矿料级配，避免油石比控制不当而产生泛油或松散现象•拌和机每天上
午、下午各取一组混合料试样做马歇尔试验和抽提筛分试验，检查油石比、矿料级配和沥青混凝
土的物理力学性能。
油石比与设计值的允许偏差士 0.3%,采用抽提法检测沥青用量，应采用下述两种方法予以校
核：一是由工地试验室检查每天的沥青用量及混合料产量进行总校核；二是测定实验室拌制沥青混
合料中实用油石比与抽提法得出的油石比的差值，建立该实验抽提法测得的油石比的修正值。
⑧ 每周分析一次检测结果，计算油石比、各级矿料通过量和沥青混凝土物理力学指标检测结
果的标准差和变异系数，检验生产是否正常。
⑨ 混合料不允许长时间存放，更不得储存过夜，各个台班的混合料产量预先详细计算好，并与
现场摊铺组保持紧密联系，防止出料过多，造成浪费。
⑩ 平时重视拌和站的保养工作，每天拌和前进行检查，使各种动态仪表处于正常工作状态，定
期对计量装置进行校核，保证混合料中沥青用量及集料的允许偏差符合《技术规范及施工指导意
见》的要求，在生产过程中，任何一台拌和机发生故障时，都应立即停工.
D. 改性沥青混合料的运输
① 根据拌和楼和摊铺机生产能力以及运距计算车辆数，保证摊铺机摊铺时前面常保存有45辆
待卸车，运输车辆采用大吨位运输车，保证运力满足要求。
② 运输前对车辆性能进行检修，应使用性能良好的运输车，防止运料过程中车坏
③ 运输车辆的车厢应清扫干净，并洗刷油水混合物，严禁有泥沙或其它杂物残留车厢;为防止沥青混合料与车厢板粘结，在车厢侧板和底部涂1:3的柴油水混合液。
④ 装料过程中，为减少沥青混合料的粗细颗粒离析现象，应缩短出料到车厢的装料距离，往
车厢内装一斗料，车就移动一次位置。
⑤ 不管是否刮风、下雨，运料车均应用完好的双层蓬布覆盖设施，以便保温、防雨或避免污染
环境。
⑥ 运料途中运料车不得随意停驶，尽量匀速行进，避免突然加速和急刹车.
⑦ 采用数字显示插入式热电偶温度计检测沥青混合料的出厂温度和运到现场的温度，插入深
度大于150 ，在运料车侧面中部设专用检测孔，孔距车厢底面约3 .
⑧ 在摊铺现场应凭运料单收料，并检查沥青混合料的质量，检查混合料的颜色是否一致，有无
花白料，有无结团或严重离析现象，温度是否在容许的范围内.如混合料的温度过高或过低,应该废
弃不用，已结块或已遭雨淋的混合料也应废弃不用。
⑨ 卸料后，对残余的混合料应及时清除，防止结硬.
E。改性沥青混合料的摊铺
① 处理下承层，下承层的清扫、修补、处理是一项极其重要的工作，必须予以重视。该项工作
应在摊铺前1天完成，并验收确认.具体要求如下：
36568 8ED8 38439 9627 V 35844 8C04 谄 9C
1） 彻底清扫、冲洗下承层的污染物，砂浆和其它浮渣应用钢刷擦清。
2） 下承层的坑槽、松散和其它病害应按规定用沥青混合料修补。
3） 对下承层的标高、横坡、平整度要进行检测，对影响质量且无法在上面层消除的缺陷地段
进行调平.
② 洒布粘层油.由于本工程下承层已受到一定污染，为确保上面层与下承层粘结完好，在摊铺
沥青混合料前，应对下承层、横缝接、与新铺沥青混合料接触的路缘石、雨水进水、检查井
等的侧面，均喷洒一层粘层油。其质量控制要点如下：
1） 粘层油质量应满足规范要求；
2） 粘层油用量控制在0。3〜0。4 /之间，且应洒布均匀，局部少洒或多洒的地段应用人
工补洒或予以刮除；
3） 路面有脏物尘土时应清除干净。当有沾粘的土块时，应用水刷净，待表面干燥后浇洒；
4） 当气温低于10C或路面潮湿时，不得浇洒粘层沥青；
5） 粘层沥青应保证在摊铺前乳化沥青破乳，水分蒸发完后且确保其不受污染.
③ 摊铺
1）摊铺温度宜控制在170°C〜180C之间，不得低于160C。
2） 每次摊铺前，摊铺机应调整到最佳状态，调试好螺旋布料器两端的自动料位器，并使料门
开关、链板送料器的转速相匹配。螺旋布料器的料量以略高于螺旋布料器的中心为度，使熨板的
档料板前后混合料在全宽范围内均匀分布，避免摊铺出现离析现象,并随时分析、调整粗细集料是
否均匀，检测松铺厚度是否符合规定，以便随时进行上述各项调整。摊铺混合料前，应预热熨板到
规定温度（不低于85C）,摊铺时熨平板应采用中强夯实等级，使初始压实度不小于85%,摊铺机熨
平板必须拼接紧密，不许存有缝隙，防止卡入料将路面拉出条痕。
3） 上面层摊铺厚度和平整度由平衡梁控制，不得采用钢丝引导的高程控制方式，应密切注意
平衡梁的粘料情况,发现粘料时及时清除，防止产生拉痕。摊铺机行走前，应严格按松铺标高用木板
将熨平板垫好，确保起始摊铺厚度满足要求。
4 ）连续稳定的摊铺，是提高路面平整度的最主要措施，摊铺机的摊铺速度应根据拌和机的产
量、施工机械配套情况及摊铺厚度按2.5m/min左右予以调整选择，做到缓慢、均匀不间断摊铺,
不应以快速摊铺几分钟，然后再停下来等下一车料，午饭应分批轮换进行，切忌停铺用餐，做到每
天收工停机一次.
5） 摊铺的混合料未压实前，施工人员不得进入踩踏。一般不得用人工整修，只有在特殊情况
下，需在现场技术人员指导下，允许用人工找补或更换混合料，缺陷严重时予以铲除，并调整摊
铺机或改进摊铺工艺.
6） 摊铺过程中应随时检测调整松铺厚度，确保松铺厚度偏差在0〜3 以内。目测混合料的
质量（包括拌和质量和配合比情况），发现问题及时报告技术负责人予以处理.
7） 要注意摊铺机接斗的操作程序，以减少粗集料离析。摊铺机集料斗应在刮板尚未露出，尚
有约10厚的热料时扰料，这是在运料车刚退出时进行，而且应该做到料斗两翼才恢复原位时，
下一辆运料车即可开始卸料，做到连续供料，并避免粗集料集中。
8） 严禁料车撞击摊铺机，料车应在离摊铺机前沿20处停下来，调为空档，由摊铺机靠上并
推动料车前进。随时观测摊铺质量，发现离析或其它不正常现象及时分析原因，予以处理。料车在
摊铺区洒落的散料必须及时清除。
1H239778 9B62 d! 31379 7A93
9） 遇到机器故障、下雨等原因不能连续摊铺时，及时将情况通知拌和组并报告技术负责人.
摊铺遇雨时，立即停止施工，并清除未压实成型的混合料，遭雨淋的混合料应废弃，不得卸入摊铺
机摊铺，雨后在下承层未充分干前，不得继续摊铺。
F。改性沥青混合料的压实
① SBS改性沥青混合料的压实是保证沥青上面层质量的重要原则，在保持碾压温度并在不出现
推移的前题下尽可能早压，碾压按”紧跟、慢压、高频、低幅”的原则进行。
② 混合料的碾压按初压、复压、终压三个阶段进行。
初压应紧跟摊铺机进行，改性沥青初压温度不得低于150C.初压时用双轮振动压路机以2km/h
速度进行碾压2〜3遍，碾压时驱动轮在前静压匀速前进，后退时沿前进碾压时的轮迹行 驶并振
动碾压。碾压应掌握’紧跟、慢压、强振'的原则，摊铺后初压的长度应控制在30m左右，并以此
计算压路机速度。
复压应在初压完成后紧接着进行，复压采用振动压路机和胶轮压路机进行碾压。改性沥青施工
先用振动压路机碾压4遍,再用胶轮压路机碾压2遍。（碾压遍数在试验段施工时予以调整）使混
合料压实度不低于设计密度的95%,速度掌握＞5km/h为宜。
终压终了温度不得低于1°C .终压以消除轮迹为主，应使用静力双轮压路机或关掉振动的振
动压路机并紧跟在复压后进行,
③ 碾压必须均衡、连续进行，防止温度变化导致压实度变化，影响压实度和平整度。碾压应
从路边缘向内30〜40处开始，以防止沥青混合料挤出，同时允许外侧边缘沥青冷却产生稳定的
剪切区，以利于压实。
④ 采用振动压路机压实改性沥青混合料路面时，压路机轮迹重叠宽度不应超过20 ;当采用
静载压路机，压路机轮迹应重叠1/3〜1/2的碾压宽度。
⑤ 改性沥青混合料碾压时，应有专人负责指挥协调各台压路机的碾压路线和碾压遍数，使铺
筑面在较短时间内达到规定的压实度.碾压长度不宜太短，也不宜太长，太短不便于碾压，太长温
度又会冷却，引起碾压不实，因此碾压长度一般控制在30〜50m之内。
⑥ 使用核子密度仪对压实情况进行跟踪检测，发现问题及时分析原因，调整施工工艺.核子密
度仪每测量一次应移至路外冷却，以免因高温损坏仪器，影响检测结果。
⑦ 在碾压中，应先起步后振动，先停振后停机，换向缓慢平稳，为避免碾压时混合料摊挤产
生拥包，碾压时应将驱动轮朝向摊铺机；碾压路线及方向不应突然改变；压路机折返应呈阶梯形，
不应在同一断面上，初压时不得使用轮胎压路机。
⑧ 开始碾压前，应加满水;在水箱的水喷完前，应及时加水，加水应在已冷却的成型路面上进
行，切忌由于缺水而发生粘轮现象，粘轮导致的拉痕严重影响路面的外观和质量。
⑨ 碾压作业段的起始点应有标志，最好插旗表示，以避免出现漏压现象。
⑩ 碾压后的路面在冷却前，任何车辆机械不得在路面上停放（包括加油、加水的压路机），并
防止矿料、杂物、油料等落在新铺的路面上。路面冷却至50C才能开放交通。
G。改性沥青混合料的路面接缝
12m宽的摊铺机，正常不存在纵向接缝.其横向接缝是每天都要碰到的。其平接缝的具体做法
是：摊铺机在端部前1m处将熨平板稍稍抬起驶离现场，由人工将端部混合料铲后再予以碾压，然
后用3m直尺检查平整度，并当时就将坡下部分用切割机切掉并清除，切缝必须平直，将缝边的污染物擦干净并涂刷粘层沥青。
第二天摊铺机起动前，熨平板要进行预热，将熨平板全部落在前铺的面层上，下垫木板，其厚
度为松铺厚度与压实厚度之差，熨平板前端与切缝边对齐，在螺旋布料器下布满混合料后，摊铺机
慢慢起步，摊铺成松铺厚度的沥青混合料摊铺层，用钢轮压路机从前铺的面层上横向碾压，每次
向新铺层推进10〜15 ，直至将新铺层碾压密实,再进行纵向正常碾压，用3m直尺检查接缝的纵
向平整度是否符合要求，否则应立即铲除重做，直至合格。
横向接缝应离桥梁伸缩缝20以外，不允许设在伸缩缝处，以确保伸缩缝两边路面表面的平
顺.
