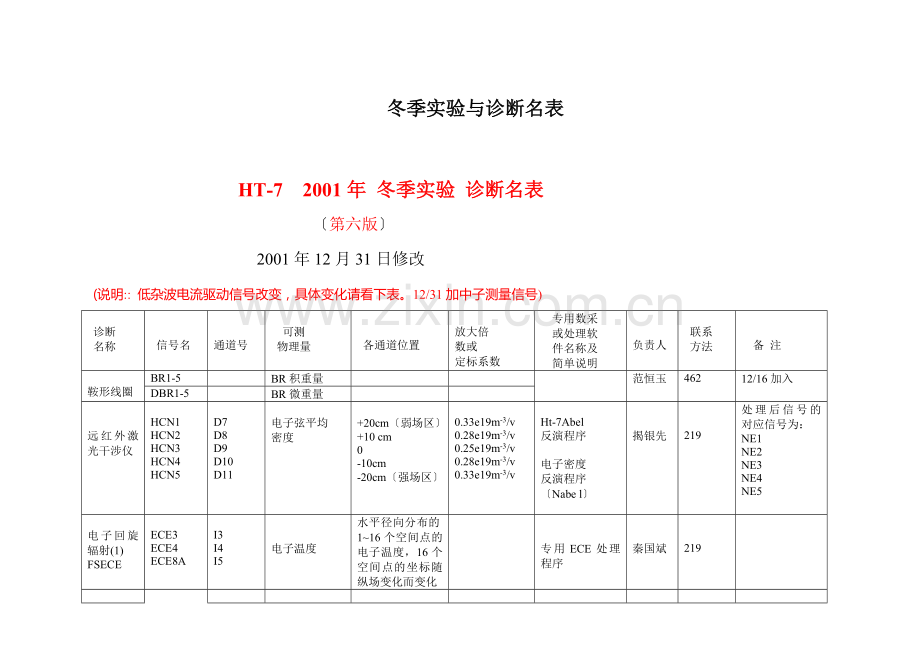

冬季实验与诊断名表
HT-7 2001年 冬季实验 诊断名表
〔第六版〕
2001年12月31日修改
(说明:: 低杂波电流驱动信号改变,具体变化请看下表。12/31加中子测量信号)
诊断
名称
信号名
通道号
可测
物理量
各通道位置
放大倍
数或
定标系数
专用数采
或处理软
件名称及
简单说明
负责人
联系
方法
备 注
鞍形线圈
BR1-5
BR积重量
范恒玉
462
12/16加入
DBR1-5
BR微重量
远红外激光干涉仪
HCN1
HCN2
HCN3
HCN4
HCN5
D7
D8
D9
D10
D11
电子弦平均
密度
+20cm〔弱场区〕
+10 cm
0
-10cm
-20cm〔强场区〕
0.33e19m-3/v
0.28e19m-3/v
0.25e19m-3/v
0.28e19m-3/v
0.33e19m-3/v
Ht-7Abel
反演程序
电子密度
反演程序
〔Nabe l〕
揭银先
219
处理后信号的对应信号为:
NE1
NE2
NE3
NE4
NE5
电子回旋辐射(1)
FSECE
ECE3
ECE4
ECE8A
I3
I4
I5
电子温度
水平径向分布的1~16个空间点的电子温度,16个空间点的坐标随纵场变化而变化
专用ECE处理程序
秦国斌
219

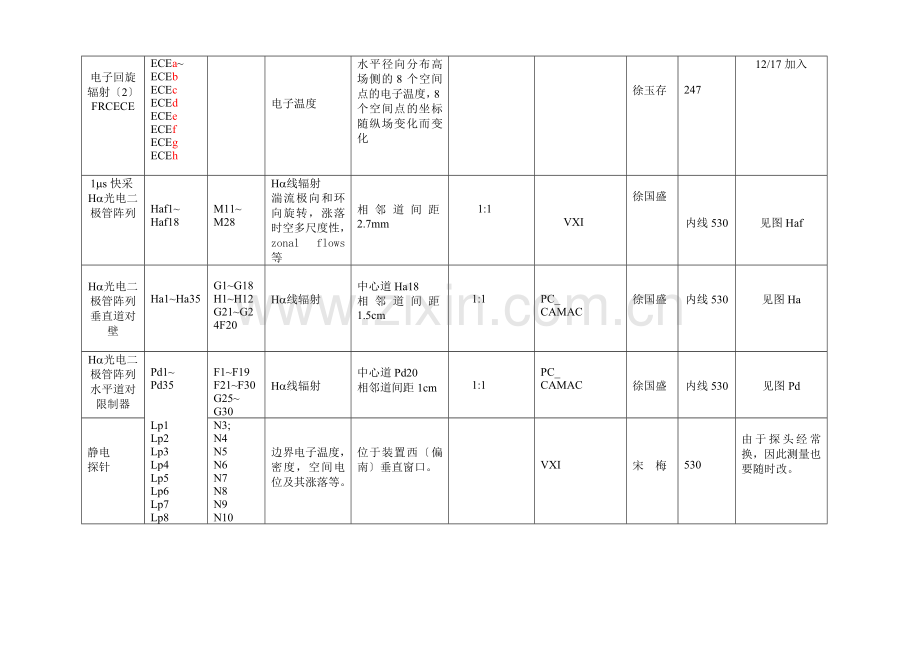

电子回旋辐射〔2〕
FRCECE
ECEa~
ECEb
ECEc
ECEd
ECEe
ECEf
ECEg
ECEh
电子温度
水平径向分布高场侧的8个空间点的电子温度,8个空间点的坐标随纵场变化而变化
徐玉存
247
12/17加入
1ms快采Ha光电二极管阵列
Haf1~
Haf18
M11~
M28
Ha线辐射
湍流极向和环向旋转,涨落时空多尺度性,zonal flows 等
相邻道间距2.7mm
1:1
VXI
徐国盛
内线530
见图Haf
Ha光电二极管阵列
垂直道对壁
Ha1~Ha35
G1~G18
H1~H12
G21~G24F20
Ha线辐射
中心道Ha18
相邻道间距1.5cm
1:1
PC_
CAMAC
徐国盛
内线530
见图Ha
Ha光电二极管阵列
水平道对限制器
Pd1~
Pd35
F1~F19
F21~F30G25~
G30
Ha线辐射
中心道Pd20
相邻道间距1cm
1:1
PC_
CAMAC
徐国盛
内线530
见图Pd
静电
探针
Lp1
Lp2
Lp3
Lp4
Lp5
Lp6
Lp7
Lp8
N3;
N4
N5
N6
N7
N8
N9
N10
边界电子温度,密度,空间电位及其涨落等。
位于装置西〔偏南〕垂直窗口。
VXI
宋 梅
530
由于探头经常换,因此测量也要随时改。
静电
探针
Is;
Vf1;
…
边界电子温度,密度,空间电位及其涨落等。
位于装置北面的一垂直窗口。
专用采集
宋 梅
530
由于探头经常换,因此测量也要随时改。
多道可见光谱
VIS1-VIS10
E1-E10
杂质分布 〔通常测 CIII〕
水平窗口观 测等离子体下 半空间〔1-中 心, 10-r=-27cm
HT-7
Abel
反演
程序
吴振伟
532
多道韧致辐射
z1-z7
E11-E17
有效电荷数分布
观 测等离子体下 半空间(1-中 心,7-r=-24cm)
5.9
12
10.7
5.3
8
6.9
5.9
运算zeff
需温度,密度
参数.
吴振伟
532
近紫外
光谱
uv1
uv2
E19
E20
Uv1,uv2
〔扫描信
号),
uv1,uv2扫描
整个等离子体
小半径,
Abel
反演
吴振伟
532
单道OV光谱
OV
E21
监测氧杂质
对等离子体
中心弦
吴振伟
532
单道OII光谱
OII
E18
监测氧杂质
对等离子体中心弦
吴振伟
532
锂干涉滤光片诊断
LII
E22
监测锂
杂质
对等离子体中心弦
吴振伟
532
可见OSMA 1
自采
PC 专用采集
测量可见 区杂质辐 射,线形 分析,氢 氘比等
对等离 子体小半径的
上半空间
万宝年
532
可 见
OSMA 2
自采
PC 专用采集
用于石墨限制器及高低场侧的测量
对石墨限制器
万宝年
532
PMT—HA涨落测量
PHaf1—PHaf16
M11-M28
观测等离子体极向或环向涨落。
对等离子体中心
周倩
532
硬X射线水平道
HXH1—HXH7
HXI,
H13-H20
和微机自采
硬X射线
HXH1在下,HXH4对赤道面,HXH7在上,每道间隔7cm。
HXI对钼限制器
石跃江
192-
7299137
硬X射线垂直道
HXHV1—HXHV11
C5-15
和微机自采
硬X射线
HXV1内侧,HXV10外侧
石跃江
192-
7299137
硬X射线角向
HXA1—HXA2
C16—C20
和微机自采
硬X射线
HXA1—HXA4与磁轴的夹角为00,450,1350和1800
石跃江
192-
7299137
软X射线能谱
SXTE1—SXTE3
微机自采
电子温度
下半空间2/3a范畴内扫描
石跃江
192-
7299137
XUV二极管阵列
XH1--43
XD1--43
H21—30
I11—30
I1—J12
K1—K4
K4—K30
L1—L16
软X射线
1:1
凌必利
软X射线垂直道
SXVO1~
SXVO18
SXV0
SXVI1~
SXVI18
(O为外侧,0为中心道,I为内侧〕
P1--P22
O5--O19
软X射线辐射
空间辨论率 1.5cm, 最外侧 27.0cm
胡立群
软X射线垂直道
MsxvO1~
MsxvO18
Msxv0
MsxvI1~
MsxvI18
微分信号
空间位置同上
胡立群
部分信号
无采集通道
12/18加入
软X射线水平道
SXHU1~
SXHU18
SXH0
SXHD1~
SXHD18
〔U为赤道面上,0为中心道, D为赤道面下〕
O20~
O28
P23~P30
Q1~Q18
S1~S2
软X射线辐射
空间辨论率 1.5cm, 最外侧 27.0cm
胡立群
类辐射量热
XUV1~
XUV16
D15~
D30
辐射功率分布
垂直窗口平均对称扇面,最外道中心位置约在270mm
〔1低场区,
16高场区〕
Abel 反演程序
朱玉宝
402/
462 / 588
总辐射功率
PR1
PR2
H21
H22
总辐射功率
西南人孔处测量
朱玉宝
462 / 588
中子测量
I
ZZ1
硬件计数
中子产额
西南人孔后测量
朱玉宝
462 / 588
12/31加
中子测量
II
ZZ2
微机采集
时刻辨论测量
位置可按需要调整
朱玉宝
462 / 588
5591603
12/31加
纵场
IT1
B30
纵场电流
刘彦琴
T.S
诊断
时刻
TS
C4
测量T.S测量时刻
赵君煜
中性粒子分析
NPA
离子温度
专用处理程序
刘胜侠
脉冲
充气
GP0
D3
南边喷嘴
罗家融
GP1
D4
北边喷嘴
低杂波电流驱动
LHCD1
LHCD2
LHCD3
LHCD4 LHCD5
LHCD6 LHCD7 LHCD8
C21
C22
C23
C24
C25
C26
C27
C28
采集坏
反射总功率
单路波导功率
单路波导功率
单路波导功率
单路波导功率
入射总功率
200kw/V
50kw/V
50kw/V
50kw/V
50kw/V
50kw/V
200kw/V
刘岳修
单家芳
刘甫坤
LHCD1从12月21日换为LHCD8,12/22开始使用
离子回旋加热信号
ICH1
ICH2
D1
D2
反射功率
入射功率
赵燕平
Ip2
Iv1
Ioh1
NIP
A1
A2
A3
A4
等离子体电流
垂直场电流
加热场
内真空室等离子体电流
*1
*1
*1
*0.5
范恒玉
钱金平
462
电
磁
测
量
信
号
IR
A5
纵场
DEC1
DEC2
DEC3
DEC4
Dec6
Dec7
Dec8
A6
A7
A8
A9
A10
A11
A12
涡流
*1
*1
*1
*1
*1
*1
*1
范恒玉
钱金平
462
ND1
ND2
A13
B9
逆磁信号
*10
*10
范恒玉
钱金平
462
PLHA
PLHC
PLVA
PLVC
A14
A15
A16
A17
A段水平位移
C段水平位移
A段垂直位移
C段垂直位移
*1
*1
*1
*1
范恒玉
钱金平
462
PPV2
PPH2
A18
A19
垂直位移
水平位移
范恒玉
钱金平
462
VP
A20
环电压
*0.1
范恒玉
钱金平
462
IP1
IP3
A21
A22
等离子体电流
*0.5
范恒玉
钱金平
462
IV2
A23
垂直场电流
*1
范恒玉
钱金平
462
IOH2
A24
加热场电流
*1
范恒玉
钱金平
462
PLHA2
PLHC2
A25
A26
水平位移
*1
*1
PLVA2
PLVC2
A27
A28
垂直位移
DML1
DML2
DML5
DML6
DMLIR
DML8
DML3
DML
DML4
DML7
DMLIP
DMLVP
DMLIOH
B1
B2
B3
B4
B5
B6
B7
B8
B14
B15
B16
B18
B19
逆磁信号
使用
专用处理程序
范恒玉
钱金平
462
IBC1
IBC2
B10
B11
偏磁场电流
*1
ISP1
B12
水平场电流
范恒玉
钱金平
462
DEF
B13
磁通
ICNT1
ICNT2
ICNT3
ICNT4
M29
M30
N1
N2
HT-7U
预演小探针
*1
范恒玉
钱金平
462
对应角度
ICBT1
ICBT2
ICBT3
ICBT4
ICBT5
M1
M2
M3
M4
M5
快采小探针
30
15
0
-15
-30
*1
*1
*1
*1
*1
范恒玉
钱金平
462
ICDT1
ICDT2
ICDT3
ICDT4
ICDT5
M6
M7
M8
M9
M10
快采小探针
30
15
0
-15
-30
*1
*1
*1
*1
*1
范恒玉
钱金平
462
IAT1
IAN1
IAT2
IAN2
IAT3
IAN3
IAT4
IAN4
IAT5
IAN5
IAT6
IAN6
IAT7
IAN7
IAT8
IAN8
IAT9
IAN9
IAT10
IAN10
IAT11
IAN11
IAT12
IAN12
N23
N24
N25
N26
N27
N28
N29
N30
01
02
03
04
N11
N12
N13
N14
N15
N16
N17
N18
N19
N20
N21
N22
A段切向、
法向小探针
90
105
120
135
150
165
180
-165
-150
-135
-120
-105
-90
-75
-60
-45
-30
-15
0
15
30
45
60
75
*1
*1
*1
*1
*1
*1
*1
*1
*1
*1
*1
*1
*1
*1
*1
*1
*1
*1
*1
*1
*1
*1
*1
*1
范恒玉
钱金平
462
