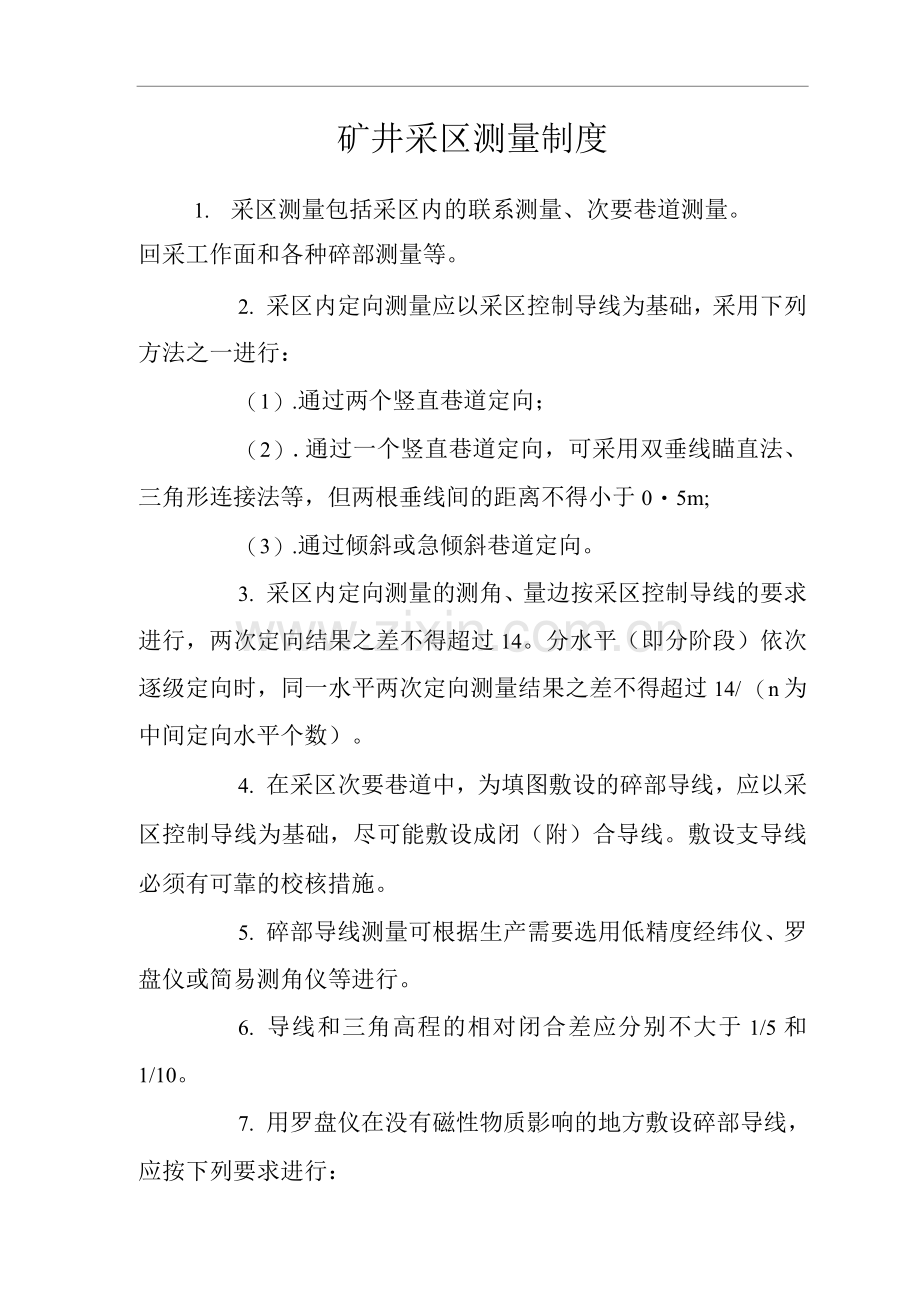

矿井采区测量制度
1. 采区测量包括采区内的联系测量、次要巷道测量。
回采工作面和各种碎部测量等。
2. 采区内定向测量应以采区控制导线为基础，采用下列方法之一进行：
（1）.通过两个竖直巷道定向；
（2）.通过一个竖直巷道定向，可采用双垂线瞄直法、三角形连接法等，但两根垂线间的距离不得小于0・5m;
（3）.通过倾斜或急倾斜巷道定向。
3. 采区内定向测量的测角、量边按采区控制导线的要求进行，两次定向结果之差不得超过14。分水平（即分阶段）依次逐级定向时，同一水平两次定向测量结果之差不得超过14/ （n为中间定向水平个数）。
4. 在采区次要巷道中，为填图敷设的碎部导线，应以采区控制导线为基础，尽可能敷设成闭（附）合导线。敷设支导线必须有可靠的校核措施。
5. 碎部导线测量可根据生产需要选用低精度经纬仪、罗盘仪或简易测角仪等进行。
6. 导线和三角高程的相对闭合差应分别不大于1/5 和 1/10。
7. 用罗盘仪在没有磁性物质影响的地方敷设碎部导线，应按下列要求进行：

a・导线边长应小于20m,导线最弱点距起始点不宜
超过2m,相对闭合差不得大于1/2;
b. 磁方位角应在导线边的两端各测一次，两次之差不得大于2° ;
c. 导线边的倾斜角，可用悬挂半圆仪测定，高程相对闭合差不得超过1/3;
d. 边长可用检查过的皮尺丈量，读至厘米。
8. 回采工作面每月的测量次数，应能满足生产和回采率计算的要求，至少须测出工作面月末位置。
9. 测量回采工作面时，还要测出充填区的位置、矿层厚度和采高等。
10. 井下碎部测量可采用支距法、极坐标法或交会法等进行。
