破堤专项施工组织设计.docx

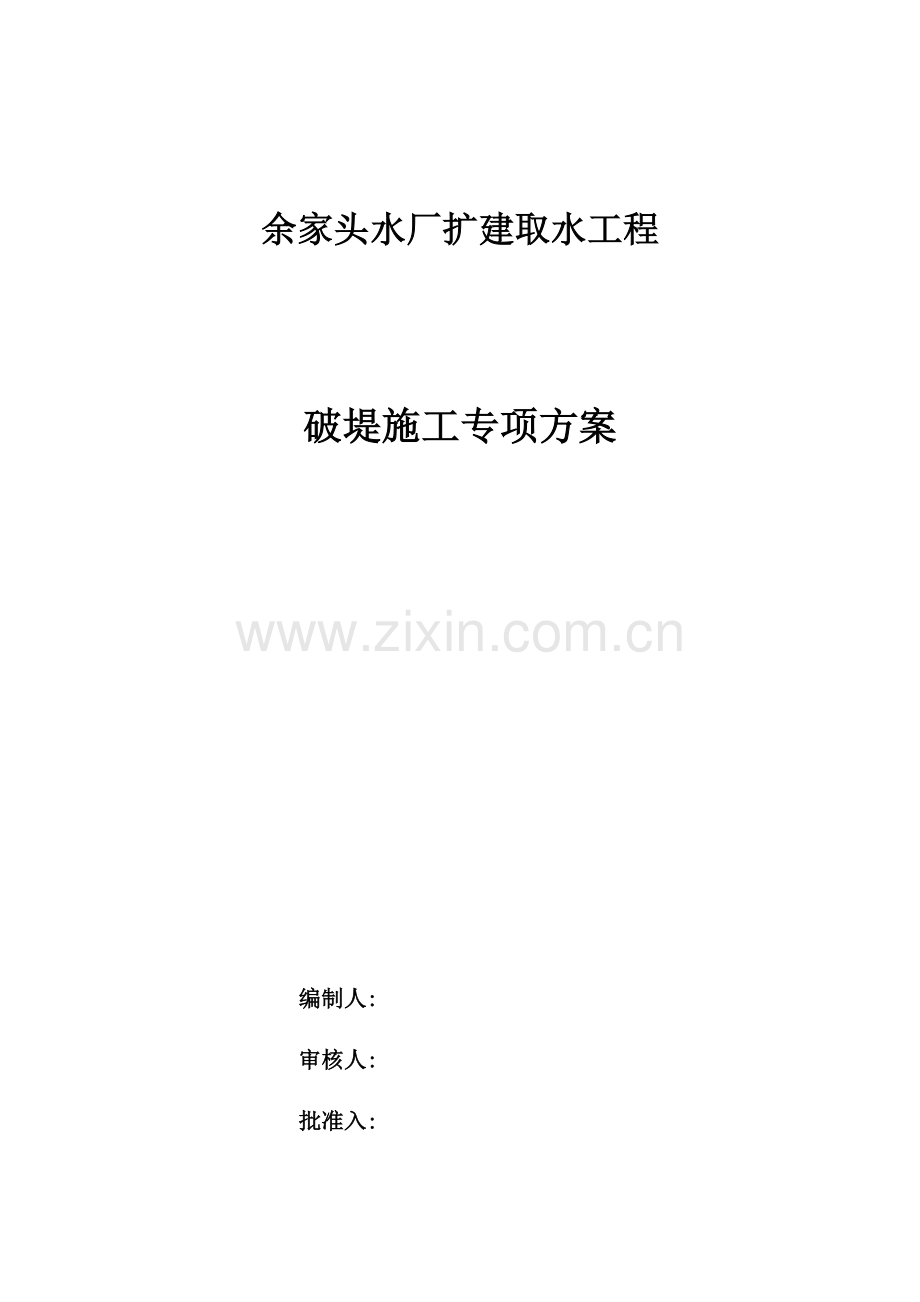

余家头水厂扩建取水工程
破堤施工专项方案
编制人:
审核人:
批准入:

XX夭创市政建设工程XX
一、工程概况1
二、编制依据1
三、施工计划安排1
四、破堤施工部署与组织1
五、破堤施工安全准备工作3
大、文明与环境保护的管理4
〔一〕文明施工4
〔二〕环境保护措施5
七、破堤平面图6

一、工程概况
本工程位于武青堤外长江边，现有余家头水厂取水泵房下游60m处，新建取水泵房采用圆形河床式干井泵房取水。泵房内径为21.0m,外径为23.4m,±0.0〔相当于高程29.97m〕以上13.89m,±0.0以下25.8m。泵房±0.0以下为钢筋砼结构，±0.0以上为框架结构。取水泵房井筒采用沉井，筏板基础。泵房沉井高30m分三次制作，二次下沉，即:第一节沉井制作高度15m,下沉高度14.5m,第二节沉井制作高度10m,下沉高度10m,第三节井筒制作高度5m和上部结构一起浇筑。新建取水泵房与武青堤使用栈桥连接，因为工程施工需要，需拆除部分防洪堤结构〔参考施工示意图〕。
二、编制依据
1、《余家头水厂扩建取水工程取水工程设计图》
2、《地质勘查报告》
施工计划安排

施工时间安排：
2013 年 12 月 3 日-2013 年 12 月 12 日
四、破堤施工部署与组织
1、部署原则
针对堤防工程防洪安全，破堤段恢复质量，堤身防渗、堤顶交通等方面的要求，参照规X和大堤的技术标准施工，施工必须服从堤防防洪安全的大局，一方面破堤施工尽量减少原来堤防的干扰，保持原堤防的稳固；另一方面，恢复工程的安全稳定、承载能力和防渗标准,必须高于原来堤防。
2、施工准备
(1) 施工人员准备
本工程劳动安排见下表
打桩施工人员：3人
挖机司机：1人
管理人员：2人
总计：6人
(2) 施工机械设备准备
主要施工机械设备：挖掘机1台、回旋钻机一台
3、施工进度计划
破堤打桩、栈桥基础施工计划总工期为10天。各工序工期安排如下：
(1) 破堤：工期为1天
(2) 堤身维护：工期为1天
(3) 打桩：工期为1天
(4) 栈桥基础：工期为4天
(5) 堤身修复：工期为3天
4、施工工艺
(1) 先用带风地的挖掘机拆除已建防洪堤，拆除防洪堤的长度为3m,宽度为4!^,开挖至标高23.76m (与桩施工作业面平)。栈桥基础需开挖长度为3m,宽度为1.2m，深度为1m基坑。拆除所产生的块石和土方等材料运至施工作业区旁边堆放，以供修复防洪堤使用。
(2) 平整防洪堤上的施工平面后采用土墙进行边坡支护，防止塌方对堤身造成破坏。
(3) 采用临时围栏将施工作业面围挡，悬挂安全警示标志，做好安全工作。
(4) 桩基施工，栈桥基础施工。
(5) 施工完进行堤身恢复，因施工留下的施工缝采用细石回填夯实，恢复原武青堤石面层。
项目部将集中进行突击施工，合理安排好工种之间的衔接与配台，减少窝工，缩短破堤施II期尽量减少工作日。采取措施，保证开挖边坡稳定。
五、破堤施工安全准备工作
安全施工是关系到施工人员的生命安全和国家财产不受损失，关系到工程建设的关键。因此，在施工过程中，必须贯彻“安全第一〞和“预防为主〞的安全方针，安全管理，做到安全生产和文明生产。加强安全施工思想教育、安全知识教育、法制教育。健全安全保证组织体系、明确施工设备与生产安全标准、落实安全生产责任制。
大、文明与环境保护的管理
〔一〕文明施工
1、树立现代文明意识
本公司结合工程的实际情况对全体员工进行文明施工教育，自上而下建立文明施工责任制。
2、统一合理地布谿施工现场
本工程准备在破堤段进行统一的规则，测量出破堤X围，合理地划定材料贮存、地放、施工机械设备的停放场所，混凝土的制配、运输道路、废料的处理、废渣堆弃所需的场地，以及供电供水、排水系统、施工道路等所需场地。同时，在施II期间按照划定的区域进行检查管理，保持施工现场的整洁卫生，按照5S标准执行落实。
3、规X材料贮存，施工机械管理
对施工现场的砂石、水泥、钢筋等各种工程建材，按照有关质贮存的相关规定，分门别类人库与整齐存放，并树立统一制作的标识牌,标明材料的名称、规格、数量、进场时间、试验状态，防止混乱误用。
4、公示工程建设有关内容与监理
破堤施工期间，在施工现场悬挂施工标牌，告示工程名称、规模、开竣工日期，以及建设、设计监理、质量监督、施工单位名称，施工项目经理、技术、质检、安全生产负责人的XX,监督。
5、加强饮食卫生与环卫管理
.^
施工现场和生活区设谿有加锁的茶桶，保证清洁茶水供应，食堂、厨房配备消毒柜、冷柜，对茶具、餐具及时消毒，生熟食物分开贮藏,保证所供食物符合卫生检查标准，经常打扫施工现场、生活区域个人卫生，及时消除垃圾、污水、冲洗厕所，并进行卫生检查。
〔二〕环境保护措施
环境保护是文明施工的条件，一个工程施工的条件好坏，直接影响到工程质量、进度的关键，为此，环境保护措施在施工过程中较为重要。本工程在此方面采取措施如下：
1、增强环境意识
加强对国家环境保护法的学习，增强环境保护观念，遵守环境保护的有关规定，服从当地环境保护部门的管理。
2、散件、流体物资运输
工程施工运输散件、流体物资的车辆，采取措施封闭缝隙，防止沿途飞扬与渗漏，并在施II作的出把粘附的污物清洗干净后出场。
3、废料、废渣、垃圾、污物处理
1〕废料、废渣、垃圾在指定的地点地弃，需外运出施工现场者,按规定的路线及时外运至规定的地点。
2〕废水、泥浆、油污处理
生产、生活污水通过排水系统，及时排放至规定的区域，油污、泥浆经沉淀过滤后按规定排放。
4、保证施工现场排水沟、管等排水系统畅通。

5、工程完成后及时撒退施工设备，拆除临建设施，平整场地，
做到工完场清。
6、爱护施工区花草、树木，采取措施避免损坏。
七、破堤平面
破堤布置图
新建栈桥
破堤区域
IE
I-—3"'-'
3八牧

注明：、破堤面积：
11+ 1二 M
