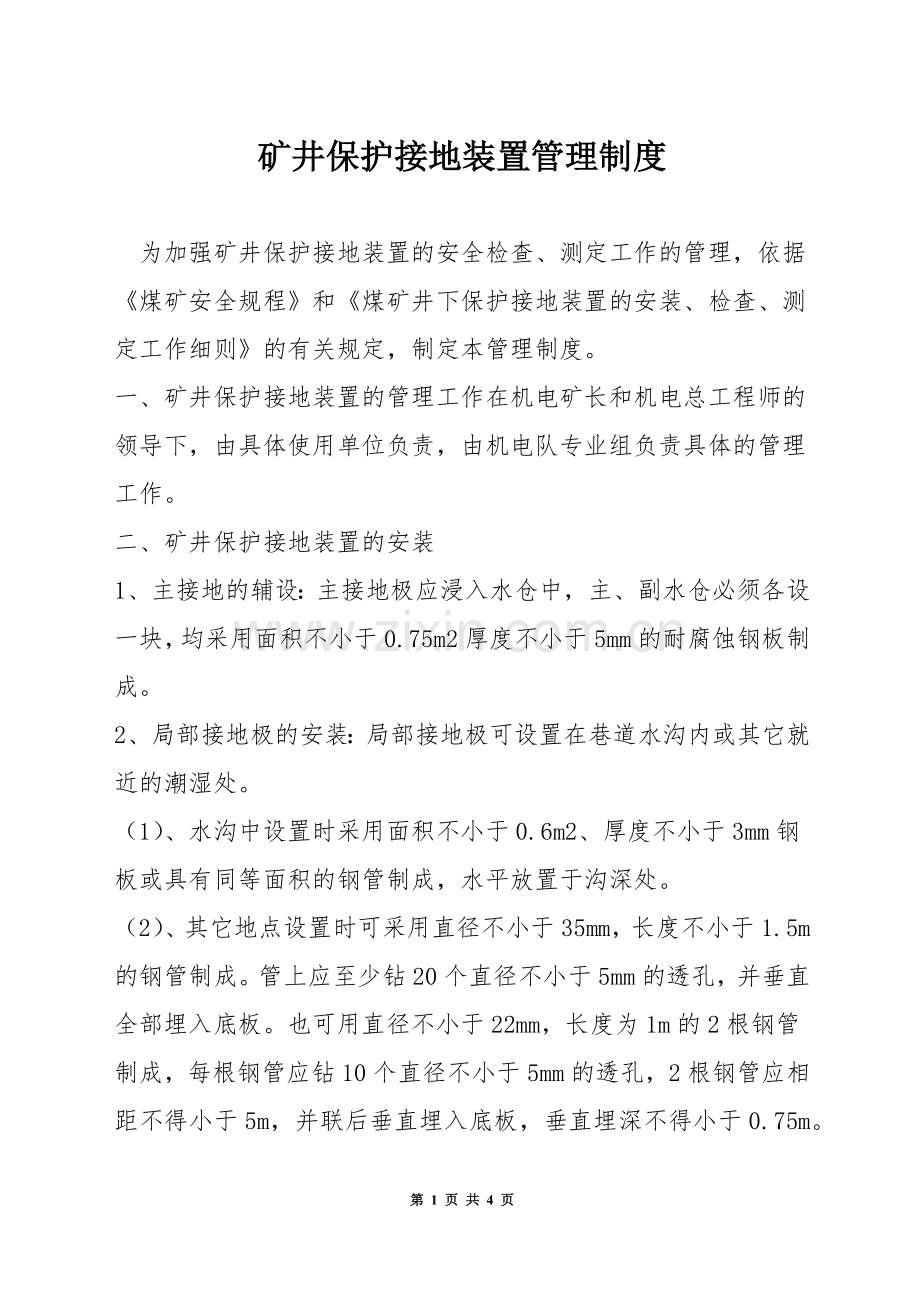

矿井保护接地装置管理制度

为加强矿井保护接地装置的安全检查、测定工作的管理，依据《煤矿安全规程》和《煤矿井下保护接地装置的安装、检查、测定工作细则》的有关规定，制定本管理制度。
一、矿井保护接地装置的管理工作在机电矿长和机电总工程师的领导下，由具体使用单位负责，由机电队专业组负责具体的管理工作。
二、矿井保护接地装置的安装
1、主接地的辅设：主接地极应浸入水仓中，主、副水仓必须各设一块，均采用面积不小于0.75m2厚度不小于5mm的耐腐蚀钢板制成。
2、局部接地极的安装：局部接地极可设置在巷道水沟内或其它就近的潮湿处。
（1）、水沟中设置时采用面积不小于0.6m2、厚度不小于3mm钢板或具有同等面积的钢管制成，水平放置于沟深处。
（2）、其它地点设置时可采用直径不小于35mm，长度不小于1.5m的钢管制成。管上应至少钻20个直径不小于5mm的透孔，并垂直全部埋入底板。也可用直径不小于22mm，长度为1m的2根钢管制成，每根钢管应钻10个直径不小于5mm的透孔，2根钢管应相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m。
3、辅助接地的安装：
（1）、检漏保护装置的辅助接地应单独设置，规格要求与局部接地极相同，并距局部接地极的直线距离不小于5m。
（2）、煤（岩）电钻、照明信号综合保护装置的辅助接地极，可采用直径不小于22mm，长度不小于500mm的钢管垂直埋设。
4、接地线的连接：
（1）、连接主接地极的接地母线，应采用截面不小于50mm2的铜线或截面不小于100mm2的镀锌铁线或厚度不小于4mm截面不小于100mm2的扁钢。
（2）、电气设备的外壳与接地母线或局部接地极的连接，电缆连接装置两头的铠装、铅皮的连接，应采用截面积不小于25mm2的铜线或截面不小于50mm2的镀锌铁线或厚度不小于4mm截面不小于50mm2的扁钢。
（3）、额定电压低于或等于127V的电气设备的接地导线、连接导线可采用截面积不小于6mm2的裸铜线。
（4）、气设备的接地方法按照《煤矿井下保护接地装置的安装、检查、测定工作细则》执行。
三、接地装置的检查：
1、有值班人员的机电硐室和有专职司机的电气设备的保护接地每班必须进行一次表面检查（交接班时），并将检查情况填写《接地装置检查记录》。其他电气设备的保护接地，由维修人员进行每周不少于一次的表面检查。并将检查情况记入《接地装置检查记录》内，发现问题及时整改。每月1日将《接地装置检查记录》交机电科存档。
2、电气设备在每次安装或移动后，应详细检查电气设备接地装置的完善情况。对那些震动性较大及经常移动的电气设备，应特别注意，随时加强检查。
3、检查发现接地装置有损坏时，应立即修复。电气设备的保护接地装置未修复前禁止受电。
4、每年至少要对主接地极和局部接地极详细检查一次,其中主接地极和浸在水沟中的局部接地极应提出水面检查，如发现接触不良或严重锈蚀等缺陷，应立即处理或更换，并应测其接地电阻值。主、副水仓中的主接地极不得同时提出检查，必须保证一个在工作。
四、接地装置接地电阻的测定：
1、在有瓦斯及煤尘爆炸危险的地点进行接地电阻测定时，应采用本质安全型接地摇表；如采用普通型仪器时，只准在瓦斯浓度1%以下的地点使用，并采取一定的措施，报有关部门审批。
2、井下总接地网的接地电阻的测定，每季至少一次；新安装的接地装置，在投入运行前，应测其接地电阻值并必须将测定数据记入《接地装置接地电阻测量记录》中，交机电科存档。
3、接地网上任一保护接地点的接地电阻值不得超过2欧姆，局部接地极接地电阻值不得超过80欧姆，每一移动式和手持式电气设备至局部接地极之间的保护接地用的电缆芯线和接地连接导线的电阻值，不得超过1欧姆。
4、井下保护接地装置的测定由机电队负责，其它相关区队配合。
