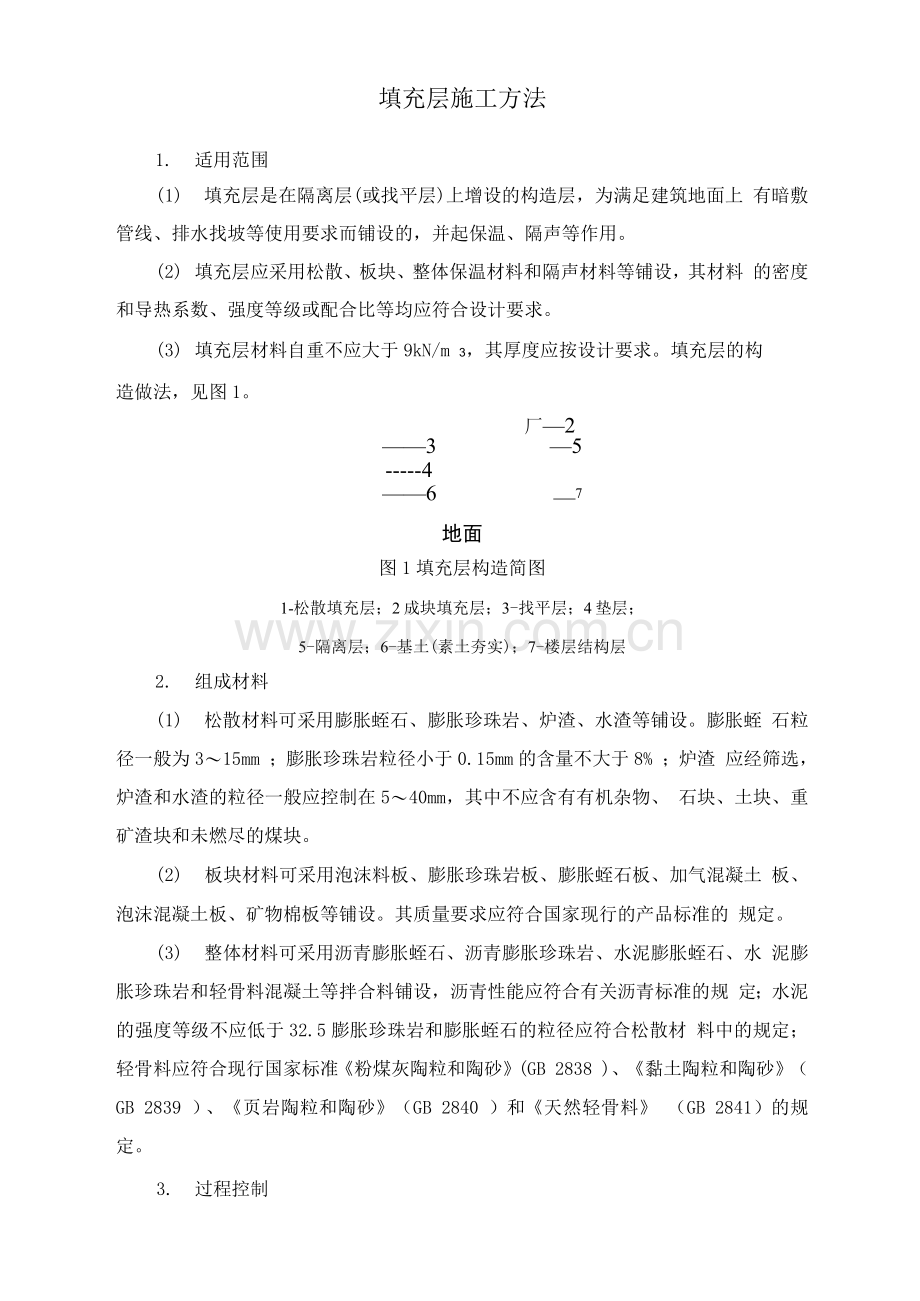

填充层施工方法
1. 适用范围
(1) 填充层是在隔离层(或找平层)上增设的构造层，为满足建筑地面上 有暗敷管线、排水找坡等使用要求而铺设的，并起保温、隔声等作用。
(2) 填充层应采用松散、板块、整体保温材料和隔声材料等铺设，其材料 的密度和导热系数、强度等级或配合比等均应符合设计要求。
(3) 填充层材料自重不应大于9kN/m 3，其厚度应按设计要求。填充层的构
造做法，见图1。
——3
4
——6
厂—2
—5
—7

地面
图1填充层构造简图
1-松散填充层；2成块填充层；3-找平层；4垫层；
5-隔离层；6-基土(素土夯实)；7-楼层结构层
2. 组成材料
(1) 松散材料可采用膨胀蛭石、膨胀珍珠岩、炉渣、水渣等铺设。膨胀蛭 石粒径一般为3〜15mm ；膨胀珍珠岩粒径小于0.15mm的含量不大于8% ；炉渣 应经筛选，炉渣和水渣的粒径一般应控制在5〜40mm，其中不应含有有机杂物、 石块、土块、重矿渣块和未燃尽的煤块。
(2) 板块材料可采用泡沫料板、膨胀珍珠岩板、膨胀蛭石板、加气混凝土 板、泡沫混凝土板、矿物棉板等铺设。其质量要求应符合国家现行的产品标准的 规定。
(3) 整体材料可采用沥青膨胀蛭石、沥青膨胀珍珠岩、水泥膨胀蛭石、水 泥膨胀珍珠岩和轻骨料混凝土等拌合料铺设，沥青性能应符合有关沥青标准的规 定；水泥的强度等级不应低于32.5膨胀珍珠岩和膨胀蛭石的粒径应符合松散材 料中的规定；轻骨料应符合现行国家标准《粉煤灰陶粒和陶砂》(GB 2838 )、《黏土陶粒和陶砂》（GB 2839 ）、《页岩陶粒和陶砂》（GB 2840 ）和《天然轻骨料》 （GB 2841）的规定。
3. 过程控制

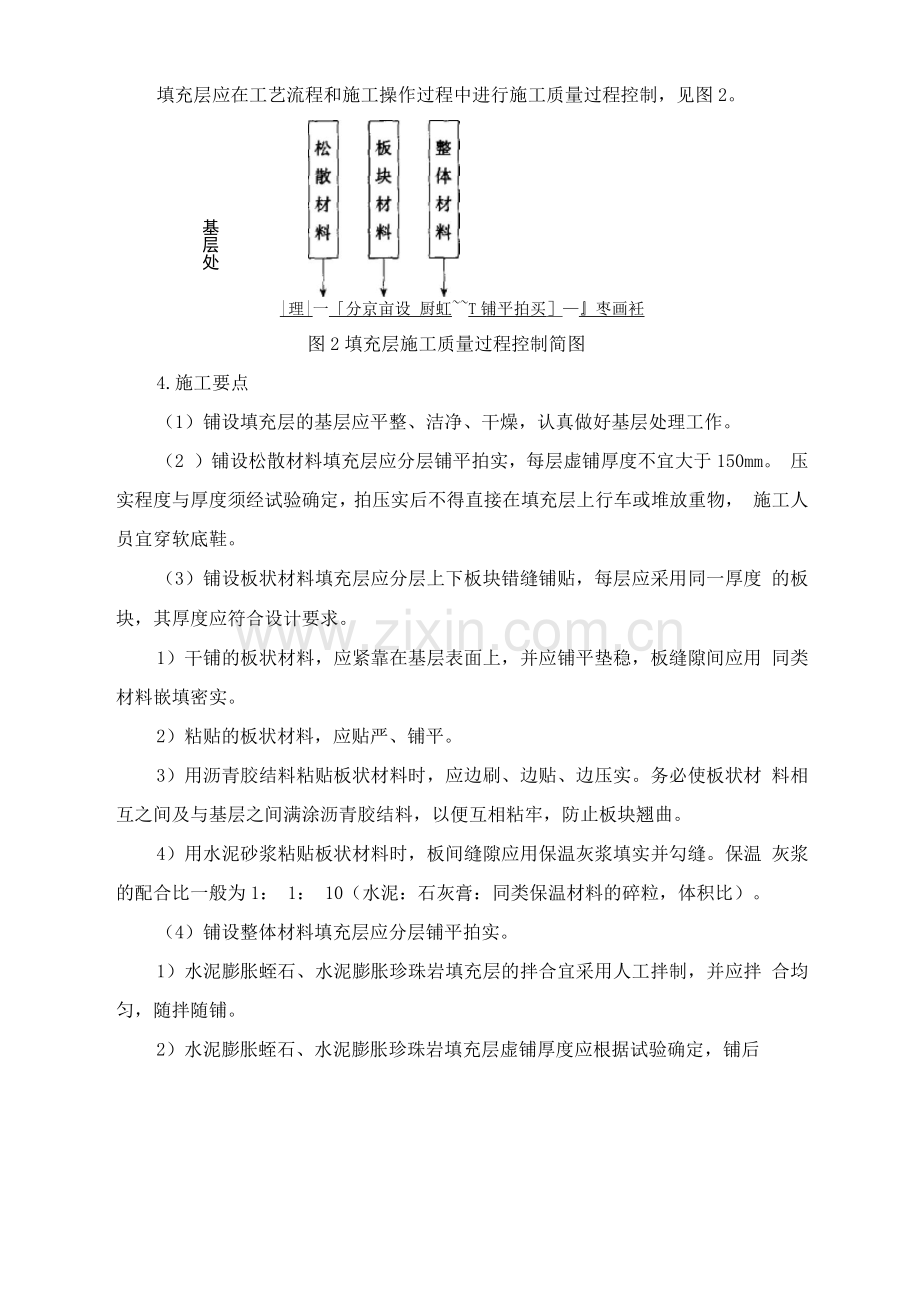

填充层应在工艺流程和施工操作过程中进行施工质量过程控制，见图2。
基层处

|理|一「分京亩设 厨虹~~T铺平拍买］—』枣画衽
图2填充层施工质量过程控制简图
4.施工要点
（1）铺设填充层的基层应平整、洁净、干燥，认真做好基层处理工作。
（2 ）铺设松散材料填充层应分层铺平拍实，每层虚铺厚度不宜大于150mm。 压实程度与厚度须经试验确定，拍压实后不得直接在填充层上行车或堆放重物， 施工人员宜穿软底鞋。
（3）铺设板状材料填充层应分层上下板块错缝铺贴，每层应采用同一厚度 的板块，其厚度应符合设计要求。
1）干铺的板状材料，应紧靠在基层表面上，并应铺平垫稳，板缝隙间应用 同类材料嵌填密实。
2）粘贴的板状材料，应贴严、铺平。
3）用沥青胶结料粘贴板状材料时，应边刷、边贴、边压实。务必使板状材 料相互之间及与基层之间满涂沥青胶结料，以便互相粘牢，防止板块翘曲。
4）用水泥砂浆粘贴板状材料时，板间缝隙应用保温灰浆填实并勾缝。保温 灰浆的配合比一般为1： 1： 10（水泥：石灰膏：同类保温材料的碎粒，体积比）。
（4）铺设整体材料填充层应分层铺平拍实。
1）水泥膨胀蛭石、水泥膨胀珍珠岩填充层的拌合宜采用人工拌制，并应拌 合均匀，随拌随铺。
2）水泥膨胀蛭石、水泥膨胀珍珠岩填充层虚铺厚度应根据试验确定，铺后
拍实抹平至设计要求的厚度。拍实抹平后宜立即铺设找平层。
3) 沥青膨胀蛭石、沥青膨胀珍珠岩填充层中，沥青加热温度不应高于240C, 使用温度不宜低于190°C;膨胀蛭石或膨胀珍珠岩的加热温度为1〜120C。拌 合料宜采用机械搅拌，色泽一致，无沥青团。压实程度根据试验确定，厚度应符 合设计要求，表面应平整。
(5) 保温和隔声材料一般均为轻质、疏松、多孔、纤维的材料，而且强度 较低。因此在贮运和保管中应防止吸水、受潮、受雨、受冻，应分类堆放，不得 混杂，要轻搬轻放，以免降低保温、吸声性能，并使板状和制品体积膨胀而遭破 坏。亦怕磕碰、重压等而缺楞掉角、断裂损坏，以保证外形完整。
(6) 每10m 3填充层材料用量见表1。
填充层材料用量(10m 3)表1
材料
单位
干铺珍 珠岩
干铺蛭 石
干铺炉 渣
水泥珍
珠岩
水泥蛭 石
沥青珍
珠岩板
水泥蛭 石块
珍珠岩
m 3
10.4

12.55

蛭石
m 3

10.4

13.06

炉渣
m 3

11.0

32.5级水泥
kg

1459
1510

沥青珍珠岩板
m 3

10.2

水泥蛭石板
m 3

10.2
5.质量标准

(1) 主控项目
1) 填充层的材料质量必须符合设计要求和国家产品标准的规定。
2) 填充层的配合比必须符合设计要求。
(2) 一般项目
1) 松散材料填充层铺设应密实；板块状材料填充层应压实、无翘曲。
2) 填充层表面的允许偏差应符合表2中的规定。
基层表面的允许偏差和检验方法表2
项 次
项 目
允许偏差（mm ）
检验
方法
基 土
垫层
找平层
填充层
隔离 层
土
砂、砂
石、碎
石、碎
砖
灰 土、 三合 土、
炉 渣、 水泥 混凝
土
木 搁 栅
毛地板
用沥青 玛帝脂 做结合 层铺设 拼花木 板、板 块面层
用水 泥砂 浆做 结合 层铺 设板 块面 层
用胶粘 剂做结 合层铺 设拼花 木板、
塑料 板、强 化复合 地板、 竹地板
面层
松 散 材 料
板 块 材 料
防
水、
防
潮、
防油
渗
拼花 实木 地
板、 拼花 实木 复合 地板
面层
其 他 种 类 面 层
1
表面平 整度
15
15
10
3
3
5
3
5
2
7
5
3
用2m靠尺和楔
形塞尺检查
2
标高
+ 0
-50
±20
±10
±5
±5
±8
士 5
±8
士 4
士 4

士 4
用水准仪检查
3
坡度
不大于房间相应尺寸的2/10,且不大于30
用坡度尺检查
4
厚度
在个别地方不大于设计厚度的1/10
用钢尺检查
