162串并联电路电压的规律解析.pptx

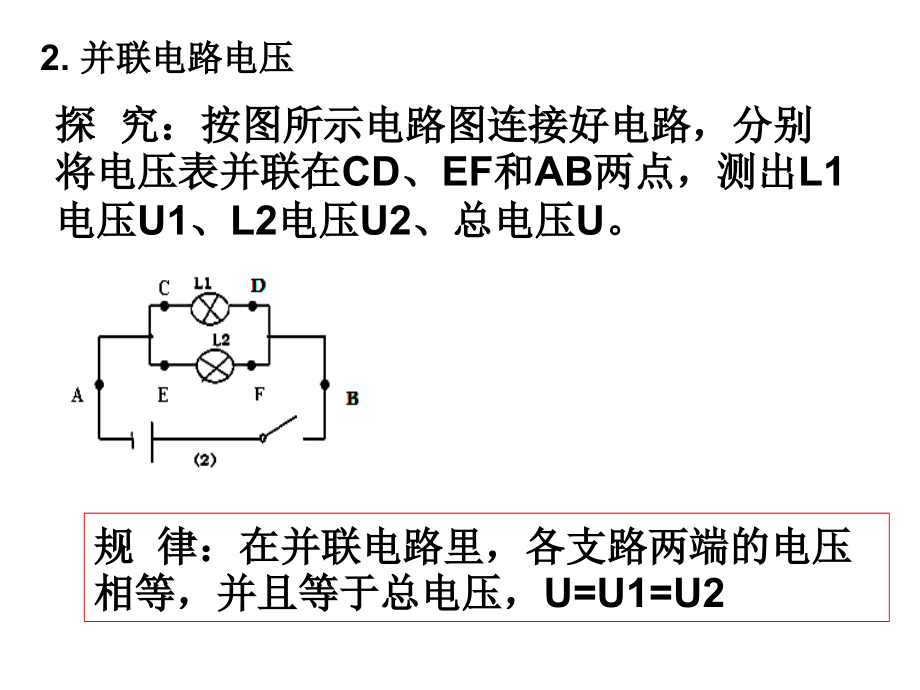

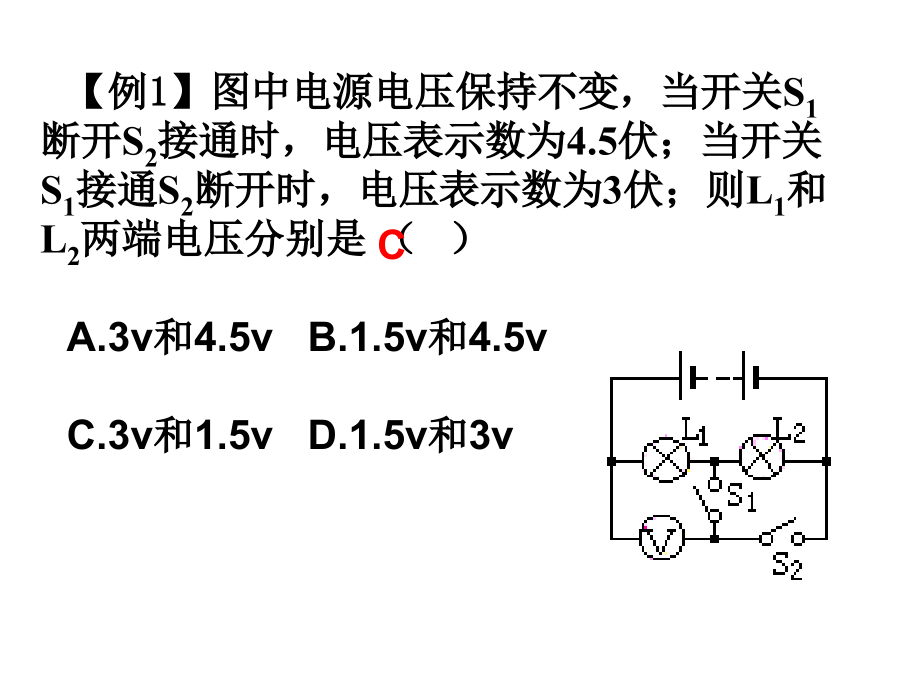

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,1.,串联电路电压,探 究：按图所示电路图连接好电路，分别将电压表并联在,AB,、,BC,和,AC,两点，测出,L1,电压,U1,、,L2,电压,U2,、总电压,U,。,规 律：串联电路的总电压等于各部分电路两端电压之和，,U=U1+U2,2.,并联电路电压,探 究：按图所示电路图连接好电路，分别将电压表并联在,CD,、,EF,和,AB,两点，测出,L1,电压,U1,、,L2,电压,U2,、总电压,U,。,规 律：在并联电路里，各支路两端的电压相等，并且等于总电压，,U=U1=U2,【,例,1】,图中电源电压保持不变，当开关,S,1,断开,S,2,接通时，电压表示数为,4.5,伏；当开关,S,1,接通,S,2,断开时，电压表示数为,3,伏；则,L,1,和,L,2,两端电压分别是（）,A.3v,和,4.5v B.1.5v,和,4.5v,C.3v,和,1.5v D.1.5v,和,3v,C,【,例,2】,如图所示，电源电压不变，开关,S,闭合时，灯,L1,、,L2,能正常发光突然，其中一个灯泡的灯丝烧断，则电表读数变化情况是,(),A,两电表读数都变大,B,两电表读数都变小,C,电压表读数不变，电流表读数变大,D,电压表读数不变，电流表读数变小,D,当堂测评,1,小明的一玩具电动火车要,9V,的电压才能起动，他要买,节干电池并将它们,联使用才行。,6,串联,2,串联电路的总电压,各部分电路两端的,，并联电路各支路两端的电压,。,等于,电压的和,相等,3,四只完全相同的灯泡串联后直接接在某一电源两端而正常发光，用电压表测出一只灯两端电压为,3.8V,，则该电源电压约为,；如果将四只灯泡并联在该电源两端，则可能出现的现象是,。,15.2V,烧坏,1.,如图甲所示电路，电源电压为,6V,，当,S,闭合时，电压表的读数如图乙所示，则,L1,两端的电压为,V,，,L2,两端的电压为,V,。,4.5,1.5,分层作业,2.,如图所示电路，,R,1,和,R,2,的连接方式是,联若电源电压为,3V,，则,R,1,两端电压为,V,若通过,R,1,和,R,2,的电流分别为,0.1A,和,0.2A,，则电路中的总电流为,A,0.3,并,3,3.,如图所示的电路中，电压表所用的量程不明，当电路闭合后，,V1,和,V2,的示数分别如图所示则,V1,的量程是,V,，,V2,的量程是,V,，小灯泡,L1,上的电压,U1=,V,3V,0,15,0,3,2.5V,5.5V,1.1V,12.5V,4,在如图（,a,）所示电路中，当闭合开关后，两个电压表指针偏转均如图（,b,）所示，则电阻,L1,和,L2,两端的电压分别为（）,A,5.6V 1.4V B,7 V 1.4V,C,1.4V 7V D,1.4V 5.6VA,5.,图甲是安装在木板正面的部分电路，其中,a,、,b,、,c,、,d,是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡,L,1,、,L,2,。木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。闭合开关通电后，两灯都能正常发光。,（,1,）小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是,_,，否则是另一种连接方式。,并联,5.,图甲是安装在木板正面的部分电路，其中,a,、,b,、,c,、,d,是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡,L,1,、,L,2,。木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。闭合开关通电后，两灯都能正常发光。,（,2,）小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯,L,1,的电流可能是,_A,，也可能是,_A,。,（,3,）小聪先后将电压表分别并联接在,ab,、,cd,、,ad,之间，电压表示数均为,3V,，这表明两灯的连接方式是,_,。,0.3,并联,0.15,6.,瑞瑞同学在中考物理实验加试时,对串联电路电压规律进行了探究,.,【,猜想与假设,】,串联电路总电压等于各用电器两端的电压之和,【,设计与进行实验1,）按图所示的电路图连接电路；,（,2,）闭合开关，用电压表测出,L1,两端的电压；,（,3,）在测,L2,两端的电压时,瑞瑞同学为了节省实验时间,采用以下方法,:,电压表所接的,B,接点不动,只断开,A,接点,并改接到,C,接点上；,（,4,）测出,AC,间的电压,.,【,交流与评估,】,（,1,）在拆接电路时,开关必须,_,；,（,2,）瑞瑞同学用上面的方法能否测出,L2,两端的电压,?,为什么,?_.,A,B,C,S,L,2,L,1,V,断开,不能,因为电压表的正负接线柱接反了,6.,瑞瑞同学在中考物理实验加试时,对串联电路电压规律进行了探究,.,【,猜想与假设,】,串联电路总电压等于各用电器两端的电压之和,【,交流与评估,】,（,3,）方法改进后，所测出,AB,、,BC,、,AC,间的电压记录在右面表格中,.,分析瑞瑞同学的实验数据可以得出的结论是,:,串联电路总电压,_,各用电器两端的电压之和（填“等于”或“不等于”）,.,（,4,）这个实验在设计方案上还存在的不足之处是：,_.,U,AB,/,V,U,BC,/,V,U,AC,/,V,2.4,1.4,3.75,不等于,以一次实验得出物理规律,A,B,C,S,L,2,L,1,V,7,小刘有一个电路盒面板,(,如图所示,),，有红、绿灯各一只，两个开关，一个电压表在不打开盒子的情况下，他与其他同学一起探究盒内的电路结构为此，他们做了如下实验：,请你依据他们的实验情况，画出盒内电路的电路图,.,
