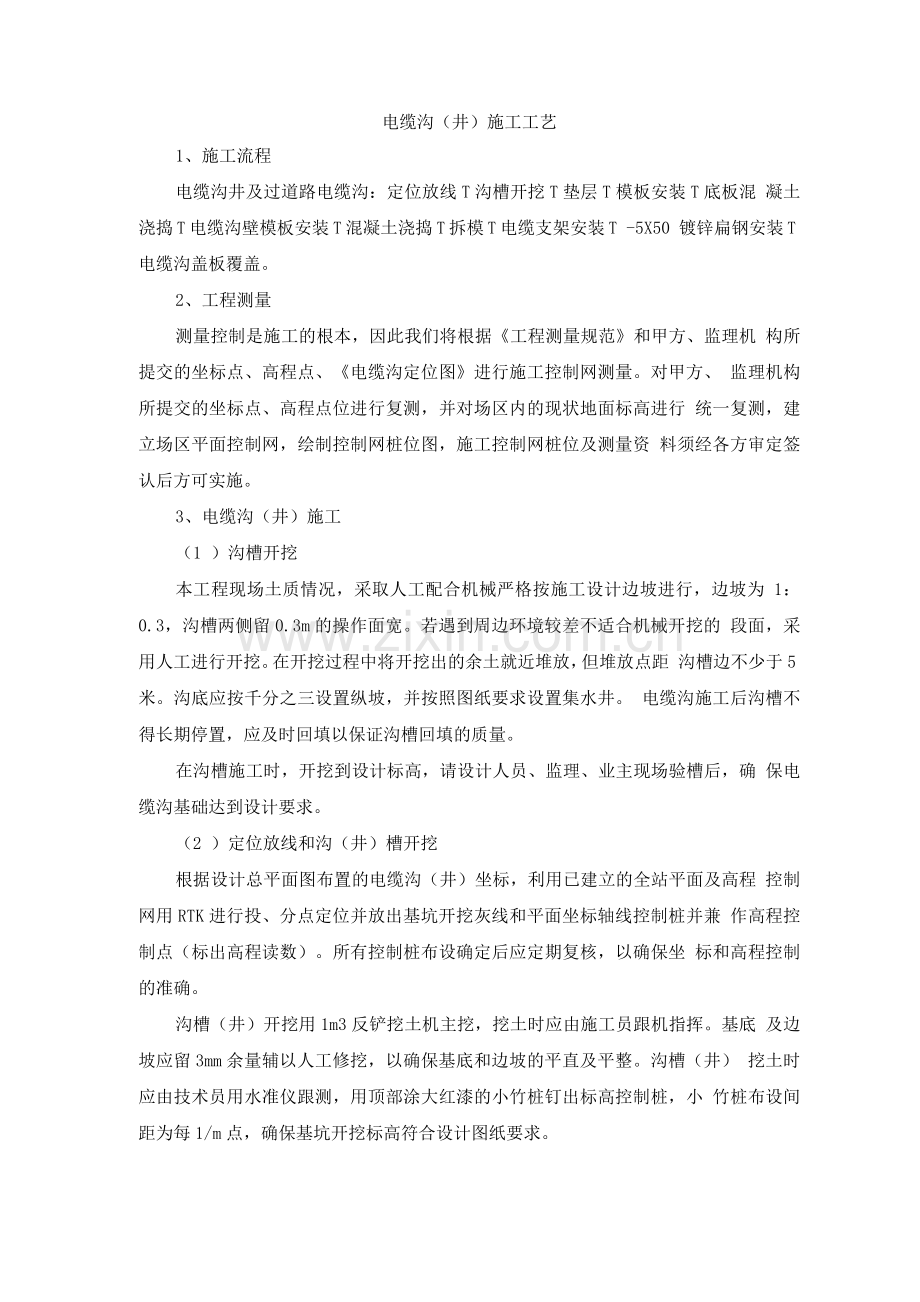

电缆沟（井）施工工艺
1、施工流程
电缆沟井及过道路电缆沟：定位放线T沟槽开挖T垫层T模板安装T底板混 凝土浇捣T电缆沟壁模板安装T混凝土浇捣T拆模T电缆支架安装T -5X50 镀锌扁钢安装T电缆沟盖板覆盖。
2、工程测量
测量控制是施工的根本，因此我们将根据《工程测量规范》和甲方、监理机 构所提交的坐标点、高程点、《电缆沟定位图》进行施工控制网测量。对甲方、 监理机构所提交的坐标点、高程点位进行复测，并对场区内的现状地面标高进行 统一复测，建立场区平面控制网，绘制控制网桩位图，施工控制网桩位及测量资 料须经各方审定签认后方可实施。
3、电缆沟（井）施工
（1 ）沟槽开挖
本工程现场土质情况，采取人工配合机械严格按施工设计边坡进行，边坡为 1： 0.3，沟槽两侧留0.3m的操作面宽。若遇到周边环境较差不适合机械开挖的 段面，采用人工进行开挖。在开挖过程中将开挖出的余土就近堆放，但堆放点距 沟槽边不少于5米。沟底应按千分之三设置纵坡，并按照图纸要求设置集水井。 电缆沟施工后沟槽不得长期停置，应及时回填以保证沟槽回填的质量。
在沟槽施工时，开挖到设计标高，请设计人员、监理、业主现场验槽后，确 保电缆沟基础达到设计要求。
（2 ）定位放线和沟（井）槽开挖
根据设计总平面图布置的电缆沟（井）坐标，利用已建立的全站平面及高程 控制网用RTK进行投、分点定位并放出基坑开挖灰线和平面坐标轴线控制桩并兼 作高程控制点（标出高程读数）。所有控制桩布设确定后应定期复核，以确保坐 标和高程控制的准确。
沟槽（井）开挖用1m3反铲挖土机主挖，挖土时应由施工员跟机指挥。基底 及边坡应留3mm余量辅以人工修挖，以确保基底和边坡的平直及平整。沟槽（井） 挖土时应由技术员用水准仪跟测，用顶部涂大红漆的小竹桩钉出标高控制桩，小 竹桩布设间距为每1/m点，确保基坑开挖标高符合设计图纸要求。

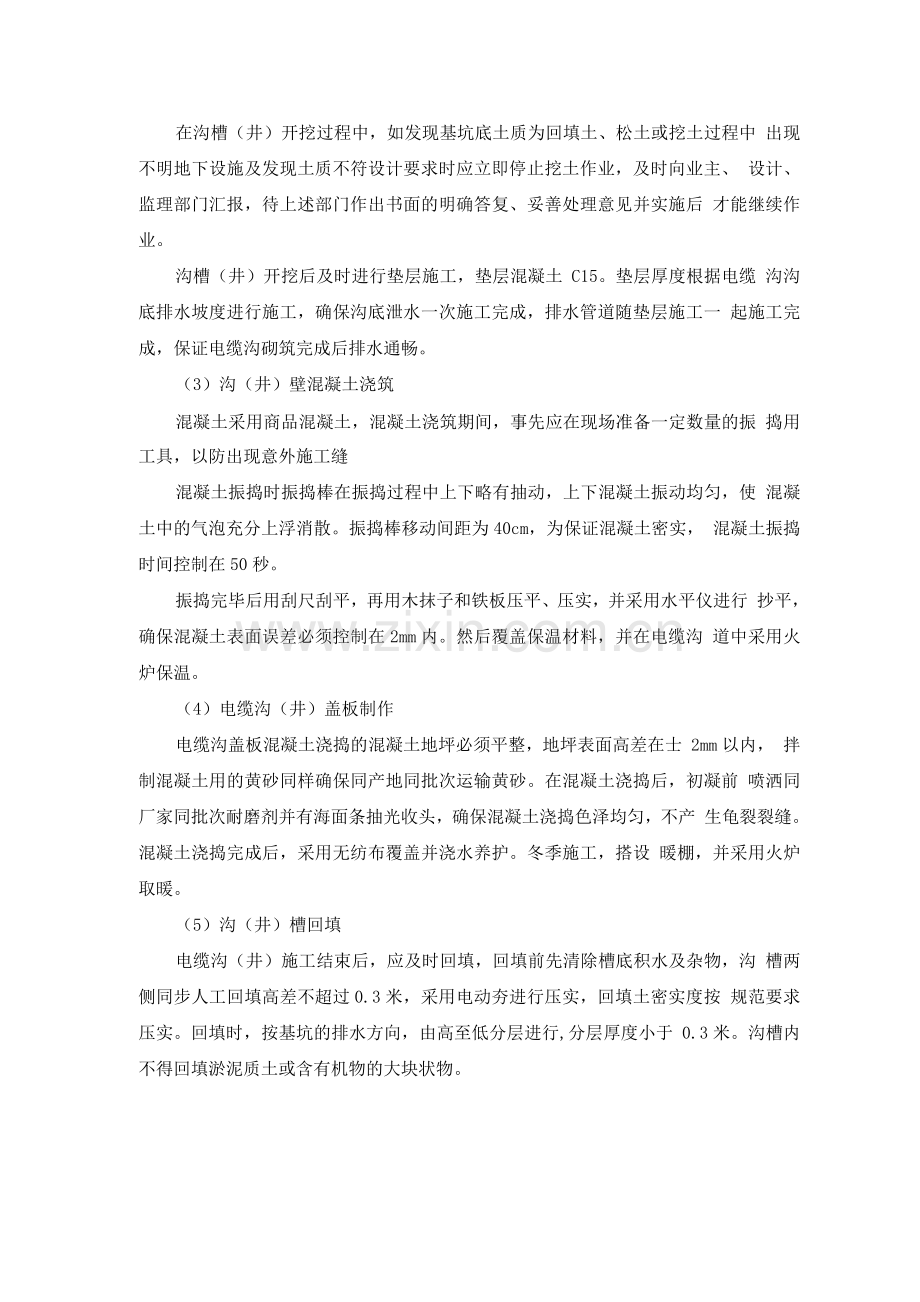

在沟槽（井）开挖过程中，如发现基坑底土质为回填土、松土或挖土过程中 出现不明地下设施及发现土质不符设计要求时应立即停止挖土作业，及时向业主、 设计、监理部门汇报，待上述部门作出书面的明确答复、妥善处理意见并实施后 才能继续作业。
沟槽（井）开挖后及时进行垫层施工，垫层混凝土 C15。垫层厚度根据电缆 沟沟底排水坡度进行施工，确保沟底泄水一次施工完成，排水管道随垫层施工一 起施工完成，保证电缆沟砌筑完成后排水通畅。
（3）沟（井）壁混凝土浇筑
混凝土采用商品混凝土，混凝土浇筑期间，事先应在现场准备一定数量的振 捣用工具，以防出现意外施工缝
混凝土振捣时振捣棒在振捣过程中上下略有抽动，上下混凝土振动均匀，使 混凝土中的气泡充分上浮消散。振捣棒移动间距为40cm，为保证混凝土密实， 混凝土振捣时间控制在50秒。
振捣完毕后用刮尺刮平，再用木抹子和铁板压平、压实，并采用水平仪进行 抄平，确保混凝土表面误差必须控制在2mm内。然后覆盖保温材料，并在电缆沟 道中采用火炉保温。
（4）电缆沟（井）盖板制作
电缆沟盖板混凝土浇捣的混凝土地坪必须平整，地坪表面高差在士 2mm以内， 拌制混凝土用的黄砂同样确保同产地同批次运输黄砂。在混凝土浇捣后，初凝前 喷洒同厂家同批次耐磨剂并有海面条抽光收头，确保混凝土浇捣色泽均匀，不产 生龟裂裂缝。混凝土浇捣完成后，采用无纺布覆盖并浇水养护。冬季施工，搭设 暖棚，并采用火炉取暖。
（5）沟（井）槽回填
电缆沟（井）施工结束后，应及时回填，回填前先清除槽底积水及杂物，沟 槽两侧同步人工回填高差不超过0.3米，采用电动夯进行压实，回填土密实度按 规范要求压实。回填时，按基坑的排水方向，由高至低分层进行,分层厚度小于 0.3米。沟槽内不得回填淤泥质土或含有机物的大块状物。
