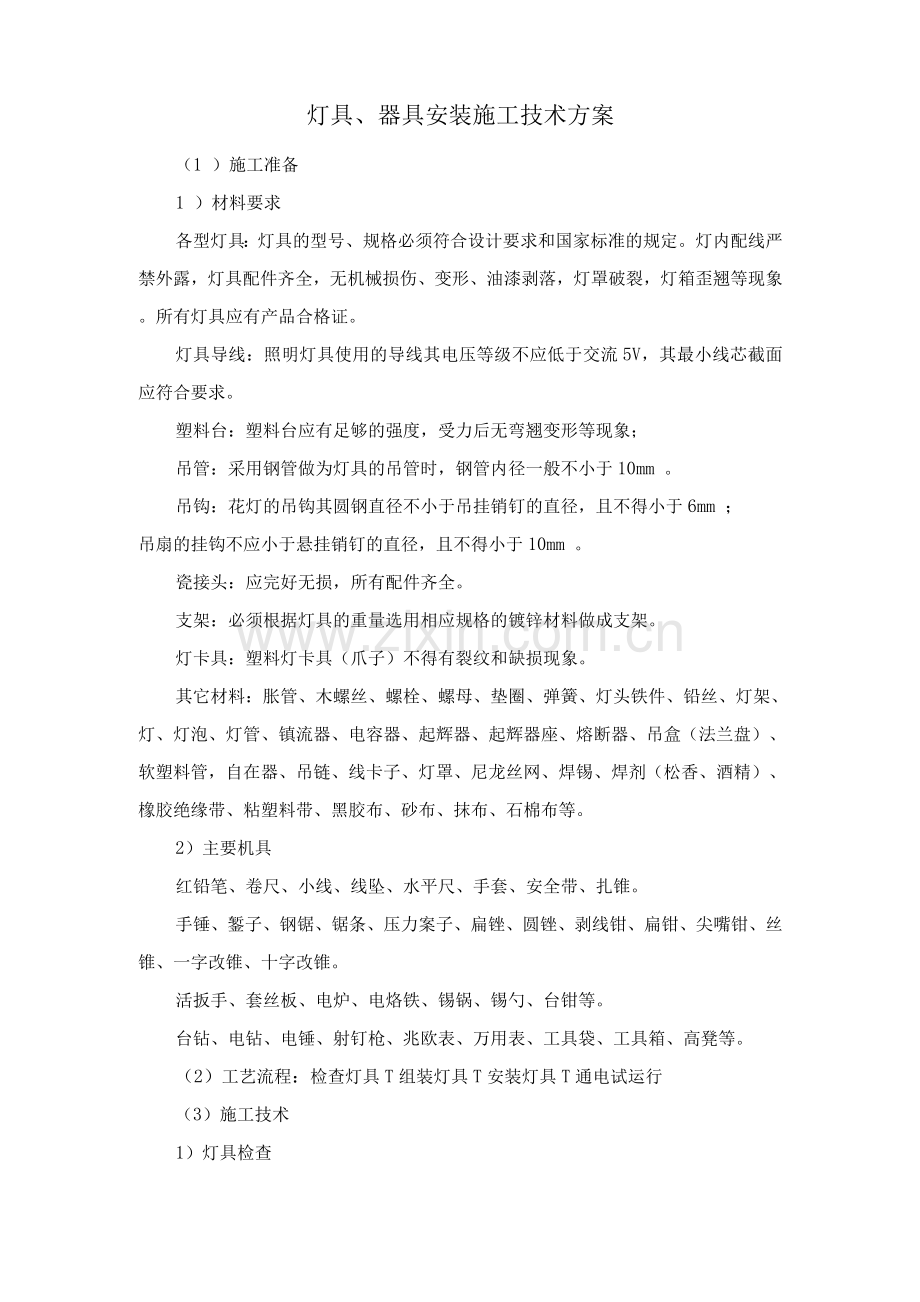

灯具、器具安装施工技术方案
（1 ）施工准备
1 ）材料要求
各型灯具：灯具的型号、规格必须符合设计要求和国家标准的规定。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。所有灯具应有产品合格证。
灯具导线：照明灯具使用的导线其电压等级不应低于交流5V，其最小线芯截面应符合要求。
塑料台：塑料台应有足够的强度，受力后无弯翘变形等现象；
吊管：采用钢管做为灯具的吊管时，钢管内径一般不小于10mm 。
吊钩：花灯的吊钩其圆钢直径不小于吊挂销钉的直径，且不得小于6mm ；
吊扇的挂钩不应小于悬挂销钉的直径，且不得小于10mm 。
瓷接头：应完好无损，所有配件齐全。
支架：必须根据灯具的重量选用相应规格的镀锌材料做成支架。
灯卡具：塑料灯卡具（爪子）不得有裂纹和缺损现象。
其它材料：胀管、木螺丝、螺栓、螺母、垫圈、弹簧、灯头铁件、铅丝、灯架、灯、灯泡、灯管、镇流器、电容器、起辉器、起辉器座、熔断器、吊盒（法兰盘）、软塑料管，自在器、吊链、线卡子、灯罩、尼龙丝网、焊锡、焊剂（松香、酒精）、橡胶绝缘带、粘塑料带、黑胶布、砂布、抹布、石棉布等。
2）主要机具
红铅笔、卷尺、小线、线坠、水平尺、手套、安全带、扎锥。
手锤、錾子、钢锯、锯条、压力案子、扁锉、圆锉、剥线钳、扁钳、尖嘴钳、丝锥、一字改锥、十字改锥。
活扳手、套丝板、电炉、电烙铁、锡锅、锡勺、台钳等。
台钻、电钻、电锤、射钉枪、兆欧表、万用表、工具袋、工具箱、高凳等。
（2）工艺流程：检查灯具T组装灯具T安装灯具T通电试运行
（3）施工技术
1）灯具检查
根据灯具的安装场所检查灯具是否符合要求：在易燃和易爆场所应采用防爆式灯具；有腐蚀性气体及特征潮湿的场所应采用封闭式灯具，灯具的各部件应做好防腐处理；潮湿的房内和户外的灯具应采用有泄水孔的封闭式灯具；多尘的场所应根据粉尘的浓度及性质，采用封闭式或密闭式灯具；灼热多尘场所应采用投光灯；受机械损伤的房内，应采用有保护网的灯具；震动场所灯具应有防振措施
；
特种灯具检查：各种标志灯的指示方向正确无误；应急灯必须灵敏可靠；事故照明灯具应有特殊标志；供局部照明的变压器必须是双圈的，初次级均应装有熔断器；携带式局部照明灯具用的导线，宜采用橡套导线，接地或接零线应在同一护套内。
2）灯具组装
首先将灯具的托板放平，如果托板为多块拼装而成，就要将所有的边框对齐，并用螺丝固定，将其连成一体，然后按照说明书及示意图把各个灯装好。
确定出线和走线的位置，将端子板用机螺丝固定在托板上。
根据已固定好的端子板至各灯的距离掐线，把掐好的导线削出线芯，盘好圈后，进行涮锡。然后压入各个灯，理顺各灯头的相线和零线，用线卡子分别固定，并且按供电要求分别压入端子板。
3）灯具安装
吸顶荧光灯安装：根据设计图确定出荧光灯的位置，将日荧光灯吊顶表面，荧光灯的灯箱应完全遮盖住灯头盒，对着灯头盒的位置打好进线孔，将电源线甩入灯箱，在进线孔处应套上塑料管以保护导线。找好灯头盒螺孔的位置，在灯箱的底板上用电钻打好孔，用机螺丝拧牢固，在灯箱的另一端应使用胀管螺栓加以固定。如果荧光灯是安装在吊顶上的，应该用自攻螺丝将灯箱固定在龙骨上。灯箱固定好后，将电源线压入灯箱内的端子板（瓷接头）上。把灯具的反光板固定在灯箱上，并将灯箱调整顺直，最后把日光灯管装好。
特殊灯具的安装应符合下列规定：公共场所的安全灯应装有双灯。
4）通电试运行

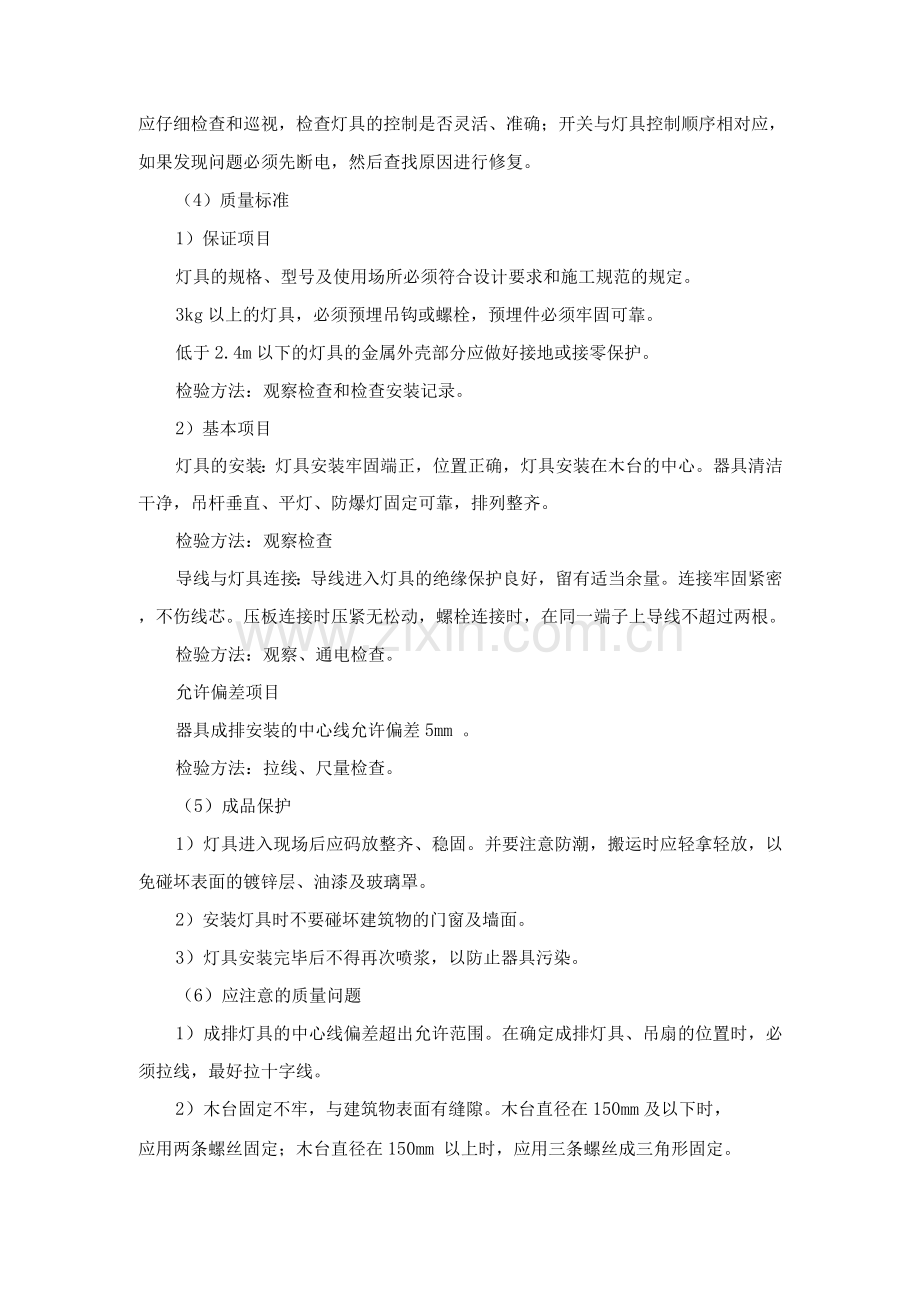

灯具安装完毕，且各条支路的绝缘电阻摇测合格后，方允许通电试运行。通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确；开关与灯具控制顺序相对应，如果发现问题必须先断电，然后查找原因进行修复。
（4）质量标准
1）保证项目
灯具的规格、型号及使用场所必须符合设计要求和施工规范的规定。
3kg以上的灯具，必须预埋吊钩或螺栓，预埋件必须牢固可靠。
低于2.4m以下的灯具的金属外壳部分应做好接地或接零保护。
检验方法：观察检查和检查安装记录。
2）基本项目
灯具的安装：灯具安装牢固端正，位置正确，灯具安装在木台的中心。器具清洁干净，吊杆垂直、平灯、防爆灯固定可靠，排列整齐。
检验方法：观察检查
导线与灯具连接：导线进入灯具的绝缘保护良好，留有适当余量。连接牢固紧密，不伤线芯。压板连接时压紧无松动，螺栓连接时，在同一端子上导线不超过两根。
检验方法：观察、通电检查。
允许偏差项目
器具成排安装的中心线允许偏差5mm 。
检验方法：拉线、尺量检查。
（5）成品保护
1）灯具进入现场后应码放整齐、稳固。并要注意防潮，搬运时应轻拿轻放，以免碰坏表面的镀锌层、油漆及玻璃罩。
2）安装灯具时不要碰坏建筑物的门窗及墙面。
3）灯具安装完毕后不得再次喷浆，以防止器具污染。
（6）应注意的质量问题
1）成排灯具的中心线偏差超出允许范围。在确定成排灯具、吊扇的位置时，必须拉线，最好拉十字线。
2）木台固定不牢，与建筑物表面有缝隙。木台直径在150mm及以下时，
应用两条螺丝固定；木台直径在150mm 以上时，应用三条螺丝成三角形固定。
3）法兰盘、吊盒、平灯不在塑料（木）台的中心上。其偏差超过1.5mm。安装时应先将法兰盘、吊盒、平灯的中心对正塑料（木）台的中心。
（7）质量记录
灯具、绝缘导线产品出厂合格证。
灯具安装工程预检、自检、互检记录。
设计变更洽商记录。
电气照明器具及其配电箱（盘）安装分项工程质量检验评定记录。
电气绝缘电阻测试记录。
