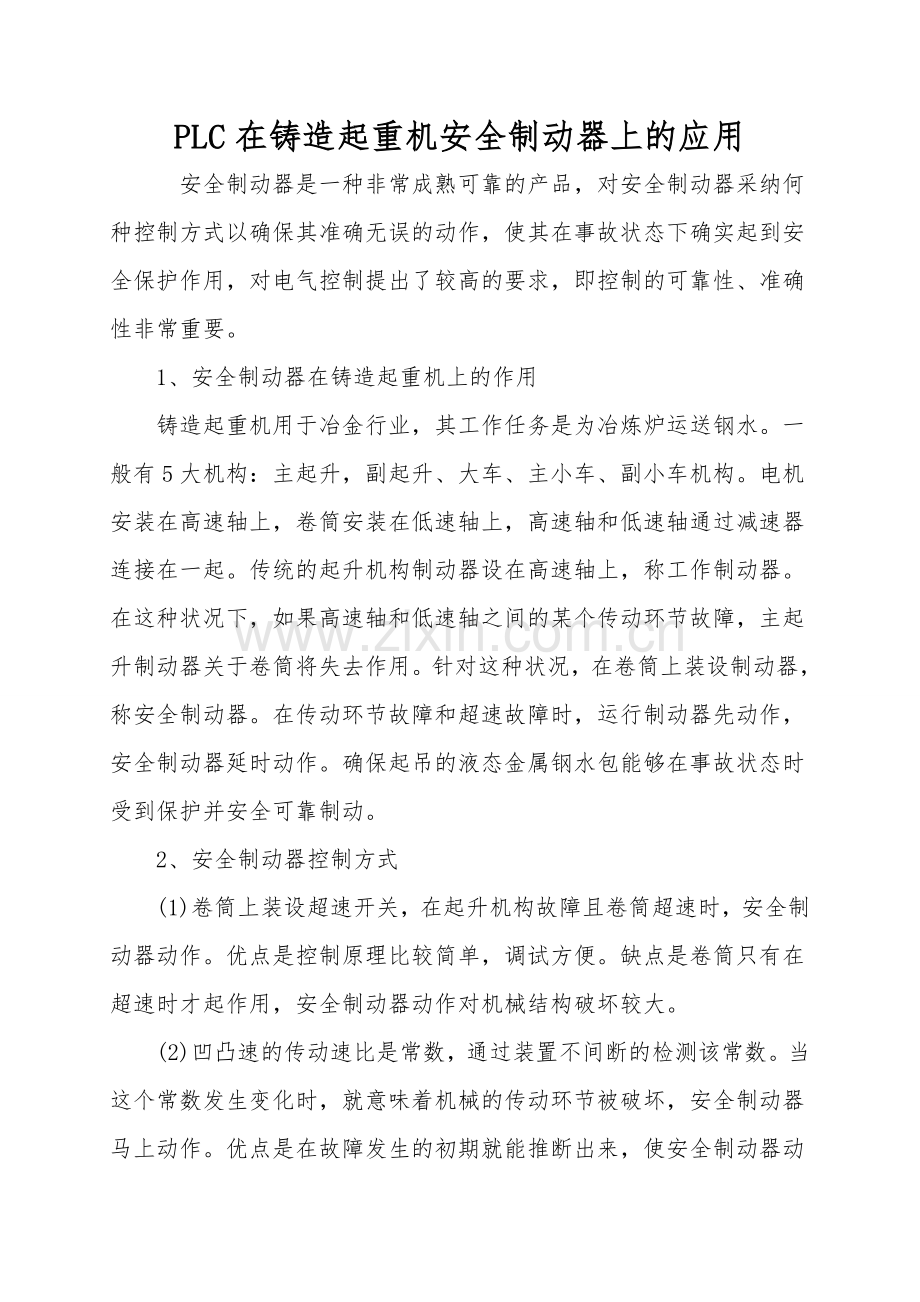

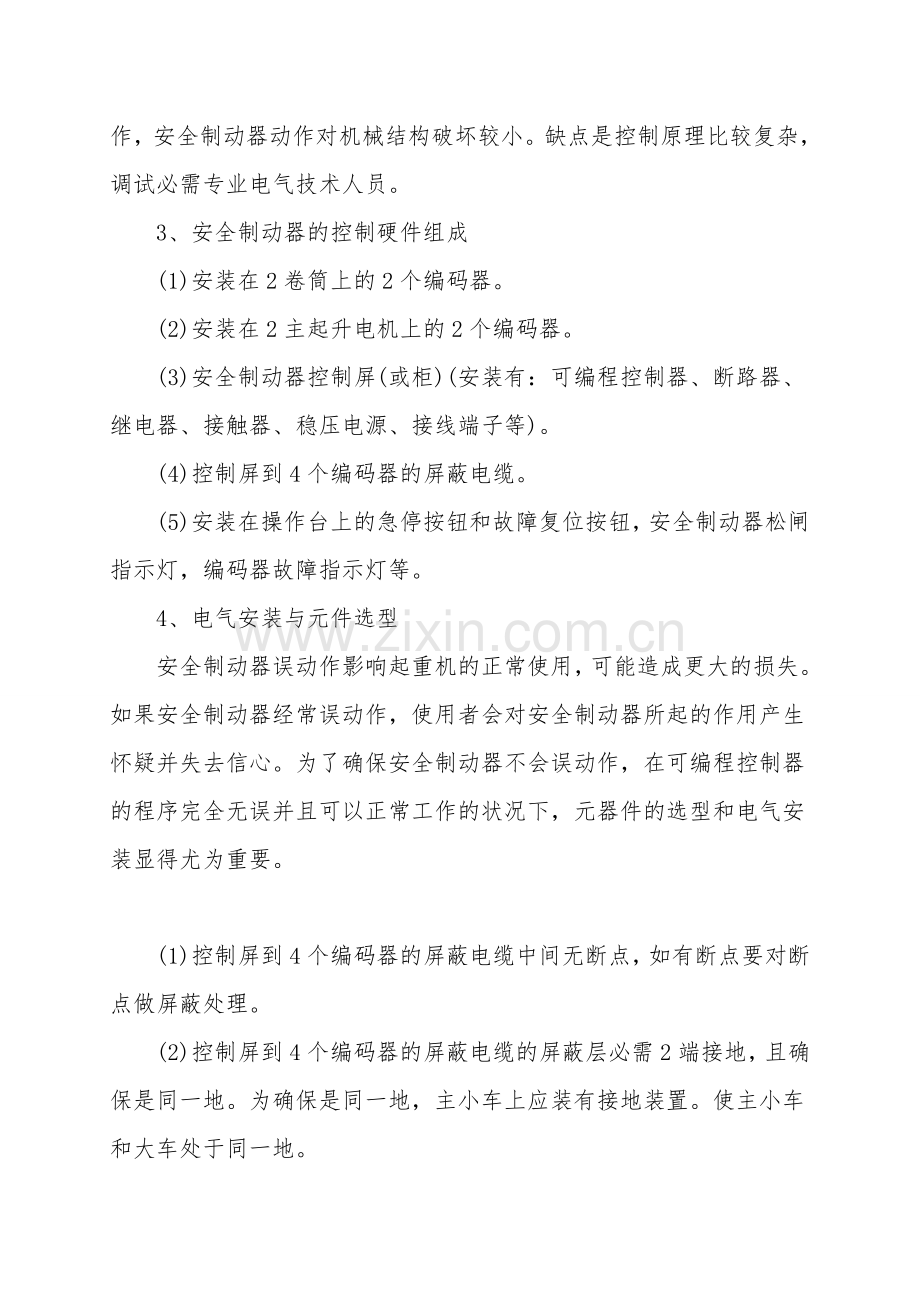

PLC在铸造起重机安全制动器上的应用 安全制动器是一种非常成熟可靠的产品，对安全制动器采纳何种控制方式以确保其准确无误的动作，使其在事故状态下确实起到安全保护作用，对电气控制提出了较高的要求，即控制的可靠性、准确性非常重要。1、安全制动器在铸造起重机上的作用铸造起重机用于冶金行业，其工作任务是为冶炼炉运送钢水。一般有5大机构：主起升，副起升、大车、主小车、副小车机构。电机安装在高速轴上，卷筒安装在低速轴上，高速轴和低速轴通过减速器连接在一起。传统的起升机构制动器设在高速轴上，称工作制动器。在这种状况下，如果高速轴和低速轴之间的某个传动环节故障，主起升制动器关于卷筒将失去作用。针对这种状况，在卷筒上装设制动器，称安全制动器。在传动环节故障和超速故障时，运行制动器先动作，安全制动器延时动作。确保起吊的液态金属钢水包能够在事故状态时受到保护并安全可靠制动。2、安全制动器控制方式(1)卷筒上装设超速开关，在起升机构故障且卷筒超速时，安全制动器动作。优点是控制原理比较简单，调试方便。缺点是卷筒只有在超速时才起作用，安全制动器动作对机械结构破坏较大。(2)凹凸速的传动速比是常数，通过装置不间断的检测该常数。当这个常数发生变化时，就意味着机械的传动环节被破坏，安全制动器马上动作。优点是在故障发生的初期就能推断出来，使安全制动器动作，安全制动器动作对机械结构破坏较小。缺点是控制原理比较复杂，调试必需专业电气技术人员。3、安全制动器的控制硬件组成(1)安装在2卷筒上的2个编码器。(2)安装在2主起升电机上的2个编码器。(3)安全制动器控制屏(或柜)(安装有：可编程控制器、断路器、继电器、接触器、稳压电源、接线端子等)。(4)控制屏到4个编码器的屏蔽电缆。(5)安装在操作台上的急停按钮和故障复位按钮，安全制动器松闸指示灯，编码器故障指示灯等。4、电气安装与元件选型安全制动器误动作影响起重机的正常使用，可能造成更大的损失。如果安全制动器经常误动作，使用者会对安全制动器所起的作用产生怀疑并失去信心。为了确保安全制动器不会误动作，在可编程控制器的程序完全无误并且可以正常工作的状况下，元器件的选型和电气安装显得尤为重要。(1)控制屏到4个编码器的屏蔽电缆中间无断点，如有断点要对断点做屏蔽处理。(2)控制屏到4个编码器的屏蔽电缆的屏蔽层必需2端接地，且确保是同一地。为确保是同一地，主小车上应装有接地装置。使主小车和大车处于同一地。
