GNSS卫星导航系统的原理与应用.pptx

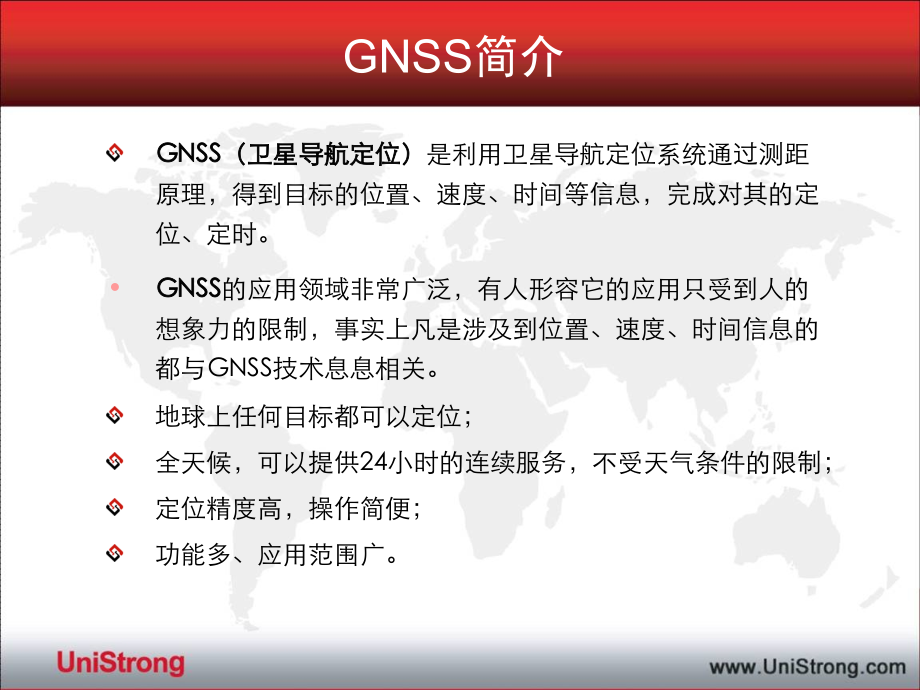

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,GNSS（卫星导航定位）,是利用卫星导航定位系统通过测距原理，得到目标的位置、速度、时间等信息，完成对其的定位、定时。,GNSS,的应用领域非常广泛，有人形容它的应用只受到人的想象力的限制，事实上凡是涉及到位置、速度、时间信息的都与GNSS技术息息相关。,地球上任何目标都可以定位；,全天候，可以提供24小时的连续服务，不受天气条件的限制；,定位精度高，操作简便；,功能多、应用范围广。,GNSS简介,GPS-美国,于20世纪70年代开始建立，目前最成熟的全球定位系统，逐步向民用开放，在全球得到越来越广泛的应用。,GLONASS-俄罗斯,正在重新部署，将该系统演变成一个与GPS一样的军民两用系统，计划到2006年制造一个和GPS相同也由24颗卫星组成的卫星群。,Galileo-欧盟,于2002年3月正式启动伽利略计划，打造自己的纯民用全球卫星导航定位系统。该计划决定到2008年发射30颗卫星。,“,准天顶卫星系统,”,-日本,也在加紧实施，该系统是一项日本官民共同开发项目，由3颗卫星组成，和GPS并用，预计2008年投入使用。,“,北斗导航定位卫星,”,-中国,自主导航定位系统，一代已运行，酝酿更大发展，标志中国卫星导航定位产业在迅速崛起。,GNSS简介,1.1集思宝MG868简介,集思宝MG868是合众思壮推出的新一代高精度移动GIS平台产品。它具有性能优异的GPS模块、强劲而均衡的硬件配置、全新的工业设计、完善的防尘、防水、防震保护、高度兼容性的操作系统和多元化的功能，如果用户关注野外工作中的定位精度和可靠性，MG868就是最佳选择。,1.2集思宝MG868简介,集思宝MG868采用高性能的GPS模块，具备接入SBAS和CORS的能力，可提供实时的厘米级定位精度，并持续地保持定位结果的稳定可靠；,是目前专门为国内高精度测量、数据采集、移动GIS用户量身定制的首选工具，以形成面向国土、电力、通信、市政、林业等数十个高精度应用解决方案,水利,电力,电信,地质,国土,2.1集思宝MG868硬件介绍,2.2集思宝MG868硬件介绍,2.3集思宝MG868的标配及选配件,标准配置,主机含电池,电源适配器,合格证,保修卡,USB电缆,屏幕保护贴,手写笔,配套光盘（包括配套软件等）,TF卡（16G）/TF卡读卡器,包装盒,可选配件,外接天线,外接天线电缆,4、集思宝MG868操作指南,4.1开关机、机器充电：,开机：,长按电源键2秒左右：开机后出现“集思宝欢迎界面”；,关机：,长按电源键3-5秒，提示“是否确定关机”，点击“是”；,充电：,锂离子电池必须在使用前对其充电。充电时长为4小时，该充电器有过充保护功能。为了延长电池寿命，请在温度为045度时对其充电。,指示灯,当前状态,红灯亮,正在充电,绿灯亮,充电完成,灯不亮,正在使用机器或者待机,MG838电源指示灯表示状态,4、集思宝MG868操作指南,MG838电源指示灯表示状态,4.2存储卡和SIM卡的拆卸：,当需要数据扩展时需要安装TIF卡。当需要上网或实时差分功能时，需要安装带GPRS功能的SIM卡，位置在手持机电池底部，卡槽皆为弹出/卡入式，安装及拆卸按照指示方向内推即可。,4、集思宝MG868操作指南,4.3机器界面介绍：,主屏幕，开机后显示的界面,点击左下方菜单键 ，弹出主菜单如下图：,4、集思宝MG868操作指南,MG838电源指示灯表示状态,4.4摄像头的使用,选择开始-图片和视频，选择“相机”菜单即可拍照；再次点击屏幕选择“OK”即可退出。,4、集思宝MG868操作指南,MG838电源指示灯表示状态,4.5GPRS网络连接,a.选择“开始-设置-连接-连接”；,b.在“Internet设置”中点击“添加新调制解调器”；,c.输入连接点名称，选择“电话线路（GPRS）”调制解调器，点击“下一步”,；,4、集思宝MG868操作指南,MG838电源指示灯表示状态,4.5GPRS网络连接,d.输入接入点名称“cmnet”，点击“下一步”；点击完成；,e.成功添加连接，在“管理现有连接”将刚添加的连接上长按触笔，选择连接；,f.连接成功后，桌面右上角手机信号图标上多一个网络标识。,4、集思宝MG868操作指南,4.6WIFI连接,选择“开始-设置-连接-WLAN”；,在可用的网络列表中选择要使用的链接，按照提示步骤输入网络密钥即可连接。,4、集思宝MG868操作指南,4.7蓝牙连接,选择“开始-设置-连接-无线管理器”，点击蓝牙打开；,然后“开始-设置-蓝牙”，单击“添加新设备”，系统会搜索到可连接的蓝牙设备，选择设备，点击“下一步，输入密码,4、集思宝MG868操作指南,4.8屏幕背景灯调节,选择“开始-设置-系统-背景灯”，根据设置相应的背景灯状态。,4、集思宝MG868操作指南,4.9添加、删除程序,选择“开始-资源管理器”，选择需要安装的程序文件，然后单击进行安装。,4、集思宝MG868操作指南,4.9添加、删除程序,选择“开始-设置-系统-删除程序”，选择需要删除的程序，然后点删除。,4、集思宝MG868操作指南,4.10指南针、气压计,在煮菜单中找到指南针，点击打开,点击罗盘校准，根据提示进行校准,4、集思宝MG868操作指南,4.10指南针、气压计,在煮菜单中找到气压计，点击打开,显示气压，可切换到高度,6、常见问题解决,1、手持机不能开机或者充不进电？,原因是电池耗尽电量，给机器充电（一般充电一个小时，红灯才会亮）。提醒：使用完机器后不用忘记关机，避免电池消耗尽影响充电。,2、屏幕难以看清？,背景灯亮度需要调节，在主菜单-设置-系统-背景灯，查看背景灯控件，然后在亮度选项卡上调节滑块。,3、触摸屏对笔针或者手指的点击没有响应？,原因是触摸屏调整不正确，需要重新调整触摸屏。在设置-系统-屏幕，点击调整屏幕来进行触摸屏的调整。,4、ActiveSync同步软件不能连接手持机?,ActiveSync同步软件版本不对，需要重新安装同步软件（根据不同的电脑操作系统）。,6、常见问题解决,5、手持机无法上网？,原因可能有开机后才插入卡（868不支持热插拔）；电话卡安装不正确，需重新安装电话卡；电话关闭，重新在无线管理器中开启电话；电话卡的余额不足，需及时充值；网络配置不正确，重新进行网络配置；,6、软件不能定位？,需先开启GNSS Config软件进行搜星。,7、机器死机？,可用笔针点一下机器上的复位键（reset键），让机器重新启动。,8、GNSS Config软件搜不到卫星？,是否在室内（室内搜不到卫星）、或者在遮挡比较严重的地方。GNSS Config软件的使用需要到比较开阔的地方进行使用。,7,、机器维修,机器的维修地址,联系人：付延文,021-51538883-8558,，,yw.fu,邮寄地址：上海市徐汇区田州路,159,号,12,单元,1,楼，邮编：,200233,6、常见问题解决,8、联系方式,北京合众思壮科技股份有限公司广州分公司,地址：广州天河软件园建中路60号208房（N230732E1132154）,电话：[phone],传真：[phone],邮箱：,zf.qiu,网址：,邮编：510665,联系人（技术支持）：邱振芳 电话[phone],黄海雄 电话[phone],
