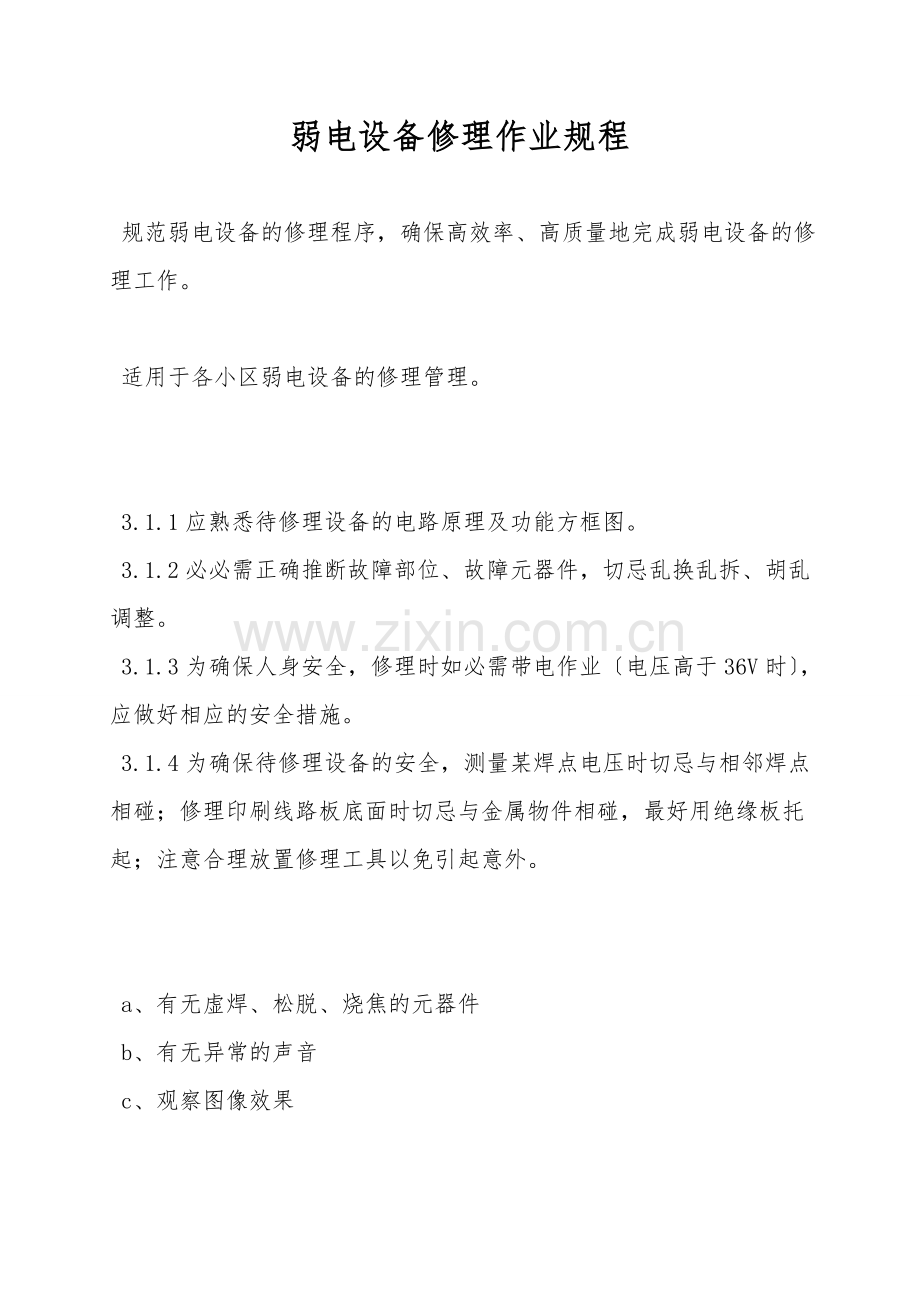

弱电设备修理作业规程

规范弱电设备的修理程序，确保高效率、高质量地完成弱电设备的修理工作。

适用于各小区弱电设备的修理管理。

3.1.1应熟悉待修理设备的电路原理及功能方框图。
3.1.2必必需正确推断故障部位、故障元器件，切忌乱换乱拆、胡乱调整。
3.1.3为确保人身安全，修理时如必需带电作业〔电压高于36V时〕，应做好相应的安全措施。
3.1.4为确保待修理设备的安全，测量某焊点电压时切忌与相邻焊点相碰；修理印刷线路板底面时切忌与金属物件相碰，最好用绝缘板托起；注意合理放置修理工具以免引起意外。

a、有无虚焊、松脱、烧焦的元器件
b、有无异常的声音
c、观察图像效果

a、短路电阻测量法
b、电流测量推断法
c、电压测量推断法

a、检查输入、输出插头是否松驰、氧化、生锈，如是则应整修或改换插头。
b、检查输入信号，一般应为90db，如相差太大〔15db以上〕则应联系有线电视台修理。
c、如果输入信号满足要求，调整低频增益、高频增益至最大，而输出仍不能达到要求〔104 db〕，则应联系有线电视台修理。

a、检查输入、输出插头是否松驰、氧化、生锈，如是则应整修或改换插头。
b、检查分配器输入、输出信号强弱，如果输出信号比输入信号减少5db以上，则应联系有线电视台修理。

a、检查分接盒输入、输出插头是否松驰、氧化、生锈，如是则应整修或改换插头。
b、检查分接盒输入、输出信号强弱，如果输出信号比输入信号减少2db以上，则应联系有线电视台修理。

a、检查插座接线是否牢固，插孔是否太松驰，如是则应整改插座，整改达不到要求的应改换。
b、检查插座输入与输出信号，如果输出信号比输入信号减少2db以上，则应联系有线电视台修理。

a、检查馈线对地绝缘电阻应大于2M，线间绝缘电阻应大于10M。
b、检查馈线100米内的信号衰减应不超过10db，否则应改换馈线。
3.4 线修理
3.4.1检查 线接头有无生锈、氧化或发霉断火，如是则应重接接头〔烫锡处理〕。
3.4.2检查 线有无断线，如有则应改换一根 线〔有两根备用线〕。
3.4.3检查 线有无短路或漏电，如有则应改换 线。

a、检查主机按钮开关是否接触合格，否则应改换按钮开关。
b、检查室内分机待机转换开关是否接触合格，如接触不良则应整修处理。
c、如仍不振铃，则应重点检查振铃扩展电路，直至故障排除。

a、检查通话线是否接触合格，如接触不良则应重新焊接。
b、检查室内分机扩音器、扬声器是否正常，如不正常则应改换。
c、检查室内分机扩展电路，重点检查三极管直至故障排除。

a、检查锁舌部件是否灵活，如阻滞则应添加润滑油。
b、检查开锁磁线圈接线是否合格、线圈是否烧坏，如是则应重新接好线头或改换电磁线圈。
c、检查分机开锁按钮是否接触合格，开锁继电器是否动作可靠，开锁电路有无损坏的元器件，如有则应逐一检查并排除故障。

a、检查桥式整流二极管有无损坏，如损坏则应改换同规格二极管。
b、检查电源变压器是否烧坏，如是则应改换同规格的变压器。

3.6.1无图像、声音，但开锁正常
a、调节亮度电位器观察屏幕有无光栅，如有光栅则应检查室内机与门口机的图像信号连接线是否接牢，否则应重新接好〔烫锡焊接〕。
b、如调节亮度电位器屏幕仍无光栅，此时应检查室内机电路板，包括振荡电路、推动电路、输出电路、图像显示电路等逐级检查，直至故障排除。

a、检查听筒与室内机的接线是否牢固，否则应重新接好〔烫锡、焊接〕。
b、调节音量电位器，如扬声器里有交流声发出，则说明室内机的扩展电路正常，此时应检查门机上的麦克风，如麦克风损坏则应改换同规格麦克风。
c、调节音量电位器，如扬声器里什么声音都没有，则说明室内机的扩展电路有问题，室内扩展电路包括音频输入电路、前置扩展电路、功放电路，此时应逐级进行检查直至故障排除。
3.6.3不能开启楼下大门：按3.5.3执行。

3.7.1如监视器图像不清楚，首先调节监视器上的相应旋钮，然后检查视频线有无松动，矫正镜头焦距，清理镜片和防尘罩上灰尘，最后检查摄像机或镜头是否损坏。
3.7.2如监视器没有图像，首先检查监视器是否通入正常工作电源，然后检查摄像机是否通电，视频连线有无断裂、松脱，最后检查摄像机或镜头是否损坏。
