外用电梯防护方案
、施工组织制定及施工图纸
序号
图纸名称
出图日期
1
富康苑项目施工组织制定
2
富康苑项目施工图纸
、主要规范、规程、图集
序号
类别
规范、规程名称
编号
1
行业
《建筑机械使用安全技术规程》
JGJ 33-2021

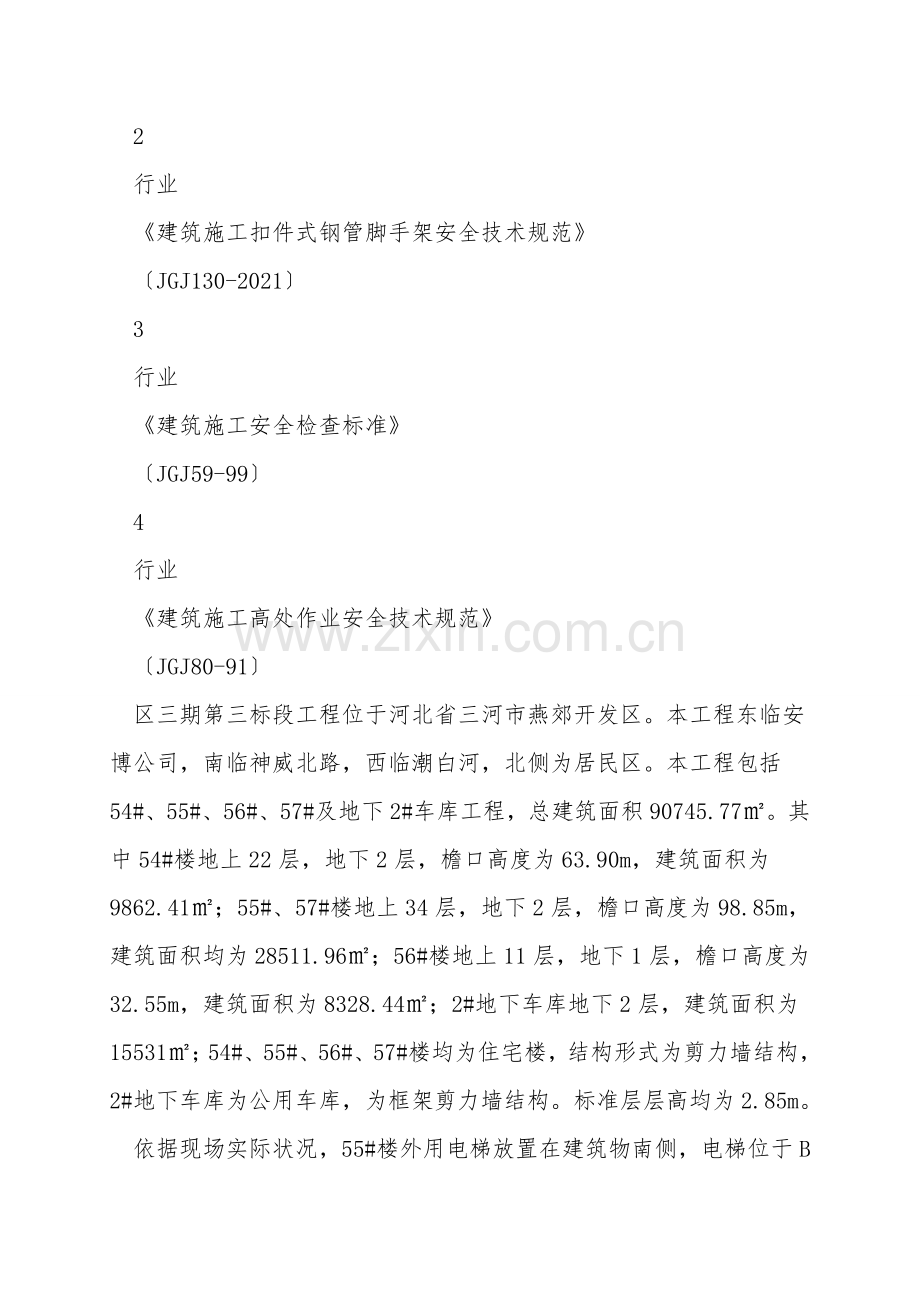

2
行业
《建筑施工扣件式钢管脚手架安全技术规范》
〔JGJ130-2021〕
3
行业
《建筑施工安全检查标准》
〔JGJ59-99〕
4
行业
《建筑施工高处作业安全技术规范》
〔JGJ80-91〕
区三期第三标段工程位于河北省三河市燕郊开发区。本工程东临安博公司,南临神威北路,西临潮白河,北侧为居民区。本工程包括54#、55#、56#、57#及地下2#车库工程,总建筑面积90745.77㎡。其中54#楼地上22层,地下2层,檐口高度为63.90m,建筑面积为9862.41㎡;55#、57#楼地上34层,地下2层,檐口高度为98.85m,建筑面积均为28511.96㎡;56#楼地上11层,地下1层,檐口高度为32.55m,建筑面积为8328.44㎡;2#地下车库地下2层,建筑面积为15531㎡;54#、55#、56#、57#楼均为住宅楼,结构形式为剪力墙结构,2#地下车库为公用车库,为框架剪力墙结构。标准层层高均为2.85m。
依据现场实际状况,55#楼外用电梯放置在建筑物南侧,电梯位于B轴外侧12~14轴的洞口。施工电梯距离建筑结构外皮2m。55#楼电梯搭设到98.75m.
依据工程施工要求必需要1台外用双笼电梯,选用“SCD200/200〞电梯。
1、依据外用电梯租赁单位提供的基础图,详见租赁公司安装方案,进行放线定位,必必需确保基础中预留洞之间的相对位置。
、按照放线位置进行脚手架搭设与加固。
3、放置预留孔模板,按照预留孔的相对位置,并将预留孔模板上部用板条固定,防止浇筑混凝土时造成移位。
4、防护架的立杆基础靠近电梯的直接落在电梯基础上,靠近建筑物的立杆下放12#槽钢,槽钢座在4500mm×600mm×200厚C20混凝土条形基础上。
具体参见施工电梯租赁公司安装方案。
依据外用电梯租赁单位看法,在每层阳台顶板上皮标高设置连墙支撑和附墙座;外用电梯附墙座采纳100mm等边角钢,附墙座通过4个直径为20mm的膨胀螺栓固定在楼板上。
、材料准备
1.1为了确保外用电梯的使用安全,必需在外用电梯位置处的阳台上搭设外用电梯防护架子和安全防护门,用扣件式脚手架搭设,主要的立杆和横杆采纳双杆,脚手杆全部采纳黄色ф48x3.5钢管,并用扣件连接成整体。安全防护门采纳内平开式,用防护架子内侧挂绿色密目安全网,操作层底部满挂大眼网。
1.2钢管采纳外径48mm,壁厚3.5mm的焊接钢管,钢管材质使用力学性能适中的Q235钢,其材质应符合《碳素结构钢》(GB700-88)的相应规定。用于立杆、大横杆和斜杆的钢管长度为4~6m(这样的长度一般重25kg以内,合适人工操作)。用于小横杆的钢管长度为1.2~2.0m,以适应脚手架宽的必需要。
1.3钢管件禁止使用有显然变形、裂痕和严重锈蚀的钢管。使用一般焊管时,应内外涂刷防锈层并定期复涂以保持其完好。
1.4应使用与钢管管径相配合的、符合我国现行标准的可锻铸铁扣件。严禁使用加工不合格、锈蚀和有裂痕的扣件。
1.5脚手板采纳50mm厚的木脚手板,宽度为200~250mm,长3~4m,自重不超过0.35kN/m2。
1.6 12#槽钢采纳Q235级。
、外用电梯防护架子的构架
2.1底座安放:
2.1.1底座、垫板均应准确地放在定位线上;
2.1.2底座的脚手板平行于外墙面放置,应采纳4m长脚手板。
2.1.3底座12#槽钢平行放在脚手板居中位置且平行于外墙面。
××2.8m。
2.3防护架子采纳双立杆,步距为1800mm、1050mm间隔设置,1800mm步距过人,其顶部杆为双杆,里侧挂内平开钢筋安全门。55#楼防护架子立杆纵距为1550mm和700mm,700mm间距为双笼电梯双门立杆间距,两侧1550mm间距为门左右两根立杆间距。立杆横距为1500mm。
2.4防护架靠近电梯间的两根中间立杆通过两组双横杆与洞口的横杆连接拉固。
2.5防护架子左右两侧必需设置护身栏杆,起步200mm高档脚杆,洞口上起步为200 mm高档脚杆,从平台横杆起三道横杆步距600mm。挡脚杆与电梯防护架子门外侧立杆相连,上面两道横杆与立杆连接〔碰到阳台或挑出的平台做短立杆架起,短立杆阳台根部设置〕,注意端部短立杆要与防护架子立杆离开一段距离确保推拉门向外侧自由推拉。护身栏杆在外侧与装修外脚手架连接一道确保稳定。护身栏杆上满挂密目安全网。
2.6防护架子左右外侧立杆之间上下通长挂密目安全网。
2.7外用电梯轿箱与阳台上脚手板平台间距为100mm。
2.8采纳,12钢筋〔二级钢筋〕焊接,1500mm×1500mm,钢筋间距100mm,具体见附图。
2.9外用电梯的底层出入口处搭设长4米,宽于较箱两侧各1米且高3米的防护棚。棚顶铺设二层50mm厚脚手板,不留缝隙,间隔500mm,上层底部挂大眼网一层,护头棚两侧满挂安全网。
2.55#楼外用电梯防护架子的构架详见附图。
