小型房屋建筑工程给排水及电气安装施工方案
一、给排水工程
在主体工程阶段，除配合土建预埋留外，必须作好安装前的事前准备工作，熟悉施工图、做好技术交底、备料、管道支架加工、管件加工、管道除锈、油漆防腐等工作，当土建主体施工达到一定程度具备安装条件时，即可进行管道安装。管道安装一般以自下而上、分层安装的原则进行。本工程计划从一层开始给水立管的安装。
1、给水管道安装工艺流程：安装准备T预制加工T立管安装T干管安装T支管安装T管道水压试验T管道冲洗T管道防腐
2、排水管道安装工艺流程：安装准备-管道预制-立管安装-干管安装-支管安装T灌水试验T通水试验
3、消防管道安装工艺流程：安装准备一立管安装一干管安装一支管安装一消防水泵安装一管道试压一管道冲洗一系统通水调试
4、消防系统的设备材料必须具备国家消防主管部门分发的生产、销售许可证和产品合格证。
5、预制加工时，按设计图纸画出管道的分路、管径、变径、预留管和安装位、施工草图，并据此下料预制。
6、立管安装时，先从上至下统一吊线，均匀固定好管卡，再将预制好的立管分层排列，按序安装，外露丝扣要清理、焊缝和镀锌层破损处要刷好防锈漆;干、支管甩要加上临时丝堵。立管阀门安装朝向要正确，便于操作和维修。
7、干管安装时，一般从总进水开始操作。总进水端头需加装好临时堵板以备试压用。对大径管道，则用法兰连接。管道安装前要进行内部清扫和外表除锈。安装时要找直找平，要复核甩的位、方向和变径是否正确。对于暂留的管要加装临时丝堵。
8、支管安装时，将预制好的支管从支管甩处依次逐段进行安装。在有阀处需加装活接头，以便日后维修。要核定不同卫生洁具的给水预留高度和位
,找平找正后埋好支管管卡，安装好支管，并上好临时堵头。
9、给水管道预制时，须根据设计图要求结合现场情况，测量好管道尺寸。塑料排水管施工时，管道断毛刺要用刮刀清楚平滑，承插和插管连接部位要进行清洁，插入粘接时需将插稍作转动，以利粘接剂分布均匀。约30秒至一分钟粘牢后应及时将溢出的粘接剂清除干净。多粘连接应注意预留方向。

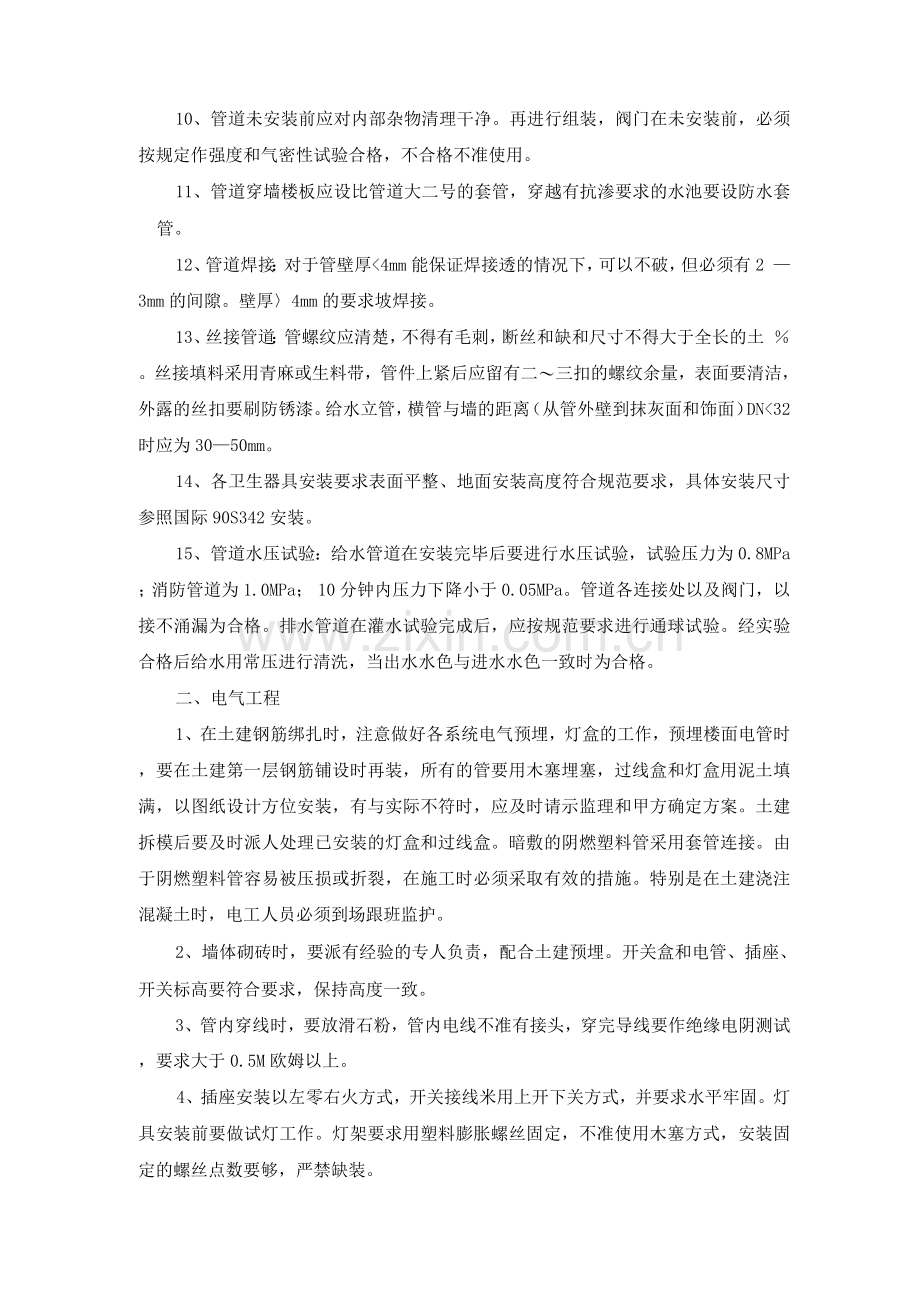

10、管道未安装前应对内部杂物清理干净。再进行组装，阀门在未安装前，必须按规定作强度和气密性试验合格，不合格不准使用。
11、管道穿墙楼板应设比管道大二号的套管，穿越有抗渗要求的水池要设防水套管。
12、管道焊接：对于管壁厚<4mm能保证焊接透的情况下，可以不破，但必须有2 — 3mm的间隙。壁厚〉4mm的要求坡焊接。
13、丝接管道：管螺纹应清楚，不得有毛刺，断丝和缺和尺寸不得大于全长的土 ％。丝接填料采用青麻或生料带，管件上紧后应留有二〜三扣的螺纹余量，表面要清洁，外露的丝扣要刷防锈漆。给水立管，横管与墙的距离（从管外壁到抹灰面和饰面）DN<32时应为30—50mm。
14、各卫生器具安装要求表面平整、地面安装高度符合规范要求，具体安装尺寸参照国际90S342安装。
15、管道水压试验：给水管道在安装完毕后要进行水压试验，试验压力为0.8MPa；消防管道为1.0MPa； 10分钟内压力下降小于0.05MPa。管道各连接处以及阀门，以接不涌漏为合格。排水管道在灌水试验完成后，应按规范要求进行通球试验。经实验合格后给水用常压进行清洗，当出水水色与进水水色一致时为合格。
二、电气工程
1、在土建钢筋绑扎时，注意做好各系统电气预埋，灯盒的工作，预埋楼面电管时，要在土建第一层钢筋铺设时再装，所有的管要用木塞埋塞，过线盒和灯盒用泥土填满，以图纸设计方位安装，有与实际不符时，应及时请示监理和甲方确定方案。土建拆模后要及时派人处理已安装的灯盒和过线盒。暗敷的阴燃塑料管采用套管连接。由于阴燃塑料管容易被压损或折裂，在施工时必须采取有效的措施。特别是在土建浇注混凝土时，电工人员必须到场跟班监护。
2、墙体砌砖时，要派有经验的专人负责，配合土建预埋。开关盒和电管、插座、开关标高要符合要求，保持高度一致。
3、管内穿线时，要放滑石粉，管内电线不准有接头，穿完导线要作绝缘电阴测试，要求大于0.5M欧姆以上。
4、插座安装以左零右火方式，开关接线米用上开下关方式，并要求水平牢固。灯具安装前要做试灯工作。灯架要求用塑料膨胀螺丝固定，不准使用木塞方式，安装固定的螺丝点数要够，严禁缺装。
5、各类配电柜、箱的安装要水平、垂直。金属外壳可靠接地，连接端子导线接线头要求与固定螺丝连接。
6、接地母线和引向钢筋的焊接要求双面焊接，焊缝长度大于钢筋直径的六倍以上。在土建浇灌混凝土及地面回填土埋好接地母线一周后，天气干燥时可进行接地电阴测试，测试电阻＜4欧姆。
7、所有电气安装设备要用5V兆欧表测量绝缘电阻，其线间和对地的绝级电阻值不低于50M欧姆，对于1KV以下的电缆，用1KV兆欧表测量其线间和对地的绝缘电阻值不应低于10M欧姆。
