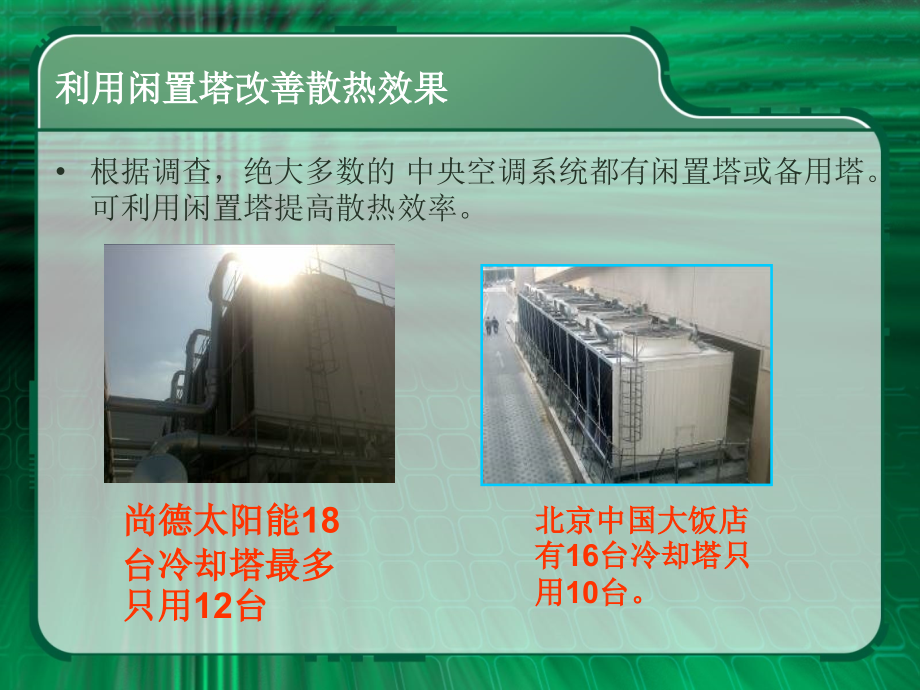

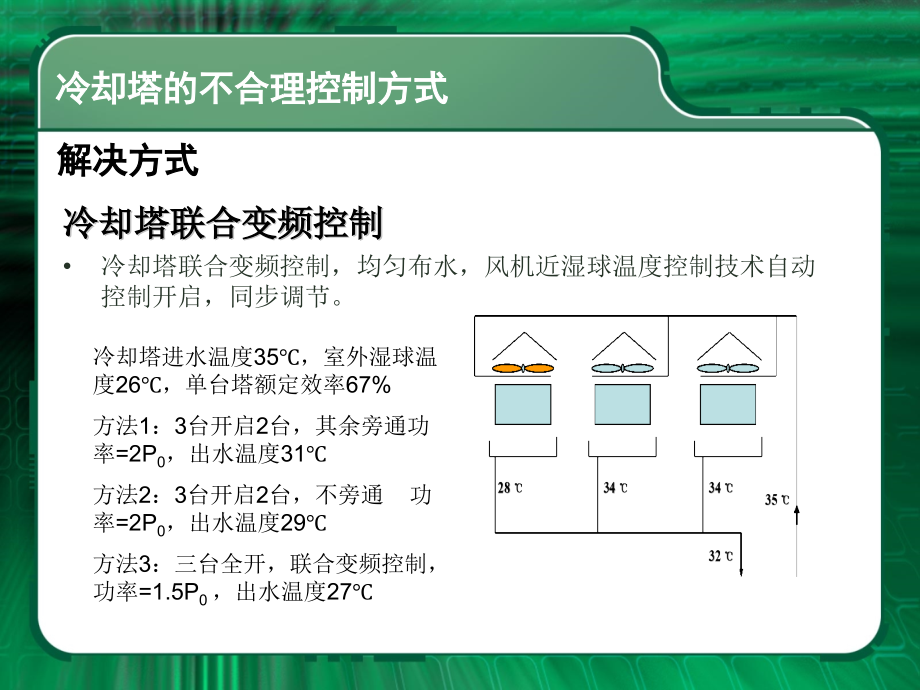

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,22:54:47,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,22:54:47,#,致力于不对称技术发展节能技术,冷却塔的不合理控制方式,冷却塔联合变频控制,冷却塔联合变频控制，均匀布水，风机近湿球温度控制技术自动控制开启，同步调节。,解决方式,冷却塔进水温度,35,，室外湿球温度,26,，单台塔额定效率,67%,方法,1,：,3,台开启,2,台，其余旁通功率,=2P,0,，出水温度,31,方法,2,：,3,台开启,2,台，不旁通 功率,=2P,0,，出水温度,29,方法,3,：三台全开，联合变频控制，功率,=1.5P,0,，出水温度,27,利用闲置塔改善散热效果,根据调查，绝大多数的 中央空调系统都有闲置塔或备用塔。可利用闲置塔提高散热效率。,尚德太阳能,18,台冷却塔最多只用,12,台,北京中国大饭店有,16,台冷却塔只用,10,台。,中央空调系统闲置了很多冷却塔不用？,一塔的流量分给三塔时出现的问题,塔间没有均水器时的模拟视频,塔间有均水器时的模拟模型,冷却塔风量与电量比测试结果（存在高效率区）,风量百分比,功率百分比,由上图可以看出，风量变化与耗能大小不成线性，在,25Hz 40Hz,之间存在,能效比较高的调节空间。,0.0,20.0,40.0,60.0,80.0,100.0,10,15,20,25,30,33,36,39,42,45,48,50,%,Hz,输出频率,25Hz,输出频率,40Hz,功率,13%51%,风量,55%86%,平均电,:,风比,1:2.218,利用闲置塔提高散热效果需解决的问题,解决塔与塔之间的分水不均。,解决塔内布水盘布水均匀。,近湿球温度控制。,冷却塔间均水技术,冷却塔布水盘匀水技术,冷却塔风扇传统控制方式,检测冷却塔进水温度、利用流量计检测实际流量、湿度检测器、室外温度、室外大气压，等数据后决定冷却塔运转频率,表面看方法很正确，但由于其检测方法投资大、部件昂贵、五个变量之间关系复杂，实际无法应用。,近湿球温度控制技术原理（发明专利）,采用图形分辨技术，分别分辨机组加载、布水量变化、室外温度变化、湿球变化、大气压变化技术。,近湿球温度控制原理,冷却塔进水温度（快，从几秒到几分钟）；,布水量（快，从几秒到几分钟）；,室外环境湿度（慢，几分钟到几小时）；,室外温度（慢，几分钟到几小时）；,室外大气压（非常慢，几小时到几天）；,标配冷却塔测试结果,CT*1,台,17.900,18.000,18.100,18.200,18.300,18.400,18.500,18.600,18.700,18.800,15:21,15:22,15:23,15:24,15:25,15:26,15:27,15:28,15:29,CT1,风机功率,平均耗电,18.38KW/h,平均出水温度,26.47,度,CT1,出水温度,25.80,25.90,26.00,26.10,26.20,26.30,26.40,26.50,26.60,26.70,26.80,CT1,100%,输出平均耗电,18.38KW/h,平均出水温度,26.47,度,优化控制方案配置测试结果,CT*2,台,0.0,5.0,10.0,15.0,20.0,25.0,23.0,23.5,24.0,24.5,25.0,25.5,26.0,15:33,15:34,15:35,15:36,15:37,15:38,15:39,15:40,15:41,15:42,15:43,15:44,15:45,15:46,15:47,15:48,15:49,15:50,15:51,15:52,15:53,15:54,15:55,15:56,15:57,15:58,出水温度,CT1+CT2,80%*2,输出平均耗电,22.7KW/h,平均出水温度,24.7,度,CT1+CT2,75%*2,输出平均耗电,19.2KW/h,CT1+CT2,70%*2,输出平均耗电,13.3KW/h,CT1+CT2,60%*2,输出平均耗电,9.8KW/h,CT1+CT2,50%*2,输出平均耗电,6.3KW/h,平均出水温度,24.4,度,平均出水温度,24.5,度,平均出水温度,248,度,平均出水温度,25.3,度,CT1+CT2,风机功率,优化控制方案配置测试结果,CT*3,台,16.2,16.4,16.6,16.8,17.0,17.2,17.4,17.6,17.8,18.0,18.2,18.4,22.0,22.5,23.0,23.5,24.0,24.5,25.0,25.5,26.0,16:05,16:06,16:07,16:08,16:09,16:11,16:12,16:13,16:14,16:15,16:17,16:18,16:19,16:20,16:21,16:22,16:23,CT1+CT2,风机功率,出水温度,CT1+CT2+CT3,60%*3,输出平均耗电,17.37KW/h,平均出水温度,24.64,度,平均出水温度,23.75,度,平均出水温度,24.28,度,阶段,1,阶段,2,阶段,3,高耗能分析,-,冷却塔系统,冷却塔系统能效提升,50%,以上。,全年冷却温度平均下降,1.5-3,冷却风扇年平均耗电量下降,20%-40%,主机节能,5%-10%,减少飘水,30%,以上。,新建项目可省却电动阀门以及流量调节阀。整体造价下降。,冷却塔可承受,25%-100%,流量时仍然能均匀布水。,由于喷嘴结构的改变，冷却塔内不再容易堵塞。,通过以上解决方案，冷却系统参数得到以下提升：,遗憾,流量变化对冷却塔的效率的影响没有人重视。,均水器在暖通设计中没有图标。,冷却塔厂家因为商务愿意不愿意在塔内加装匀水器。,近湿球温度控制技术还要进一步推广。,建议,对暖通设计者进行培训，引起重视。,提高冷却塔标准，引起厂家重视。,有关部门增添均水器图标和近湿球温控控制技术图标。,Thank you!,无锡永信能源科技有限公司,地址：江苏省宜兴市氿滨南路,687,689,号,TEL,：,0510-87923399 FAX,：,0510-87917291,HTTP,：,“特科诺”智能组合多动态系统,
