周期浸润腐蚀试验机介绍.docx

"ZJF-1型周期浸润腐蚀试验机介绍"
一、概述
ZJF-1型周期浸润腐腐蚀
试验机适用于测量铝合金厚板、挤压件和锻件在高向〔短横向〕上的应力腐蚀试验。主要应用于铝合金C环试样应力
腐蚀试验等。本产品能模拟户
外自然大气腐蚀条件，通过对铝合金C环试样及其焊接材料的耐大气腐蚀的人工气候应力腐蚀加速试验，来评价其耐户外大气腐蚀的质量性能，可供各种科研机构、厂矿中心试验室及航空、航天、机械、电子领域等对产品试样进展浸润腐蚀试验用。
二、参照标准
HB5259-83”铝合金C环试样应力腐蚀试验方法”
GB/T15970.5-27 ”金属和合金的腐蚀 应力腐蚀试验 第5局部C型环式样的制备和应用”
GB/T15970.7-20 "金属和合金的腐蚀 应力腐蚀试验 第7局部慢应变速率试验”
HB 5254-83”变形铝合金拉伸应力腐蚀试验方法”
GB/T 19746-25 '金属和合金的腐蚀盐溶液周浸试验”；
GB/T 24518-2021"金属和合金的腐蚀应力腐蚀室外暴露试验方法”
三、技术指标1、试验机工作室内尺寸：8 * 7 * 8 (xW xH)〔可
以根据用户要求定制〕;

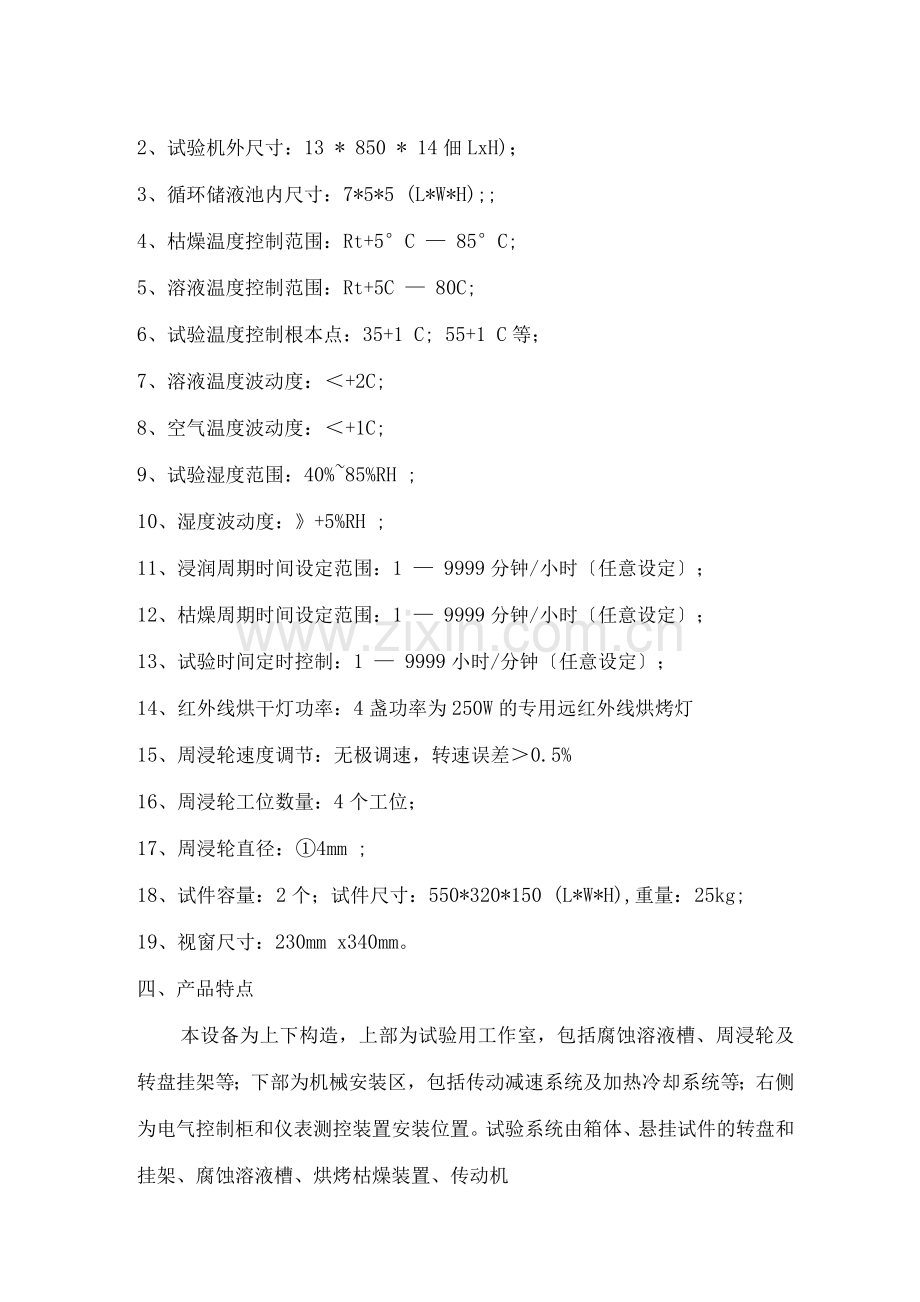

2、试验机外尺寸：13 * 850 * 14佃LxH)；
3、循环储液池内尺寸：7*5*5 (L*W*H);;
4、枯燥温度控制范围：Rt+5°C — 85°C;
5、溶液温度控制范围：Rt+5C — 80C;
6、试验温度控制根本点：35+1 C; 55+1 C等；
7、溶液温度波动度：＜+2C;
8、空气温度波动度：＜+1C;
9、试验湿度范围：40%~85%RH ;
10、湿度波动度：》+5%RH ;
11、浸润周期时间设定范围：1 — 9999分钟/小时〔任意设定〕；
12、枯燥周期时间设定范围：1 — 9999分钟/小时〔任意设定〕；
13、试验时间定时控制：1 — 9999小时/分钟〔任意设定〕；
14、红外线烘干灯功率：4盏功率为250W的专用远红外线烘烤灯
15、周浸轮速度调节：无极调速，转速误差＞0.5%
16、周浸轮工位数量：4个工位；
17、周浸轮直径：①4mm ;
18、试件容量：2个；试件尺寸：550*320*150 (L*W*H),重量：25kg;
19、视窗尺寸：230mm x340mm。
四、产品特点
本设备为上下构造，上部为试验用工作室，包括腐蚀溶液槽、周浸轮及转盘挂架等；下部为机械安装区，包括传动减速系统及加热冷却系统等；右侧为电气控制柜和仪表测控装置安装位置。试验系统由箱体、悬挂试件的转盘和挂架、腐蚀溶液槽、烘烤枯燥装置、传动机
构、减速机构、加热装置、冷却装置、加湿装置、空气循环装置及电气控制系统组成。箱体底部安装4只滑轮，方便箱体的移动和搬运。
试验箱的箱体采用专用PVC板整体焊接成型，骨架和承重梁为不锈钢材料焊接而成，这样既保证了箱体强度的坚实结实，又保证了整个设备的耐腐蚀抗老化性能。箱体顶部设计成V形构造，以防止冷凝液滴直接滴落到试样上。试验箱工作室保温采用绝热性能和耐高温性能比较好的NBR/PVC橡塑发泡技术生产的闭泡弹性绝热材料，其不仅具有保温绝热效果好，而且具有美观整洁，施工安装方便等优点。
为了方便观察试样的试验状态，在箱体一侧装有透明的试验观察窗，以便随时观测掌握试样的特征状态和试验箱工作室的内部工作状况。
试验机的周浸轮采用耐腐蚀性能和绝缘性能都比较好的绝缘胶木板，厚度大于8mm ，周浸轮直径4mm，腐蚀轮轴直径60mm，其转动平稳可靠，且不会刮碰到槽体。
试验机门密封采用耐高温性能好的硅橡胶密封条，门密封严实，并带锁紧机构，以防止有气体外泄。
周期浸润腐蚀试验机的工作室温湿度控制，是通过空气循环系统，对经过加热装置、冷却装置和加湿装置处理过的空气进展箱内强制对流循环，来到达升降温和湿热控制处理的。而试样的周期浸润是通过双向电动机与双向齿轮箱连接后，利用皮带轮等机构实行皮带传动，来驱动悬挂试样的转盘挂架实现旋转升降，其升降上下的控制由安装在旁边的行程限位开关控制其升降距离，而浸润周期的时间和循环次数由可编程控制器控制。在箱体上部安装的远红外线烘烤灯和排风
，能分别实现对枯燥周期的试样进展烘烤枯燥和工作室内的湿热调节。
腐蚀溶液槽位于转盘挂架的正下方，为试验液体储存区，排液接至箱外以便废液排放至室外，其下部为安装有加热装置、冷却装置和加湿装置的空气循环处理通道，并通过循环风道与循环风机连接成一体，利用可编程控制器的控制以实现对工作室环境的有效控制。
储液池及箱体内材料采用专用PPR板整体焊接而成，能长期满足pH=1.5溶液的耐蚀性要求。
电气控制局部由控制柜、PLC可编程控制器、温度传感器、行程限位开关、浸润周期时间控制器等组成。其工作原理是通过可编程控制器的集中控制对传动机构、加热装置、冷却装置、加湿装置、空气循环风机和红外烘烤灯等系统进展实时检测与调控，来实现整个周期浸润腐蚀试验过程中的浸润周期和试验温度等参数的控制，这样，系统就能按规定的时间周期和温度环境要求，进展重复循环浸润腐蚀试验°PLC可编程控制器采用无纸记录形式，并实时显示温度、湿度和时间等参数。试验循环周期可以随意设定，即溶液浸润时间〔如10分钟〕和曝露枯燥时间〔如50分钟〕可根据试验要求进展设定循环。
本系统可对中小型构造件和模拟件进展周期浸润腐蚀试验，本设备工作稳定、自动控制程度高，数据可靠，广泛应用于铝合金C环试样应力腐蚀试验等及其焊接材料的耐大气腐蚀性能的评价，并且在航空、航天、机械、电子及铁路桥梁等领域也得到广泛的应用。
五、控制系统：
〔一〕、温湿度控制仪：

1、品牌特性：采用韩国TEMI880彩色液晶触摸屏可编程温度控制器。可显示设定参数，时间，加热器等工作状态，同时具有试验自动运行及PID参数自整定功能。控制参数的设定采用中文界面，仅需设定温度就可实现制冷机的自动运行功能。控制系统使用智能化控制软件系统，具备自动组合制冷，加热等子系统的工况，从而保证在整个温度范围的高精度控制，到达节能降耗的目的。完善的检测装置能自动进展详细的故障显示，报警，如当试验箱发生异常时，控制器自动显示故障状态。可配备RS485接与计算机相连。连机后可通过计算机对设备实现运行，温度等参数的连续监控。
2、人机界面：5.8英寸LCD液晶彩色显示屏，无按键式触摸屏输入方式〔即用手指轻触显示屏上功能选择显示框，即可实现输入，并启动按钮〕。
3、用户程序：用户可根据标准及技术要求自由编制温度、湿度、时间等运行程序。
4、用户程序容量：1〜120条试验程序〔即可分为120个程式组数〕，最大1〜12步〔即12个动作步骤〕，单步时间99小时59分。
5、循环次数：单一程序可重复运行最多999次。
6、运行曲线：可显示程序设定值曲线，也可通过仪表的RS232通讯接与外接电脑连接，即可显示运行后实际运行状况。
7、 设定精度：温度：0.1C时间：1S
8、运行方式：具有定值/程式控制的双重功能，可选择进展恒定运行或程序运行2种试验状态。

9、RS232标准通讯接，可外接电脑做全功能控制、储存、打印、
记录；
10、数据存储：充满电后，数据资料记忆保存可保持10年，初始化
数据可保持10年。
11、偏差校正：防止因各种因素出现参数偏差，校正后可使温湿度值
更准确、标准；
12、温湿度输入：RT1 x2〔干球及湿球〕/4~20mA同时内建；
13、中英文名称登陆/中英文试验登陆/运转时间显示；
14、OPEN COLLECTOR 输出：13 点〔温度 x1、湿度 x1、END x1、
RUN x1、T1~T4、TROUBLE x1、H1 x1、TIME SIGNAL x3〕；
15、温湿度4~20mA 控制输出/OPEN COLLECTOR 温湿度控制同时内
建；
16、输入接点 乂7点〔RUN/STOP、TROUBLE x6〕；
17、温度变换输出：-1~2对应再传送-1~2V ,
湿度变换输出：0~1%R.H对应再传送0~1V；
18、LCD 显示器：画面表示范围：118.18x89.38, 320 x240 点，30
行x40字的LCD显示屏幕。
附仪表界面图：
〔二〕低压电器：主要低压电气元器件均采用知名品牌产品：**“二开 牌交流接触器、热过载继电器，OMRON牌小型中间继电器，
开关及断路器等均为国产知名品牌。
六、主要配置
1、箱体外壳材料：SUS304不锈钢板;

2、箱体内胆材料：耐高温耐腐蚀的PPR板焊接成形；
3、控制仪：韩国TEMI880彩色液晶触摸屏可编程控制器
4、压缩机：法国原装进全封闭“泰康 冷冻压缩机。
5、夹具：铝合金C型环试样夹具2套；
6、液位控制器：日本产耐腐蚀液位开关；
7、枯燥加热器：采用耐干烧式耐腐蚀电加热管；
8、液体加热器：采用耐干烧式耐腐蚀电加热管；
9、继电器等主要元件为日本“欧姆龙 牌；
10、红外线烘干灯：3盏功率为250W的专用远红外线烘烤灯;
七、平安保护
1、系统漏电保护；
2、系统电源相序和缺相保护；
3、试验工作室超温保护；
4、溶液槽溶液低液位报警；
5、试样限位保护；
6、电动机过载保护。
**市中亚试验设备**
技术部
2021年11月12日
