第三章风景园林工程优秀课件.ppt

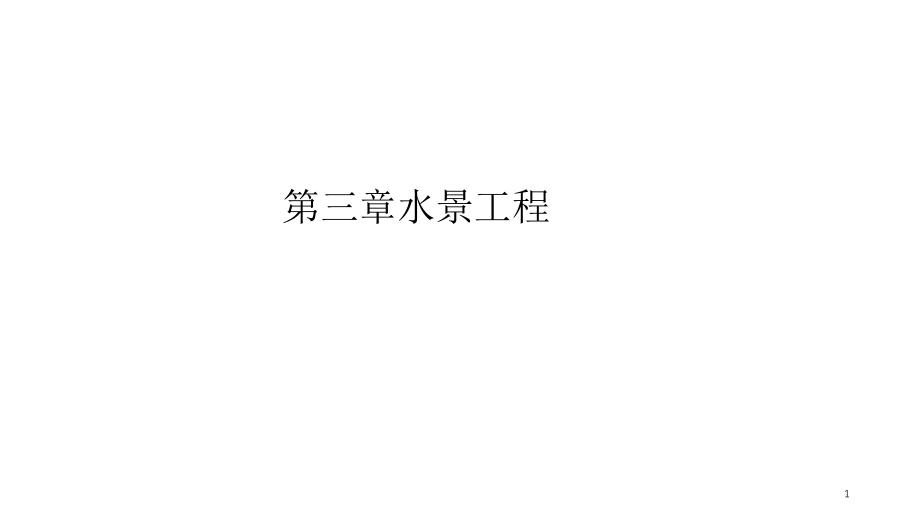

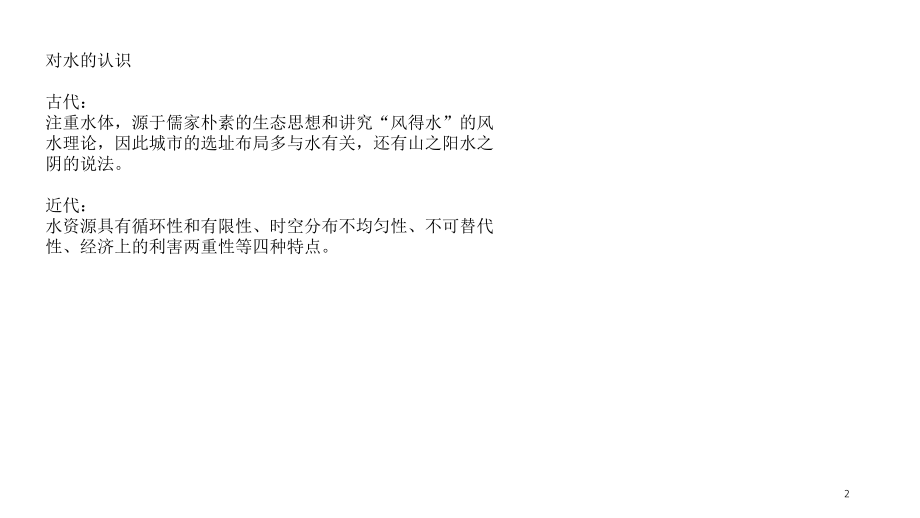

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,第三章水景工程,1,对水的认识,古代：,注重水体，源于儒家朴素的生态思想和讲究“风得水”的风水理论，因此城市的选址布局多与水有关，还有山之阳水之阴的说法。,近代：,水资源具有循环性和有限性、时空分布不均匀性、不可替代性、经济上的利害两重性等四种特点。,2,回顾：,(,风景园林设计要素）,感受水,人的本能,接触水、观赏水、利用水,设计要素中最迷人，最激发人兴趣,浪漫主义色彩,3,3.1,水景概论,3.1.1,水,理水，原指中国传统园林的水景处理，现泛指各类园林中水景的处理。造山、理水是中国自然山水园的主要手法，园林中将“因水成景、由水得景”称为水景。,水景工程是风景园林与水景相关的工程总称。,4,3.1.2,城市水体与风景园林水体的功能,(1),排洪蓄水,(2),造景,(3),改善城市的生态环境、调节城市的小气候条件,(4),开展水上各类活动与游览（组织航运，便利交通和繁荣经济；发展结合生产的水产事件）,3.1.3,风景园林水体的景观作用,(1),大的水面能将不同的风景园林空间及景点联系起来，从而形成整体效果，避免结构松散。,(2),水面具有包容景观、映衬岸畔或水中景观的基底作用。,(3),喷泉、瀑布等水景具有视觉上和听觉上的可赏性，能吸引人们的注意，形成景观的焦点和中心，,并可形成一种其所在空间、位置上的尺度感。,5,6,7,8,9,3.1.4,风景园林水系规划的内容,(1),河湖的主要功能和划分等级，并由此确定一系列水工设施的要求和等级标准；,(2),河湖近期和远期的规划水位（最高水位、常水位和最低水位）,(3),河湖在城市水系中的任务（即功能作用）,(4),城市水系的平面位置、代表性断面和高程,(5),水工构筑物的位置、规格和要求。,3.1.5,水系规划常用数据,(1),水位,(2),流速,(3),流量,10,3.1.6,风景园林水体分类,(1),静水：指平坦、看不见水的流动的水体，呈现出安详、朴实的氛围，宁静收敛。,11,(1),动水：具有生动、活跃、富有生命力的特征。,A,、,位能动水：,利用水位的落差形成。,B,、,动能动水：,利用压力将水喷出，以改变水的流动形式。,12,13,3.2,小型水阀,水闸在风景名胜区和城市园林中应用比较广泛，如承德避暑山庄东面的武烈河旱涝无常，为了保证游览季节有河景可观，采用橡皮坝控制，共设橡皮坝两处。,橡皮坝在洪水时期可溢流放水，枯水季节可蓄水。,14,3.2.1,水闸的作用及分类,(1),进水闸,(2),节制闸,(3),分水闸,3.2.2,闸址选定,(1),闸孔轴心线与水流方向相顺应，使水流需通过时畅通无阻,(2),避免在水流急弯处建闸，以免因剧烈的冲刷破坏闸墙与闸底。,(3),选择地质条件均匀、承载力大致相同的地段，避免发生不均匀沉陷。,15,3.2.3,水闸结构,(1),地基,(2),水闸地层结构,A,、闸底,B,、铺盖,C,、护坦,D,、海漫,(3),水闸上层构筑,A,、闸墙,B,、翼墙,C,、闸墩,16,3.2.4,小型水闸结构尺寸选定,3.2.4.1,须知数据：,外水位、内湖水位、湖底高程、安全超高、闸门前最远岸直线距离、土壤种类和工程性质、水闸附近地面高程及流量要求等。,3.2.4.2,须求数据,（,1,）闸孔宽度,（,2,）闸顶高程,（,3,）闸墙高度,（,4,）闸底板长度及厚度,（,5,）闸墩的外形与尺寸,（,6,）闸门,17,3.3,驳岸与护坡,3.3.1,驳岸（驳嵌）,3.3.1.1,驳岸的定义和作用,驳岸是用工程措施加工岸而使其稳固，以免遭受各种自然因素（风浪、降水、冻胀等）及人为因素的破坏，保护风景园林中的水体的设施，它建在水体边缘与陆地交界处。,作用：,（,1,）促进河岸生态系统恢复，形成美丽自然景观。,（,2,）调节水源。,（,3,）增强水体自净作用。,18,3.3.1.2,驳岸结构,基础：,是驳岸的底层结构，为承重部分，上部重量经基础传给地基，因此要求基础坚固。,墙体：,驳岸主体结构，常用混凝土、毛石。砖等砌筑而成，也有用木板、毛板等材料作为临时性驳岸的材料。,盖石,：又称压顶，为驳岸之顶端结构，其主要是增强驳岸的稳定性，阻止墙后的土壤流失，美化水岸线。,垫层：,为基础的下层，常用矿渣、碎石、碎砖等材料整平地坪，保证基础与土基均匀接触作用。,基础桩,：增加驳岸的稳定性，方式驳岸的滑移或倒塌的有效措施，并有加强土基的承载能力的作用。,沉降缝：,由于墙高不等，墙后土压力，地基沉降不均匀变化所必须考虑设置的断裂缝。,伸缩缝：,避免因温度等变化引起破裂而设置的缝。,19,3.3.1.3,驳岸形式,（,1,）硬驳岸：,主要依靠墙自身的质量来保证岸壁稳定，抵抗墙后土壤的压力。,A,、条石驳岸：,用条石作基础，水泥砂浆砌大于,400,厚毛石，并用花岗岩条石作盖顶。施工时，条石的,4,或,5,个面需錾平，以银锭扣连接加固，使之结合紧密。,20,B,、块石驳岸：,为园林水景中广泛使用的驳岸形式。石缝有凸缝、凹缝和平缝等不同的做法。,21,C,、混凝土驳岸：有钢筋混凝土驳岸和素混凝土驳岸。,22,23,24,25,（,2,）软驳岸：,是指非硬性材料砌筑的驳岸，如桩基驳岸或自然形成的生态驳岸等。,A,、竹木驳岸,B,、自然生态驳岸,a,、自然原型护岸,b,、自然型护岸：对于较陡的坡岸或冲蚀较严重的地段，不仅种植植被，还采用天然石材、木材护岸，以增强堤岸的抗洪能力。,26,27,C,、台阶式人工自然驳岸：对于防洪要求较高，而且腹地较小的河段，在必须建造重力式挡土墙时，,也要采取台阶式的分层处理。,（,3,）混合驳岸,（,4,）土工合成材料在驳岸中的运用,A,、土工织物,B,、土工膜,C,、土工格栅,D,、土工网,E,、土工复合材料,（,5,）编织袋、编织布,28,3.3.1.4,驳岸设计与工程技术要求,（,1,）破坏驳岸的主要因素,（,2,）驳岸平面位置与岸顶高程的确定,A,、驳岸平面位置的确定,B,、岸顶高程的确定,（,3,）驳岸设计,29,30,3.3.1.5,驳岸设计实例,31,32,33,34,35,36,37,38,39,40,41,3.4,水池工程,42,43,44,45,46,47,48,49,50,51,52,53,54,55,56,57,58,59,60,61,62,63,64,65,66,67,68,69,70,71,72,73,74,
