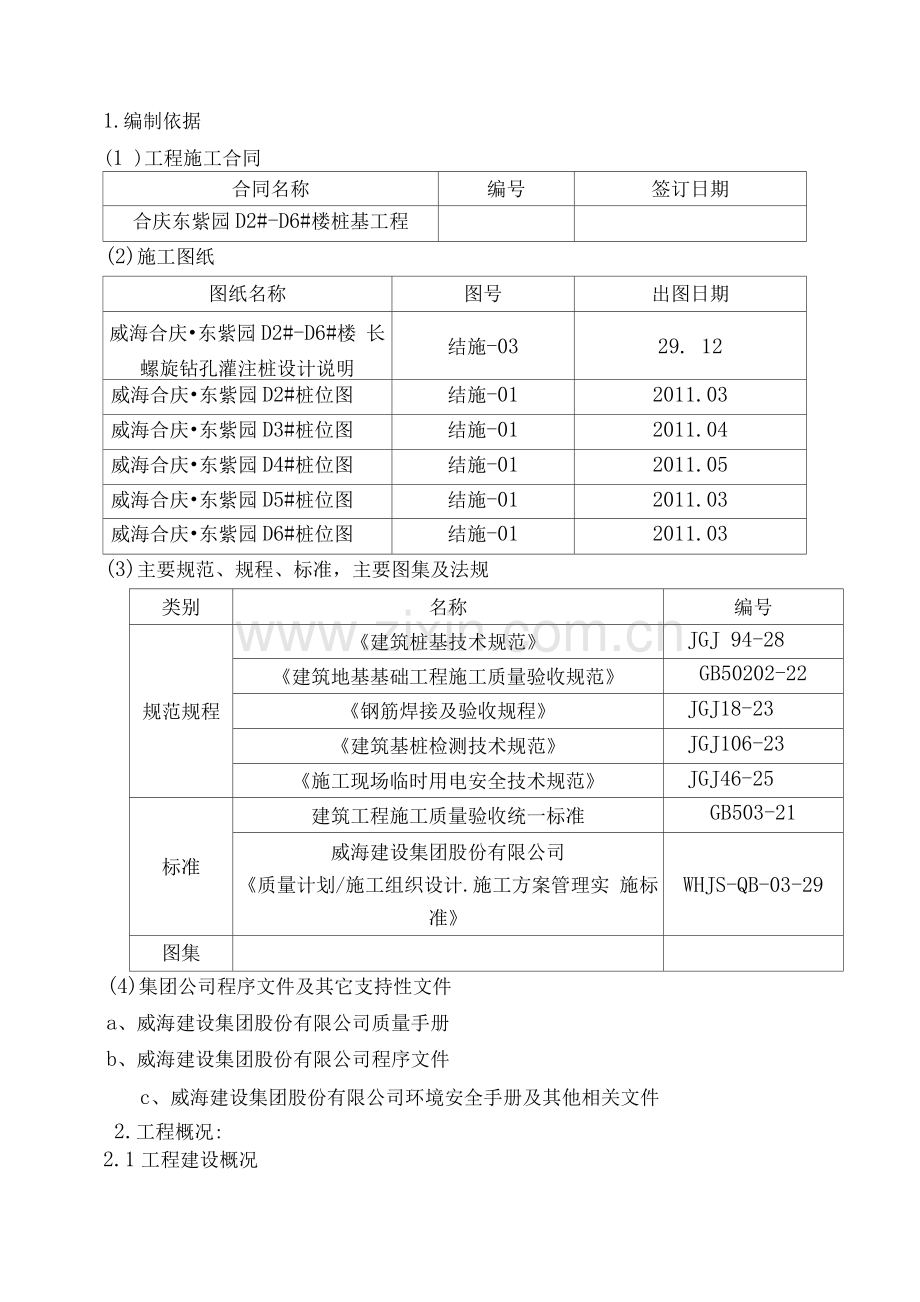

1.编制依据
(1 )工程施工合同
合同名称
编号
签订日期
合庆东紫园D2#-D6#楼桩基工程
(2)施工图纸
图纸名称
图号
出图日期
威海合庆•东紫园D2#-D6#楼 长螺旋钻孔灌注桩设计说明
结施-03
29. 12
威海合庆•东紫园D2#桩位图
结施-01
2011.03
威海合庆•东紫园D3#桩位图
结施-01
2011.04
威海合庆•东紫园D4#桩位图
结施-01
2011.05
威海合庆•东紫园D5#桩位图
结施-01
2011.03
威海合庆•东紫园D6#桩位图
结施-01
2011.03
(3)主要规范、规程、标准,主要图集及法规
类别
名称
编号
规范规程
《建筑桩基技术规范》
JGJ 94-28
《建筑地基基础工程施工质量验收规范》
GB50202-22
《钢筋焊接及验收规程》
JGJ18-23
《建筑基桩检测技术规范》
JGJ106-23
《施工现场临时用电安全技术规范》
JGJ46-25
标准
建筑工程施工质量验收统一标准
GB503-21
威海建设集团股份有限公司
《质量计划/施工组织设计.施工方案管理实 施标准》
WHJS-QB-03-29
图集
(4)集团公司程序文件及其它支持性文件
a、威海建设集团股份有限公司质量手册
b、威海建设集团股份有限公司程序文件
c、威海建设集团股份有限公司环境安全手册及其他相关文件
2.工程概况:
2.1工程建设概况
工程名称
合庆东紫园D2#-D6#楼桩基工 程
地理位置
威海高新区
建设单位
威海天安房地产开发有限公司
设计单位
上海同加建筑 设计有限公司
监理单位
质量监
督单位
威海市建筑工程 质量监督站
施工总承包单位
威海天安建设集团有限公司
施工分包单位
威建机械化市政工程分公司
合同承包范围
桩基
合同性质
投资性质
自筹资金
合同质量目标
合格
合同工期
2.2结构设计概况
土 质 概 况
(1)素 填土
土黄色,松散、稍湿,主要由 砂质土、粉土组成,表层含有大量 的砾碎石,场地普遍分布
地下
水概
况
场区地下水类 型为第四系松散沉 积层中的孔隙潜 水,含水层为(2) 层粉细砂、(5)层 中粗砂,地下水的 补给来自大气降水 的渗入补给,地下 水的迳流方向由南 向北,排泄以蒸发 和地下迳流为主。
(2)粉 细砂
土黄浅黄色,松散、湿饱和 ,颗粒均匀,含有大量的粉粘粒, 夹粉土薄层,部分地段变为粉土
(3)淤 泥质粉 质粘土
浅灰~深灰~灰黑色,软塑,局 部为流塑,土质不均匀,夹多层松 散~稍密的中细砂薄层。
(4)粉 质粘土
浅黄—黄褐色,可塑,土质不 均匀,夹多层松散~稍密的中细砂 薄层,下部含有部分片麻岩碎屑和 碎块。分布于大部分场地。
(5)中 粗砂
灰黄~灰白色,中密~密实、饱 和,颗粒级配良好,主要矿物成分 为长石、石英和云母等,含有大量 的粘性土,夹粉质粘土薄层,混有 大量的片麻岩碎块和碎屑,分布于 整个场地。
(6-1) 全风化 片麻岩
浅灰〜灰白色,呈粉体一碎块 状结构,主要矿物成份为长石、石 英和云母等;岩石结构组织基本破 坏,长石已全部风化成高岭土
力 层 土 土
质
持
(6-2)
强风化
片麻岩
浅灰〜灰白色,呈碎块状结构 ,主要矿物成份为长石、石英和云 母等;岩石结构组织大部分破坏, 长石已大部分风化成高岭土
地 下水 对混 凝土 影响
①受环境类型 (II)和地层渗透影 响,地下水对混凝 土结构具有微腐蚀 性。②按干湿交替 考虑,地下水对钢 筋混凝土结构中钢 筋具有弱腐蚀性。
单桩承
载力特征值
8KN/850KN/9KN
混
凝土
等 级
C30
桩数
336根
桩 长
10〜12米
2.3施工现场概况
地理位置
拟建工程位于威海孙家瞳镇原合庆村旧址 内,西靠环海路,南为99名邸住宅小区,东 部为半月湾海滩。
环境、地貌
场地地貌单元为山坡前缘坡〜冲洪积相、滨 海沼泽相,勘察揭露的上部地基土以粘性土 (部分地段为淤泥质土)、砂土为主,土质 不均,层厚变化较大,下部为片麻岩,基岩 面整体趋势向北倾伏,基岩面高差较大。
地上、地下物情况
无高压线路,无地下管线。
三通一平状况
水通、路通,施工用电电源接到施工现场, 满足施工要求。
现场水、电源供点,可供应量
施工用水为自来水,由供水管网接入,施工 用电从现场配电室接入。
2.4工程施工重点、难点
(1)测量定位放线要严格按照设计施工图纸进行,采用经纬仪和钢尺测 量,用水准仪进行场地标高抄测工作,按设计要求,做好桩顶标高的控制工 作。
(2)试成孔时,必须观察和检测相邻两个设计桩孔之间的影响,如影响 程度较大,则需考虑跳打施工。
(3)桩机就位必须准确,就位后必须保证钻机平整稳固,调整桩臂垂直 度,检查无误后,使钻杆慢慢向下移动,当钻头接触地面时开动动力头,控 制主卷扬,使钻杆匀速向下钻进。钻进过程中,操作司机要仔细观察电流情 况,控制电流不宜超过180A。当钻孔深度达到设计要求深度后停钻,钻杆提 升30开始泵送灌注砼。提钻速度要保持匀速,提升速度严禁大于泵送砼速 度。严禁钻头提离砼面,造成桩身夹泥或断桩。
(4)要密切注意电流大小,控制钻进速度,防止卡钻。
3. 施工组织机构与职责
3.1项目组织机构
3.2项目部质量要素职能分配表
质量控制项目 监管人员
项目经理
技术负责人
保管员
质检员
设备员
水泥,砂,石子质 量控制
刘德明
郭宁
刘德明
岳霞
钢筋质量控制
刘德明
郭宁
刘德明
岳霞
钢筋笼质量控制
刘德明
郭宁
岳霞
桩长控制
刘德明
郭宁
岳霞
设备质量控制
刘德明
郭宁
王志伟
3.3职责与权限
(1) 项目经理职责:
是项目管理的第一责任人,领导组织项目工程从开工到交付使用全过程 的全面管理控制;负责与甲方和施工主管部门联系,及时进行工程变更和分 部分项工程验收;负责对项目所需工人进行质量、安全等方面的培训;负责 对项目的成本情况进行及时掌握,并予以适当调整;负责对项目中使用的新 材料、新产品、新技术进行针对性的指导和监督;定期主持召开工程项目质 量分析会,查找质量隐患,制定质量管理方针措施;责任落实到人。
(2) 技术负责人职责:
负责本项目的各专业技术管理工作,认真落实各项管理制度和措施;承 担技术经济和工程质量目标,制定技术措施,开展全面质量管理,积极采用 新工艺、新技术、新材料;参加图纸会审、编制施工组织设计;办理日常的 变更记录、隐蔽记录等;对施工队进行技术、质量、安全交底,并在施工中 进行指导和监督;领导现场试验管理工作;制定工程具体的质量管理目标, 编制预防和纠正措施并负责落实;领导施工测量放线工作,复核原始测量数 据,并做好隐蔽验收;编制竣工图,做好项目技术总结。
(3) 质检员职责:
参加施工过程工序交接检查,随时检查、监控工程质量情况,及时纠正 违章施工,并对质量隐患提出整改措施及期限。负责施工过程的检验工作, 参加施工中的分项工程评定和工序交接检查;负责过程检验和试验状态的标 识和管理;对施工过程中的质量问题负责确认、评定、上报及组织轻微不合 格半成品的评审,并负责监督、验证处置措施的实施效果,保证工程质量评 定的真实性、准确性和及时性。负责施工现场实体验收,样板间的确定,施 工过程中随时检查,查找质量隐患并随时纠正,负责工程报奖的实体资料。
落实技术交底中的质量方面的内容。
(4) 施工员职责:
负责按已批准的质量计划/施工组织设计合理组织劳力、材料机具进场及 施工,记录施工日志;协助技术员进行工程放线、测量;根据工程进度,提 出劳动力使用计划或分包计划报项目经理批准;负责实施成品、半成品保护 和技术负责人下达的纠正措施;合理安排施工工序、严格执行工序交接检查; 参加隐蔽工程预验和正式验收。
(5) 安全员职责:
认真贯彻执行国家有关安全生产的方针、政策、法令、规定和公司安全 生产规章制度。做好安全施工的宣传教育和管理工作报告,深入施工现场, 监督检查安全生产情况,发现问题立即整改;认真落实公司布置的各项安全 生产竞赛活动;做好新工人的入厂安全生产教育工作,负责新工人上岗前的 安全生产考试,对不合格者,有权禁止上岗;发生工伤事故后,要认真调查, 及时上报,并按照“四不放过”的原则,查清原因,认真处理;负责施工工 地的宿舍卫生、工地文明施工、员工的卫生防疫等保障项目。
(6) 材料员职责:
掌握所负责工程的材料构配件的汇总计划编制。根据施工进度计划,分 期、分批组织货源,按时供应到现场;采购料具时,要严格执行比质量、比 价格、比运距,择优采购;严格料具管理制度,做到备料有计划,耗用有定 额;进入施工现场的材料,要按施工平面布置图堆放,符合使用顺序,一次 就位,减少二次搬运;具体负责管理使用现场材料的工作指导,建立料具采 购台帐,定期进行采购价格成本分析;
深入施工现场,检查督促合理适用料具,工程竣工后,及时办理清退手 续,做到工完料净场地清;把好料具验收的质量关、数量关、单据关,做到: 凭证手续不全不收,规格数量不符不全不收;料具验收合格后,及时办理入 库手续,登记帐卡,做好标识;认真做好料具的保管、保养工作,按仓贮管 理要求,合理堆放,保持仓库整齐、清洁、安全;料具出库必须准确、及时, 单据手续齐全,符合要求。出库料具当面点交清楚。不符合制度的一律不得 发放,不得私自外借材料和工具。料具发放后,及时登帐填卡,保证帐物卡 相符;库存料具要定期盘点,保证料具不变质、不变形,达到数量清、质量
清、帐目清;
(7) 保管员职责:
a、对施工现场各种物资和库存料具负责妥善保管,并使各种物料在存放 期间性能、质量得到保障,防止丢失损坏。
切入库物资验收无误后,要及时记卡,填写储存凭证,详细记录物资的 品名、数量、入库时间。
c、坚持每日检查,狂风、暴雨等恶劣天气更要随时检查,保证库存物资 的数量和安全。要搞好仓库卫生,保持仓库整洁。
d、定期盘点库存,以货对卡,以卡对账,做到账货卡三相符。
e、按照平面布置图,做好现场内材料的堆放和物资储存,及时回收处理 废弃物品。
(8) 技术员职责:
协助技术负责人做好本项目的技术管理工作,落实各项管理制度和措 施;参加图纸会审、参与编制施工组织设计;收集整理各种材料成品、半成 品的合格证;及时指派专人留做试块和留取试样并及时送检(包括原材料); 负责项目部内部技术资料的收集、整理,包括施工许可证、规划许可证、土 地使用证、隐蔽验收、分项质量检验评定等资料的收集、整理。
4. 施工部署
4.1施工顺序及部署安排
具体施工顺序和施工工艺流程见下图
移位施工下一根桩
螺旋钻孔灌注桩施工工艺流程图
4.2工期计划安排
正式开始进行桩基施工后,30日内全部完成本次桩基工程施工工作。
详见施工进度(见进度计划图)
4.3劳动力组织
本次施工采用1台110KWJZL90桩机进行施工,公司将组成精干的项目部 负责本次桩基的具体施工,项目部下设桩机组、钢筋组、电工组各一组,专 业工种及相关作业人员均按需用计划按需配备,并可根据工程进度需要及时 补充调配。
劳动力组织安排表
组别
工作内容
人
数
负责人
工程负责人
全面负责环境安全、文明施工
1
刘德明
技术负责人
负责技术管理、质量控制及落实、资料整理
1
郭宁
施工员
负责安排生产任务,指挥现场施工环境安全
1
王建常
质检员
负责现场的质量监督
1
岳霞
安全员
负责现场的环境安全监督及文明施工
1
丁新
ia
钢筋组
负责钢筋笼的制作
5
于华模
钻机组
负责操作钻机成孔,砼灌注,安放钢筋笼, 收放电缆,钻机移位等
4
荣龙生
混凝土泵组
负责商混放料、泵送混凝土等
3
荣龙生
保管员
负责材料的验收及保管工作
1
刘德明
电工
负责电器设备的安装、维修
1
李积山
―5.基础设施和工作环境
(1 )机械设备投入计划
机械设备投入计划表
设备名称
数量
规格
功 率(单台)
长螺旋钻机
1台
JZL90
动力头
110 KW
主卷扬机
22 KW
副卷扬机
7.5KW
回旋电机
2.2 KW
行走电机
2 x 11KW
混凝土泵
1台
HBT60
55+11KW
电焊机
2台
BX1-4-2
23KW
弯曲机
1台
GW40
5KW
切断机
1台
GQ405
5 KW
(2)材料供应计划
所有进场材料必须有合格证,且必须在试化验合格后方可使用。
螺旋钻孔砼灌注桩施工主要材料计划表
编号
材料名称
规格
数量
质量要求
1
混凝土
C30
930m3
符合GB50202-22《建筑地基基础 工程施工质量验收规范》要求
2
钢筋HRB335
_14
23.86t
符合 GB1499.2-27 要求
3
钢筋HRB335
_12
2.089t
符合 GB1499.2-27 要求
4
钢筋HPB235
8
9.31t
符合 GB1499.1-28 要求
(3)施工用水、用电计划。
① 施工现场用水计划
施工用水为自来水,根据以往经验,给水管径直径50毫米,保证流速 为 2-3m/s。
② 施工现场用电计划
设备同时使用最大功率为195KW。
具体的用电计划见临时用电方案。
(4)施工现场平面布置图(见附图)。
6.施工技术措施
6.1主要施工方法及施工工艺
本次桩基施工,采用JZL90型履带式桩架配110kw动力头、外径5mm长 螺旋桩机钻孔,泵送砼法施工。当钻孔到设计深度后,停钻提钻,同时砼泵 开始泵送灌注砼,使砼通过钻杆从钻头喷出,随注砼随提钻,至砼灌注到地 面,提起钻具离开地面,然后安放钢筋笼至设计标高,至此成桩工作完成。 施工要点与步骤:
(1)、根据桩间距和地层的渗透情况,确定是否采取跳桩施工方法,以免 振动挤压造成相邻孔缩颈或串浆。
(2) 、桩机就位、对中
桩位定好后,按设计要求在桩中心点上插一标杆,放好桩位后,移动桩 机到达指定桩位,对中。
(3) 、调整钻杆垂直度
桩机就位后,应用桩机塔身的前后和左右的4个液压支腿和斜支撑调整 钻杆垂直度,使钻杆垂直对准桩位中心、,确保垂直度小于1.0%桩长。
(4) 、钻进成孔
钻孔开始时,关闭钻头阀门,向下移动钻杆至钻头触及地面时,启动动 力头钻进。钻速先慢后快,以减少钻杆摇晃,同时检查钻孔的偏差,以便及 时纠正。在成孔过程中,如发现钻杆摇晃或难钻时,应放慢进尺,否则容易 导致钻孔偏斜、位移,甚至使钻杆、钻具损坏。钻孔深度根据动力头旋转电 流、钻进的速度并参考钻头土样与地质报告对比确定桩的钻孔深度。
(5) 、灌注混凝土及提钻
螺旋钻孔桩成孔到达设计标高后,停止钻进,开始泵送混凝土,当钻杆 芯管充满混凝土后钻杆正向旋转提升钻杆,按规定控制提钻速度。成桩的提 升速度宜控制在2〜3m/min,成桩过程应连续进行,避免因后台供料不及时而 出现停机待料。若施工中因其它原因不能连续灌注,须根据勘察报告和掌握 的地质情况,避开饱和砂性土、粉土层,不得在这些土层内停机,施工中每根 桩砼的投入量不得小于设计量。
(6) 、安放钢筋笼
将制作好并检验合格后的钢筋笼套在顶部设有振动器的钢管上,副卷扬 将钢筋笼吊起,由专人将桩顶混凝土夹杂的泥土清理干净,然后由两名工人 手扶钢筋笼、对准孔位,副卷扬下放钢筋笼,直至钢筋笼笼顶标高达到设计 要求为止。
(7 )、移位、施工下一根桩
当上一根桩施工完成后,重复以上步骤进行下一根桩的施工。
注意事项:
1、成桩前检测设备成孔能力,保证成桩时钻头能钻至设计要求持力层。
2、必须试成孔,采集钻进各土层的电流数据,制定每米钻进电流变化表; 根据电流变化表,核对试成孔所在位置的地质柱状图。
3、桩机司机和前台指挥密切配合,随时观察钻进速度
4、在施工过程中应经常检查钻头磨损情况,成桩桩径小于设计要求时,
应及时修理或更换。
5、观察和检测相邻两个设计桩孔之间的影响,当出现串孔或抽孔等现象 时,则需要跳打施工。
6、检测实际混凝土用量,与理论值比较并计算充盈系数,充盈系数应不 小于1.05,不大于1.20。
6.2技术要求
(1)测量定位放线
测量定位放线要严格按照设计施工图纸进行,采用经纬仪和钢尺测量, 用水准仪进行场地标高抄测工作,按设计要求,做好桩顶标高的控制工作。
(2)桩机就位,钻孔
桩机就位必须准确,就位后必须保证钻机平整稳固,调整桩臂垂直度, 检查无误后,使钻杆慢慢向下移动,当钻头接触地面时开动动力头,控制主 卷扬,使钻杆匀速向下钻进。
(3)提钻灌注砼
当钻孔深度达到设计要求深度后停钻,开始提钻泵送灌注砼.。提钻速度 要保持匀速,提升速度严禁大于泵送砼速度。严禁钻头提离砼面,造成桩身 夹泥或断桩。
(4)钢筋笼制作
① 主筋与加强筋点焊连接牢固,主筋与螺旋筋采用绑扎联结。焊条采用 E4303型焊条,主筋采用单面搭接焊,焊缝长度为10d或者采用双面搭接焊, 焊缝长度5d。
② 制作钢筋笼必须保证进场钢筋的各项性能指标符合规范的要求,制作 时必须保证严格按设计图纸尺寸进行。
10mm;
20mm;
1mm;
10mm;
20mm;
钢筋笼制作允许偏差如下:
主筋间距
箍筋间距 钢筋笼长度
钢筋笼直径
保护层厚度
③ 电焊工持证上岗,焊接前应做试焊,合格后方可正式焊接,每焊接3个接头,需做施焊试件一组。
④ 安放钢筋笼
砼灌注达到控制标高后,将钻具提出孔外,将钻机移开,安放钢筋笼, 钢筋笼安放要居孔中,防止插入孔壁。
6.3消除质量通病措施
① 桩身混凝土质量差:有缩颈、空洞、夹土等:要严格按操作工艺的规 定执行,保证混凝土灌注连续性。严禁把土或杂物混入混凝土中一起浇筑。
② 钢筋笼变形:钢筋笼在堆放、运输、起吊、入孔等过程中,没有严格 按操作规定执行。必须加强对操作工人的技术交底,严格执行加固的质量措 施。
③ 当出现钻杆跳动、机架晃摇、钻不进尺等异常现象,应立即停车检查。
④ 混凝土浇到接近桩顶时,应随时测量顶部标高,以免过多截桩和补桩。
7. 施工质量保证措施
1、质量管理目标:
公司质量方针:质量责任重于泰山顾客满意高于一切
质量目标:本工程桩基础分部合格
2、项目质量保证体系组织机构:为了规范项目质量管理工作,提高项目 质量管理水平,项目部建立、实施并保持以项目负责人为首的项目质量保证 体系,确保项目质量目标的实现,提高满足顾客(业主)要求的质量保证能 力。项目质量保证体系组织机构如下:
项目负责人:刘德明
技 术 员
:
尹 晓 阳
质 检 员
岳
霞
保 管 员
刘 德 明
施 工 员
:
王 建 常
设备员:王志伟
3. 质量控制措施:
为规范项目工程质量活动,严格过程控制,依据公司质量体系、程序文 件和质量手册,结合本工程项目的实际情况,制定质量保证措施如下:
(1) 文件和资料控制
项目部应对与本工程项目施工有关的文件和资料进行有效控制,确保本 项目各项质量活动使用有效的文件版本。拟用于本项目施工的受控文件清单 如下:
程序文件
质量手册
施工图纸
建筑桩基技术规范
钢筋焊接及验收规程
砼结构工程施工及验收规范
设计变更、图纸会审
质量计划/施工方案
施工现场临时用电安全技术规范
建筑安装工程施工技术资料整理规定
检验规程
项目部设资料管理员一名,由技术员兼职,资料管理员应结合项目部内 部质量审核的要求,在工程开工前和竣工后全面检查项目部各类在用文件的 有效性,并核查使用者手中的文件是否为有效版本。
(2) 产品标识和可追溯性
项目部设保管员各一名。保管员负责所需产品、原材料、半成品、构配 件、设备等的标识;项目技术负责人、施工员、技术员、及班组长负责项目 施工形成产品的标识。工程所需产品以及施工形成产品的标识均执行《产品 标识和可追溯性程序》的有关规定。为满足追溯性的要求,材料员、保管员 要做好原材料采购记录、进场台帐,合格证验收记录;设备员做好设备进出 场台帐;技术员做好施工记录。
(3) 采购物资的控制:
项目部根据工程进度计划及技术要求编制“材料采购计划”和“材料需 用计划”交分公司统一采购,对供货单位的评价、选择及控制按《采购程序 》执行,对采购物资验证的内容、验证的方法及责任者执行本工程质量计划 中检验和试验的有关规定。
(4 )检验和试验:
本项目需进行的检验材料有钢筋、水泥、砂、碎石,执行《进货检验和 试验程序》。质量员按《检验规程》对进货物资进行验证并填写报验单;保 管员对进货物资的规格、数量、外观以及合格证书等进行核查,并对物资做 好状态标识;试验员按《检验规程》及《原材料取样检验及施工试验》文件 的有关规定进行材料取样并送试验单位检验。未经检验和试验的物资不得放 行使用,出现不合格物资严格按照《不合格品控制程序》的要求进行处理。
① 材料试化验计划
② 过程检验和试验:执行《过程检验和试验程序》,项目质检员做好各 项工程质量的检验和评定工作,出现不合格分项按《不合格品控制程序》处 理。
所有隐蔽工程施工完毕,项目技术员必须及时通知顾客(业主或监理)及 有关单位组织验收,验收合格后方可组织下道工序施工,并做好验收记录。
过程试验执行《检验规程》及《原材料取样和施工试验》文件的有关规 定
③ 最终检验和试验:项目部在本工程全部施工完毕,并核查施工技术资 料齐全、准确后按规定逐级报验,并执行《最终检验和试验程序》。
(5)检验、测量和试验设备的控制:
拟用于本工程的主要计量设备清单
名称
规 格
精度
检定周期(月)
经纬仪
TDJ6
6〃
12
水准仪
DS3
3级
12
钢尺
50m
mm
12
试模
150 x 150 x 150
12
本项目施工过程中的检验、测量和试验器具的周检、日常维护、保养及 正确使用均执行《检验、测量和试验设备的控制程序》。
(6)不合格品的控制:
本工程项目施工过程中出现的不合格原材料、半成品、成品的标识、记 录和处置均严格执行《不合格品控制程序》。项目质检员负责评价不合格半 成品。对于施工中出现的一般及严重的不合格品,项目质检员应通知施工现 场停工。对于轻微不合格半成品,由项目质检员组织项目技术负责人及有关 技术人员对其评审,项目技术负责人确定处置方案。对于一般不合格半成品 ,由分公司质量部门组织技术部门、项目技术负责人、质检员对其进行评审 ,分公司技术部门确定处置方案。对于严重不合格半成品,由集团公司技术 质量部、分公司质量和技术部门、项目负责人、项目技术负责人等对其评审 ,技术处确定处置方案。
(7)纠正和预防措施:
消除质量通病,贯彻以预防为主的原则,加强放线过程的管理与校验,并 在施工过程中随时注意校核,以保证桩位正确;施工过程中加强管理,设专 人指挥,以保证桩机就位准确;钢筋笼入孔时保证对中;以保证桩顶及桩身 质量。
项目部负责一般纠正措施的制定,并实施纠正和预防措施,具体按《纠 正和预防措施程序(工程部分)》执行。
(8)搬运、贮存、包装、防护和交付:
工程用各种原材料、半成品、构件、设备的场内和场外搬运及贮存应执 行《搬运程序》及《贮存程序》,项目部负责制定搬运方案和搬运技术交底 ,搬运人员负责产品标识和保护,并做好搬运工作;保管员负责验收、入库 、标识、记帐、存放、出库等工作。
施工过程中成品、半成品的防护执行《防护程序》及《交付程序》,项 目部负责本工作项目“成品、半成品防护措施”的制定和具体实施。
(9)质量记录:
技术员负责本工程项目的施工技术资料(质量记录)的收集整理和编制 ,执行《质量记录控制程序》以及《建筑安装工程施工技术资料整理规定》 文件的相关规定和要求,保证施工技术资料(质量记录)的收集、整理、审 核与工程同步进行。本工程主要质量记录有:定位放线记录,材料试验记录 ,砼试块试验记录,桩基施工记录,桩试验记录,隐蔽工程验收记录,桩位 竣工平面图,图纸会审设计变更记录,技术交底记录及质量评定。
本工程技术交底主要有桩机组拆安全交底,桩基施工技术交底,桩基施 工安全交底,钢筋笼制作技术交底。其中桩机组拆安全交底应在桩机进场时 进行,钢筋笼制作技术交底应在钢筋组人员进场制作前进行,桩基施工技术 交底和桩基施工安全交底应在桩基施工前进行。
(10)项目质量保证体系检查:
项目部结合集团公司内部质量体系审核的要求,按时对本工程项目的质量保证体系进行检查整改。
(11)培训:
项目开工前,项目技术员根据工程的具体情况做好施工准备工作,组织 施工人员学习图纸,进行技术交底。对工程中用到的新技术、新材料、新工 艺要及时组织学习、培训,并针对其施工特点制定专项技术措施。关键岗位 及特殊工种必须持证上岗。包括电焊工,桩机司机,装载机司机,汽车吊司 机,电工。有关方面执行《培训程序》。
(12)服务
项目施工过程中的所有人员均应认真贯彻“质量责任重于泰山,顾客满 意高于一切”的质量方针,所有服务均应以顾客满意为宗旨,使服务满足规 定的要求和顾客的合理期望。竣工交付后的服务执行《服务程序》。
序
统计技术
应用 活动
1
统计抽样
进货检验试验
2
数理统计
试块评定
拟用于本工程的统计技术:
(13)统计技术
8. 施工安
8.1环境安全管理目标
噪声排放达标,昼间<70dB。施工现场无水泥、砂、石子等颗粒物遗撒 、飞扬现象,废弃物实现分类管理,提高回收利用率。施工污水达标排放, 夜间照明灯罩使用率1%,无夜间施工。
安全生产管理,负伤频率控制在职工人数的千分之三以内,杜绝重大伤 亡事故发生。
8.2创建环保安全文明卫生工地责任区组织机构
创建环保安全文明卫生责任区组织机构如下图。
其中环保安全卫生负责人负责对工人的环保安全教育和事故防范工作,并 每天指派专人负责各生活、工作、施工、材料堆放地的卫生工作。各场区卫生 负责人负责本场的卫生工作。
环境安全负责人:刘德明
设备区•.刘德明
施工区•.刘德明
循料区•.刘德明
生活区••尹晓阳
办 公 区
:
郭
宁
环境安全管理体系组织机构图
8.3项目部安全生产责任制
项目负责人安全生产责任制;
技术负责人安全生产责任制;
技术人员安全生产责任制;
材设人员安全生产责任制;
班组长安全生产责任制;
生产工人安全生产责任制。
8.4安全防护及文明施工措施
(1)施工现场水泥应遮盖严密,路面定时洒水降尘。水泥运输时要加以 覆盖。施工现场和场内道路指定专人负责洒水和清扫。
(2)尽量减少油品、化学品的泄露现象,含有害化学成分的特殊材料一 律实行封闭、容器式管理和使用。对于从装载机等泄露出来的柴油、机油等, 由装载机司机负责及时清除。尽量避免因泄露、遗撒对环境造成的污染。
(3)机械维修保养废渣、砼废料等固体废弃物作为建筑垃圾要集中存放, 并定期送往建筑垃圾堆放点。水泥袋子应及时清洗干净,捆扎好后堆放整齐, 工地临时存放点应设专人管理。
(4)施工现场无光污染,夜间施工照明灯罩使用率1%。保证现场夜间 照明光不射入周围居民家中。
(5)节约用电,杜绝常明灯,按环保要求合理设置灯具。
(6)所有施工人员进入现场,必须佩带好安全帽,戴好手套等劳动防护 用品,非施工人员禁止进入现场。工作时间严禁喝酒,酒后禁止进入施工现场, 严禁酒后作业。各工种必须严格按操作规程作业,严禁违章作业。
(7)登高检修与保养人员,必须穿软底鞋,并将鞋底的泥浆清除干净。 高空作业时,必须拴好安全带。
(8)严格现场的用电管理,加强机械设备的检修与保养,电器设备要设 漏电开关,保证接地有效可靠。
(9)现场停止作业或停电1小时以上时,应将开关箱断电上锁。
(10)施工前,应对桩机及其他设备设施作详细的检查,试运转正常后 方可投入使用,严禁设备带“病”运转。
(11)桩机由专人操作,司机持证上岗,杜绝违章作业。
(12)配电箱与开关箱安装间距不大于30m。开关箱与其控制的固定式 用电设备的水平距离不得超过3m,且必须操作方便。每台设备配专用开关箱, 实行一机一闸一箱制。
(13)施工过程中,应随时注意各机械有无异常情况,桩机是否倾斜, 各连接部位螺栓是否松动及钢丝绳的破损情况。
(14)现场的办公、仓储、料具、机械设备、生活卫生等设施要按照施 工平面图的位置,合理堆放。
(15)夜间施工要配以足够的照明,作业区及坑边要设立警示标志,临 时用电的架设要避开机械作业面及车辆行驶路线。
(16)严格做好现场的管线保护工作,严禁车辆辗压。
(17)制定办公生活区域卫生管理措施及防火措施,责任落实到人,建 筑、生活垃圾随时清理,确保文明施工。
(18)所有施工人员应分工明确,指挥人员及机械操作人员必须持证上 岗。
(19)对机械设备实行定人,定岗,定机的“三定”原则,操作人员必 须持证上岗,严格按操作程序作业,以保证机械设备的合理使用。
(20)桩机行走过程中如遇到软弱土层时,不得蛮干,要在确定安全的 情况下方可行走,必要时要铺设钢板。
(21)开好班前会,不断提高职工的安全意识,圆满完成施工任务。
9. 工期保证措施
为保证工程按时顺利完工,特对本工程进度进行动态控制,开工前确定
好工程中的关键工作,关键路线,具体措施主要表现在以下三个方面:
(1)管理措施:
① 编制合理的进度计划,包括资源的合理使用,工作面的合理安排,有 利于提高建设工程的质量,有利于文明施工,有利于合理缩短建设周期;
② 选择合适的承发包模式;
③ 加强合同管理,严格控制合同变更,加强合同风险管理,充分考虑合 同中的风险因素对进度的影响。
(2)经济措施:
清楚工程资金需求计划、资金供应条件等经济因素,尽量避免经济因素 对工程进度的影响。
(3)技术措施:
采用合理的施工技术,对施工人员进行技术交底,加强施工人员的质量 意识教育,认真做好原材料的进场验收和试化验工作,加强计量管理,严格 做好施工操作人员的岗前培训,使其熟悉施工工艺、操作规程和质量要求, 确保工程质量。
施工进度计划表
施工日历天数
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
设备进场
组装设备
钢筋笼 制作
测量放线
桩机施工
竣工清场
