太阳能光伏电气监理细则.docx

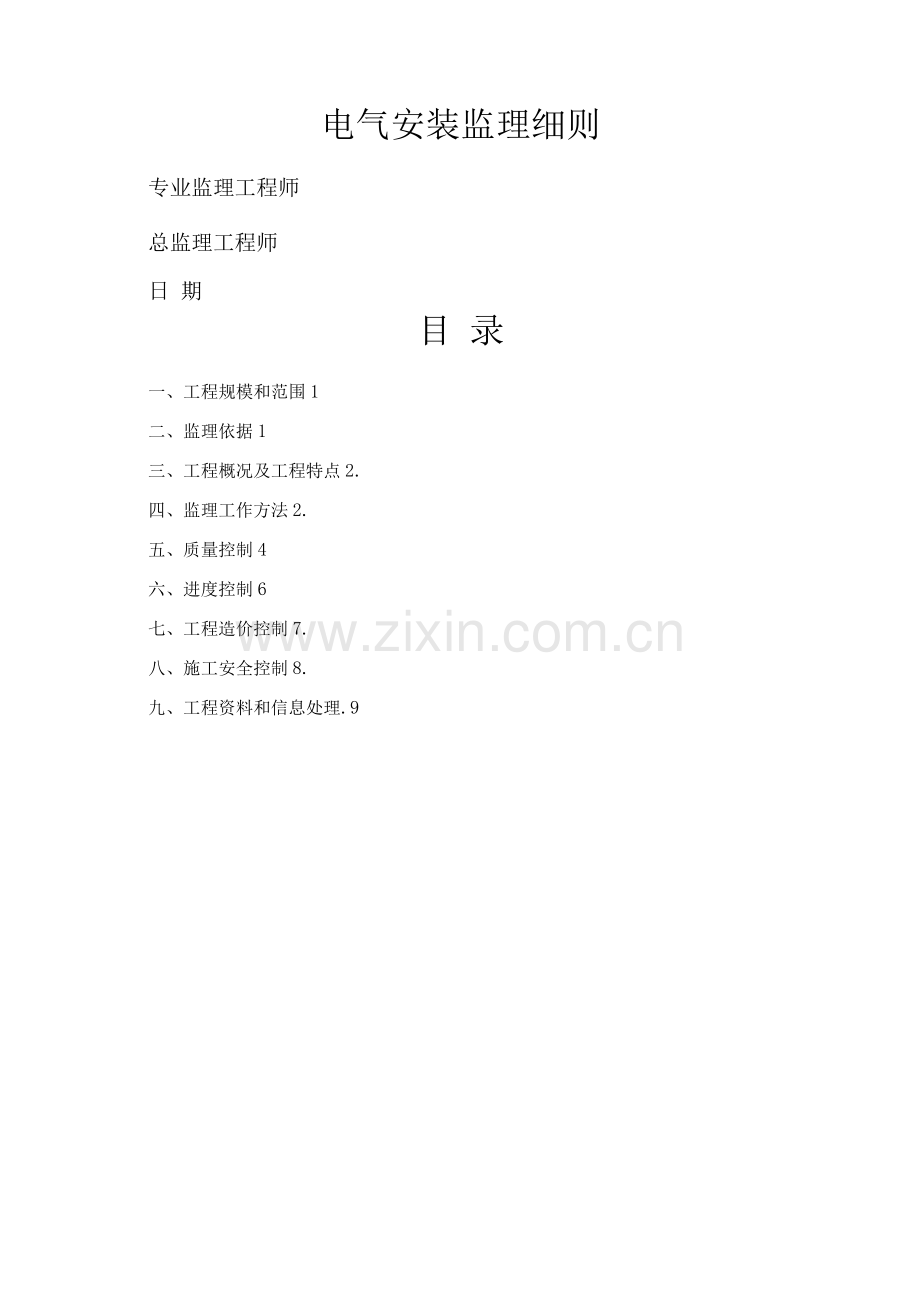

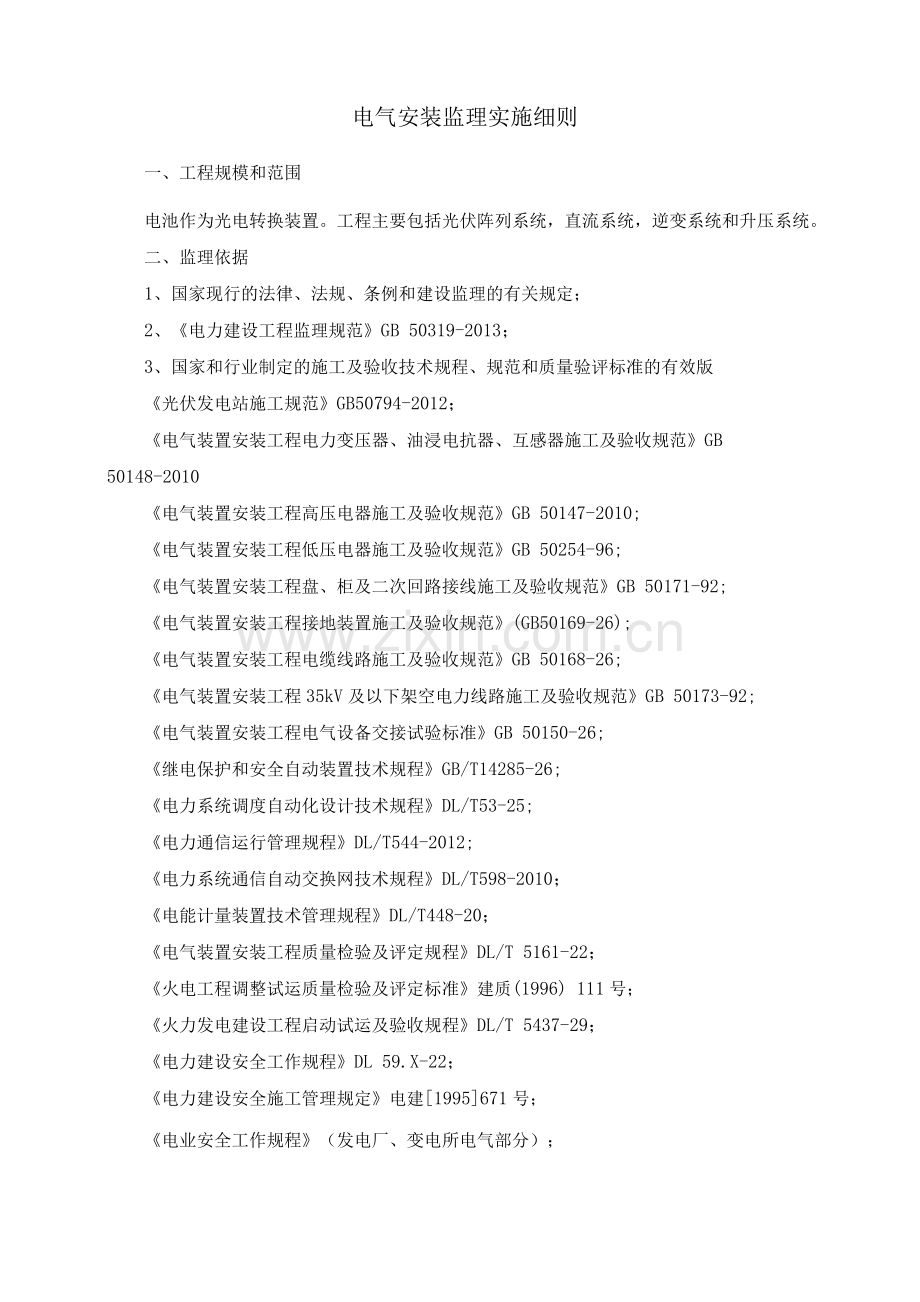

电气安装监理细则专业监理工程师总监理工程师日 期目 录一、工程规模和范围1二、监理依据1三、工程概况及工程特点2.四、监理工作方法2.五、质量控制4六、进度控制6七、工程造价控制7.八、施工安全控制8.九、工程资料和信息处理.9电气安装监理实施细则一、工程规模和范围电池作为光电转换装置。工程主要包括光伏阵列系统，直流系统，逆变系统和升压系统。二、监理依据1、国家现行的法律、法规、条例和建设监理的有关规定；2、电力建设工程监理规范GB 50319-2013；3、国家和行业制定的施工及验收技术规程、规范和质量验评标准的有效版光伏发电站施工规范GB50794-2012；电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB50148-2010电气装置安装工程高压电器施工及验收规范GB 50147-2010;电气装置安装工程低压电器施工及验收规范GB 50254-96;电气装置安装工程盘、柜及二次回路接线施工及验收规范GB 50171-92;电气装置安装工程接地装置施工及验收规范(GB50169-26);电气装置安装工程电缆线路施工及验收规范GB 50168-26;电气装置安装工程35kV及以下架空电力线路施工及验收规范GB 50173-92;电气装置安装工程电气设备交接试验标准GB 50150-26;继电保护和安全自动装置技术规程GB/T14285-26;电力系统调度自动化设计技术规程DL/T53-25;电力通信运行管理规程DL/T544-2012;电力系统通信自动交换网技术规程DL/T598-2010；电能计量装置技术管理规程DL/T448-20；电气装置安装工程质量检验及评定规程DL/T 5161-22；火电工程调整试运质量检验及评定标准建质(1996) 111号；火力发电建设工程启动试运及验收规程DL/T 5437-29；电力建设安全工作规程DL 59.X-22；电力建设安全施工管理规定电建1995671号；电业安全工作规程（发电厂、变电所电气部分）；防止电力生产重大事故的二十五项重点要求；4、批准的施工组织设计和施工作业指导书；5、施工技术文件（包括但不限于施工图纸、设计变更、设备图纸、技术手册、往来文件等）；6、监理合同，监理大纲和监理规划；7、甲方依法对外签订的与监理有关的合同；8、设备制造厂商提供的设备图纸和技术文件；9、甲方按国家及行业规定制定的本工程建设管理制度。10、有关各方商议确定的其它文件等。11、民用建筑太阳能光伏系统应用技术规范（报批稿）三、工程概况及工程特点1、本工程采用多之路上网的“积木式”技术、分块发电、集中方案，经过升压变压器并入电网，最终实现将整个光伏系统接入并网发电。2、电池支架、逆变器、控制器、低压配电柜、升压变压器、高压开关等。四、监理工作方法1. 制定监理实施细则；2. 参加施工图纸的设计交底及专业会审；3. 检查设计变更.设备缺陷处理的执行情况；4. 审查原材料.半成品.外购件的出厂合格证明，按有关规定需进行复验的项目，审查施工单位的复验报告；5. 审查本工程采用的新技术新材料.新工艺的技术鉴定文件和试验报告6. 配合质监站组织好阶段性质质监检查，配合质监站对重大项目做好质监中心站的迎检工作；7. 对施工队伍所完成的工作量进行审核8. 对单位工程或单项工程的施工过程监理8.1. 审查开工报告.施工作业指导书等技术文件及施工准备情况；8.2. 对开工项目施工现场进行巡检,对重要工序实施旁站见证；8.3. 对隐蔽工序进行检查签证（并及时记录在案），发现问题,及时提出整改意见;8.4. 项目完工，按有关技术文件.规范和标准要求进行四级质量检查验收并办理签证.（注意要求施工单位提供相邻两个接地引下线之间回路电阻测试记录9. 检查安全文明施工情况，特别需注意不同施工单位、同一施工单位不同施工部门间施工成品及半成品保护；加强现场巡视10. 工程协调监理工程师通过专业工程协调会.往来文件.现场协商等方法来处理施工中发生的各种问题;专业协调无法解决，及时向总监汇报，提请上一级处理.11. 质量问题处理对现场发生的一般性质量问题（包括质量通病），监理工程师除头提请施工单位注意，并通过监理备忘录 监理工程师通知等书面文件要求施工单位进行整改对现场发生的一般质量事故，除向总监和甲方汇报外，组织或参加事故原因分析会,并监督施工单位按一般质量事故处理程序对事故作出处理.现场发生重大质量事故，除积极协助施工单位保护事故现场和采取措施避免事故进一步扩大外，立即向总监报告.12. 往来文件处理监理工程师收到有关单位发送来的工程文件，凡属监理工作范围，均由监理工程师负责协调处理，并在第二个工作日内作出反应特殊情况可酌情延迟，13. 技术档案资料技术档案资料质量控制的依据为：中华人民共和国档案法基本建设项目档案资料管理暂行规定关于编制基本建设工程竣工图的几项暂行规定建设项目（工程）档案验收办法科学技术档案卷构成的一般要求GB/T11822-89科技档案工作条例火力发电建设工程启动试运及验收规程甲方与施工单位签订的工程承包合同中有关技术档案资料的条款.技术档案资料的形成.积累.整理.汇总.审定及移交工作应与工程进度三同步.技术档案资料的控制程序：同步检查施工单位在工程的各个阶段档案形成是否完整.及时和准确，发现问题及时整改.负责对工程资料的初验工作中不合要求者提出整改意见直至整改合格特别需注意：1、室外接地干线敷设方式及埋深。2、工程完成后，有可能被破坏，需加强现场巡视，及时发现、及时通知施工单位（特别需注意不同施工单位、同一施工单位不同施工部门间施工）。3、防止电力生产重大事故的二十五项重点要求相邻接地引下线间电阻测试，由于工作量较大，施工单位可能会不愿意，需及时做工作，必要时请业主出面。4、如接地施工有多家施工单位进行，定要注意各家接处施工。五、质量控制1、施工工序质量控制计划2、质量控制点、控制因素、目标值及控制措施明细表序号工程名称性质检验单位班组（一级）工地（二级）质监部（三级）监理（四级）1盘柜基础安装a/2配电柜安装主要a/3断路器检查主要/4PC盘安装/5厂低变安装主要/6汇流箱安装/7母线安装主要/8蓄电池安装/9充放电及容量测定主要/10控制室控制及保护屏安装/11二次回路检查及接线/12不停电电源安装/13配电装置带电试运行主要/14各系统配电装置带电试运主要/15电缆桥架安装主要/16电缆敷设主要/17防雷接地制作安装主要/序号工程名称工序控制因素目标值控制措施1变压器检查器身外观各部件外观无损坏检查验收铁芯检查接地和绝缘绝缘良好检查验收绕组检查绝缘层牢固正确检查验收铁芯接地11点接地检查验收引出线检查裸露导体相间及对地距离按GBJ149-1990规定检查验收2本体附件检查温控装置检查动作可靠、指示正确动作可靠、指示正确平行检验3配电柜安装机械部件检查电气“五防”灵活可靠平行检验电气部件检查触头检查动、静触头紧密可靠平行检验活动接地装置的连接导通良好、通断顺序正确平行检验4母线安装金具安装单相交流母线金具连接牢固，无闭合磁路验收母线连接紧固力矩符合GBJ149-1990的规定平行检验总体检查带电体间及带电体与其他物体之间的距离符合GBJ 149-1990的规定验收5变压器带电试运行带电前检查分接头位置符合运行要求验收电气调试项目齐全、合格验收残气已排尽验收消防设施已经消防部门验收验收带电后检查音响正常验收保护投入率1%验收表计及信号指示正确验收连接面及焊缝无渗油验收6配电装置带电试运行带电前检查二次接线牢固、整齐验收电气调试一次试验、操作和传动试验全部合格验收保护整定值符合运行要求验收防火封堵已完成验收室内消防设施齐全验收带电后检查音响正常验收保护投入率1%验收表计及信号指示正确验收保护动作情况无误动、拒动验收其他未列项目的质量控制按电气装置安装工程质量检验及评定规程(DL/T5161. + 5 16 1.1 7-2 2及其他相关的规范标准进行检查。六、进度控制监理人员应依据施工合同的有关条款、施工组织设计，制定进度控制方案，对进度目标进行风险分析，及时发现实际进度与计划进度的差异，提请承包单位采取补救措施，以便进行纠偏。6.1格审查施工单位编制的施工组织设计，要求编制网络计划，并切实要求施工单位按计划组织施工。6.2结合工程具体情况，在编制的综合网络计划的基础上，审理主要工作项目的阶段性计划控制目标，确保本细则覆盖范围内工程节点不转化成关键节点，不影响关键途径的按期实现，从而确保工程综合进度的实施，确保进度总目标的实现。6.3审查施工单位编制的月度进度计划，对照二级进度检查图纸，施工材料的供应计划和施工质量等可能对工程进度产生影响的各种因素，提出预控措施。6.4对施工进度定期进行盘点，及时发现实际进度与计划产生的差异，分析差异产生的原因及各种不利因素，提请有关单位采取补救措施或研究对策以便进行纠偏。当实际进度严重滞后于计划进度时，及时向总监报告，以便总监与建设单位商定采取进一步措施。6.5检查施工单位落实劳动力，机具设备，周转材料，原材料和设备的供应情况。6.6组织或参加施工专业协调会议，检查工程计划的执行情况，协调解决现场各单位之间需要协调配合的问题，督促施工单位按进度计划进行施工，力保每个环节都能如期进行。七、工程造价控制7. 1审核每月实际完成工程量。凡未经工程质量验收或验收质量不合格的，均不进行计量签证、不列入实际完成工程量。7. 2做好合同外的工程量签证工作，尽量减少所增工程费用。7. 3做好设计变更的审核工作，从严控制工程变更引起的造价增加。7. 4及时向技经管理人员提供有关工程信息，协助其做好投资控制工作。7. 5督促有关单位全面履约，减少对方提出索赔的机会。八、施工安全控制8.1监理人员必须树立“安全第一、预防为主”的思想，督促施工单位做好预防频发性事故措施，杜绝恶性事故的发生。8.2监理安全工作可以结合质量控制同步进行，并做好监理人员自身的安全保护工作。8.3专业监理工程师安全控制预控重点为审核承建单位报审施工组织设计和施工。8.4作业指导书中有关安全技术措施是否正确、完整和全面。施工过程中监督安全技术措施的实施。8.5监督检查施工单位在施工前的安全技术交底和交底记录。8.6施工过程中的现场巡视、现场旁站、见证检验均应以贯彻落实安全措施为首要目标。8.7现场检查发现安全问题及安全隐患，责令其立即整改并消除隐患。发现违章作业，专业监理工程师和安全监理员均应及时纠正；发生严重违章，并可能导致重大安全事故时，有权发布停工指令。8.8督促施工中安全防火措施的落实、执行。8.9督促检查施工中防止高空坠落安全措施并督促执行。8.10安全控制的日常工作（控制施工人员不安全行为）由监理安全员为主。8.11起重设备未经负荷试验验收合格，不得使用，操作人员必须要有上岗合格证件，其它人员不得擅自使用。负荷试验必须按照规范及施工作业指导书的要求进行。8.12严格执行安全文明施工规定，每天必须把施工区域内清扫干净，做到工兀、料尽、场地清。九、工程资料和信息处理9.1单位工程开工前，承包单位须递交以下技术文件、资料报审：重要工程开工报审表；专业施工组织设计或作业指导书及报审表；主要材料报验表（包括材料质量证明书及试验报告，并注明各种规格及进货数量）；如果发生分包行为，分包单位资质报审表；主要施工计量器具、检测仪表检验统计表；特殊工种人员统计表；主要施工机械设备进场使用报验表；施工质量检验项目划分表。9.2施工阶段9.2. 1按电建验标要求及时填写工程施工记录、试验报告、分项及隐蔽工程的验收表；发现设计疑问，尽快办理工程联系单；需要设计修改的，递交设计修改建议单，按设计修改审批程序进行；在施工中，如重要的施工方案、工艺变更，要以书面形式通知监理部，并要得到认可；后续进场的材料、构配件及时办理报验；原材料以及按规定需做的各种试验应及时通知监理工程师见证取样；9.2.6 土建安装交接时填写交接表；9.3竣工阶段递交竣工报告；办理分部、单位工程的验收签证；办理项目签证交接手续；承包单位在甲、乙双方合同要求的时间内完成竣工资料整理、签证、装订和移交工作。9.4信息处理：及时做好文件包的登录工作，当日数据当日清；设计变更和变更设计应按江苏常源监理公司Q/501-206.2-22监理服务过程控制程序的有关要求处理，及时在技术文件上做好标识；设计变更在工程实物上完成后要及时进行封闭；针对工程项目实施过程中发生的问题，根据其对工程影响的不利程度或潜在危害，运用各种监理指令，指令施工单位各项工程目标回归受控状态。监理指令的内容、条件和发放权限，应严格按照Q/501-206.2-22监理服务过程控制程序的规定进行。监理工作联系单涉及需要跟踪的内容，在有关单位执行完毕后，应自我闭环；记好监理日记，日记内容要完整反映当天的监理活动实况，发现的问题要进行闭环。
