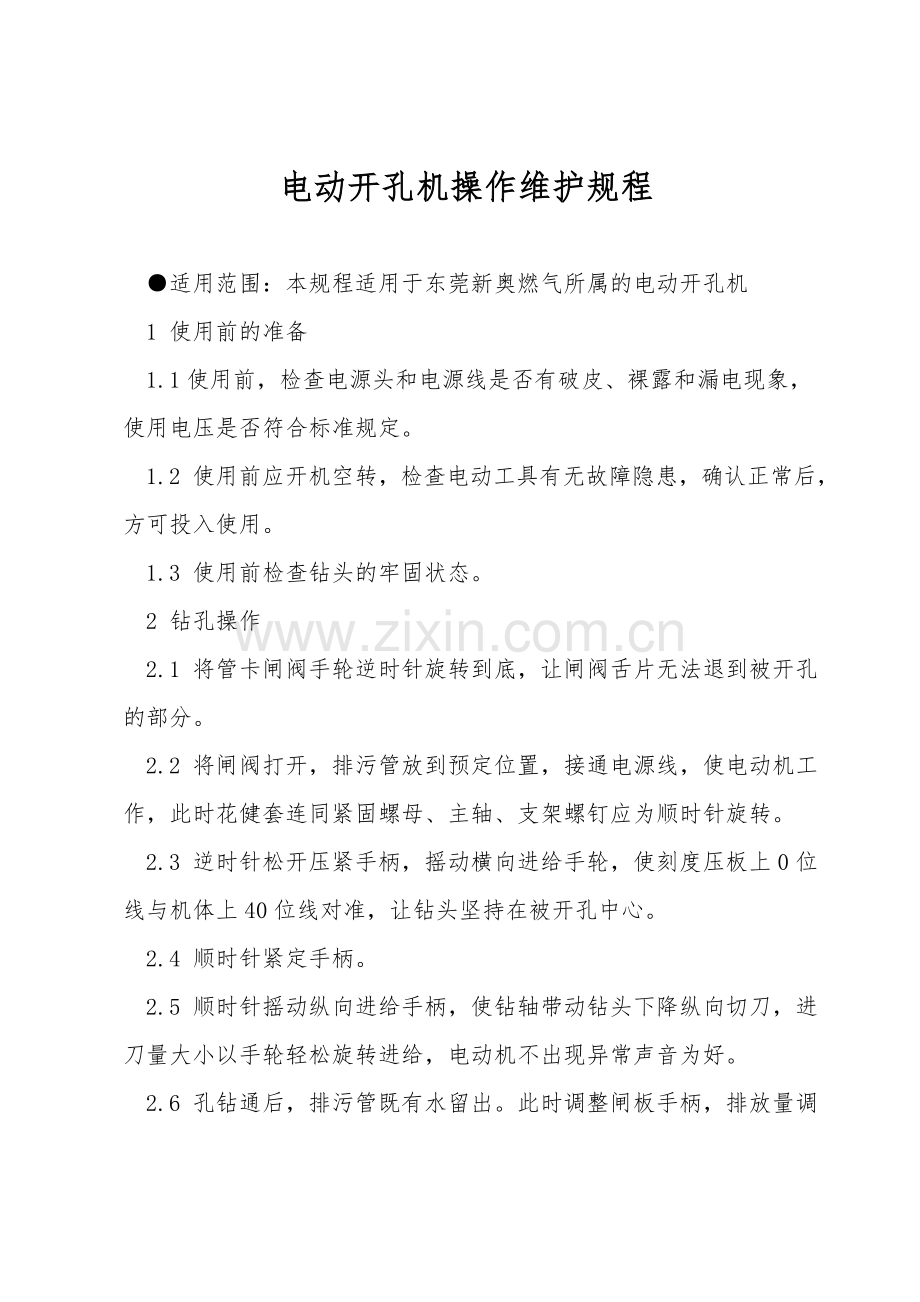

电动开孔机操作维护规程

●适用范围：本规程适用于东莞新奥燃气所属的电动开孔机
1 使用前的准备
1.1使用前，检查电源头和电源线是否有破皮、裸露和漏电现象，使用电压是否符合标准规定。
1.2 使用前应开机空转，检查电动工具有无故障隐患，确认正常后，方可投入使用。
1.3 使用前检查钻头的牢固状态。
2 钻孔操作
2.1 将管卡闸阀手轮逆时针旋转到底，让闸阀舌片无法退到被开孔的部分。
2.2 将闸阀打开，排污管放到预定位置，接通电源线，使电动机工作，此时花健套连同紧固螺母、主轴、支架螺钉应为顺时针旋转。
2.3 逆时针松开压紧手柄，摇动横向进给手轮，使刻度压板上0位线与机体上40位线对准，让钻头坚持在被开孔中心。
2.4 顺时针紧定手柄。
2.5 顺时针摇动纵向进给手柄，使钻轴带动钻头下降纵向切刀，进刀量大小以手轮轻松旋转进给，电动机不出现异常声音为好。
2.6 孔钻通后，排污管既有水留出。此时调整闸板手柄，排放量调到最小位置，让钻铣下来的粉状屑末随水排出。
2.7 当孔钻通后缓慢摇动纵向进给手轮，摇到底，使铣刀切削刀处于管壁部分。
2.8 逆时针松开压紧手柄，摇动横向进给手轮，使刻度压板移动对准机体上所需要开孔径规格的刻度线。
2.9 顺时针旋转压紧手柄，固定刻度压板，持续顺时针摇动横向进给手轮，此时电动机蜗轮箱连同刻度板做圆周360°旋转，使铣刀围绕被开孔管壁横向铣削一周达到扩孔目的。
2.10切断电源。
2.11逆时针摇动纵向进给手轮到底，使钻、铣刀退到顶部。
2.12顺时针转动闸阀手轮，使舌片关闭，此时排污管应没有水流出或极少渗漏。
2.13卸下闸阀，装上堵头，松开螺母，卸下钻机，松开螺钉，卸下连接板，利用螺母里面的螺杆，装上分支管道或法兰盘等。
3 操作注意事项
3.1 开直径120mm以内的孔洞可以在孔钻通后一次将刻度调到所需位置，铣刀只要转动一个360°。
3.2 直径在125mm以上，200mm以内的孔洞要作两次切削，既先铣到直径100mm或125mm，再松开压紧手柄，将刻度移到所需位置，旋转压紧手柄，再摇动横向进给手轮，进行又一次360°横向进给即可。
3.3 电动开孔机应尽量以电动为主，在确需开孔而无电源的状况下可松开紧固螺母，卸下花健套，换上备件套，装上紧定螺母，在主轴上套上备件棘轮板平即可，其他操作方法上述钻孔操作。
