压力容器设计人员考核大纲.doc

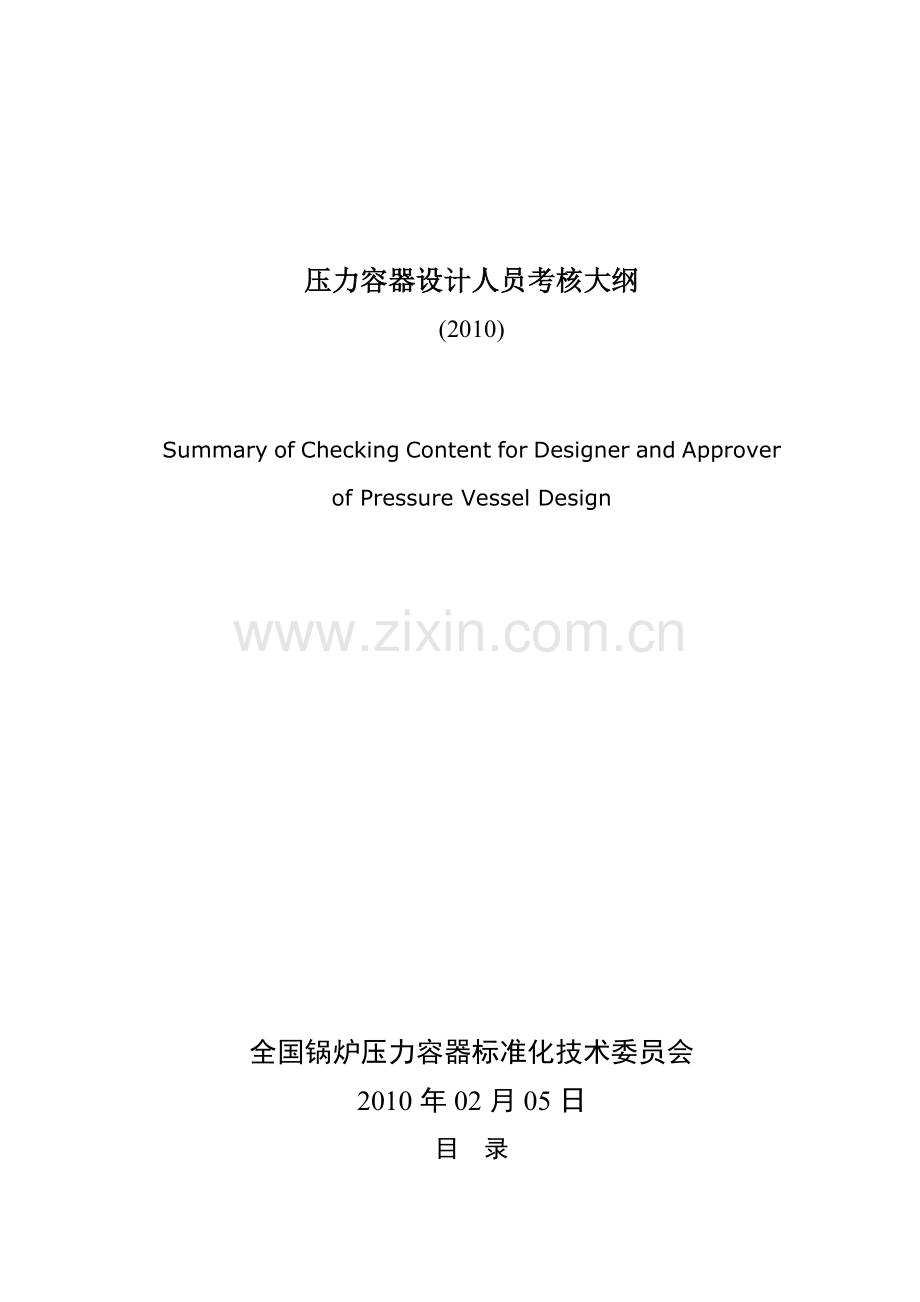

压力容器设计人员考核大纲(2010)Summary of Checking Content for Designer and Approver of Pressure Vessel Design 全国锅炉压力容器标准化技术委员会2010年02月05日目 录第一章 总则1第二章 常规设计审批人员考试内容。1第三章 分析设计人员考试内容4第四章 附则5压力容器设计人员资格考试大纲第一章 总则第一条 为规范压力容器设计人员资格考试工作，依据为国家质量监督检验检疫总局锅炉压力容器安全监察局颁布的TSG R1001-2008压力容器压力管道设计许可规则（以下简称规则）及全国锅炉压力容器标准化技术委员会制定的压力容器设计人员考试规则（2010），制定本规则。第二条 本规则适用于A、C、D类压力容器设计（以下称常规设计）审批（含审核、审定人）人员及SAD类压力容器分析设计（以下称分析设计）设计人、审批人的考核工作。第二章 常规设计审批人员考试内容第三条 A、D类压力容器设计审批人考试内容：（一） 理论考试要求：1应熟悉压力容器设计相关的差不多基础知识，包括材料、结构、力学基础、设计运算方法、热处理、腐蚀、焊接、无损检测等；2应熟练把握压力容器设计相关的法规、安全技术规范、标准、文件；3能够正确解决压力容器设计、制造中常见的实际工程问题；4熟悉并及时把握压力容器行业相关的标准信息（二）相关的安全技术规范文件：TSG R0004-2009固定式压力容器安全技术监察规程TSG R1001-2008压力容器压力管道设计许可规则等（三） 相关的标准规范：GB150 钢制压力容器GB151 管壳式换热器GB12337钢制球形储罐GB50009建筑结构载荷规范GB50011建筑抗震设计规范JB/T4710 钢制塔式容器JB/T4731 钢制卧式容器JB/T4708 钢制压力容器焊接工艺评定JB/T4709 钢制压力容器焊接规程JB/T4744 压力容器产品焊接试板的力学性能检验JB/T4730 承压设备无损检测JB/T4734 铝制焊接容器JB/T4745 钛制焊接容器JB/T4755 铜制压力容器JB/T4756 镍及镍合金制压力容器等。（三） 图样答辩要求：参加考试者按照其申请类别审核相应的压力容器图样，并对该图样以及所申请类别容器涉及的相关技术问题进行现场答辩，答辩内容包括基础理论、技术要求、结构形式、制造加工、运算方法等。第四条 C类压力容器设计审批人考试内容：（一） 理论考试要求：1应熟悉压力容器及与所申请的C类移动式压力容器级别设计相关的差不多基础知识，包括材料、结构、力学基础、设计运算方法、热处理、腐蚀、焊接、无损检测等；2除应熟练把握A类压力容器的法规和文件外，还需把握C类移动式压力容器的法规；3应熟练把握压力容器设计相关的法规、安全技术规范、标准及移动式压力容器的标准规范。（二） 相关的安全技术规范：1 C1类铁道罐车：压力容器安全技术监察规程铁路危险物资运输治理规则铁路货车车辆验收规则液化气体铁路罐车安全治理规程等；2C2级汽车罐车或长管拖车：压力容器安全技术监察规程液化气体汽车罐车安全监察规程等；3C3级罐式集装箱：压力容器安全技术监察规程等。（三）相关的标准：1C1级铁路罐车考核范畴：除A类压力容器审批人的考核范畴外，还需包括：GB 146.1标准轨距铁路机车车辆限界GB/T 5601铁道货车组装后的检查与试验规则GB/T 5599铁道车辆动力学性能评定和试验鉴定规范GB/T 10478液化气体铁道罐车；TB/T 1.1铁道车辆标记 一样规则TB/T 1.2铁道车辆标记 文字与字体TB /T 1335铁道车辆强度设计及试验鉴定规范TB 1560货车安全技术的一样规定TB/T 2234铁道罐车通用技术条件等；2C2级汽车罐车或长管拖车考核范畴：除A类压力容器审批人的考核范畴外，还需包括： GB 190危险物资包装标志GB 1589汽车外廓尺寸限界GB 4785汽车及挂车外部照明和信号装置的安装规定GB 7258机动车运行安全技术条件GB 12676汽车制动系统 结构、性能和试验方法GB/T 19905液化气体运输车JB/T 4783低温液体汽车罐车；JB/T 4185半挂车 通用技术条件QC/T 252专用汽车定型试验规程QC/T 310半挂车支承装置等；3C3级罐式集装箱：除A类压力容器审批人的考核范畴外，还需包括：GB 190危险物资包装标志GB/T 1413系列1集装箱 分类、尺寸和额定质量GB/T 1835集装箱角件的技术条件GB/T 1836集装箱代码、识别和标记GB 6944危险物资分类和品名编号GB/T16563系列1液体、气体及加压干散货罐式集装箱技术要求和试验方法JB/T 4780液化天然气罐式集装箱JB/T 4781液化气体罐式集装箱JB/T 4782液体危险物资罐式集装箱(8)JB/T 4784低温液体罐式集装箱。中国船级社集装箱检验规范中国船级社材料与焊接规范国际海事组织国际海运危险物资规则等。（三） 图样答辩要求：参加考试者按照其申请类别自带相应的压力容器图样，并对该图样以及所申请类别容器涉及的相关技术问题进行现场答辩，答辩内容包括基础理论、技术要求、结构形式、制造加工、运算方法等。第三章 分析设计人员考试内容第五条 SAD类压力容器设计审批人图纸答辩要求：（一）应力分析报告内容完整，图纸内容符合相关标准的要求；（二）技术内容应准确无误，包括：力学模型正确，边界条件无误，单元选择合理，应力分类及评定依据符合JB4732标准的规定；（三）熟悉把握并能应用压力容器分析设计相关的法规标准与规范等；（四）能够正确解决压力容器设计制造中常见的实际工程问题；（五）熟悉并及时把握压力容器行业相关的标准信息第六条 SAD类压力容器设计人考试要求：（一） 理论考试1差不多把握压力容器分析设计相关的理论基础知识，要紧包括弹性力学、板壳理论、塑性力学、有限元方法等；2明白得把握压力容器分析设计人培训教材所介绍的相关内容；3熟悉把握并能应用压力容器分析设计相关的法规、安全技术规范、标准等；4能够正确解决压力容器设计制造中常见的实际工程问题；5熟悉并及时把握压力容器行业相关的标准信息。（二）课程设计1能够正确运用相关分析设计软件；2能够正确运用上述知识和标准规范进行分析设计；3能够针对具体工程实际问题作出正确的应力分析并写出应力分析报告；4按照JB4732进行设计，给出的工程问题的设计总图。第四章 附则第七条 本大纲由全国锅炉压力容器标准化技术委员会负责说明。第八条 本大纲即公布之日起开始实施。第九条 本大纲随着法规标准的制、修定而进行修订
