精煤螺旋卸车机岗位操作规程
1.适用范围：本操作规程适用于本岗位。

本岗位负责对L80501A,B,C〔1＃、2＃、3＃〕螺旋卸车机、M80501A,B, C〔1＃、2＃、3＃〕叶轮给煤机、煤1A,B,C皮带、煤2皮带、煤3皮带、煤4皮带、M80504A,B固定卸料小车及除尘风机等设备进行操作维护，确保公司所进的洗精煤和优质原煤顺利地到精煤堆场进行均匀化作业。

 3.1严格执行《中华人民共和国安全法》、《云南大为制焦安全管理制度汇编》和本岗位操作规程的要求和规定，确保人身安全和设备运行安全。
3.2严格执行班长或总控指令〔复令制〕。
3.3按规定正确检查、启动设备，认真监控各运行状况，出现异常状况时及时采纳相应措施处理，并向班长或总控报告。
“四懂三会〞，按设备的使用、维护保养周期认真做好润滑、保养工作，积极配合检修人员对设备进行修理工作。
3.5按工艺质量标准完成当班的煤料输送任务，做到给料稳定、均匀。
3.6做好巡回检查及交接班工作，认真填写本岗位各项记录。
3.7遵守车间、工段各项管理制度，服从并做好班长安排的其它工作。

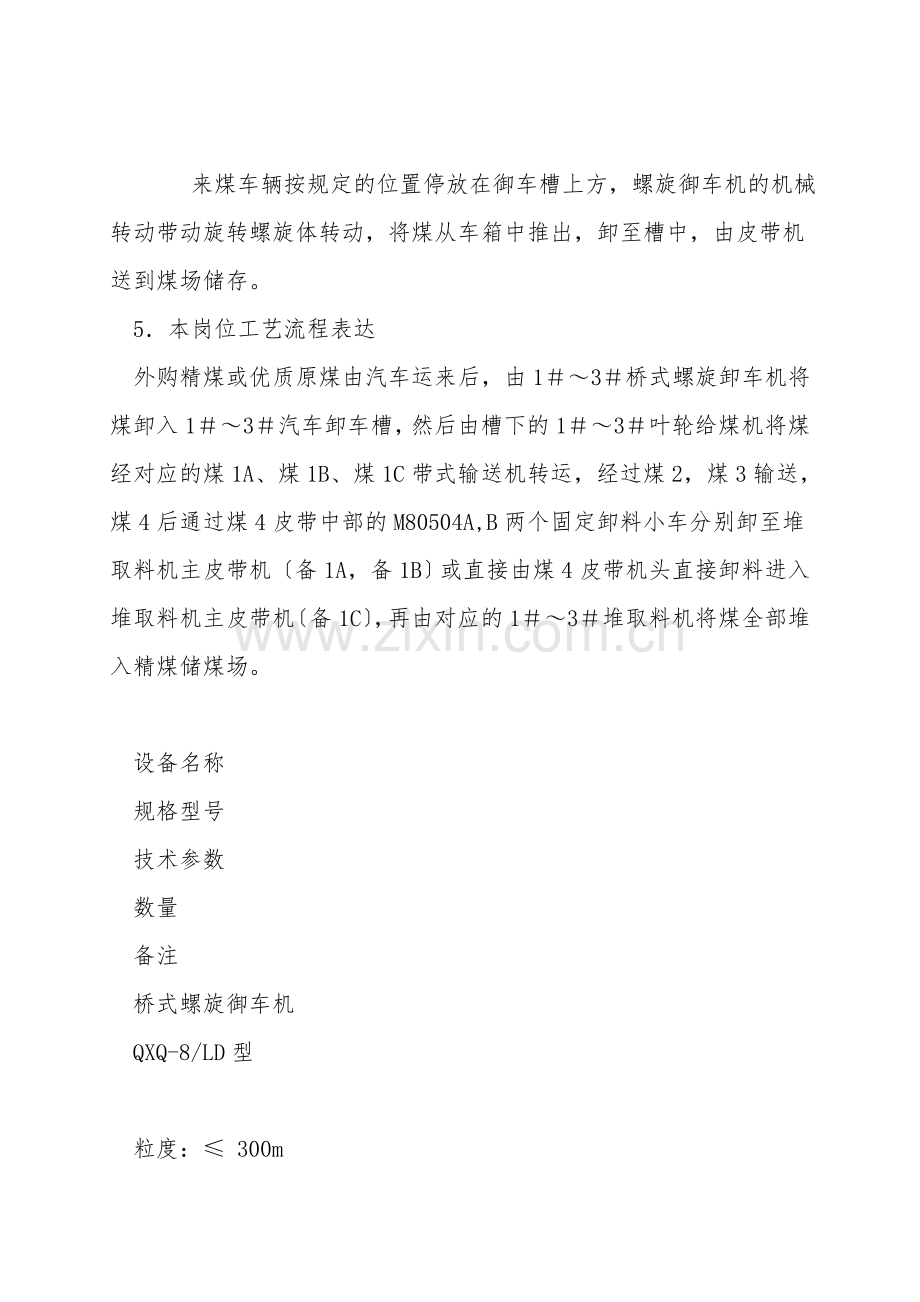

   来煤车辆按规定的位置停放在御车槽上方，螺旋御车机的机械转动带动旋转螺旋体转动，将煤从车箱中推出，卸至槽中，由皮带机送到煤场储存。
5．本岗位工艺流程表达
外购精煤或优质原煤由汽车运来后，由1＃～3＃桥式螺旋卸车机将煤卸入1＃～3＃汽车卸车槽，然后由槽下的1＃～3＃叶轮给煤机将煤经对应的煤1A、煤1B、煤1C带式输送机转运，经过煤2，煤3输送，煤4后通过煤4皮带中部的M80504A,B两个固定卸料小车分别卸至堆取料机主皮带机〔备1A，备1B〕或直接由煤4皮带机头直接卸料进入堆取料机主皮带机〔备1C〕，再由对应的1＃～3＃堆取料机将煤全部堆入精煤储煤场。

设备名称
规格型号
技术参数
数量
备注
桥式螺旋御车机
QXQ-8/LD型

粒度：≤ 300m
跨度：8 m
御车对象：汽车〔20吨以下〕
3台

叶轮给煤机
下传动桥式

3台

皮带

固定御料小车

除尘风机

8．产品质量指标〔略〕
9．本岗位环境因素识别评价，危险源及风险〔见附表〕

10.2.1备煤总控室依据所来煤种数量、质量及卸车状况，合理安排协调堆取料机岗位准备堆煤作业。
10.2.2总控室选择好堆煤流程，确定好堆煤路线，通知卸车机岗位让汽车进入汽车卸车槽；螺旋卸车机进行对位，进行卸煤作业。
10.2.3其它设备启动由总控室集控开车，输煤作业。

a.检查大车前后是否有影响开车的障碍物。
b.检查走行机构和传动轴、连轴节橡胶圈是否磨损。
c.检查减速器是否缺油。
d.检查开式齿轮和链条是否磨损。
e.检查升降机构的电闸松紧程度，卷筒和滑轮上的钢丝绳是否出导轨，钢丝绳折断头程度。
f.检查螺旋工作机构的螺旋是否有弯曲，摆动机构的齿轮等的磨损状况以及紧固件是否有松动现象。
g.操作台操作按钮是否复零位，总电源开关是否断开。

a.推上总电源开关送电，发出开车信号铃。大车行驶至待卸车辆的一端，与此同时，打开车箱的下侧门。
b.放下悬臂，将螺旋插入煤料内，并调整好位置。
c.开动螺旋，煤料即从车箱的下侧门卸出。
d.螺旋卸车机沿车箱众向运行，煤料连续卸出，当移至车箱的另一端时，反向运行，如此反复循环作业。
e.卸车机作业时，司机应随时观察各仪表指针的状况；听查各部机构工作时有无异常响声；嗅查有无异味。假设发现电动机和轴承部位有过热现象、制动器失灵、电器设备工作不正常时，均应停车检查，排出故障。

10.4.1待完成卸煤作业〔无煤车〕时，通知总控可准备停车。
10.4.2完成卸煤作业后必必须把卸车机开到指定位置，并按螺旋卸车机要求把大车停好。
10.4.3待汽车卸车槽空仓后，通知总控可集控停车。
10.4.4其它设备停车由总控室集控停车。

10.5.1作业结束后，将螺旋卸车机开到两端停车位置，把操作台按钮复回零位，并切断总电源。
10.5.2做好全机的清扫和检查工作。
10.5.3做好具体记录及交接班工作。

11.1.1运行中出现以下状况时，应紧急停车：
卸料槽严重堵塞；皮带接头开胶、拉断或撕裂时；皮带跑偏严重时；铁器、尖物卡皮带，有刮坏、撕裂皮带危险时。 11.1.2紧急停车后应及时向总控报告具体状况，并采纳相应措施处理。

常见故障
原因分析
处理方法
跑偏
槽形托辊不正
把托辊调正
传动滚筒与尾部滚筒不平行
把皮带跑偏这一端的螺杆拧紧，使两条螺杆的松紧度一致
滚筒表面有煤泥
停车把煤泥刮下来，并检查清扫器
皮带接头不正
把不正的接头割去重新接
给料不正
调整溜槽或调整挡板
打滑
皮带间的磨擦力不够
滚筒表面太平滑时，可在滚筒上增加胶衬或钉一圈木板条。
皮带张紧程度不够
调整螺杆或增加重锤
滚筒上有水
暂时停车，然后在传动滚筒和下段皮带之间撒上锯末或煤粉将水吸干。
扯皮带
皮带跑偏太严重
首先要防止跑偏,如果皮带边缘已经扯破,要把扯破的部份割掉,防止扯破的地方继续扩大;皮带扯得太厉害时,要用皮带卡子进行修补。
划破皮带
当向装煤漏斗装煤时,煤料中混有较长铁器或木棒。
防止铁器或木棒进入煤料。
压住皮带
超载运行；皮带松而打滑；紧急故障皮带停车。
利用人工将皮带上的煤料卸掉一部份,到皮带能开动时为止。

常见故障
原因分析
处理方法

螺旋不转或有异常响声
链条断裂螺旋轴断裂传动短轴断裂螺旋片变形轴承座缺油磨损减速机缺油磨损电机烧毁电器保险丝烧断或热继电器跳闸接链条或改换链条改换螺旋改换传动短轴矫正螺旋片加注油料或改换轴承加油或改换齿轮改换电机改换保险丝或待热继电器冷却合闸，注意减少卸煤量 摆动机构回摆
涡轮减速机齿轮磨损电磁抱闸太松改换齿轮调节抱闸松紧程度 摆动机构不转或有异响
涡轮减速机缺油磨损抱闸太紧电器保险丝烧断或热继电器跳闸电机烧毁扇形齿轮或小齿轮牙齿断裂加油或改换齿轮调节抱闸松紧程度改换保险丝或待热继电器冷却合闸，注意减少卸煤量改换电机改换齿轮 升降机构困难或有异响
电磁抱闸太紧或太松钢丝绳滑出卷筒或滑轮
升降框架列断调节电磁抱闸松紧程度放松钢丝绳，将钢丝绳纳进卷筒槽内或滑轮内，并检查钢丝绳断头程度框架矫正补焊 走行机构不同步
电动机不同步连轴器、橡胶垫圈磨损或轴孔变形行走链轮链条松紧不一致联系电工检查电动机同步性能改换连轴器或改换橡胶垫圈
调节链条松紧程度 走行机构走行困难或异响
走行轮断裂开式齿轮磨损断齿或链条松紧不一致传动轴承缺油磨损电动机、减速机、传动轴和走行轮装配不同心雨天走行轮打滑轨道沉降弯曲、走行轮卡轨改换走行轮改换齿轮或调节链条松紧程度
加注润滑油或改换磨损轴承矫正同心度
轨面上撒沙增加摩擦矫正轨面、轨距 11．3 过程控制参数，产品质量指标异常处置方式

12．作业要求
12．1 安全、环保注意事项、控制措施、应急预案

a.卸车机工作时，严禁对其转动部分擦拭和加油。
b.卸车机工作时，严禁清车人员进入车箱作业。
c.卸车机行走时，螺旋底部严禁人员通过。
d.卸车机行驶作业时，司机不准随意离开操作台，不准解除安全联锁保护装置。

12.1.3应急预案〔无可略〕

12．2．1巡回检查路线
L80501A,B,C〔1＃、2＃、3＃〕螺旋卸车机→M80501A,B, C〔1＃、2＃、3＃〕叶轮给煤机→煤1A,B,C皮带→煤2皮带→煤3皮带→煤4皮带→M80504A,B固定卸料小车
12．2．2巡检要求
a.设备运行起来10分钟内，必必须进行第一次巡检。
b.正常运行中，每小时进行一次巡检。
c.采纳看、听、摸、测、比、嗅等方法进行。
12．2．3巡检内容
各传动部位是否正常，电机、轴承温度不得超过65℃。皮带机的运转，滚筒托辊、调偏辊、挡板〔挡皮〕、接头、清扫装置、张紧装置等是否正常，如有异常及时处理。电滚筒温度、声音是否正常。给料机倒料槽是否粘煤、阻料。所有运转设备润滑点是否润滑合格。各连接部件螺栓是否紧固。 12．3交接班
12．3．1交接班时，交班者须做好《生产作业交接班记录》，记录内容有：
a.任务完成状况、生产操作〔工艺参数〕的执行状况。
b.物料领、耗状况。
c.设施、设备运行及保养状况。
d.发生事故及事故处理状况；有无隐患及隐患处理和预防措施。
e.完成原始记录台帐的登记和填写。
12．3．2交班者必必须做到作业现场整洁。即地面做到“四无〞〔无积煤、无积水、无积尘、无杂物〕，设备做到“五不漏〞〔不漏煤、不漏水、不漏油、不漏电、不漏气〕，设施、消防器材、公用工具及公用物品齐全完好；区域门窗玻璃、环境卫生清洁。
12．3．3下班时接班者未到，交班者不得擅自离开生产岗位，同时报告班长进行安排。
12．3．4接班者接班时，应在班前15分钟到达岗位，进入岗位时必必须按《云南大为制焦安全管理制度汇编》中的规定穿戴好劳作防护用品。
12．3.5 进入岗位后首先阅读交班记录，并具体询问和记录上班安全、生产运行状况，然后依据交班记录和询问状况，进行现场本岗位区域设施〔建构筑物、设备、装置、管线等〕的检查，核实交班记录的真实完整并签署接班看法。对不易交接的事例要陈述其理由，如果是双方认可的事例，应由交班者对应岗位或值班长安排处理，按要求完成后，接班者应签署看法。
12．3.6 交接班时严格执行“七不交接〞：
a.设备不正常，不说明原因不交不接。
b.操作不正常，不说明原因不交不接。
c.有跑、冒、滴、漏能处理而不处理，不交不接。
d.设备、室内卫生不好，无特别原因不交不接。
e.安全、照明、防火设备不全不交不接。
f.记录不全不清洁不交不接。
g.公用工具不全不交不接。

润滑设备名称及部位
油品名称
润滑周期
减速器油箱
46#机械油
每班检查，每月改换。
大车导轮轴承
3#钙基脂
每班检查，每月改换。
升降链轮
46#机械油
每班检查，每月改换。
小车导轮轴承
3#钙基脂
每班检查，每月改换。
皮带电动滚筒
90#齿轮油
1次/半年
皮带改向滚筒、轴承
3#钙基脂
1次/周

13.带控制点工艺流程图〔见总流程图〕
