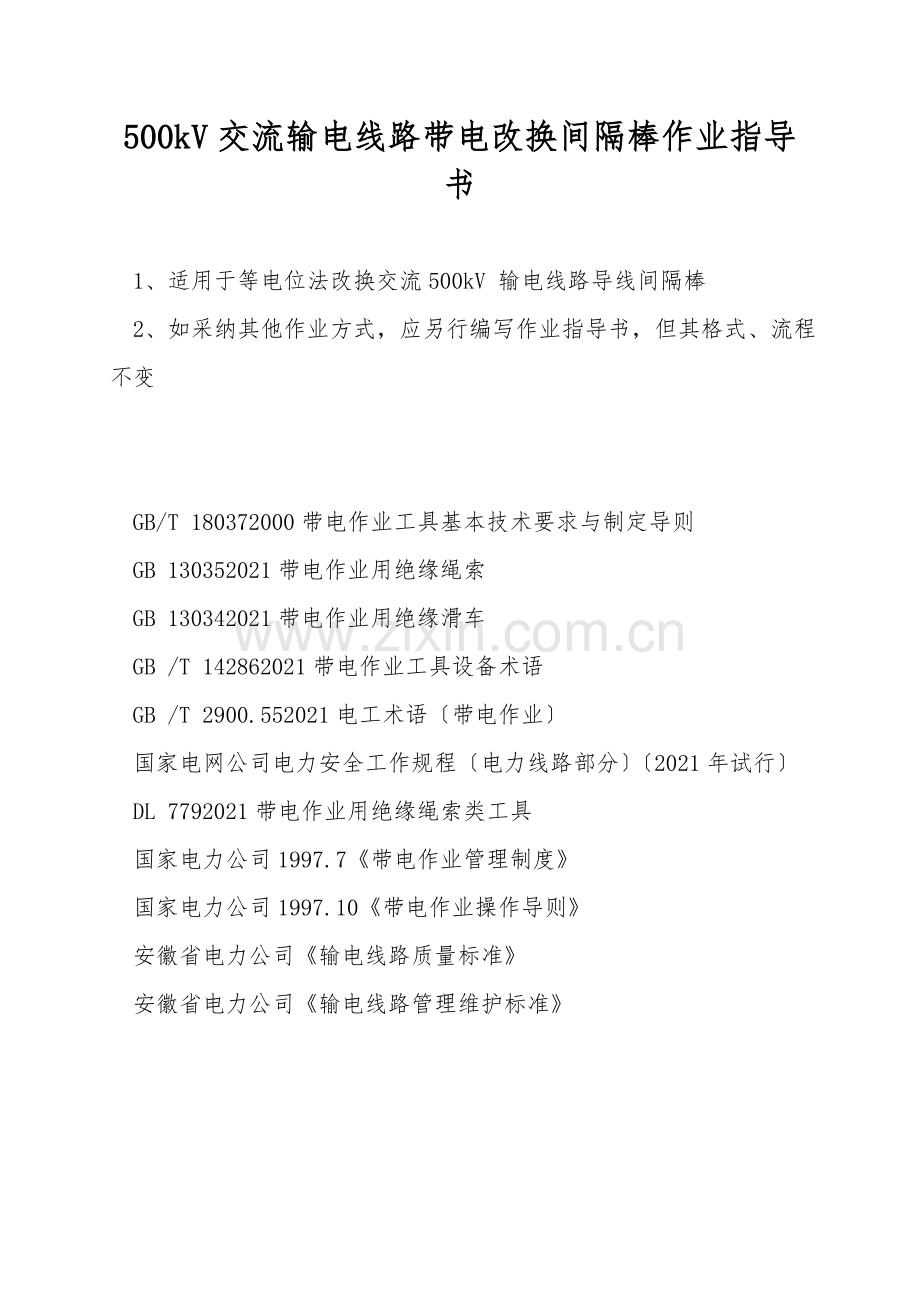

500kV交流输电线路带电改换间隔棒作业指导书

1、适用于等电位法改换交流500kV 输电线路导线间隔棒
2、如采纳其他作业方式，应另行编写作业指导书，但其格式、流程不变

GB/T 180372000带电作业工具基本技术要求与制定导则
GB 130352021带电作业用绝缘绳索
GB 130342021带电作业用绝缘滑车
GB /T 142862021带电作业工具设备术语
GB /T 2900.552021电工术语〔带电作业〕
国家电网公司电力安全工作规程〔电力线路部分〕〔2021年试行〕
DL 7792021带电作业用绝缘绳索类工具
国家电力公司1997.7《带电作业管理制度》
国家电力公司1997.10《带电作业操作导则》
安徽省电力公司《输电线路质量标准》
安徽省电力公司《输电线路管理维护标准》

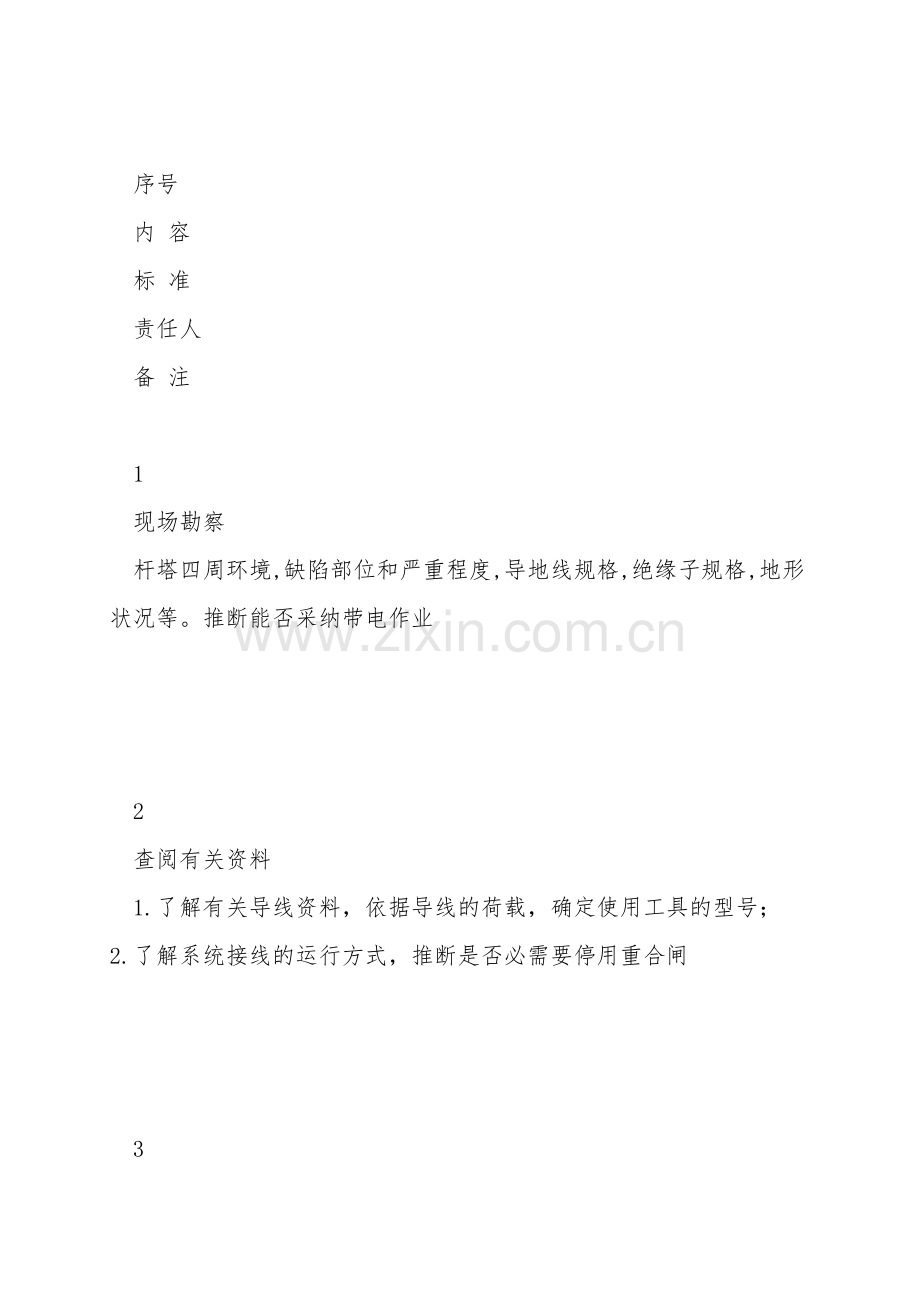

序号
内 容
标 准
责任人
备 注

1
现场勘察
杆塔四周环境,缺陷部位和严重程度,导地线规格,绝缘子规格,地形状况等。推断能否采纳带电作业

2
查阅有关资料
1.了解有关导线资料，依据导线的荷载，确定使用工具的型号；
2.了解系统接线的运行方式，推断是否必需要停用重合闸

3
了解现场气象条件
推断是否符合安规对带电作业要求

4
组织现场作业人员学习作业指导书
掌握整个操作程序，理解工作任务及操作中的危险点及控制措施

5
人员要求
带电作业人员必必需有有效资格证及上岗证，身体及精神状态合格；年度《安规》考试合格；

序 号
名 称
型 号/规 格
单 位
数 量
备 注

1
等电位吊篮
500kV
套
1

2
单口绝缘滑车

个
2

3
绝缘传递绳

根
2

4
绝缘保护绳

根
4

5
绝缘绳套

根
1

6
屏蔽服
Ⅱ型
套
4

7
绝缘安全带

根
4

8
万用表

块
1

9
防潮布

块
1

10
兆欧表
5000V
块
1

11
温湿度仪

个
1

12
风速风向仪

个
1

拆装间隔棒专用工具

绝缘工器具机械及电气强度均应满足安规要求，周期预防性及检查性试验合格

序 号
名 称
型 号/规 格
单 位
数 量
备 注

1
间隔棒

只

序号
危险点
预控措施

1
高空坠落
1、检查登塔工具，如安全带、安全帽、后备保护等是否完整可靠；
2、登塔时检查脚钉是否牢靠，并做好防坠落措施；
3、杆塔上作业时必必需使用安全帽〔等电位电工除外〕和安全带，安全带应系在牢固的构件上，系好后必必需检查扣环是否扣牢；
4、塔上作业转位时不得失去安全保护；

2
触电
1、杆塔上作业时要与带电体保持足够的安全距离；
2、杆塔下必必需设专人监护，必要时可增设塔上监护人；

3
高空落物
伤人
1、现场作业人员必必需戴好安全帽；
2、塔上作业人员要防止掉落东西，使用的工具、材料应放在工具袋里；
3、工器具、材料要用绳索传递；
4、作业点正下方严禁人员逗留；

4
工器具失灵
1、使用的工器具要定期检查，使用前必必需经专人检查，保证合格、配套、灵活好用；

序 号
内 容

1
如遇雷、雨、雪、雾不得进行带电作业，风力大于5级及空气相对湿度大于80%时，不得进行带电作业

2
和调度联系确定停用重合闸

3
进入工作现场人员一律佩戴安全帽、胸牌，工作现场依据必需要设置显然标志、围栏，防止闲杂人员进入

4
在杆、塔上工作，必必需使用安全带和戴安全帽。在杆塔上作业转位时，不得失去安全带保护。登塔平稳，手脚不乱，安全带系在牢固构件上且位置合理，便于作业

5
带电作业必必需设专人监护，监护人不得直接操作。监护的范围不得超过一个作业点

6
在带电作业过程中如遇设备突然停电，作业人员应视设备仍然带电

7

8
绝缘工具使用前，应仔细检查其是否损坏、变形、失灵。操作绝缘工具时应戴清洁、干燥的手套，并应防止绝缘工具在使用中脏污和受潮

9
所有工器具应定期试验，不合格的带电作业工具严禁带入工作现场

10
在走线时，导线与交叉跨越安全距离要满足安规要求，过间隔棒时要做好双重保护，防止高空坠落；

11
拆掉旧间隔棒时，做好防止坠物措施。塔上人员使用的工具材料应使用绳索传递，地面人员严禁在作业点垂直下方活动。

12

序 号
作业内容
分组负责人
作业人员

1
工作负责人1名

2
工作监护人1名

3
塔上地电位电工2名〔3号、4号〕在横担合适位置安装滑车及绝缘传递绳并送等电位电工1号、2号电工〔1号、2号〕进入电场改换间隔棒

4
地面电工2名，负责配合塔上电工传递材料、工器具

序 号
内 容
作 业 人 员 签 字

1
工作负责人办理电力线路带电作业工作票

2
调度通知已停用重合闸，许可工作

3
工作负责人组织全体工作人员戴好安全帽在现场列队宣读工作票、交代工作任务、安全措施、注意事项，工作班成员明确后，进行签字。工作负责人公布开始工作的命令

序号 号
作业内容
作 业 步 骤 及 标 准
安 全 措 施 及 注 意 事 项
责任人

1
检查工具
1.正确佩戴个人安全用具：大小合适，锁扣自如。由负责人监督检查
2.派专人对所必需工具进行测量，检查工具数量
1.绝缘工具使用前，应仔细检查其是否损坏、变形、失灵。并用5000V兆欧表进行分段绝缘检测，电阻值不小于700M；

2
登塔
1.3号、4号电工携带绝缘传递绳登塔，在作业相横担合适位置将绝缘传递绳、绝缘滑车装好
2.1号、2号电工登塔
1.登塔人员应穿合格全套屏蔽服，各部位连接可靠；
2.攀登杆塔前检查脚钉是否可靠；

3
传递工器具
3号、4号电工与地面电工配合把吊篮传递上塔
杆塔上下传递工具绳扣应正确可靠，现场人员须佩戴安全帽

4
安装吊篮
3号、4号电工配合在作业点合适位置装好吊篮
安装吊篮时，应使吊篮与四分裂导线下导线水平位置相同

5
等电位进入强电场
1号、2号电工在3号、4号电工配合下利用吊篮进入强电场与导线等电位，并携带绝缘递绳、滑车。
1.1号、2号电工穿合格全套屏蔽服，各部位连接可靠；
2.1号、2号电工通过吊篮进入强电场时要满足组合间隙4m；
3.距导线0.4m处用引流棒搭接导线等电位；
4.1号、2号电工工作时保持对邻相5m的安全距离

6
改换间隔棒
1. 1号、2号电工携带绝缘递绳、滑车,沿导线行走至必需改换的间隔棒处，分别位于该间隔棒两侧，吊上新间隔棒；
2. 1号、2号电工先在紧靠原间隔棒位置，安装新间隔棒，再拆掉原间隔棒；
3.1号电工将旧间隔棒传至地面。
1. 走线前检查安全带扣环是否扣牢，过间隔棒时要做好双重保护；
2. 掌握人身的重心，保持平稳，防止导线翻身
3. 在走线时，导线与交叉跨越安全距离要满足6m

7
退出强电场
1、1号、2号电工检查导线上无遗留物后返回至原等电位处；
2、在3号、4号电工配合下利用吊篮退出强电场。
1.1号、2号电工再次检查屏蔽服各部位连接是否可靠；
2.在退出电位时要满足组合间隙4m的安全距离，退出电位时手脚不得伸出吊篮外；
3.距导线0.4m处迅速用手或引流棒退出强电场，并使用绝缘保护绳，不得失去后备保护

8
返回地面
1．1号、2号下塔；
2．3号、4号电工拆掉吊篮传至地面，检查塔上无遗留物后携带绝缘传递绳下塔；
3．工作结束。
塔上人员使用的工具材料应使用绝缘传递绳传递，下塔时动作应平稳协调。

序号
内 容
负 责 人 签 字

1
清理现场及工具，认真检查杆塔上有无遗留物，工作负责人全面检查工作完成状况，确认无误后撤离现场，做到人走场清

2
通知调度并终结工作票

序号
缺 陷 内 容
消缺人员签字

序号
检 修 总 结
1
验收评价

2
存在问题及处理看法

评估内容
符合性
优

可操作项

良

不可操作项

可操作性
优

修改项

良

遗漏项

存在问题

改善看法

5附录
现场状况说明
作业示意图
