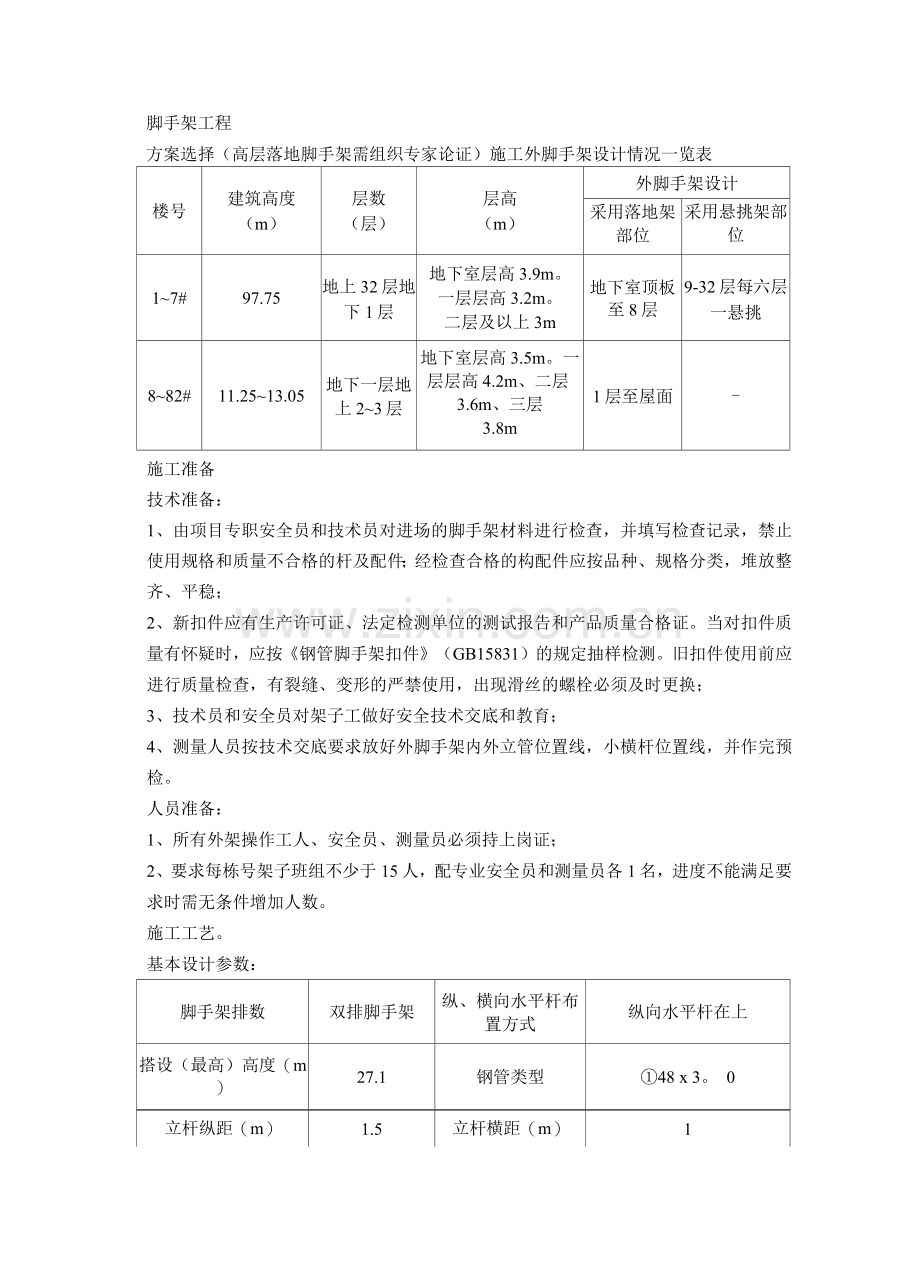

脚手架工程
方案选择（高层落地脚手架需组织专家论证）施工外脚手架设计情况一览表
楼号
建筑高度
（m）
层数
（层）
层高
（m）
外脚手架设计
采用落地架部位
采用悬挑架部位
1~7#
97.75
地上32层地下1层
地下室层高3.9m。
一层层高3.2m。
二层及以上3m
地下室顶板至8层
9-32层每六层一悬挑
8~82#
11.25~13.05
地下一层地上2~3层
地下室层高3.5m。一层层高4.2m、二层3.6m、三层
3.8m
1层至屋面
-
施工准备
技术准备：
1、由项目专职安全员和技术员对进场的脚手架材料进行检查，并填写检查记录，禁止使用规格和质量不合格的杆及配件；经检查合格的构配件应按品种、规格分类，堆放整齐、平稳；
2、新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。当对扣件质量有怀疑时，应按《钢管脚手架扣件》（GB15831）的规定抽样检测。旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须及时更换；
3、技术员和安全员对架子工做好安全技术交底和教育；
4、测量人员按技术交底要求放好外脚手架内外立管位置线，小横杆位置线，并作完预检。
人员准备：
1、所有外架操作工人、安全员、测量员必须持上岗证；
2、要求每栋号架子班组不少于15人，配专业安全员和测量员各1名，进度不能满足要求时需无条件增加人数。
施工工艺。
基本设计参数：
脚手架排数
双排脚手架
纵、横向水平杆布置方式
纵向水平杆在上
搭设（最高）高度（m）
27.1
钢管类型
①48 x 3。 0

立杆纵距（m）
1.5
立杆横距（m）
1

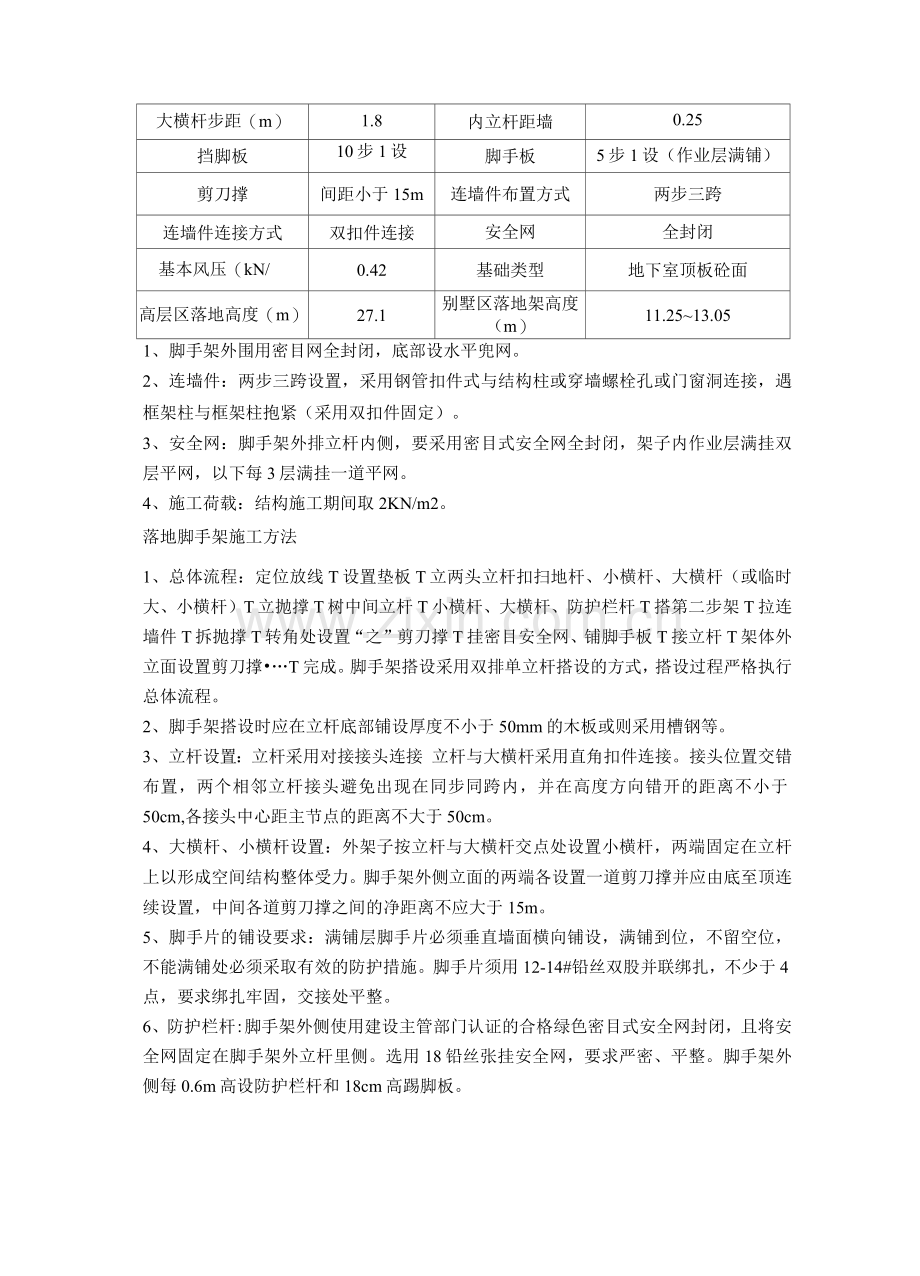

大横杆步距（m）
1.8
内立杆距墙
0.25
挡脚板
10步1设
脚手板
5步1设（作业层满铺）
剪刀撑
间距小于15m
连墙件布置方式
两步三跨
连墙件连接方式
双扣件连接
安全网
全封闭
基本风压（kN/
0.42
基础类型
地下室顶板砼面
高层区落地高度（m）
27.1
别墅区落地架高度（m）
11.25~13.05
1、脚手架外围用密目网全封闭，底部设水平兜网。
2、连墙件：两步三跨设置，采用钢管扣件式与结构柱或穿墙螺栓孔或门窗洞连接，遇框架柱与框架柱抱紧（采用双扣件固定）。
3、安全网：脚手架外排立杆内侧，要采用密目式安全网全封闭，架子内作业层满挂双层平网，以下每3层满挂一道平网。
4、施工荷载：结构施工期间取2KN/m2。
落地脚手架施工方法
1、总体流程：定位放线T设置垫板T立两头立杆扣扫地杆、小横杆、大横杆（或临时大、小横杆）T立抛撑T树中间立杆T小横杆、大横杆、防护栏杆T搭第二步架T拉连墙件T拆抛撑T转角处设置“之”剪刀撑T挂密目安全网、铺脚手板T接立杆T架体外立面设置剪刀撑•…T完成。脚手架搭设采用双排单立杆搭设的方式，搭设过程严格执行总体流程。
2、脚手架搭设时应在立杆底部铺设厚度不小于50mm的木板或则采用槽钢等。
3、立杆设置：立杆采用对接接头连接 立杆与大横杆采用直角扣件连接。接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm,各接头中心距主节点的距离不大于50cm。
4、大横杆、小横杆设置：外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆上以形成空间结构整体受力。脚手架外侧立面的两端各设置一道剪刀撑并应由底至顶连续设置，中间各道剪刀撑之间的净距离不应大于15m。
5、脚手片的铺设要求：满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。脚手片须用12-14#铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整。
6、防护栏杆:脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。选用18铅丝张挂安全网，要求严密、平整。脚手架外侧每0.6m高设防护栏杆和18cm高踢脚板。

脚手架排布立面图

拉结点示意图
连墙件与门窗洞相连示意图
7、剪刀撑：剪刀撑斜杆与地面夹角为45〜60度。在脚手架外侧立面整个长度和高度设置剪刀撑，剪刀撑应联系厂5根立杆。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于血应采用3个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上旋转扣件中心线离主节点的距离不宜大于15 0mm。详见下图：

5. 8. 3.3悬挑脚手架施工方法
悬挑架施工流程：预埋件安装T工字钢摆放T摆放扫地杆-安装安全平网-逐根树立立杆，立杆插入工字钢上的钢筋棍中并焊接，随即与扫地杆扣紧，接头位置错开一装扫地小横杆并与立杆或扫地杆扣紧一第一步大横杆（与各立杆扣紧）—安装第一步小横杆—第二步大横杆—第二步小横杆—加设临时斜撑杆（上端与第二道大横杆扣紧，在装设两道连接杆后可拆除）-连墙杆-接立杆-加设剪刀撑-铺脚手板-安装安全立网-安装踢脚板悬挑架其他要求同落地架，其余主要施工工艺如下：
1、悬挑梁及预埋：
(1) 预埋铁、吊环等严格按设计要求进行制作和安放，遇剪力墙、上翻梁等处预留 1x150 mm 洞。
(2) 悬挑梁顶面标高偏差在2mm以内。
2、工字钢与脚手架连接节点：
在工字钢上满焊20cm长①20钢筋头，钢管卡在钢筋头上，工字钢上必须保证平整，无明显显锈蚀，以保证钢管稳定性。
3、预埋件：
(1)钢丝绳吊环:采用不小于①20圆钢地锚，地锚钢筋必须提前预留，拉结在梁、板底筋以下。具体做法如下：

(2)工字钢锚固环：采用①16圆钢地锚，地锚钢筋提前预留，锚固长度与悬挑长度比值不小于1.25，如6米长工字钢锚固长度应不小于3.3m,至少锚固三道。在端部锚固两道，锚固环间距、锚固环距工字钢端部均为2mm。前端锚固环锚固在梁中，防止钢梁摆动。

地锚环预埋位置图

2 2

工字钢穿梁时预锚环的埋置
