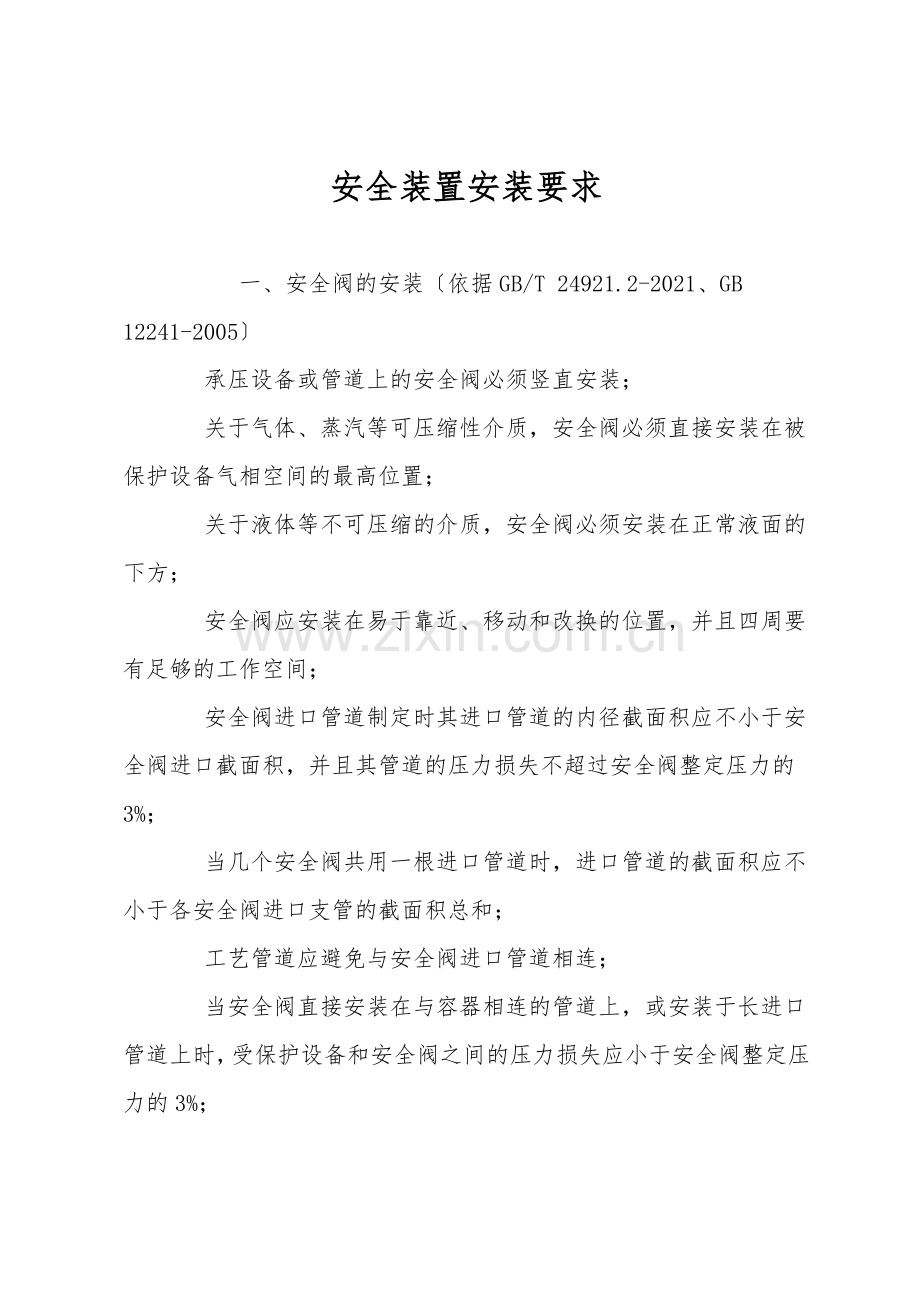

安全装置安装要求

一、安全阀的安装〔依据GB/T 24921.2-2021、GB 12241-2005〕
    承压设备或管道上的安全阀必须竖直安装；
    关于气体、蒸汽等可压缩性介质，安全阀必须直接安装在被保护设备气相空间的最高位置；
    关于液体等不可压缩的介质，安全阀必须安装在正常液面的下方；
    安全阀应安装在易于靠近、移动和改换的位置，并且四周要有足够的工作空间；
    安全阀进口管道制定时其进口管道的内径截面积应不小于安全阀进口截面积，并且其管道的压力损失不超过安全阀整定压力的3%；
    当几个安全阀共用一根进口管道时，进口管道的截面积应不小于各安全阀进口支管的截面积总和；
    工艺管道应避免与安全阀进口管道相连；
    当安全阀直接安装在与容器相连的管道上，或安装于长进口管道上时，受保护设备和安全阀之间的压力损失应小于安全阀整定压力的3%；

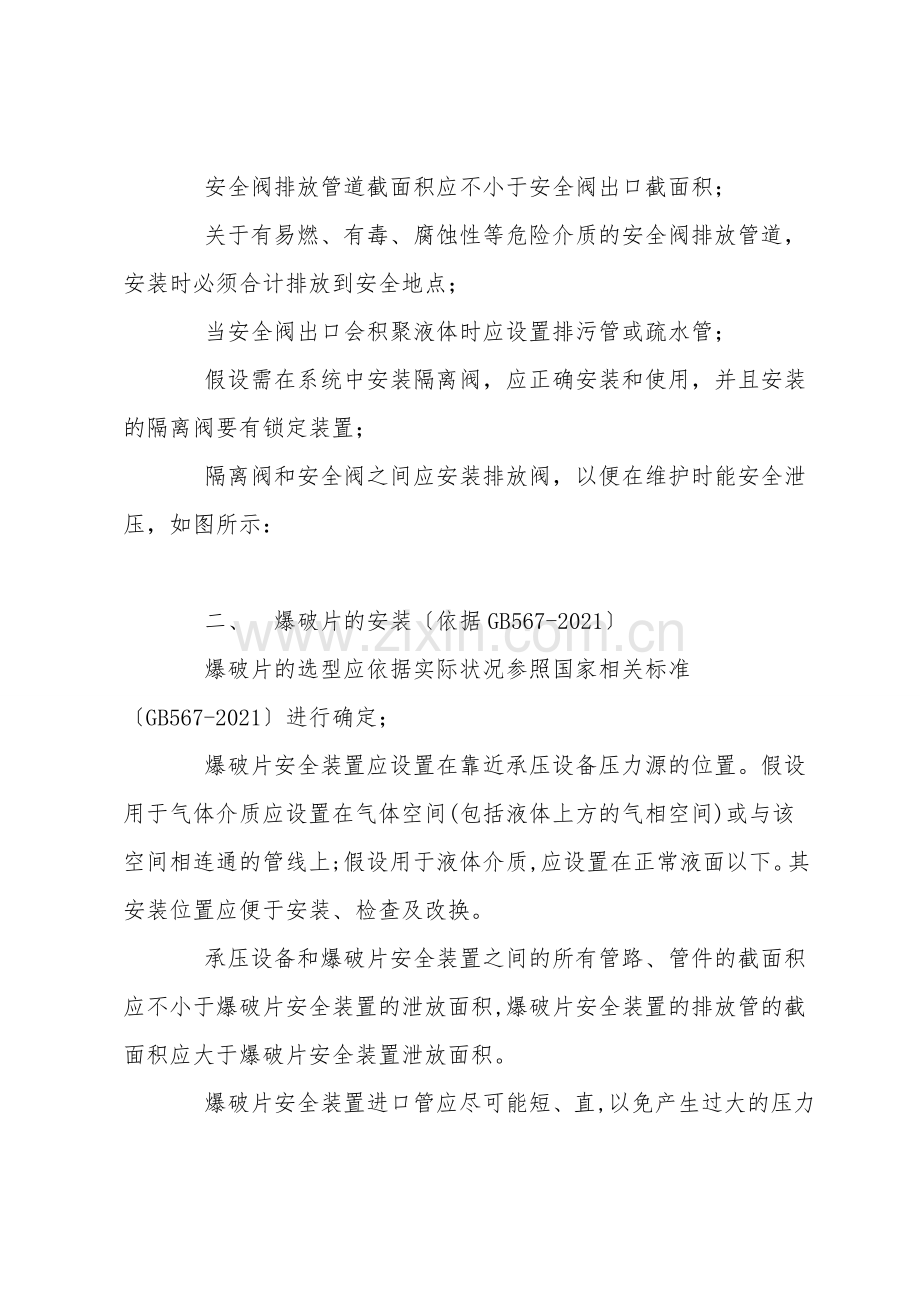

    安全阀排放管道截面积应不小于安全阀出口截面积；
    关于有易燃、有毒、腐蚀性等危险介质的安全阀排放管道，安装时必须合计排放到安全地点；
    当安全阀出口会积聚液体时应设置排污管或疏水管；
    假设需在系统中安装隔离阀，应正确安装和使用，并且安装的隔离阀要有锁定装置；
    隔离阀和安全阀之间应安装排放阀，以便在维护时能安全泄压，如图所示：

    二、 爆破片的安装〔依据GB567-2021〕
    爆破片的选型应依据实际状况参照国家相关标准〔GB567-2021〕进行确定；
    爆破片安全装置应设置在靠近承压设备压力源的位置。假设用于气体介质应设置在气体空间(包括液体上方的气相空间)或与该空间相连通的管线上;假设用于液体介质,应设置在正常液面以下。其安装位置应便于安装、检查及改换。
    承压设备和爆破片安全装置之间的所有管路、管件的截面积应不小于爆破片安全装置的泄放面积,爆破片安全装置的排放管的截面积应大于爆破片安全装置泄放面积。
    爆破片安全装置进口管应尽可能短、直,以免产生过大的压力损失。
    当有两个或两个以上爆破片安全装置采纳排放汇合管时,汇合管的截面积应不小于各爆破片安全装置出口管道截面积的总和。
    爆破片安全装置的排放管线在安装时管线的中心线应与爆破片安全装置的中心线对齐,以避免出现爆破片受力不均，造成爆破片抽边或改变爆破压力。
    在排放管的适当部位应开设排泄孔，用于防止凝液等积存在管内。
    当爆破片安全装置的排放管中可能有可燃性介质排放时，应采用装设阻火器等预防措施防止着火的危险。
    爆破片安装时应确认其与夹持器的标志一致、泄放方向一致。
    带标志牌的爆破片安全装置在安装时，标志牌应尽量放置在便于识别的方位。
    属于以下状况之一的,应改换爆破片：
     ①超过最小爆破压力而未爆破的爆破片应马上改换；
     ②设备检修且拆卸的爆破片应改换；
     ③苛刻条件或重要场合下使用的爆破片应每年定期改换。

     三、 静电接地线及静电跨接线的安装〔依照SH3097-2000_石油化工静电接地制定规范〕
    设备、管道静电接地线的连接一般采纳设备、管道预留出的裸露金属表面搭接焊接或利用设备、管道的金属螺栓进行连接。假设采纳金属螺栓进行连接的，螺栓的规格应不小于M10；
    静电接地的连接应符合以下要求:
    ①当采纳搭接焊连接时，其搭接长度必须是扁钢宽度的两倍或圆钢直径的六倍;
    ②当采纳螺栓连接时，其金属接触面应去锈、除油污，并加防松螺帽或防松垫片。

  ③当采纳电池夹头、鳄式夹钳等器具连接时，有关连接部位应去锈、除油污。
    直径大于或等于2.5m 及容积大于或等于50m3的设备，其接地点不应少于两处，接地点应沿设备外围均匀布置，其间距不应大于30m；
    反应釜等固定设备的静电接地线一般采纳12x4(mm)镀锌扁钢，跨接线应采纳6 mm2铜芯软绞线或软铜编织线；
    大型移动设备如槽罐车，静电接地线应采纳16 mm2铜芯软绞线或橡套铜芯软电缆；
    当金属法兰采纳金属螺栓紧固时，一般可不必另装静电连接线，但应保证至少有5个螺栓具有优良的导电接触面。

     三、 应急喷淋
    1、洗眼器的安装
        洗眼器的安装有一定要求: 应该安装在危险源头的四周，最好在10秒钟内能够快步到达洗眼器的区域范围，同时尽量安装在同一水准面上，最好能够直线到达，避免越层救护。
        在安装洗眼器的四周，需要有醒目的标志。标志最好用中英文双语和图示表达清楚，非常形象地告诉生产现场的作业者,明确洗眼器和的位置和洗眼器用途。
    2、紧急喷淋洗眼器安装需求
    ①必须安装在危险工作区域四周，有效救护的半径范围为10或15米处。
    ②在洗眼器的1.5米半径范围之内，不能有电气开关，以免发生电器短路。
    ③必须连接饮用水，水压要求不能低于 1 公斤。
    ④洗眼系统进水口尺寸为1/2英寸，出水口尺寸：5/4英寸。〔一英寸等于25.4毫米〕

    3、应急喷淋接水池的标准

    4、应急喷淋的日常检查与维护
    ①检查应急洗眼器四周是否有电器开关和其他与水能起反应的物质。
    ②检查标志牌及检查卡是否在位，是否有破损。
    ③检检应急喷淋装置是不有泄漏；
    ④打开应急洗眼器的出水阀门看出水是否正常。
    ⑤打开应急喷淋装置的出水阀，看出水是否正常。检查第2、3项时还要注意出水的水质是否清彻，如发现水质有问题必须将有问题的水质从管道中放清，直至水质清彻为止。如经过一段时间的排放还不能放清的应上报车间进行处理。
    ⑥检查出水的压力是否正常，管道及喷嘴是否有堵塞。
    ⑦检查收集池的出水是否正常。
    ⑧应急喷淋装置的检查周期为每周一次。
    ⑨检查结束填写检查卡片。
    四、 围堰〔依照建筑物防火制定规范GB50016-2006 〕
     围堰的有效容量不应小于其中最大储罐的容量。围堰的制定高度应比计算高度高出0.2m，且其高度应为1.0～2.2m。
    当有管线穿过围堰时，必须保证有效的密封措施；
    围堰应设置排水装置，并保证密封性优良，正常状况应保证排水装置处于关闭状态，假设因积水或其他状况需排水或排污，必须遵守环保相关规定；
    盛装酸、碱等腐蚀性物料的储罐围堰内地面应做好合格的防腐措施；
    围堰四周严禁存放物料，以免堵塞消防通道；
