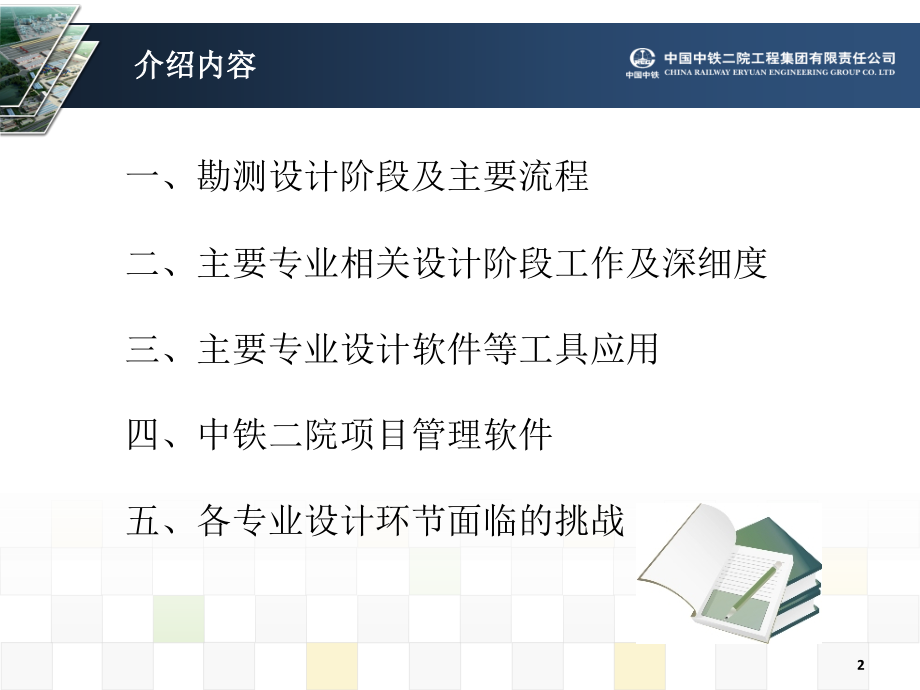

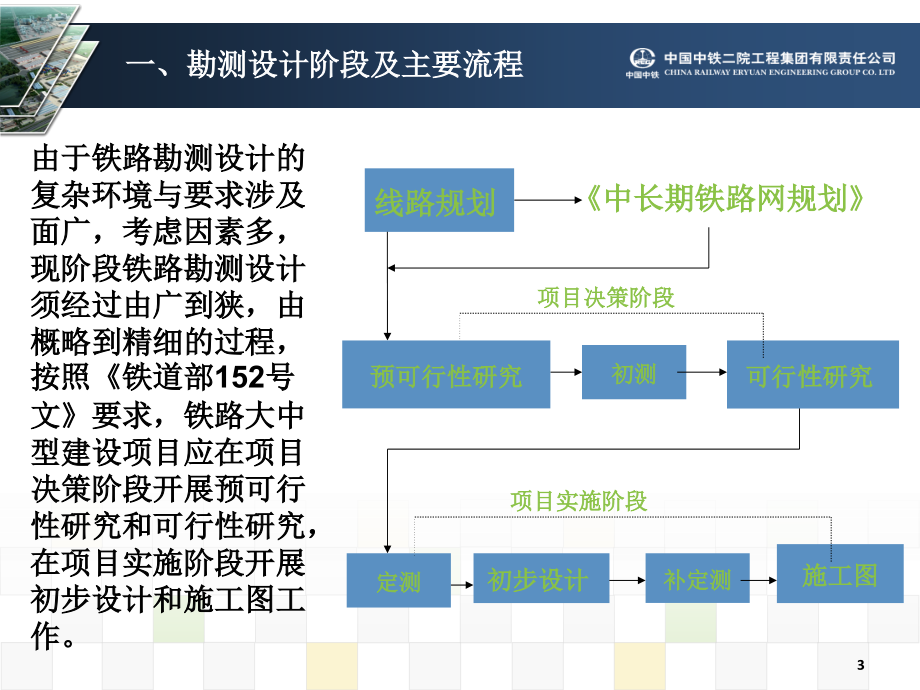

新建昆明至万象线磨憨（磨丁）至万象段,预可行性研究汇报,*,*,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,LOGO,*,*,*,*,LOGO,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,铁,路,勘 察 设 计,流 程 介绍,1,介绍内容,一、勘测设计阶段及主要流程,二、主要专业相关设计阶段工作及深细度,三、主要专业设计软件等工具应用,四、中铁二院项目管理软件,五、各专业设计环节面临的挑战,2,一、勘测设计阶段及主要流程,线路规划,可行性研究,初步设计,施工图,项目决策阶段,项目实施阶段,由于铁路勘测设计的复杂环境与要求涉及面广，考虑因素多，现阶段铁路勘测设计须经过由广到狭，由概略到精细的过程，按照,铁道部,152,号文,要求，铁路大中型建设项目应在项目决策阶段开展预可行性研究和可行性研究，在项目实施阶段开展初步设计和施工图工作。,初测,定测,补定测,中长期铁路网规划,预可行性研究,3,一、勘测设计阶段及主要流程,铁路规划：,主要目的是争取铁路立项或进入,中长期铁路网规划,预可行性研究,:,根据,中长期铁路网规划,编制项目建议书，是铁路正式立项的依据,需要铁道部和国家发改委的批准。,可行性研究：,根据国家批复的项目建议书或,中长期路网规划,编制可行性研究报告，是项目决策的依据。,初步设计：,根据批准的可研报告编制初步设计文件，是项目建设的主要依据。,施工图：,根据初步设计审批意见编制施工图文件，是工程实施和验收的依据。,4,一、勘测设计阶段及主要流程,依据,铁路网中长期规划,对拟建项目开展预可行性研究，编制项目建议书并将项目建议设报国家发改委批复。,预可行性研究报告是项目立项的依据，根据国家批准的铁路中长期规划，收集相关资料，进行社会、经济和运量调查、现场踏勘，系统研究项目在路网及综合交通运输体系中的作用和对社会经济发展的作用，初步提出建设方案、规模和主要技术标准，对主要工程、外部环境、土地利用、协作条件、项目投资、资金筹措、经济效益等初步研究后编制，论证项目建设的必要性和可能性。预可行性研究文件,5,一、勘测设计阶段及主要流程,可行性研究文件是项目决策的依据，根据国家批准的铁路中长期规划或项目建议书开展初测，在初测基础上开展可行性研究，编制可行性研究报告。,主要内容是进行社会、经济和运量调查，综合考虑运输能力和运输质量，从技术、经济、环保、节能、土地利用等方面进行全面深入的论证，对建设方案及规模、主要技术标准等进行比较分析后，提出推荐意见（稳定线路、重大桥渡、重点隧道、枢纽和站场等建设方案），进行基础性设计，提出主要设备设计原则及工程数量、主要设备和材料概数、拆迁概数，用地概数和补偿方案，施工组织方案，建设工期和投资估算，进行经济评价后编制，论证建设项目的可行性。,可行性研究的工程数量和投资估算要有较高的准确度，环境保护、水土保持和使用土地设计工作应达到规定的深度。,可行性研究文件,6,一、勘测设计阶段及主要流程,初步设计文件,初步设计文件是确定建设规模和投资的主要依据，根据批准的可行性研究报告组织开展定测，在定测基础上组织开展初步设计（含施工组织设计），并组织初审及报批工作。重点内容是通过局部方案比选、工点方案比选和比较详细的设计，确定各项工程设计原则、设计方案和技术问题，提出主要工程数量、主要设备数量、主要材料数量、用地及拆迁数量和施组方案及总概算。初步设计文件应满足主要设备采购、征地拆迁和施工图设计的需要。初步设计概算静态投资一般不应大于批复可行性研究报告的静态投资。,7,一、勘测设计阶段及主要流程,施工图文件是工程实施和验收的依据，应根据审批的初步设计文件、采用定测和补充资料编制。主要内容是在初步设计的基础上开展补定测，为施工提供需要的设计图纸、表格及设计说明，对投资进行检算和施工图审核。建设项目施工图投资检算不得大于批准初步设计概算，因特殊情况而超出者，须报初步设计批准单位批准。,施工图,8,二、主要专业工作及流程,主要专业：,铁路勘测设计是一个涉及土建、机车车辆、通信信号、建筑、工经等,30,多个专业的系统工程，现,土建类主要专业包含地质、测绘、线路、路基、桥梁、隧道、站场等专业。,主要专业设计流程：,地形图测绘,地质调查,线路设计,路基设计,站场设计,桥梁设计,隧道设计,运规、运输等专业资料,轨道设计,通信、信号、建筑、工经等站后专业设计,地质填图,各专业断面测量,9,二、主要专业工作及流程,地质专业工作,:,工程地质勘察应按踏勘、初测、定测、补充定测开展工作。,踏勘阶段,评价主要工程地质条件。,广泛收集区域地质、地震、卫片、航片及有关工程地质、水文地质资料；全面分析并进行室内解释。,初测阶段,查明区域地质、水文、工程地质条件，初步查明不良地质、对工程稳定性做出评价，初步查明重大路基工点、特大桥、长大隧道、区段站的工程地质条件,利用航、卫片，结合区域地质资料，进行遥感地质工作，大范围地了解地质构造、水文地质条件，不良地质与特殊地质发育规律。对于地质复杂越岭地段和大长隧道应加深地质工作。,定测阶段,详细查明采用方案沿线工程地质、水文地质条件,配合专业现场调查，实地复核，修改、充实、完善初测的详细工程地质图。布置勘探工作，详细查明地质条件以及设计所需的各地层的物理、力学参数。现场填绘各专业提交的各种纵、横断面图，编制地质说明。,定测阶段,详细查明采用方案沿线工程地质、水文地质条件,核查开挖后的地质情况，根据施工所揭示的实际地质情况，修正施工图中的地质资料；及时处理施工过程中出现的地质病害，根据病害特征，布置勘探工作，提供变更设计所需的地质资料。,10,平面控制测量,二、主要专业工作及流程,测绘专业工作,制定测量实施计划,前期,预可研,可研,初步设计,施工图,收集资料,制图、卫片图,收集资料,收集,/,测绘数字,地形图,现场调查,1:5000,或,1:2000,地形图测绘,水准基点测量,初测,1:1000,或,1:500,地形图测绘,定测,配合施工补测,平面高程控制网复测,检查、验收,11,二、主要专业工作及流程,测绘专业工作,主要工作含航测制图（航空摄影、航测外业控制测量、内业制图）、勘测（初测、定测）、精密工程控制测量。,GPS,控制测量,高程控制测量,导线测量,水准测量,控制桩及,中线测量,中平测量,路基断面测量,桥涵地形及断面测量,隧道地形及断面测量,站场平面布置测量,内业制图作业流程：,航空像片扫描,空三加密,仪器数据采集,编辑出图,审图质检,外业控制测量及初测、定测：,12,二、主要专业工作及流程,线路专业工作,接受任务,规划,预可研,可研,初步设计,施工图,收集资料及小比例尺地形图,建设模式及,主要技术标准,收集资料及,1:10000,地形图,主要技术标准,的选择,现场调查,1:5000,或,1:2000,地形图测绘,初测,1:1000,或,1:500,地形图测绘,定测,1:1000,或,1:500,地形图,补定测,专业开放,主要技术,标准选择,线路方案比选,线路局部方案比选,采用方案论证,局部方案的比较,技术经济应做全部工程内容比较,设计说明,施工图及,线路诸表,小比例尺大面积选线,多方案比选,13,二、主要专业工作及流程,路基专业工作流程,路基专业段落、工点范围范围划,路基断面测量数据,地质专业,填图,路基专业,设计,土石方计算、调配,边坡稳定分析、沉降计算、工点结构设计,二维设计成果,桥梁,隧道,涵洞,站场,等信息,排水征地图,正面设计图,横断面设计图,设计说明,路基诸表,计算单,14,二、主要专业工作及流程,桥梁专业工作流程,桥梁专业,布孔,测量数据,线路资料,地质专业填图,桥梁专业建模设计,桩基、桥墩计算成果,有限元软件结构检算结果,二维设计成果,有断层等影响桥梁孔跨,总布置图,平面图,横断面图,15,二、主要专业工作及流程,隧道专业工作流程,地质资料,会审决定设计方案,线路资料,设计原则,必要时进行,结构计算,设计软件,隧道二维设计图纸,及工程数量表,修改及审核,16,二、主要专业工作及流程,站场专业工作流程,设计任务和策划,设计原则及一般做法,线路专业开放设计资料和地质勘测数据,车站平面布置图设计及上建数量统计,车站断面图设计及断面工程数量统计,车站设计工程数量汇总,站前、站后专业,设计要求,17,三、主要专业设计软件等工具应用,线路专业软件,目前，适应于铁路线路设计的软件有：,铁路线路平纵面交互式及可视化设计系统,(RLDVS),铁路公路平纵面辅助设计及铁路标准纵断面绘图软件、,铁路数字地球三维空间选线系统（,GeRail),改建铁路线路数字化辅助设计系统（,ERDAS,）等。,18,三、主要专业设计软件等工具应用,测绘专业软件,目前，适应于测绘专业的软件有：,高速铁路地面控制测量数据处理系统,铁路勘测数字化采集系统,CREEC GPS,数据处理系统,CGO,进行长基线结算与网平差 程序 等。,19,三、主要专业设计软件等工具应用,路基专业软件,路基专业设计软件：,铁路路基辅助设计系统,路基辅助设计,2008,系统,边坡稳定分析软件,沉降计算与评估程序,抗滑桩（锚索桩）结构计算与绘制软件,基于可靠度理论的挡土墙设计软件等,20,三、主要专业设计软件等工具应用,桥梁专业设计软件,施工图阶段设计软件有：,铁路桥梁辅助设计系统RBDS),铁路桥墩计算软件,(TLQDJS),桩基计算程序（,TZ2009,）,Msdis,有限元分析软件等,21,三、主要专业设计软件等工具应用,隧道专业设计软件,初步设计、施工图阶段设计软件有,结构计算软件,ANSYS,有限元分析软件等,绘图软件：,铁路隧道辅助设计系统,(RTCADS),22,三、主要专业设计软件等工具应用,站场专业设计软件,施工图阶段设计软件有,铁路站场平面（中间站）设计软件,站场平面计算软件,新建改建铁路站场路基横断面设计软件 等,23,三、主要专业设计软件等工具应用,建筑专业设计软件,施工图阶段设计软件有,建筑专业软件,:,天正公司天正系列软件,结构专业软件,中国建筑科学研究院,PK.PM,系列,探索者公司探索者软件,MIDAS,SAP2000,ANSYS,3D3S,MSTCAD,等,暖通专业软件,:,天正公司天正系列软件,鸿业公司鸿业系列软件等,24,四、中铁二院项目管理软件,主要针对工程设计行业，通过引入现代先进项目管理理念，建立一个适合工程设计行业自身特点的工程勘察设计项目管理及协同设计平台系统，使勘察设计项目管理实现信息化和规范化。,主要功能：,综合信息查询,综合信息处理,项目管理,协同设计,业务功能,项,目,定,义,计,划,制,定、,分,级,发,布,项,目,进,度,监,控,专,业,资,料,互,提,管,理,专,业,资,料,审,签,管,理专,业,资,料,数,据,共,享,专,业,成,果,配,置,管,理,专,业,即,时,交,流,系,统,工程勘察设计项目管理及系统设计平台系统,业务应用集成平台,25,四、中铁二院项目管理软件,数据访问组件,文件服务器,中心数据库,Project,数据库,消息引擎,文件存取组件,流程引擎,项目管理业务逻辑,资料审签,业务逻辑,授权认证,参数维护,资料互提业务逻辑,ISO,表单处理,统计分析,数据转换,项目进度管理,项目报告管理,项目问题管理,协同设计中心,审签流程管理,资料归档,系统管理,统计分析,帮助中心,第三方软件,(Office,AutoCAD,等,),主要优势：,集项目管理及协同设计于一体；实现同一界面管理多个任务，并赋予不同用户相应的管理权限及项目任务的查看范围。,本系统设计了与,OFFICE,、,AutoDesk CAD,、,AutoDesk Volo View,等系统的互操作性，其中：在平台系统中嵌入,OFFICE,，可以与,word,和,Excel,在元数据及进行数据交换；可以直接在系统中启动以上软件；在系统可以对,DWG,文件进行审签。,系统体系结构：,26,系统采用,C/S,多层体系结构，在局域、广域范围都能方便的使用，重要的是系统将绝大部分的应用功能都移入中间层，使客户机变,瘦,。后台采用了微软公司的,WINDOWS 2000,操作系统和大型数据库平台,SQL Server 2000,，构成数据存储服务器。,四、中铁二院项目管理软件,27,四、中铁二院项目管理软件,28,五、专业设计环节面临的挑战,设计阶段：,在自动化选线设计方面、既要快速高效得到线路的可行方案，又要满足相应阶段的技术要求。,在三维设计方面的,BIM,技术应用与传统设计方式的兼容、任务艰巨。,勘察阶段：,面对庞大的信息量和复杂的数据结构，地质外业钻探、动力触探等的快捷采集、地质测绘和建模方面、便捷地提供给相关专业均有大量工作要做。,29,
