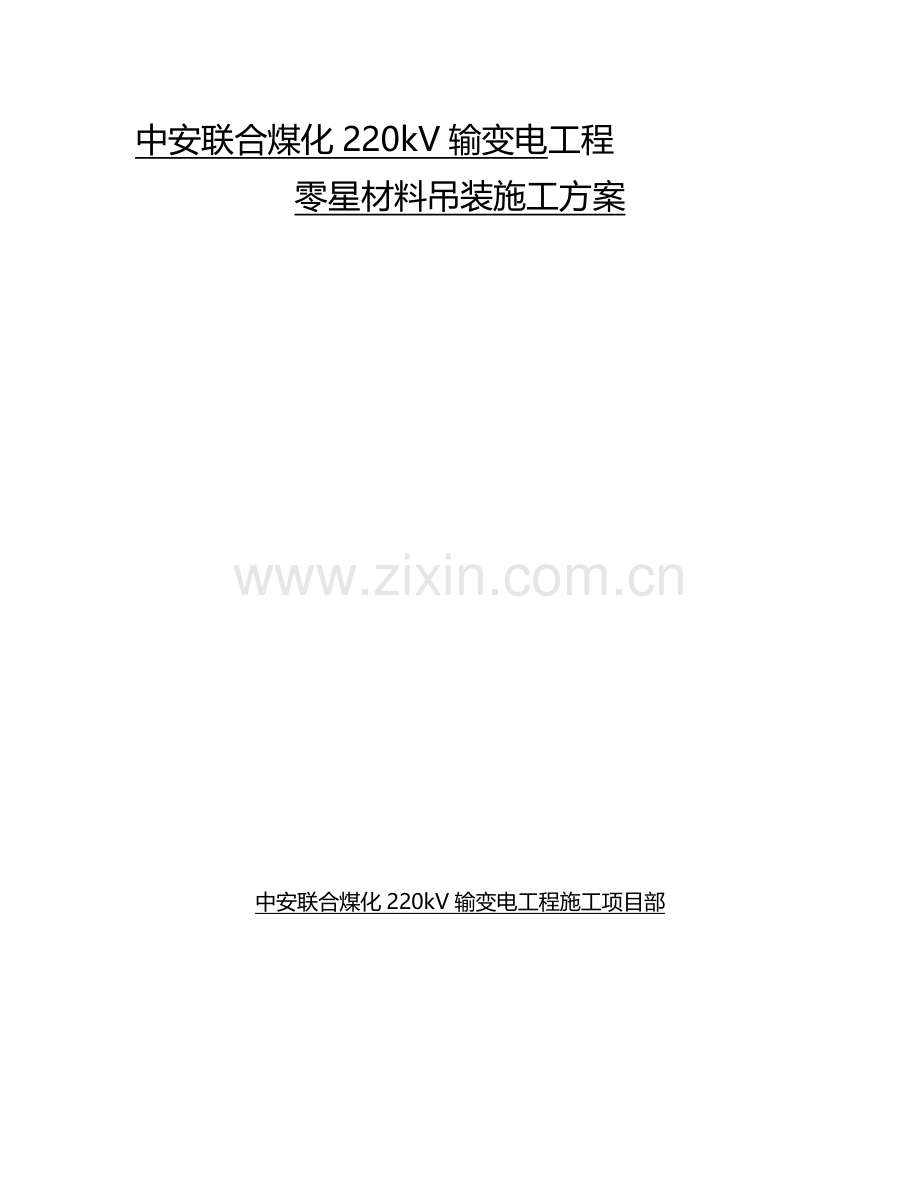

<p>中安联合煤化220kV输变电工程零星材料吊装施工方案中安联合煤化220kV输变电工程施工项目部批    准：____________   ________年____月____日审    核：____________   ________年____月____日编    写：____________   ________年____月____日一、工程总概况中安联合煤化220kV变电站工程站址安徽省淮南市潘集区祁集乡境内，中安联合煤化有限责任公司煤制170万吨/年甲醇及转化烯烃项目工业园区内。主要包含以下几个部分： 1. 220kV变电站部分： 1）主变压器本期2×180MVA，终期3×180MVA，户外； 2）220kV主变间隔本期3个，终期3个，户内GIS；本终期一并实施； 3）220kV出线间隔本期2个，终期2个，户内GIS；本终期一并实施； 4）110kV出线间隔本期3个，终期3个，户内GIS；本终期一并实施； 5）110kV主变间隔本期3个，终期3个，户内GIS；本终期一并实施； 6）10kV出线本期4回（临时施工电源用），终期4回。本终期一并实施； 7）全站主要建筑物一览表建筑物名称建筑面积 (m2) 层数 (层) 层高 (m) 高度 (m) 建筑类别耐火等级结构形式生产综合室 339 1 4.0 4.5 戊类二级框架结构 220kV GIS开关室 456 1 13.5 14.2 丙类二级框架结构 110kV GIS开关室 338 1 11.5 12.1 丙类二级框架结构 #1配电间及电容器室 354 1 5.8 6.4 丙类二级框架结构 8）站区围墙内占地面积0.81hm2（90m×90m），约合12.15亩 2.线路部分： 1)中安至辛东220kV一般线路工程，长约2*1.5 km（单边架线）+1*9.4km； 2）中安至辛东220kV淮河大跨越线路工程，长约2.6km。二、零星材料吊装吊篮施工使用范围本方案使适用于中安联合煤化220kV输变电工程零星材料吊装吊篮作业. 三、相关标准：    本方案是依据GB／T28001－2011《职业健康安全管理体系》及中安联合煤化工项目《吊篮作业安全管理程序》的要求进行编制。四、方案设计概况吊篮利用起重机械采用移动式起重机提升，设计吊篮总荷载≤400Kg，吊绳采用直径为14mm的钢丝绳，吊篮采用∅25螺纹钢筋焊接而成,吊环采用∅20的圆钢.吊篮使用时吊装物体严禁超出吊篮高度.严禁施工人员乘吊篮上下。在确认吊篮和起重机械符合要求后，应先用吊篮额定负荷1.5～2倍的物体进行上下吊运和定位等载荷试验，确认操作安全可靠后方可使用。吊篮作业前必须进行试验和检查。五、吊篮安全管理措施 1、零星材料吊装吊篮施工前，施工负责人、技术负责人要根据工程情况编制安全措施，及风险分析并组织验收。使用吊篮时，应设专人监护，在作业范围内拉设警戒线，与施工无关人员禁止进入。 2、施工前，由施工技术员对操作人员进行安全教育和详细的安全技术交底，让每一个人提高警惕，不可麻痹大意，严格按操作规程操作。 3、安全防护措施 3.1吊篮的安装要求 3.1.1汽车吊车驾驶人员应持证上岗，吊装前检查钢丝绳磨损情况。 3.1.2仔细检查所有待装结构件，有无明显弯曲、扭曲或局部变形；检查焊接有无裂纹、裂缝；检查受力构件边面锈蚀情况，有缺陷的构件坚决更换或修复后再使用； 3.1.3工作钢丝绳和安全钢丝绳安装前应逐段仔细检查是否存在损伤或缺陷，清理绳上附着的涂料、水泥、玻璃胶等污物，不符合要求坚决更换； 4、作业环境 4.1.1严禁雨雪天进行作业。 4.1.2工作处阵风风速超过5 级时，不得作业。 4.1.3环境温度超过40℃或海拔高度超过1000米时，吊篮的最大载重量不得超过额定载重量的80% 。 4.1.4施工作业时注意观察吊篮上、下方向有无障碍物。施工范围下方如有道路时，必须设置警示线或安全护拦，并且在附近设置醒目的警示标志或配备安全监督员。 4.1.5夜间施工示，现场应用充足的照明设备。 6×19常用钢丝绳规格及数据直径（毫米）钢丝总断面积（毫米2）参考重量（公斤∕100米）钢丝公称抗拉强度（公斤╱毫米2）钢丝绳钢丝 140 155 170 185 200 钢丝破断拉力总和（公斤）安全系数钢丝破断拉力总和（公斤）安全系数钢丝破断拉力总和（公斤）安全系数钢丝破断拉力总和（公斤）安全系数钢丝破断拉力总和（公斤）安全系数 3.5 5 8 3.5 5 8 3.5 5 8 3.5 5 8 3.5 5 8 钢丝绳许用拉力钢丝绳许用拉力钢丝绳许用拉力钢丝绳许用拉力钢丝绳许用拉力 9.3 0.6 32.22 30.45 4510 1288 902 563 4990 1425 998 623 5470 1562 1094 683 5960 1702 1192 745 6440 1839 1228 805 11.0 0.7 43.85 41.44 6130 1751 1226 766 6790 1939 1358 848 7450 2128 1490 931 8110 2317 1622 1013 8770 2505 1754 1096 12.5 0.8 57.27 54.12 8010 2288 1602 1001 8870 2534 1774 1108 9730 2779 1946 1216 10550 3014 2110 1318 11450 3271 2290 1431 14.0 0.9 72.49 68.5 10100 2885 2020 1262 11200 3199 2240 1400 12300 3514 2460 1523 13400 3828 2680 1675 14450 4128 2890 1806 15.5 1.0 89.49 84.57 12500 3571 2500 1562 13850 3957 2770 1713 15200 4342 3040 1900 16550 4728 3310 2068 17850 5099 3570 2231 17.0 1.1 108.28 102.3 15150 4328 3030 1893 16750 4785 3350 2093 18400 5257 3680 2300 20000 5714 4000 2500 21650 6185 4330 2706 18.5 1.2 128.87 121.8 18000 5142 3600 2250 19950 5699 3990 2493 21900 6257 4380 2737 23800 6799 4760 2975 25750 7357 5150 3218 20.0 1.3 151.24 142.9 21150 6042 4230 2643 23400 6685 4680 2025 25700 7042 5140 3212 27950 7985 5590 3493 30200 8628 6064 3775 21.5 1.4 175.40 165.8 24550 7014 4910 3068 27150 7750 5430 3393 29800 8514 5960 3725 32400 9257 6480 4050 35050 10014 7010 4381</p>
