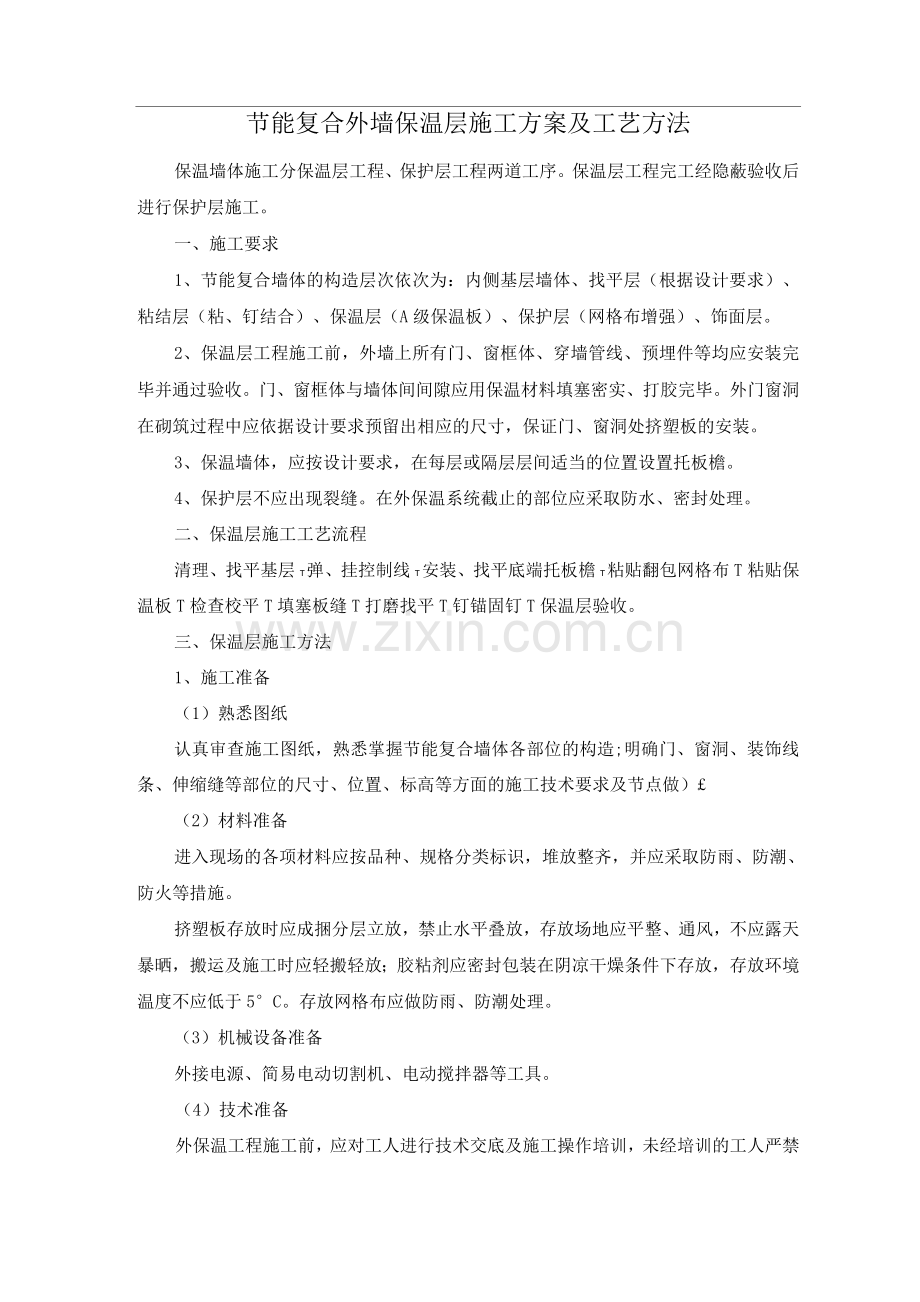

节能复合外墙保温层施工方案及工艺方法
保温墙体施工分保温层工程、保护层工程两道工序。保温层工程完工经隐蔽验收后进行保护层施工。
一、施工要求
1、节能复合墙体的构造层次依次为：内侧基层墙体、找平层（根据设计要求）、粘结层（粘、钉结合）、保温层（A级保温板）、保护层（网格布增强）、饰面层。
2、保温层工程施工前，外墙上所有门、窗框体、穿墙管线、预埋件等均应安装完毕并通过验收。门、窗框体与墙体间间隙应用保温材料填塞密实、打胶完毕。外门窗洞在砌筑过程中应依据设计要求预留出相应的尺寸，保证门、窗洞处挤塑板的安装。
3、保温墙体，应按设计要求，在每层或隔层层间适当的位置设置托板檐。
4、保护层不应出现裂缝。在外保温系统截止的部位应采取防水、密封处理。
二、保温层施工工艺流程
清理、找平基层t弹、挂控制线t安装、找平底端托板檐t粘贴翻包网格布T粘贴保温板T检查校平T填塞板缝T打磨找平T钉锚固钉T保温层验收。
三、保温层施工方法
1、施工准备
（1）熟悉图纸
认真审查施工图纸，熟悉掌握节能复合墙体各部位的构造;明确门、窗洞、装饰线条、伸缩缝等部位的尺寸、位置、标高等方面的施工技术要求及节点做）£
（2）材料准备
进入现场的各项材料应按品种、规格分类标识，堆放整齐，并应采取防雨、防潮、防火等措施。
挤塑板存放时应成捆分层立放，禁止水平叠放，存放场地应平整、通风，不应露天暴晒，搬运及施工时应轻搬轻放；胶粘剂应密封包装在阴凉干燥条件下存放，存放环境温度不应低于5°C。存放网格布应做防雨、防潮处理。
（3）机械设备准备
外接电源、简易电动切割机、电动搅拌器等工具。
（4）技术准备
外保温工程施工前，应对工人进行技术交底及施工操作培训，未经培训的工人严禁上岗。
施工时首先做样板墙，经监理工程师或建设单位技术负责人确认合格后，方可进行全面施工。
2、弹、挂控制线
根据设计要求确定保温层的底标高截止位置，沿建筑物的周边弹好底标高水平基准线，沿水平基准线安装或找平托板檐。在外墙转角（阴、阳角）、窗等部位按全高挂好垂直控制线。
3、配制粘结胶浆
根据生产厂家提供配合比配制，配制时由专人负责，严格计量。采用机械搅拌的方式，搅拌时间应满足产品技术要求，确保搅拌均匀。
4、粘贴翻包网格布
粘贴保温板前应对保温层的截止部位（如门、窗洞、管道或其它设备须穿墙的洞处、阳台栏板、雨棚板根部、变形缝、女儿墙等做翻包网格布处理。
粘贴翻包网格布时，在需翻包部位涂抹70mm宽、2mm厚的粘结胶浆，迅速将网格布的一端（长度不小于70mm）用钢抹子抹压入粘结胶浆内，压至泛出的胶浆盖住网格布无外露为止，余下部分甩出备用。
甩出部分的长度绕过板端露于板面的部分不应小于1mm。已粘贴完的翻包网格布应采取遮盖等成品保护措施。
5、粘贴胶浆布胶
采用条粘法布胶方式，将足够数量的粘结胶浆摊于板面上，然后用锯齿抹子沿板面成45°角方向将胶浆刮于板面上，使板面均匀的留下若干条宽度为10mm、厚度为13mm、中心距为48mm的条状胶浆带，上墙时胶浆带应垂直于水平面。
在靠近保温层截止位置、外墙转角（阴、阳角）处及保温板边缘部分的粘结形式应为条状满浆布胶。
6、保温板粘贴
保温板的安装应自下而上进行，粘贴时上下排板应错缝1/2L板长粘贴。布胶前应先试排板面，选一块未布胶的保温板试着安装到墙面上，检查与相邻板面的高差和对缝质量，发现有不符合要求的板面，应经打磨处理，试排合格后方可布胶。
布胶后应立即粘贴，粘贴时用双手对称的托住板的对角端，缓慢地将板平贴靠在墙面上，通过双手对称的揉动、均匀的挤压使板面平整、对缝紧密；压实后粘结胶浆的粘贴面积不应小于整幅板面面积的40%，粘结胶浆的用量不应少于3.5kg/m2。
揉压板面时不得用力猛压板的一端，造成另一端翘起；当遇有一面粘贴不平、不牢时应立即取下重贴。
挤塑板安装完毕后，应立即刮出板缝和板侧面挤出的残留胶浆，板间接缝处严禁抹粘结胶浆，随时用2m长靠尺对已粘贴完的工作面进行压平、修整。
粘贴时宜从墙体的角部开始，先粘贴每一施工面水平方向的两块截止板，在两块截止板的上挂水平线，然后沿水平方向按顺砌的方式粘贴其它板面；如施工连续面过长，应在中间部位预粘一块苯板，保持线的平直。
如遇门、窗洞时应自洞处向外排活。外墙转角两侧的挤塑板应垂直交错咬茬按垂线粘贴。
7、板间接缝
保温板间应对缝紧密，板间缝隙宽度不应大于2mm，板间高差不应大于1.5mm，大于2mm板缝应用相应宽度的保温板条挤塞堵严。
8、保温板切割
切割保温板时，应保证切边缘平直、整齐，切割质量不能满足安装要求的，应经修整合格后方可上墙。
保温层的边缘截止部位必须用长度不小于3mm的保温板粘贴，不得用小块板拼接；非标准尺寸板应安装在工作面的中间位置。
门窗洞角部应用整块保温板切割成L形粘贴，角部不得拼接，板间接缝距四角的距离不应小于2mm。
遇有突出管线、预埋件时，应用整幅板套割吻合，不得用非整板拼凑。
9、变形缝
保温层应按设计要求留置变形缝。
保温层除应在基层墙体设有伸缩缝、沉降缝、防震缝处设置变形缝外，设计无要求时应在墙面连续高、宽超过23m处设置外保温系统的变形缝，变形缝处保温层应断开。
结构变形缝中有金属调整片的，应在保温层施工前按设计要求安装完毕，保证与墙体间连接牢固，并做好防腐处理。
10、打磨、修平
保温板安装完毕24h后才能进行打磨、修平工序的施工。打磨时应采用打磨搓板或其它打磨工具，以轻柔的圆周运动磨平板面，不应沿与板缝平行的方向打磨；打磨时散落的碎屑应随时用笤帚清理干净。
打磨的同时应检查岩棉板粘结是否牢固，检查板间接缝、高差、板面平整和阴阳角垂直等项目；如发现板面有松动现象应立即取下重贴；
对于板间高差大于1.5mm、平整误差大于4mm的板面应作磨平处理，阴阳角也应按线打磨至方正、顺直。
11、安装锚固钉
安装锚固钉时，先用冲击钻按照锚固钉的外径钻出相应尺寸的孔洞，拧入、敲入锚固钉，锚固钉安装完毕后，钉头和钉帽不应超出苯板面。锚固钉的数量、型号、锚固深度应依据设计要求确定。
