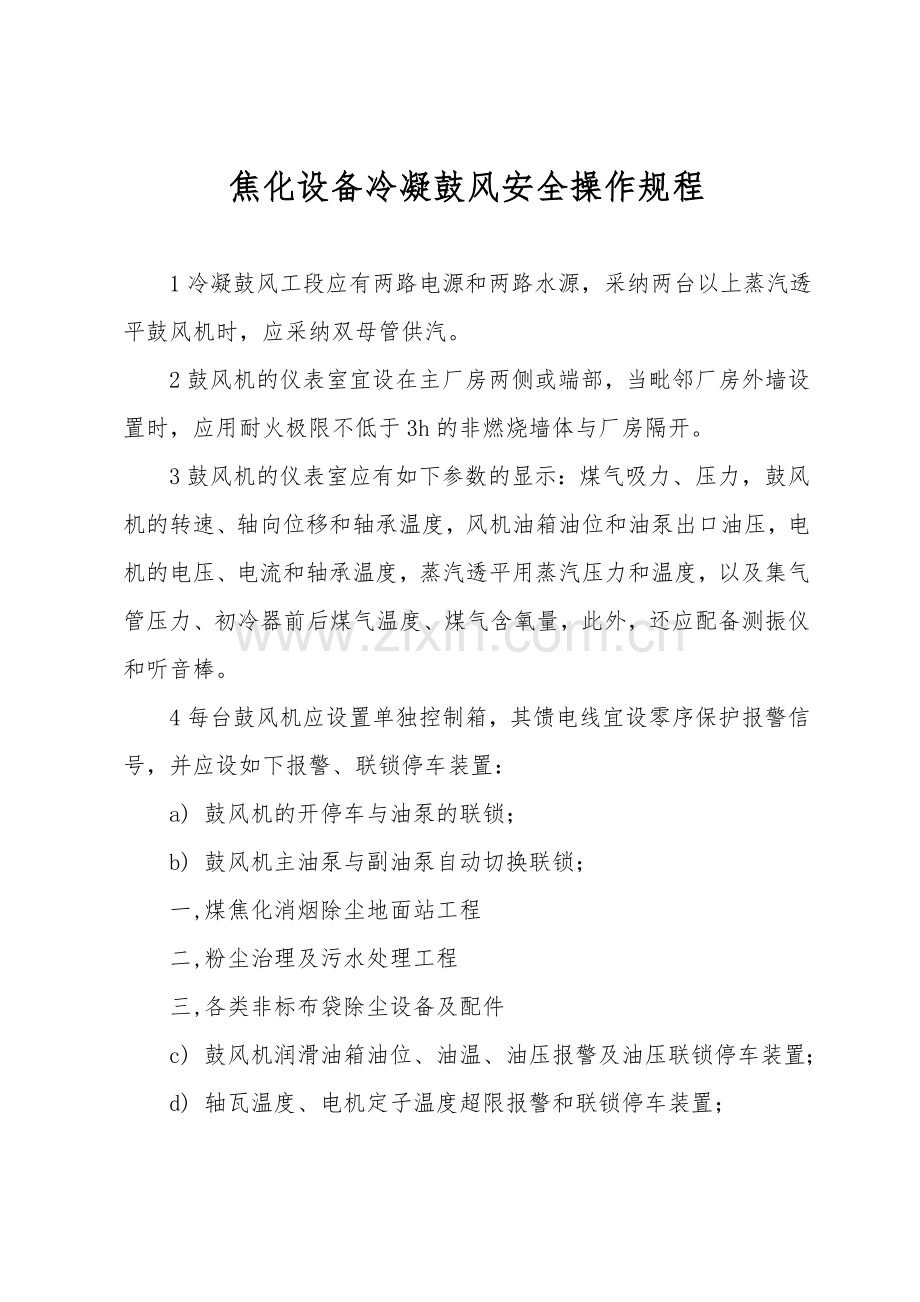

焦化设备冷凝鼓风安全操作规程

　1冷凝鼓风工段应有两路电源和两路水源，采纳两台以上蒸汽透平鼓风机时，应采纳双母管供汽。
　　2鼓风机的仪表室宜设在主厂房两侧或端部，当毗邻厂房外墙设置时，应用耐火极限不低于3h的非燃烧墙体与厂房隔开。
　　3鼓风机的仪表室应有如下参数的显示：煤气吸力、压力，鼓风机的转速、轴向位移和轴承温度，风机油箱油位和油泵出口油压，电机的电压、电流和轴承温度，蒸汽透平用蒸汽压力和温度，以及集气管压力、初冷器前后煤气温度、煤气含氧量，此外，还应配备测振仪和听音棒。
　　4每台鼓风机应设置单独控制箱，其馈电线宜设零序保护报警信号，并应设如下报警、联锁停车装置：
　　a) 鼓风机的开停车与油泵的联锁；
　　b) 鼓风机主油泵与副油泵自动切换联锁；
　　一,煤焦化消烟除尘地面站工程
　　二,粉尘治理及污水处理工程
　　三,各类非标布袋除尘设备及配件
　　c) 鼓风机润滑油箱油位、油温、油压报警及油压联锁停车装置；
　　d) 轴瓦温度、电机定子温度超限报警和联锁停车装置；

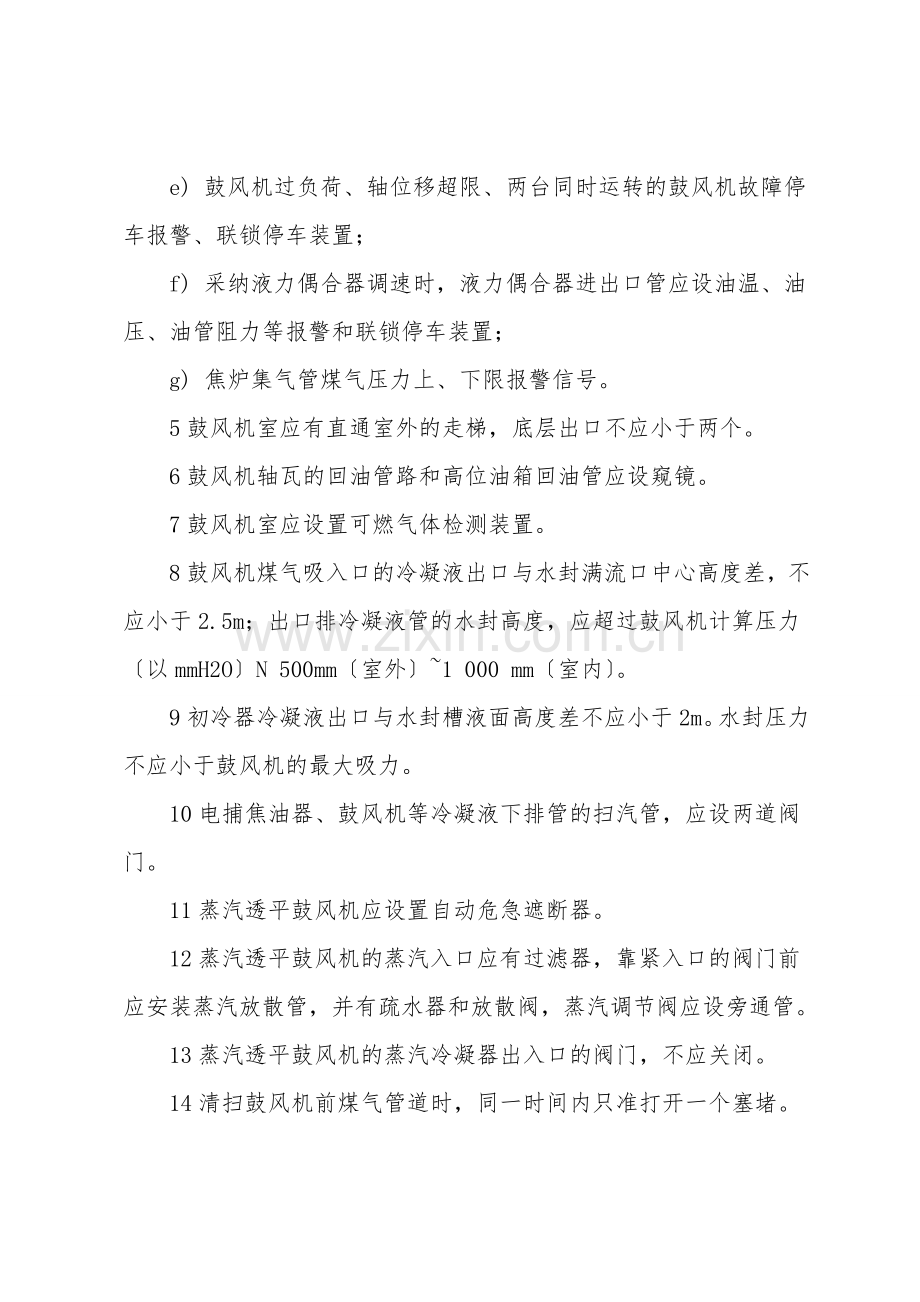

　　e) 鼓风机过负荷、轴位移超限、两台同时运转的鼓风机故障停车报警、联锁停车装置；
　　f) 采纳液力偶合器调速时，液力偶合器进出口管应设油温、油压、油管阻力等报警和联锁停车装置；
　　g) 焦炉集气管煤气压力上、下限报警信号。
　　5鼓风机室应有直通室外的走梯，底层出口不应小于两个。
　　6鼓风机轴瓦的回油管路和高位油箱回油管应设窥镜。
　　7鼓风机室应设置可燃气体检测装置。
　　8鼓风机煤气吸入口的冷凝液出口与水封满流口中心高度差，不应小于2.5m；出口排冷凝液管的水封高度，应超过鼓风机计算压力〔以mmH2O〕N 500mm〔室外〕~1 000 mm〔室内〕。
　　9初冷器冷凝液出口与水封槽液面高度差不应小于2m。水封压力不应小于鼓风机的最大吸力。
　　10电捕焦油器、鼓风机等冷凝液下排管的扫汽管，应设两道阀门。
　　11蒸汽透平鼓风机应设置自动危急遮断器。
　　12蒸汽透平鼓风机的蒸汽入口应有过滤器，靠紧入口的阀门前应安装蒸汽放散管，并有疏水器和放散阀，蒸汽调节阀应设旁通管。
　　13蒸汽透平鼓风机的蒸汽冷凝器出入口的阀门，不应关闭。
　　14清扫鼓风机前煤气管道时，同一时间内只准打开一个塞堵。
　　15电捕焦油器电瓷瓶四周应用氮气保护，绝缘箱保温应采纳自动控制。绝缘箱温度设自动报警开关与电捕焦油器联锁停机：
　　a)未采纳氮气保护的绝缘箱，温度低于100℃报警，温度低于90℃时自动断电；
　　b)采纳氮气保护的绝缘箱，温度低于80℃报警，温度低于70℃时自动断电。
　　16电捕焦油器应设连续式自动氧含量分析仪，并与电捕焦油器电源联锁。煤气含氧量超过0%时报警，超过2.0%自动断电。电捕焦油器位于鼓风机后时，应设泄爆装置。
　　7电捕焦油器的变压器等电气设备，应有可靠的屏护。
　　8电捕焦油器因故敞开人孔或器内清理油渣时，应及时采纳水冷却降温等安全措施，防止氧化剧烈状况下的硫化亚铁自燃。
　　19当电捕加油器碰到以下状况之一，自动断电装置失灵时，应马上手动断电：
　　a)煤气含氧量大于2.0%；
　　b)绝缘箱温度低于70℃〔无氮气保护为90℃〕；
　　c)煤气系统发生事故时。
