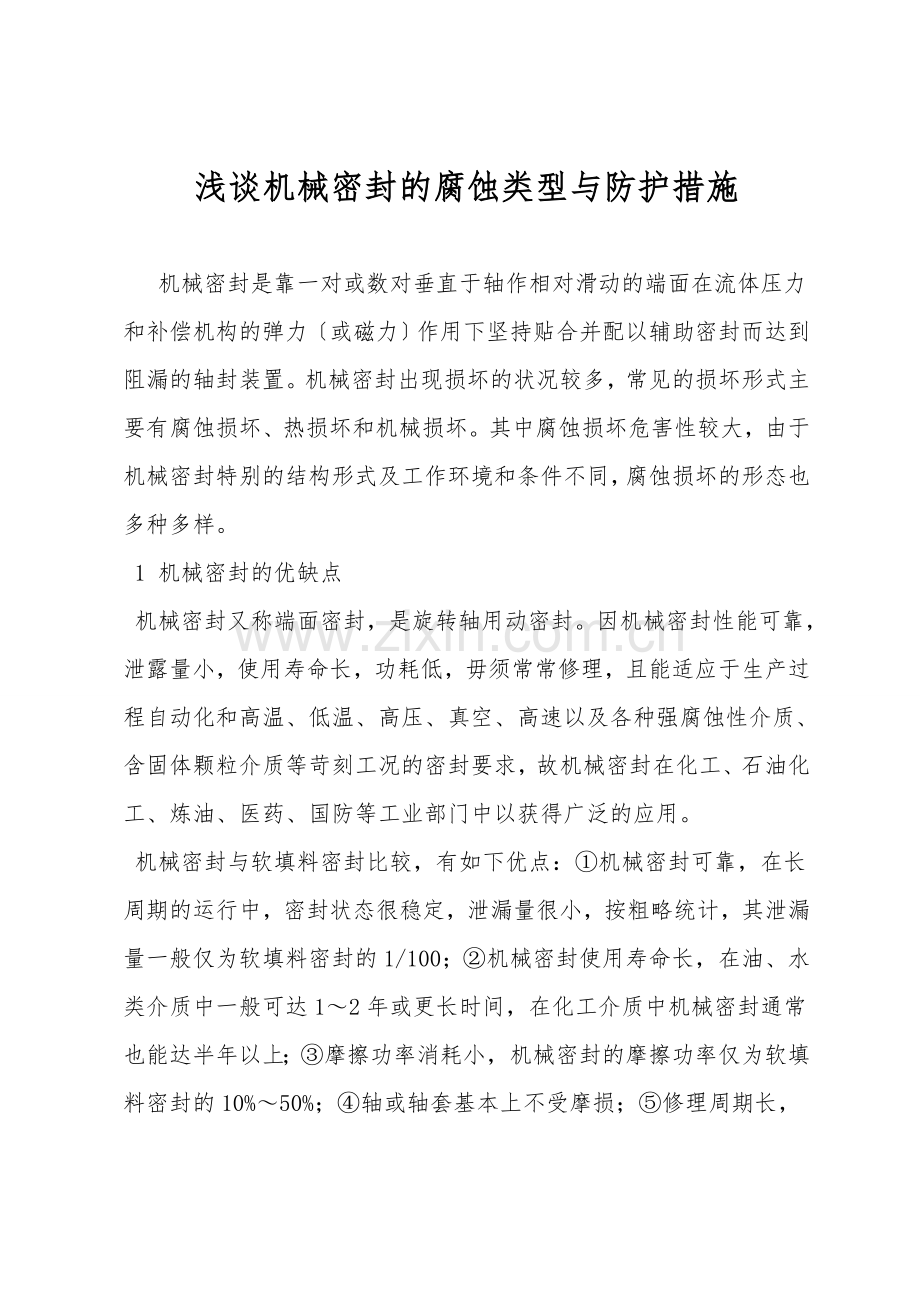

浅谈机械密封的腐蚀类型与防护措施

机械密封是靠一对或数对垂直于轴作相对滑动的端面在流体压力和补偿机构的弹力〔或磁力〕作用下坚持贴合并配以辅助密封而达到阻漏的轴封装置。机械密封出现损坏的状况较多，常见的损坏形式主要有腐蚀损坏、热损坏和机械损坏。其中腐蚀损坏危害性较大，由于机械密封特别的结构形式及工作环境和条件不同，腐蚀损坏的形态也多种多样。
1 机械密封的优缺点
机械密封又称端面密封，是旋转轴用动密封。因机械密封性能可靠，泄露量小，使用寿命长，功耗低，毋须常常修理，且能适应于生产过程自动化和高温、低温、高压、真空、高速以及各种强腐蚀性介质、含固体颗粒介质等苛刻工况的密封要求，故机械密封在化工、石油化工、炼油、医药、国防等工业部门中以获得广泛的应用。
机械密封与软填料密封比较，有如下优点：①机械密封可靠，在长周期的运行中，密封状态很稳定，泄漏量很小，按粗略统计，其泄漏量一般仅为软填料密封的1/100；②机械密封使用寿命长，在油、水类介质中一般可达1～2年或更长时间，在化工介质中机械密封通常也能达半年以上；③摩擦功率消耗小，机械密封的摩擦功率仅为软填料密封的10%～50%；④轴或轴套基本上不受摩损；⑤修理周期长，端面磨损后可自动补偿，一般状况下，毋需常常性的修理；⑥抗振性好，对旋转轴的振动、偏摆以及轴对密封腔的偏斜不敏感；⑦适用范围广，机械密封能用于低温、高温、真空、高压、不同转速，以及各种腐蚀性介质和含磨粒介质等的密封。但其缺点有：①机械密封结构较复杂，对制造加工要求高；②机械密封安装与改换比较麻烦，并要求工人有一定的安装技术水平；③发生偶然性事故时，机械密封处理较困难；④机械密封一次性投资高。
2 机械密封的腐蚀类型
2.1金属环腐蚀 第一，表面均匀腐蚀。如果金属环表面接触腐蚀介质，而金属本身又不耐腐蚀，就会产生表面腐蚀，其现象是泄漏、早期磨损、破坏、发声等。第二，应力腐蚀破裂。金属在腐蚀和拉应力的同时作用下，首先在薄弱区产生裂缝，进而向纵深发展，产生破裂，称为应力腐蚀破裂，选用堆焊硬质合金及铸铁、碳化钨、碳化钛等密封环，容易出现应力腐蚀破裂。密封环裂痕一般是径向发散型的，可以是一条或多条。这些裂缝沟通了整个密封端面，加速了端面的磨损，使泄漏量增加。
2.2非金属环腐蚀 第一，石墨环腐蚀。用树脂浸渍的不透性石墨环，它的腐蚀有三个原因：一是当端面过热，温度大于180℃时，浸渍的树脂要折离石墨环，使环耐磨性下降；二是浸渍的树脂假设选择不当，就会在介质中发生化学变化，也使耐磨性下降；三是树脂浸渍深度不够，当磨去浸渍层后，耐磨性下降。所以密封冷却系统的建立，选择耐蚀的浸渍树脂，采纳高压浸渍，增加浸渍深度是非常必要的。第二，石墨环的氧化。在氧化性的介质中，端面在干摩擦或冷却不良时，产生350～40℃的温度能使石墨环与氧发生反应，产生CO2气体，可使端面变粗糙，甚至破裂。非金属环在化学介质和应力的同时作用下，也会破裂。第三，聚四氟乙烯〔F4〕密封环的腐蚀。F4填充如玻璃纤维、石墨粉、金属粉等以提升其耐温性、耐磨性。填充F4环的腐蚀主要是指填充的选择性腐蚀、溶出或变质破坏。例如在氢氟酸中，玻璃纤维分子热腐蚀，所以填充何物应视具体状况而定。
2.3 辅助密封圈及其接触部位的腐蚀 〔1〕辅助密封圈的腐蚀。橡胶种类不同，其耐蚀性亦不同。由于橡胶的腐蚀、老化，其失效的橡胶遭腐蚀后表面变粗糙且失去弹性，容易断裂。橡胶耐油性因品种而异，不耐油的橡胶易胀大、摩擦力增大，浮动性不好，使密封失效。橡胶与F4耐温性差，硅橡胶耐温性最好，可在200℃使用。〔2〕与辅助密封圈接触部位的腐蚀。机械密封动环、轴套、静环、静环座，与橡胶或F4辅助密封圈接触处没有大的相对运动，该处液相对静止易形成死角，给与之接触的金属轴套、动环、静环座及密封体等造成了特种腐蚀，主要有缝隙腐蚀、摩振腐蚀、接触腐蚀，三种腐蚀同时存在，交替进行，所以腐蚀面较宽、较深。观察其表面深度在1-1.5倍密封圈直径，蚀度不小于0.01mm时，密封泄漏就严重了。
3 防护方法
3.1 选材 制定者最清楚产品或零件的用途、位置及所处环境，因此制定者在进行结构制定时应选择合适的材料，同时对产品或工件的表面涂层进行制定，在图纸上提出相应的表面处理方法及技术要求。当然，这要求制定人员必须对不同材料或不同涂层、镀层的防腐蚀性能、适用场合、工艺性及经济性等熟悉。比如，容易发生点蚀的工件可选用耐点蚀的合金材料，或对表面进行钝化处理，提升材料的稳定性；为防止缝隙腐蚀或电偶腐蚀的发生，可在接合面上涂上油漆，避免缝隙部位金属裸露或避免不同金属的直接接触。过去推土机的管夹都是一般薄板制作，两三年就可能严重锈蚀，对软管失去固定作用，导致软管与其它零件发生摩擦磨损，最终导致液压系统漏油。采纳不锈钢材料后，寿命增加，避免了类似问题的发生。
3.2 结构制定 工程机械产品在整体布置上要合计防止腐蚀介质的积聚，尽量避免封闭区域，或坚持封闭系统通风和排水优良，如合计整车的通风、散热，发动机尾气排放要通过净化、降温等；在外形制定上注意防护，避免积存水汽和尘土。注意外露件的保护，电器件与接头布置在内侧，或加防护罩壳。整车外露易腐蚀和易进水的部位设防尘罩。零部件制定时合计其均匀腐蚀，选择一种或几种组合防腐方式。
〔1〕在制定中尽量采纳圆角或在可能时规定磨圆拐角，整个制定都应合计到便于对拐角处的打磨。〔2〕由于表面灰尘会引起金属的腐蚀，因此应避免装配后工件表面积存灰尘。〔3〕关于外露面或可以进入风雨的部位，尽量不采纳点焊，而应该采纳连续焊，不仅美观，而且防腐蚀效果好，能防止缝隙腐蚀的发生。而且，关于表面形状来说，对接的防腐蚀性能比搭接要好。〔4〕焊缝经过打磨和清理，会大大改善表面状态，提升防腐蚀能力。而且，对工件表面尽可能要求清理，使表面无焊渣、焊疤、焊瘤等表面缺陷。
3.3 维护与使用 建立封液及冷却系统，并常常改换封液及冷却液，强化对端面冷却。检修与安装时，严禁敲击密封件，以防止局部相变而为腐蚀提供条件。密封件安装前，应严格地清洗干净。
