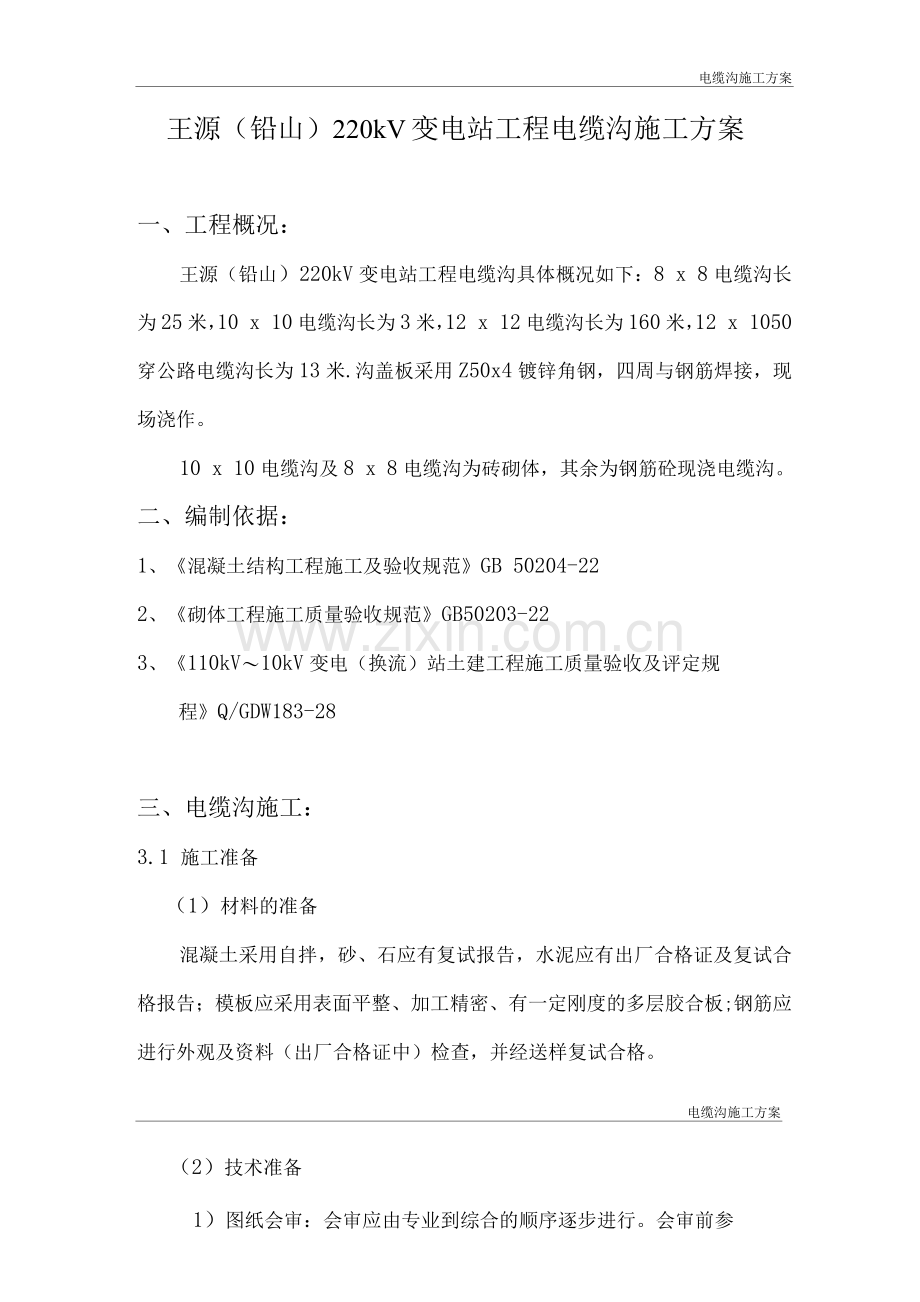

王源（铅山）220kV变电站工程电缆沟施工方案
一、工程概况：
王源（铅山）220kV变电站工程电缆沟具体概况如下：8 x 8电缆沟长为25米，10 x 10电缆沟长为3米，12 x 12电缆沟长为160米，12 x 1050穿公路电缆沟长为13米.沟盖板采用Z50x4镀锌角钢，四周与钢筋焊接，现场浇作。
10 x 10电缆沟及8 x 8电缆沟为砖砌体，其余为钢筋砼现浇电缆沟。
二、编制依据：
1、《混凝土结构工程施工及验收规范》GB 50204-22
2、《砌体工程施工质量验收规范》GB50203-22
3、《110kV〜10kV变电（换流）站土建工程施工质量验收及评定规
程》Q/GDW183-28
三、电缆沟施工：
3.1 施工准备
（1）材料的准备
混凝土采用自拌，砂、石应有复试报告，水泥应有出厂合格证及复试合格报告；模板应采用表面平整、加工精密、有一定刚度的多层胶合板;钢筋应进行外观及资料（出厂合格证中）检查，并经送样复试合格。
电缆沟施工方案
（2）技术准备
1）图纸会审：会审应由专业到综合的顺序逐步进行。会审前参

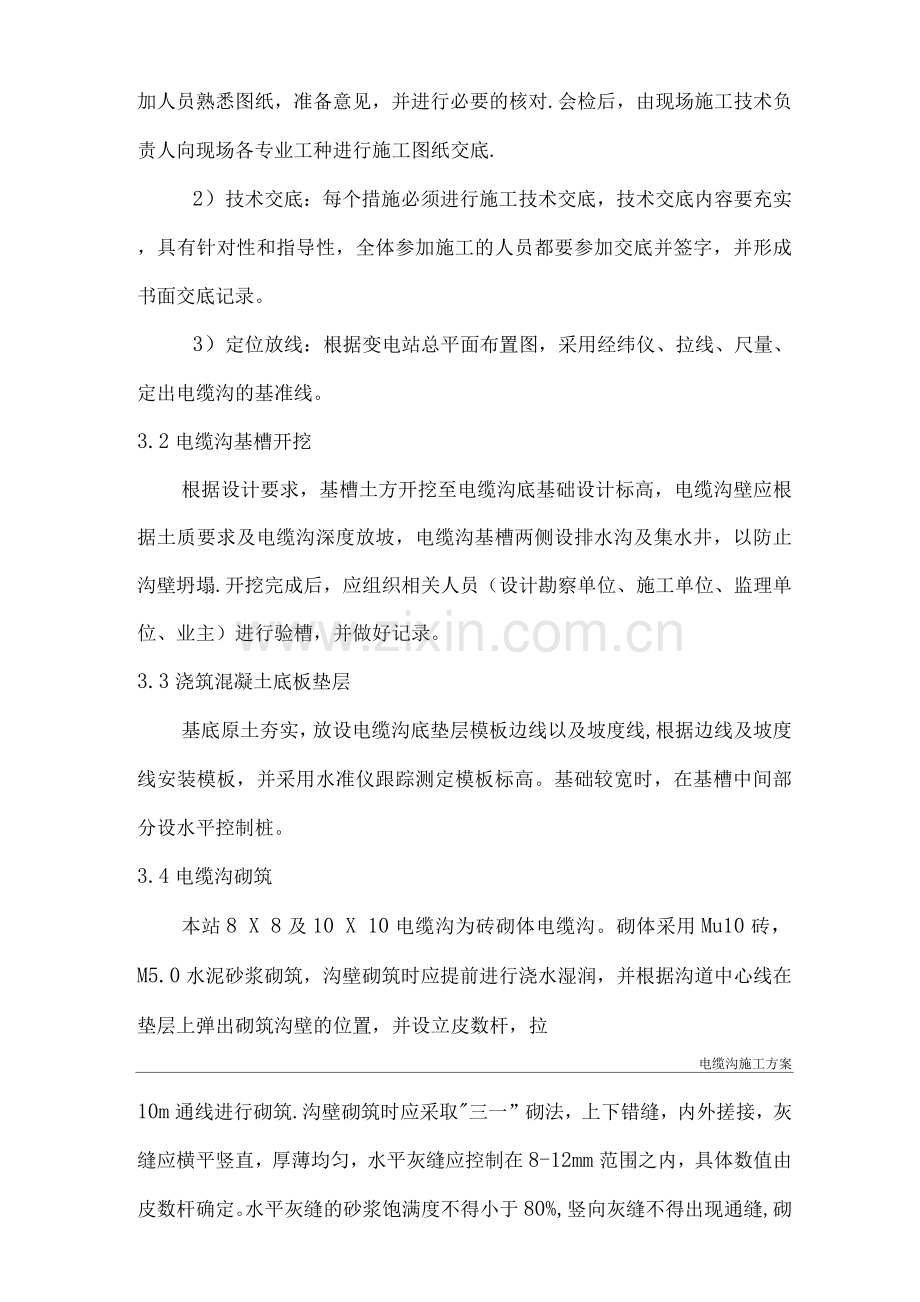

加人员熟悉图纸，准备意见，并进行必要的核对.会检后，由现场施工技术负责人向现场各专业工种进行施工图纸交底.
2）技术交底：每个措施必须进行施工技术交底，技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签字，并形成书面交底记录。
3）定位放线：根据变电站总平面布置图，采用经纬仪、拉线、尺量、定出电缆沟的基准线。
3.2电缆沟基槽开挖
根据设计要求，基槽土方开挖至电缆沟底基础设计标高，电缆沟壁应根据土质要求及电缆沟深度放坡，电缆沟基槽两侧设排水沟及集水井，以防止沟壁坍塌.开挖完成后，应组织相关人员（设计勘察单位、施工单位、监理单位、业主）进行验槽，并做好记录。
3.3浇筑混凝土底板垫层
基底原土夯实，放设电缆沟底垫层模板边线以及坡度线,根据边线及坡度线安装模板，并采用水准仪跟踪测定模板标高。基础较宽时，在基槽中间部分设水平控制桩。
3.4电缆沟砌筑
本站8 X 8及10 X 10电缆沟为砖砌体电缆沟。砌体采用Mu10砖，M5.0水泥砂浆砌筑，沟壁砌筑时应提前进行浇水湿润，并根据沟道中心线在垫层上弹出砌筑沟壁的位置，并设立皮数杆，拉
电缆沟施工方案
10m通线进行砌筑.沟壁砌筑时应采取"三一”砌法，上下错缝，内外搓接，灰缝应横平竖直，厚薄均匀，水平灰缝应控制在8-12mm范围之内，具体数值由皮数杆确定。水平灰缝的砂浆饱满度不得小于80%,竖向灰缝不得出现通缝,砌体的转角处应同时砌筑，施工过程中应随时检查砖同壁砌筑平整度和垂直度，砌筑到设计标高须及时进行预埋铁件埋设。在砌筑过程中应按规范要求制作砂浆试块并及进行送验。
3.5电缆沟墙体浇注
混凝土电缆沟施工主要就是控制模板安装工程：模板采用12mm厚竹夹板，方料采用50 x 70杉木方料制作定型模。支撑采用4x60松木料与钢管相结合，水平支撑以4mm、垂直支撑以6mm为宜。支模时要按给定的轴线弹出其外边线，以便支模。模支好后，要检查其边线是否直，沟内侧模板与模板交接处要粘贴透明胶带，滚刷脱模剂。伸缩缝（挖方区为每20.0m —道,填方区及现浇砼电缆沟为每10.015.0m 一道）处要用模板封堵、平直，要求装清水模。
3.7电缆沟扁铁安装
焊接前为了防止扁铁焊接变形，应每米设置角钢将扁铁支撑。在铁件预制块上进行扁铁焊接，焊接中应拉通长线整平，扁铁搭接长度不应小于2倍扁铁宽度，焊接应三边焊接，焊接质量应符合施工规范要求。
3.10养护
电缆沟壁抹灰完成后，应进行覆盖浇水养护不少于7天。
电缆沟施工方案
四、电缆沟盖板施工:
4.1 施工准备
（1）材料准备:砂、石应有复试报告，水泥应有出厂合格证及复试报告；钢筋应进行外观及资料（质量证明书）检查，并经送样复试合格;角钢应有合格证，进场应进行外观检查，无变形翘曲现象，规格、型号、壁厚应达到设计要求。电焊条应有合格证，电焊工应有上岗证。
（2）技术准备
1）图纸会审.会审应由专业到综合的顺序逐步进行。会检前参加人员熟悉图纸，准备意见，并进行必要的核对。会审后，由现场施工技术负责人向现场各专业工种进行施工图纸交底。
2）技术交底。每个措施必须进行施工技术交底，技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签字，并形成书面交底记录。
4.2制作角铁边框
根据边框放样尺寸，由专人进行角铁画线切割，角铁两头切割45°，角铁边框进行45°拼角焊接。焊接时可进行对称焊接，减少变形，角铁边框焊接时不可有过烧、咬边、夹渣等现象。焊接时为保证角铁边框尺寸一致、不变形。边框底部可设置平整钢板一块，在钢板上弹线，四周用角钢焊出角铁边框模型，焊接时角铁放入模型内焊接加工.电缆沟盖板边框边框焊接后送入镀锌厂进行加热镀锌处理，镀锌后边框容易变形，浇筑前应进行矫正，使边框对角线、平整度、边框尺寸符合要求。为保证边框内混凝土与镀锌边框粘接牢固，可在边
电缆沟施工方案
框内侧焊接若干螺纹钢筋。
4.3钢筋制作安装
根据图纸要求进行钢筋的制作，I级钢应做弯钩，钢筋节点应全部使用铅丝绑扎，网片钢筋与角钢边框留出的钢筋也应进行绑扎。钢筋与角钢之间应焊接牢固。
4.4混凝土浇筑
角钢边框水平放在预制场地上，在边框底部铺3mm厚橡胶皮或薄膜，以保证成型后的盖板底部不漏浆，且底面平整、光滑、底部混凝土不高出角钢边框.为保证混凝土盖板面层色泽一致，混凝土原材料尽量一次性进场，并分开堆放，混凝土原材料计量由专人负责，搅拌均匀。角钢模板内铺一层混凝土，使用平板振动器（小型平板）振捣密实，双层钢筋网片放入模板，再加入混凝土铺满角钢盖板，并再次使用平板振动器振捣密实，直至平板表面泛出原浆。在混凝土终凝前进行不少于3遍水泥砂浆压光，压光后表面无抹痕，严禁有凹坑、砂眼等现象。浇筑完成后，清除边框四周混凝土及砂浆。
4.5养护
常温下，混凝土盖板浇筑完成12h后，表面进行薄膜覆盖，浇水养护不少于7天。
4.6盖板安装
运输时应考虑盖板受力方向，盖板反向受力，容易造成盖板断裂,将盖板搁置在电缆沟上，电缆沟两头采用经纬仪每20m左右定点。拉线调整盖板顺直及平整度。盖板搁置点底部搁置3mm厚橡胶皮垫，用
电缆沟施工方案
以调整盖板的稳定性及表面平整度。
五、安全管理
1、搅拌机电源箱等要挂安全警示牌，材料仓库、工具房、加工棚等要设立消防设施，划分责任区，明确责任人.施工电源要严格按三级配电，二级保护由专人操作。
2、基坑、孔洞也要加设防护措施，施工人员及设备须通过的沟道要设通道或过路桥。
3、模板支撑不得使用腐朽等劣质材料，支撑必须用横杆和剪刀撑固定，支撑点必须坚实，防止支撑下沉、倾斜，安装和拆除均应分段进行。严整猛撬，硬砸，大面积撬落，拉倒。
4、钢筋加工应在工作台上进行，铁屑要即使消除以免飞溅入眼,切断短于3mm的钢筋时要用卡子夹住，严禁用手直接把持。
5、砼浇捣时先要检查模板的安装牢固情况，操作平台是否稳固，振动器电绝缘是否良好，开关插座、插充是否完好。严禁将电线直接插入插座.当移动或暂停时应切断电源，不得将振动器配电箱安放在尚未凝固的砼上。
六、文明施工和环境保护
1、工程所用材料须按平面布置图临时堆码。
2、施工道路要畅通，水电线路要整齐有序，布局合理，各种机械完好整洁，安全防护装置完备，施工现场杂物废料及时清运处理。
3、工作时严禁饮酒、斗欧，着装要整齐，配戴必要的劳动保护用品，遵章守法。
电缆沟施工方案
4、加强环保意识，施工噪声要符合环保要求，施工现场的剩余材料要及时清运，做到“工完、料尽、场地清”。
5、禁止直接焚烧垃圾，施工垃圾要集中堆放在指定点，集中统一处理。
6、禁止随意倾倒，污染环境。
7、施工过程中做好现场安全保卫工作，配专人管理且采取必要的防盗措施，建立和执行防火管理制度，设置符合要求的消防设施并保持完好状态，使用易燃易爆材料时，采用相应的消防安全措施。
8、施工作业区干净、整齐，办公生活区明亮、清洁，图表上墙,礼貌接待来访人员。
