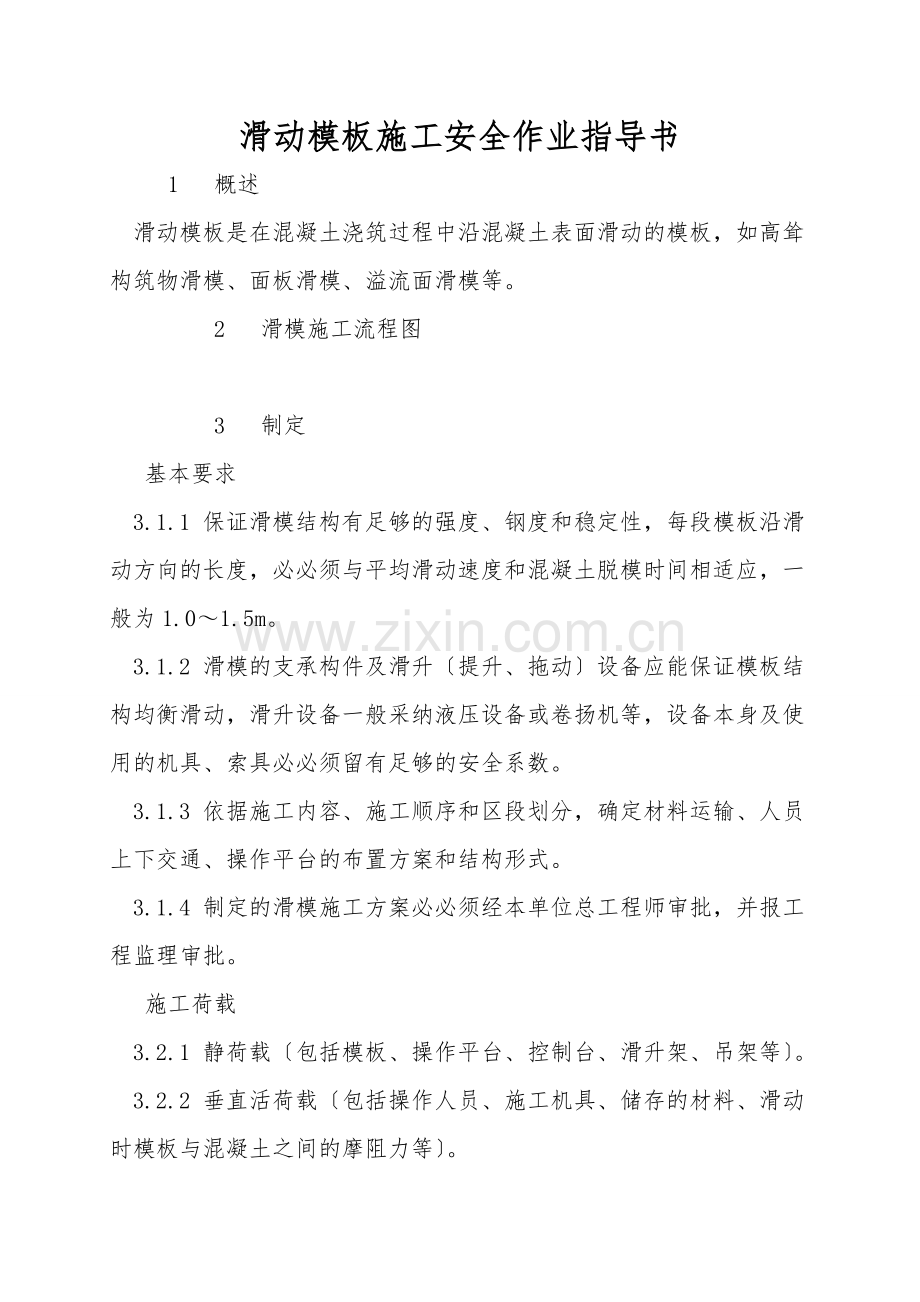

滑动模板施工安全作业指导书
  1  概述
滑动模板是在混凝土浇筑过程中沿混凝土表面滑动的模板，如高耸构筑物滑模、面板滑模、溢流面滑模等。
    2  滑模施工流程图

    3  制定
  基本要求
3.1.1 保证滑模结构有足够的强度、钢度和稳定性，每段模板沿滑动方向的长度，必必须与平均滑动速度和混凝土脱模时间相适应，一般为1.0～1.5m。
3.1.2 滑模的支承构件及滑升〔提升、拖动〕设备应能保证模板结构均衡滑动，滑升设备一般采纳液压设备或卷扬机等，设备本身及使用的机具、索具必必须留有足够的安全系数。
3.1.3 依据施工内容、施工顺序和区段划分，确定材料运输、人员上下交通、操作平台的布置方案和结构形式。
3.1.4 制定的滑模施工方案必必须经本单位总工程师审批，并报工程监理审批。
  施工荷载
3.2.1 静荷载〔包括模板、操作平台、控制台、滑升架、吊架等〕。
3.2.2 垂直活荷载〔包括操作人员、施工机具、储存的材料、滑动时模板与混凝土之间的摩阻力等〕。

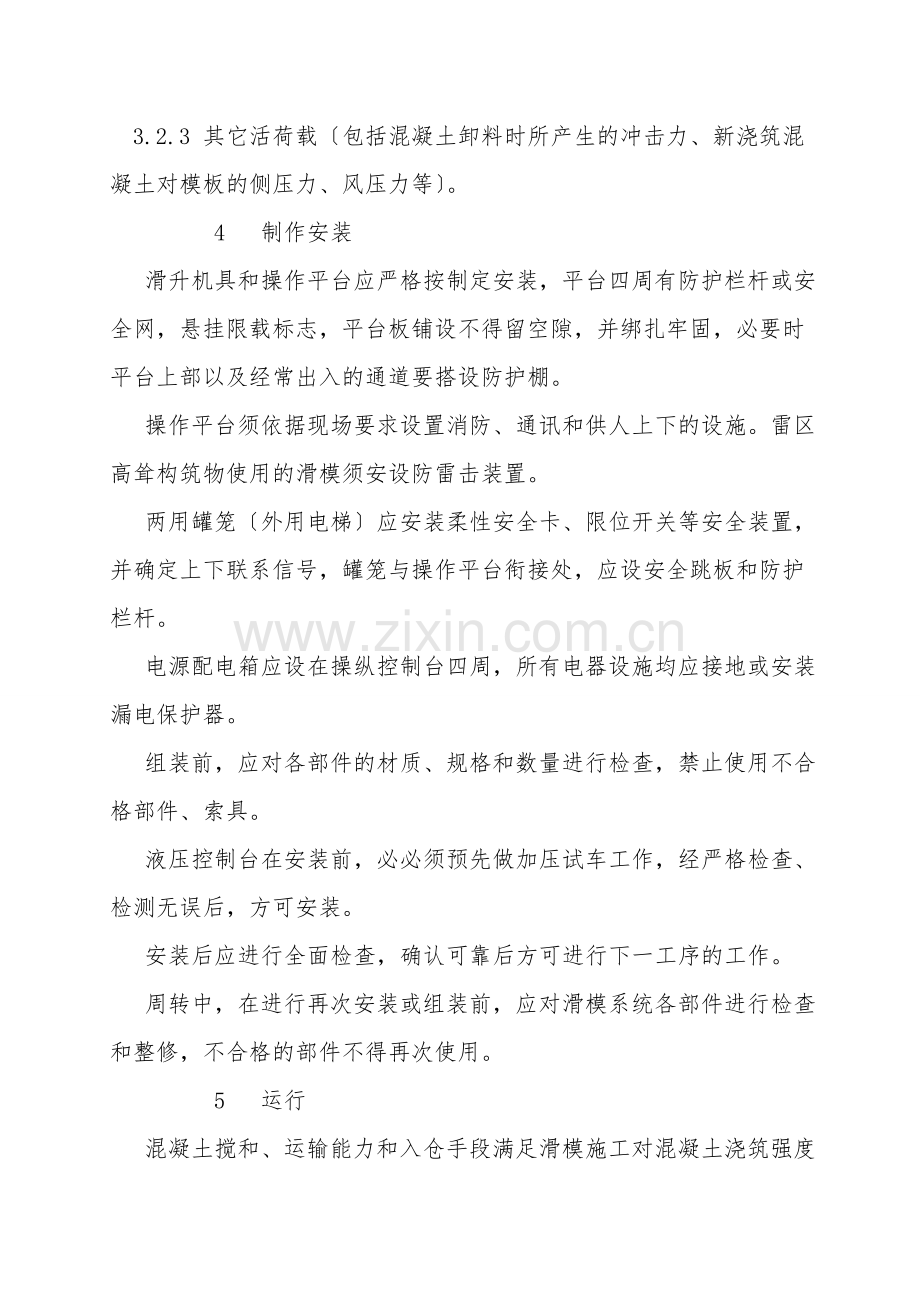

3.2.3 其它活荷载〔包括混凝土卸料时所产生的冲击力、新浇筑混凝土对模板的侧压力、风压力等〕。
    4  制作安装
  滑升机具和操作平台应严格按制定安装，平台四周有防护栏杆或安全网，悬挂限载标志，平台板铺设不得留空隙，并绑扎牢固，必要时平台上部以及经常出入的通道要搭设防护棚。
  操作平台须依据现场要求设置消防、通讯和供人上下的设施。雷区高耸构筑物使用的滑模须安设防雷击装置。
  两用罐笼〔外用电梯〕应安装柔性安全卡、限位开关等安全装置，并确定上下联系信号，罐笼与操作平台衔接处，应设安全跳板和防护栏杆。
  电源配电箱应设在操纵控制台四周，所有电器设施均应接地或安装漏电保护器。
  组装前，应对各部件的材质、规格和数量进行检查，禁止使用不合格部件、索具。
  液压控制台在安装前，必必须预先做加压试车工作，经严格检查、检测无误后，方可安装。
  安装后应进行全面检查，确认可靠后方可进行下一工序的工作。
  周转中，在进行再次安装或组装前，应对滑模系统各部件进行检查和整修，不合格的部件不得再次使用。
    5  运行
  混凝土搅和、运输能力和入仓手段满足滑模施工对混凝土浇筑强度的要求。

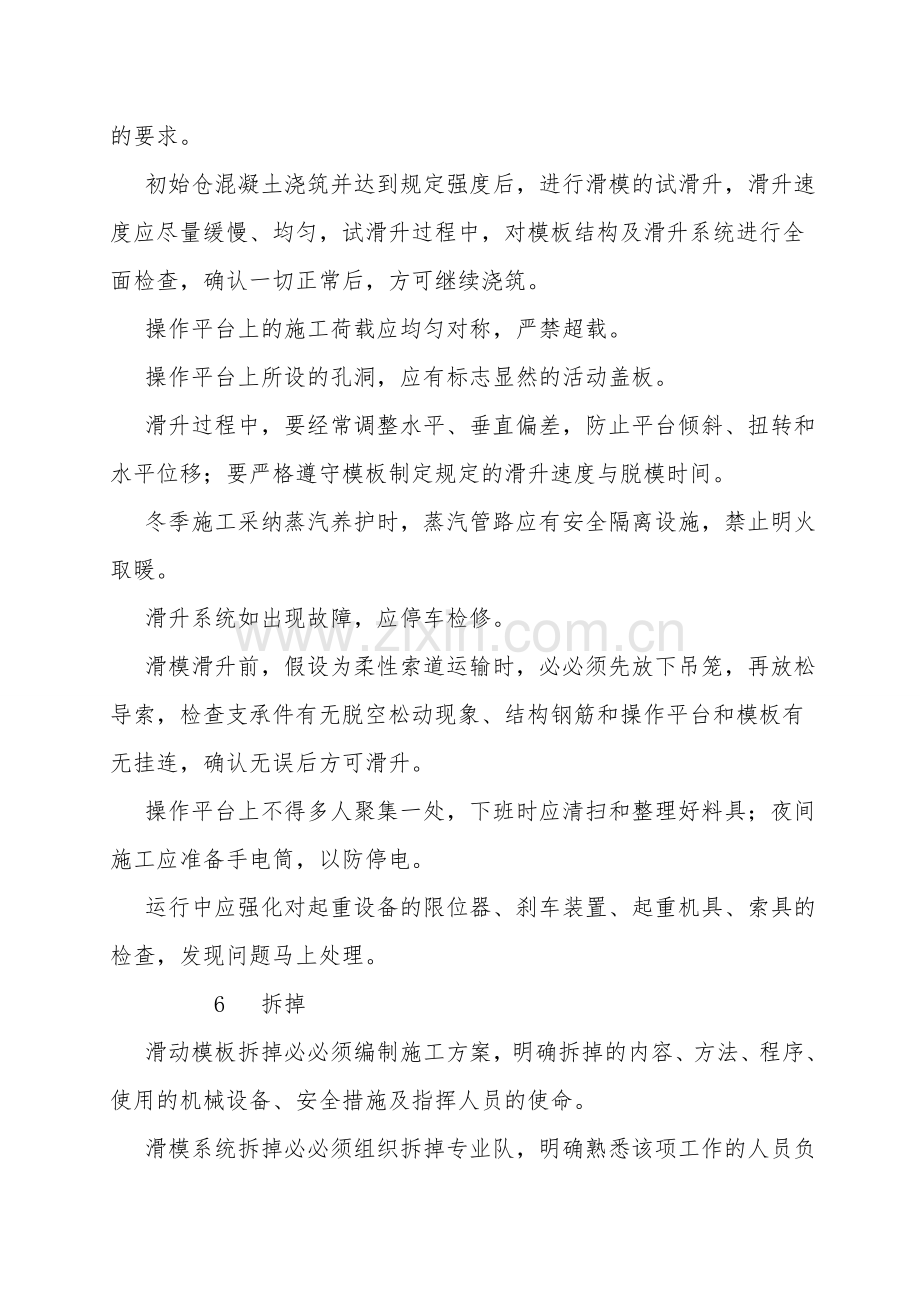

  初始仓混凝土浇筑并达到规定强度后，进行滑模的试滑升，滑升速度应尽量缓慢、均匀，试滑升过程中，对模板结构及滑升系统进行全面检查，确认一切正常后，方可继续浇筑。
  操作平台上的施工荷载应均匀对称，严禁超载。
  操作平台上所设的孔洞，应有标志显然的活动盖板。
  滑升过程中，要经常调整水平、垂直偏差，防止平台倾斜、扭转和水平位移；要严格遵守模板制定规定的滑升速度与脱模时间。
  冬季施工采纳蒸汽养护时，蒸汽管路应有安全隔离设施，禁止明火取暖。
  滑升系统如出现故障，应停车检修。
  滑模滑升前，假设为柔性索道运输时，必必须先放下吊笼，再放松导索，检查支承件有无脱空松动现象、结构钢筋和操作平台和模板有无挂连，确认无误后方可滑升。
  操作平台上不得多人聚集一处，下班时应清扫和整理好料具；夜间施工应准备手电筒，以防停电。
  运行中应强化对起重设备的限位器、刹车装置、起重机具、索具的检查，发现问题马上处理。
    6  拆掉
  滑动模板拆掉必必须编制施工方案，明确拆掉的内容、方法、程序、使用的机械设备、安全措施及指挥人员的使命。
  滑模系统拆掉必必须组织拆掉专业队，明确熟悉该项工作的人员负责统一指挥。拆掉前应向每一个操作人员进行具体的安全技术交底。
  拆掉滑模系统所使用的垂直运输设备、机具、索具，必必须经安全检查合格后方准使用。
  滑模系统拆掉前应先清除滑模上的所有杂物、材料及施工机具等，并检查各支承点埋设件牢固状况，以及作业人员上下走道是否安全可靠。当拆掉工作利用施工的结构作为支承点时，对结构混凝土强度的要求应满足制定要求。
  拆掉作业必必须在白天进行，宜采纳分段整体拆掉，在地面解体。模板系统拆掉应均衡对称，拆掉的部件及清除的一切物件均不得从高处抛下或沿面板溜放。
    7  其它要求
  滑动模板施工人员必必须经过技术培训，合格后方能上岗作业，不能中途随意改换作业人员；作业人员无高空作业禁忌症。
  作业人员须劳保着装，正确使用安全防护用品，严禁酒后作业，严禁攀爬钢筋等走捷径。
  液压滑模的施工执行《液压滑动模板施工安全技术规程》〔JGJ65－89〕规定。
  其它事项参照“模板施工作业指导书〞和“混凝土浇筑作业指导书〞相关规定。
