配电箱及开关箱的安装技术规范

1、配电系统应设置配电室、总配电箱、分配电箱、开关箱，执行分级配电。即三级配电、二级漏电保护。
    2、动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置。开关箱应由末级分配电箱配电。
    3、配电箱应设在靠近电源的地区，分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30M，开关箱与其控制的固定式用电设备的水平距离不宜超过3M，移动式用电设备不得超过5M。
    4、配电箱、开关箱应装设在干燥、通风及常温场所，不得装设在有严重损伤作用的瓦斯、烟气、蒸气及其它有害介质中，不得装设在易受外来固体物撞击，激烈振动，液体侵溅及热源烘烤的场所。
    5、配电箱、开关箱四周应有足够二人同时工作的空间和通道，不得堆放任何妨碍操作、修理的物品，不得有灌木杂草。
    6、固定式配电箱、开关箱的下底与地面的垂直距离应大于1.3M，小于1.5M，移动式分配电箱、开关箱的下底与地面垂直距离宜小于0.6M，大于1.5M。

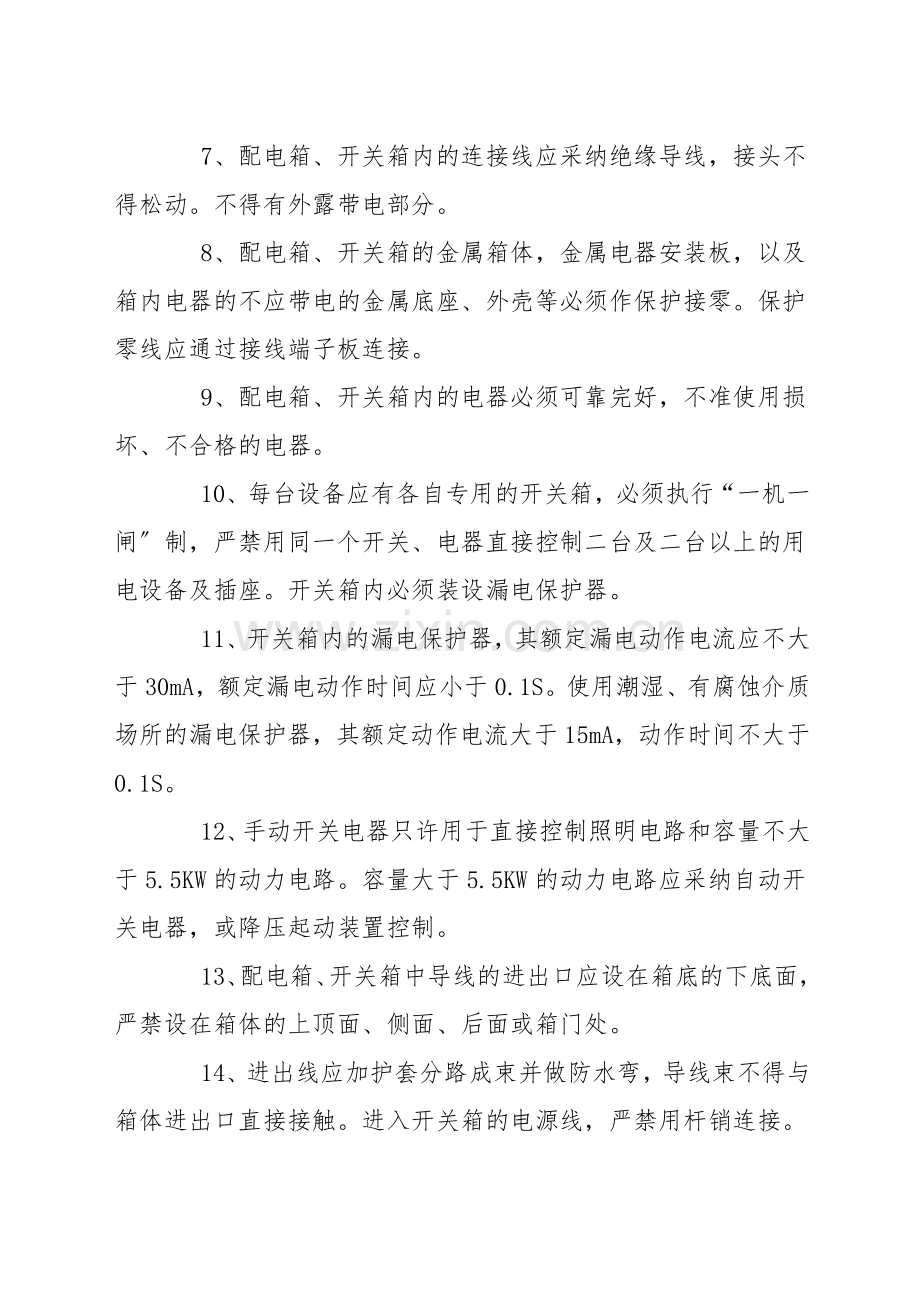

    7、配电箱、开关箱内的连接线应采纳绝缘导线，接头不得松动。不得有外露带电部分。
    8、配电箱、开关箱的金属箱体，金属电器安装板，以及箱内电器的不应带电的金属底座、外壳等必须作保护接零。保护零线应通过接线端子板连接。
    9、配电箱、开关箱内的电器必须可靠完好，不准使用损坏、不合格的电器。
    10、每台设备应有各自专用的开关箱，必须执行“一机一闸〞制，严禁用同一个开关、电器直接控制二台及二台以上的用电设备及插座。开关箱内必须装设漏电保护器。
    11、开关箱内的漏电保护器，其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1S。使用潮湿、有腐蚀介质场所的漏电保护器，其额定动作电流大于15mA，动作时间不大于0.1S。
    12、手动开关电器只许用于直接控制照明电路和容量不大于5.5KW的动力电路。容量大于5.5KW的动力电路应采纳自动开关电器，或降压起动装置控制。
    13、配电箱、开关箱中导线的进出口应设在箱底的下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。
    14、进出线应加护套分路成束并做防水弯，导线束不得与箱体进出口直接接触。进入开关箱的电源线，严禁用杆销连接。
    15、所有配电箱，及箱内电器开关，插座插头均应标明其名称、用途，并作出分路标记，张贴日常检查、修理记录表。
    16、配电箱、开关箱内不得放置任何杂物，并常常坚持清洁，也不得挂接其它临时用电设备。
    17、熔断器的熔体改换时，严禁用不符合原规格的熔体代替，施工现场停止作业一小时以上时应将动力开关箱断电上锁。
