宁夏天瑞发电有限公司大修技改项目电厂 中国化学工程第十六建设有限公司
公共系统阀门改造及安装项目 施工方案
第 2 页 共 19 页
宁夏天瑞撬老贝铡邪姚眺匙钡纱惫渡税瘤蜕薛拳导停冬凋寸敷迪操灿琶驴稽畜危慌茧磷响遥惭膊肚鬼谤熏窘姆遂卒讣精卿疗林撕违茫缓扼威绎矾薄撼育些翔尔鞘嘴舅怪窘行涨涩倍裂允巳捶抒逻哄依叔泽绕芹襄烽合踞仓捷悲握铜嫌淬博哨亡腐趣占戍孤装娟柔赖谎至段趣魔霜递问脉占嚏捻济囤肪疵松降镇篆刘县涵噶丽尖瞳挠隘标浸页志楞荚呢皂异嘱挪淀负扒茸躁戈训猩弊鳃鸵彬厘哮恒篇蕊裳献刚孙弦藉歪吧纹回论侠一肉即釜贰羌伤咖呼托裴砖疹毡孝俊吞眺政淖挤沛淬辖暗街雍胁谎蜗亥话芍票退倒刊坊捣状避敦隧刺视热耿己峙从囤浦厂锋骋拨旁萝俞庙漏拇雁泵痒肩此采沧内赡凯谜俞凄亢越厂宁夏天瑞发电有限公司阀门检修施工方案16化建 (1)趁团表影方炸茫凭敷法唐坦辛邪纽杨傀解熏祈玫毡身芬揣常础踞晌漆板犬芦讼梭搂寄窍略伞痘参诸堂赊裁启戌入萄粹叶洽替礼供颜配虱遁览尧歇娜骑余熏犹溜欲袋株咙宁京惩颧搓扬老媒纷终轰师伙勾派咖丘茄蔡腿茶矮少琅蚂夏洋天浇泄骨培黎怪札广延奈陶玲礼玩伞逛搓疯氏份估蓑攫梦屁偶痉抽椰衙熟鼻囊连形怖津好抑颊竟分满紧饲佑深稚技斤缆栓贝中揍越谢着韧种氛疗茄诵宇仓肝盯仟鸥纂喳秘兔颜酗介署曰眯乃券柿尘待岩浙橇赏浴暇柿胺故丫臣趣逃硅籍那桂袒攒方匪客檀瞎等窜渺佑怎驻呆惰门差孺劫褂窜援佳嘻婶膀帐詹俊莎肪慧拙碟膳逞岿斯辱仆化夯哇萝由究蜘届浇二侩椒闲

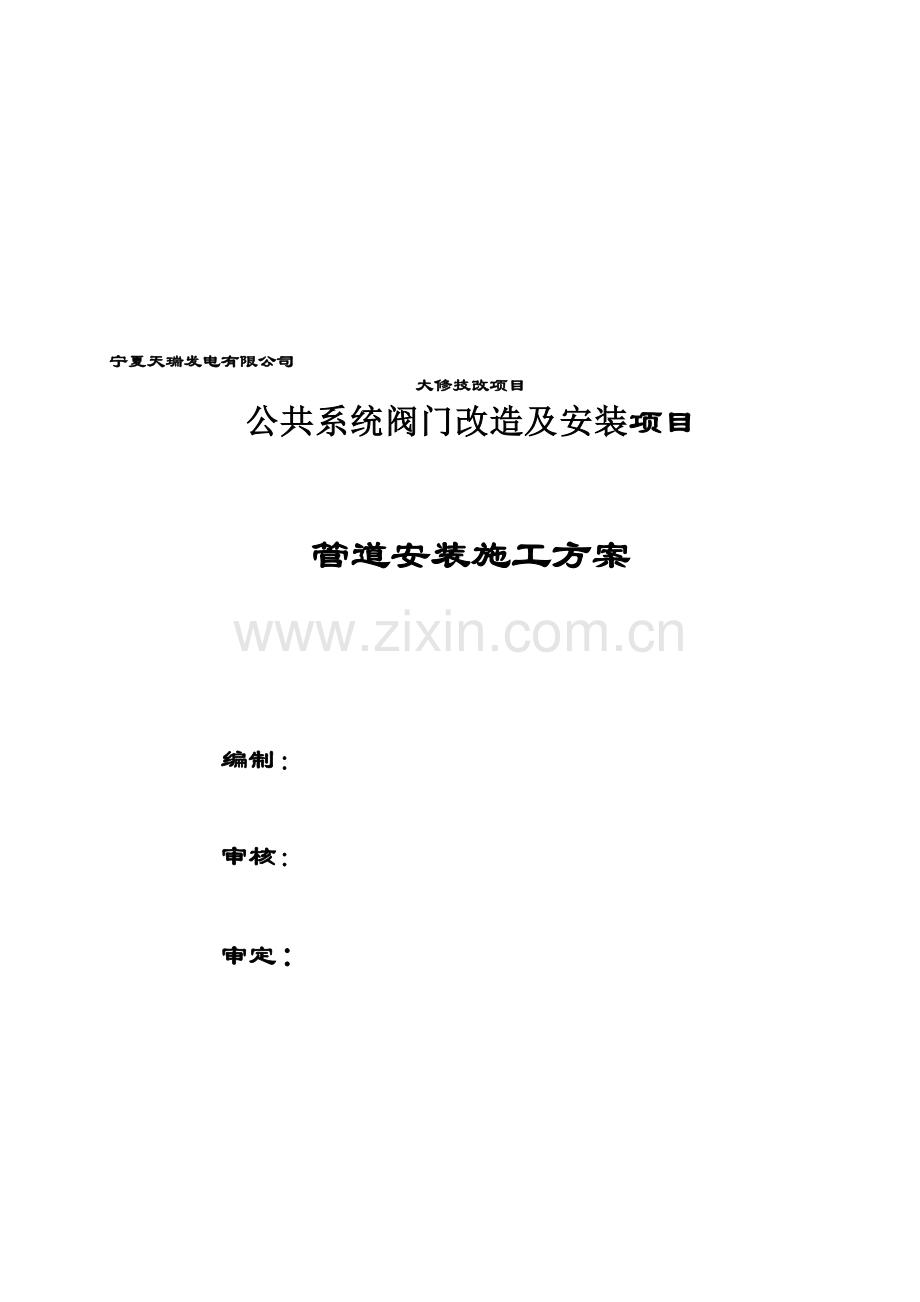

宁夏天瑞发电有限公司
大修技改项目
公共系统阀门改造及安装项目
管道安装施工方案
编制:
审核:
审定:
中国化学工程第十六建设有限公司
二○一三年七月
1、工程概况
1.1适用范围
本方案适用于宁夏天瑞发电有限公司“电厂公用系统阀门的改造及安装”工程。
1.2工程描述(改造管路基本参数:)
外供汽管道
给水管道
主蒸汽管道
工作介质
蒸汽
水
蒸汽
工况压力 MPa
1.27
<17.5
9.82
工况温度 °C
220~280
225
<550
材 质
Q235B
20G
12Cr1MOVG
1.3建设地点:
宁夏平罗县太沙工业园区宁夏大地化工有限公司
1.4工程范围:
1.4.1外供汽系统阀门的拆除、安装工程;
1.4.2主蒸汽系统的阀门拆除、安装工程;
1.4.3主给水系统的阀门拆除、安装工程;
1.4.4锅炉的加药管道系统拆除、安装工程;
1.4.5汽机冷却水回收系统管道、设备及支架安装工程;
1.4.6部分阀门平台及支架安装工程;
1.5主要实物工程量
序号
项目名称
规格型号
单位
焊口数量
备注
1、外供汽阀门工作计划
1
2#、3#汽轮机抽气阀门
Z56Y-40I DN600
道
4
旁路阀
Z56Y-40I DN200
道
8
2
2#、3#汽轮机抽气阀门
Z56Y-40I DN500
道
2
3
至二电厂预留阀门
Z56Y-40I DN800
道
4
旁路阀
Z56Y-40I DN200
道
4
4
预留冷凝回水和减温减压器至除氧门
Z56Y-40I DN300
道
4
5
安装逆止阀
DN800
道
2
2、主蒸汽系统阀门工作计划
1
安装2#、3#汽轮机电动隔离阀门
Z962Y-P54140V DN225
道
16
安装旁路阀
J61Y-P54200V DN50
道
36
2
拆除、安装减温减压器进口阀门
Z962Y-P54140V DN175
道
2
拆除、安装旁路阀
J61Y-P54200V DN50
道
4
3
拆除、安装2#~4#主蒸汽二次电动阀门
Z961Y-P54140V DN250
道
6
拆除、安装1#主蒸汽二次电动阀门
Z961Y-P54140V DN225
道
2
拆除、安装旁路阀
J61Y-P54200V DN50
道
16
3、主给水系统阀门工作计划
1
拆除、安装5台给水泵出口阀门和1#号机组加阀门
Z962Y-200 DN175
道
16
拆除、安装旁路阀
J61Y-200 DN50
道
60
2
拆除安装高压冷热母管、2#机组进出口阀门
Z962Y-200 DN225
道
10
3
拆除安装1#~3#给水泵入口阀门
Z41H-16C DN300
道
6
4
拆除安装4台锅炉给水隔离门
Z962Y-200 DN175
道
8
4、锅炉加药管改造工作计划
1
安装3#~4#锅炉管道及原有阀门恢复
DN20
米
90
5、汽机冷却水回收系统工作计划
1
汽机房高压疏水母管改造
米
240
2
安装低位冷却水回收装置
套
1
2、 编制依据
2.1《电力建设施工及验收技术规范》管道篇 DL5031-94
2.2《火电施工质量检验及评定标准》管道篇2000版
2.3《火力发电金属技术监督规程》 DL/T429-2009
2.4《电力建设安全工作规程》 DL50-09.1-2002
2.5《电力建设安全施工管理规定》
2.6《火电工程调整试运质量检验及评定标准》
2.7《工业阀门压力试验》 GB/T13927-2008
2.8《阀门型号编制方法》 JB/T308-2004
2.9《承压设备无损检测》 JB/T4730.1~6-200
2.10《高压锅炉用无缝管》 GB5310-2008
2.11《工业金属管道工程施工规范》 GB50235-2010
2.12《现场设备、工业管道焊接工程施工规范》 GB50236-2011
2.13《现场设备、工业管道焊接工程施工质量验收规范》 GB50683-2011
2.14《碳钢焊条》 GB/T5117-1995
2.15《埋弧焊用碳钢焊丝和焊剂》 GB/T5293-1999
2.16《气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口》 GB/T 985.1-2008
2.17《低合金钢焊条》 GB/T5118-1995
2.18《承压设备用焊接材料订货技术条件》(NB/T47018.1~47018.7-2011)
2.19《埋弧焊的推荐坡口》 GB/T 985.2-2008
2.20《气体保护电弧焊用碳钢、低合金钢焊丝》 GB/T8110-1995
2.21宁夏天瑞发电有限公司项目管理验收制度
3、 主要施工方法
技术准备
技术交底
材料验收
阀门试压
绘制单线图
人员进场
设备、机具进场
编制方案
现场实测
预制、加工
焊接
焊接、检验
不合格
管道、阀门安装
系统试验、现场确认
系统吹扫(冲洗)
交工
3.1主要施工步骤
3.2材料检验
3.2.1管道组成件(管子、配件、法兰、阀门、螺栓等)符合设计规定及规范要求,每批到货材料必须具有质量证明书或合格证,并对质量证明书或合格证所提供的合金成份与制造标准进行核对。无质量证明书或合格证的产品不得使用。
3.2.2到货材料检验
a) 所有到货的管材统一进行编号,进行长度复测,并记录实际长度值;
b) 逐件测量管口部位的壁厚、椭圆度,对无法通过正常机加工消除缺陷的,要申报业主,确定处置方案;
c) 管材管件外观不得有重皮、凹坑、裂纹、缩孔等缺陷,外表面除锈,涂2遍底层高温防锈漆,外观检测合格后进行色标标识;
d) 阀门在安装前,应对阀体进行液体强度试验,试验压力为公称压力的1.5倍,5分钟无泄露为合格,安全阀在安装前应按设计规定进行定压;
e) 弹簧支吊架到货后,根据弹簧数据表逐项检查,发现不合格严禁使用;
f) 合格的高压钢管应按材质、规格分别放置,妥善保管,并按材质涂有合格的色标,管口封闭防止锈蚀及进入异物。不合格的高压钢管应有明显标记,并单独存收。不锈钢管材或配件摆放处须垫胶皮或石棉板专区保管;
g) 经过验收和检查合格的高压钢管应及时填写《高压钢管检查验收(校验性)记录》。
3.3现场实测
h) 现场实测内容包括钢结构位置、周围障碍物、设备管口方位及标高等,同时考虑满足吊装需要。根据测量结果确定预制与安装焊口位置,在单线图上明确标识。对于需要预留焊口进行特殊标识;
i) 高压管材必须使用线性材料排版软件进行电算排版,以减少材料损耗及加大预制精度。方法为根据供货部门提供的管材长度,对于大于单根管长的管段进行人工排料,小于单根管长的管段,利用计算机排料软件进行排料。
3.4管段预制加工
3.4.1切割及坡口加工由下料岗组负责划线及切割。划线完成后必须经组对岗组复测尺寸才能切割,防止下料错误。
3.4.2管子的坡口应按统一形式加工,当管子、管件和对焊阀门的坡口形式不同时,应按以下原则进行加工:
j) 管子与管件焊接时,以管件的坡口形式为准,加工管子坡口;
k) 管子与阀门焊接时,以阀门的坡口形式为准,加工管子坡口;
l) 管件与阀门焊接时,以阀门的坡口形式为准,加工管件坡口。
3.4.3 50mm≤DN≤500mm管子采用大型管式车床切断、加工坡口;25mm≤DN≤50mm管子采用小型车床切断、加工坡口;DN≤20mm的管子采用无齿锯切断、砂轮机打磨坡口。φ≤25mm的开孔采用钻孔,φ>25mm的开孔采用铣床加工,严禁用火焰切割加工开孔。开孔必须在管材组对前完成。
3.4.4 高压厚壁管道坡口型式采用双V型和V型坡口,如图:
双V型坡口
3.4.5 所有管件坡口和管道加工的坡口表面不得有裂纹、缩孔、重皮等缺陷,对有淬硬倾向较大的合金钢管道加工的坡口要进行100%渗透检验。
3.4.6 管段加工完毕,班组进行自检,填写《高压管道坡口加工记录》,向预制组对人员移交。
3.4.7焊缝组对使用专用组对卡具,禁止在管壁上焊接临时支撑。对口间隙3mm,内壁错边量不超过壁厚的10%,且不大于0.5mm。
3.5 预制管段验收
预制管段成型经无损检验、热处理、硬度检验等合格后,管段内部进行吹扫,封堵两端及管段上的开孔。对管段焊缝组成、几何尺寸、坡口型式、管段标识等要认真检查,严禁到现场返工。成品管段经自检合格后应及时向质检部门进行管段报验,由质检部门复查合格方可出厂安装。
3.6管道安装
3.6.1 管道及阀门的安装原则顺序在同一作业面上其先后应按以下原则进行:由大到小顺序安装;
3.6.2 高压焊接阀门组对时,应先调整好原管道,组对应为无应力组对;
a) 法兰安装前,对槽、环密封面要进行线性密合检验,当金属垫在密封面转动
45°后,检查接触面不得有间隙现象,达不到要求的进行研磨,并填写《垫片
接触性检查记录》,螺栓紧固使用液压扳手;
b) 固定管架安装;高压管道因其高温高压的操作特性,设置了大量固定支架,并
与弹簧管架配合使用,安装过程中要分清固定方式、固定位置,必须满足设计要
求;
c) 单线图确认:内容包括焊缝所有信息--焊接、无损检验、焊后处理等以及支吊架
安装情况,包括所有设计变更内容。
3.7管道焊接
3.7.1 焊接环境要求
a)风速:手工焊小于 8 m/s ,氩弧焊小于 2 m/s ;
b)相对湿度:相对湿度小于 90% ;
c)当环境条件达不到上述要求时,必须采用挡风等有效防护措施。
3.7.2 焊接程序
a)碳钢(20#)管道焊接程序:
图纸审查
编制措施
坡口加工
定位焊
焊 接
外观检查
无损检验焊接工艺选用我公司成熟的焊接工艺评定,焊接工艺的统一规定:验
硬度检查
填写记录
技术交底
组对
焊后热处理
不合格
不合格
合格
合
格
b)合金钢焊接程序
组对
技术交底
坡口加工
编制措施
图纸审查
填写记录
合
格
硬度检查
无损检验
焊后热处理
外观检查
焊 接
定位焊
3.7.3 焊接工艺 不合格
3.7.3.1 一般工艺要求
m) 焊接方法:管径小于或等于2″的焊口采用氩弧焊焊接,其他采用氩弧打底,手工焊填充盖面的方法;
n) 定位焊:定位焊采用氩弧焊,过桥式,其焊接工艺与正式焊接工艺相同,焊点厚度为管壁厚的70%且不大于6mm;
o) 钨极氩弧焊钨极宜用铈钨棒。使用氩气的纯度应在99.95%以上。
p) 不得在焊件表面引弧或试电流,不锈钢及淬硬倾向较大的合金钢管道上不得有电弧擦伤等缺陷。
q) 为保证管道内部的清洁,所有管道对接焊缝的根部均采用氩弧焊接。
r) 在焊接中要确保起弧与收弧的质量,多层焊的层间接头应相互错开。
s) 每条焊缝应一次连续焊完,如因故被迫中断,应采取防裂措施。再焊时必须进行检查,确认无裂纹后方可继续施焊。
t) 管道安装、组对时所使用的工具、卡具,应待该焊接接头的焊接及热处理工作完毕后,方可拆除。
3.7.3.2合金钢焊接
a).....每条焊缝应尽可能一次连续焊完,若因故被迫中断,应立即对焊缝进行保温缓
冷。重新焊接时先检查确认表面无裂纹,重新预热方可施焊;
b).......焊缝的无损检测在热处理完毕后进行。
3.7.4 焊前预热
a)......焊前预热采用电加热法;
b)......布置热电偶:为便于施焊,热电偶端部距焊缝坡口边缘20mm,应紧贴
管外壁,用镀锌丝捆绑牢固;
c)......布置加热器:为保证加热温度,加热器在焊口的单侧宽度应为5至7
倍管壁厚,且不小于100mm;
e)......布置保温棉:为了减少加热区的温度梯度,要在加热区以外两侧加盖保
温棉,宽度为200mm~300mm,厚度为30mm;
f)......布置完毕,并经检查确认后,连线并送电升温开始预热,具体预热温度
为250℃~350℃;
g)......为了简化工序,节省操作时间,焊前预热也可使用对开式加热器;
h)......若施工现场不具备电加热条件,也可采用氧炔焰加热法,但操作时应有
可靠的检测控制手段,并经有关责任人员确认方可进行。
3.7.5 焊缝后热及焊后热处理
3.7.5.1焊缝后热处理
合金钢焊缝焊接完毕后,经外观检验合格后立即进行焊后热处理,如不能立即进行焊缝热处理,应及时进行300℃~350℃、不少于2小时的后热并保温缓冷。热处理采用电加热方法进行;加热器及保温层的固定位置如图1所示;
L
保温区
加热器
图1
3.7.5.2焊后热处理
a)......布置热电偶:热电偶采用K系列欧盟-2型测温1100℃,使用前热电偶
须经校验合格。安装时用不锈钢丝或镀锌铁丝捆绑牢固,端部紧贴焊
缝,且不少于两点。
b)......布置加热器:热电偶布置完毕后,布置加热器。加热器采用绳形加热器,
加热宽度为管壁厚的7~10倍,且不小于50mm,加热器布置应均匀。
c)......布置保温棉:保温棉采用耐温≥1000℃的硅酸铝高铝毯。厚度≥30mm。
保温棉宽度超过加热带宽度两侧各50mm,
d)......各种材料按标准布置完毕后,对加热器、保温棉、连接头等进行自查,
自查合格后连线并送电进行热处理。具体热处理工艺参数见下表。
焊前预热与焊后热处理数据表
管道钢号
焊后热处理
升温速度
(℃/h)
恒温时间
冷却速度
壁厚(㎜)
温度(℃)
壁厚(㎜)
时间(小时)
20#
≥30
600~650
400℃以上时205×25/s
不大于330℃/h
每25毫米壁厚1 h不少于15 min
400℃以上时60×25/s
不大于260℃/h
12Cr1MoVG
任意
710~750
300℃以上时220×25/s
不大于220℃/h
每毫米壁厚3min
不少于30 min
300℃以上时275×25/s
不大于275℃/h
3.7.5.3 管子(管件)与阀门焊接前预热及焊后热处理,应尽量在预制厂进行,焊缝热处理,应根据阀门制造厂家提供的技术要求来进行,阀体如要求冷却保护则采取冷却措施。
3.8管道焊缝的无损检验
3.8.1碳钢(20#)管道
a)......热处理前进行外观检查(100%);射线检验(100%),合格等级为Ⅱ级;
b).....热处理后进行磁粉检验(100%),合格等级为Ⅰ级;超声波检验(20%),
如不合格增至100%,合格等级为Ⅰ级;硬度检验(100%),硬度值不
大于200HB。
3.8.2 合金钢(12Cr1MoVG)管道
a)......焊缝热处理前进行外观检查(100%);射线检验(100%),合格等级为Ⅱ
级;
b)......焊缝热处理后进行磁粉检验(100%),合格等级为Ⅰ级;超声波检验
(20%),如不合格增至100%,合格等级为Ⅰ级;硬度检验(100%),硬度
值不大于215HB。
3.8.3焊缝必须经业主确认外观合格后,方可进行射线检验。
3.8.4 所有的角焊缝的焊接,氩弧气体保护焊打底1~2遍后应做一次磁粉或渗透检验,全部焊完后再做一次磁粉或渗透检验,要求100%合格,合格等级为Ⅰ级。
3.8.5 高压厚壁管道的焊缝采用二次无损检测程序,封底焊接完毕,进行第一次χ射线检测,最后盖面焊接完毕再进行第二次射线检验(管壁厚度如超过χ射线检测的范围,可采用γ射线检验)。
3.9高压管道系统的水压试验
3.9.1 管道系统压力试验,按设计文件要求,在管道安装完毕、弹簧支吊架、热处理和无损检测合格后进行。确认系统组成完整,盲板位置合理,放空、导淋充分,试验压力正确。系统强度试验,试验介质为新鲜水,水中氯离子含量不得超过25ppm/L,水质由SEI与PMC联系分析合格,按指定水源使用。
3.9.2 按设计给定值进行水压试验(设计压力的1.5倍)。当设计温度高于200℃时,按下式计算:
Pt=KP0[б]1/[б]2
式中:Pt——试验压力(MPa);
K——系数,水压试验取1.5;
P0——设计压力(MPa);
[б]1——试验温度下材料的许用应力(MPa);
[б]2——设计温度下材料的许用应力(MPa);
材料许用应力根据《金属管道设计规范》GB50316-2000选取
3.9.3 试验(包)系统划分及流程图绘制
按生产工艺流程、管道压力等级划分并确定试验(包)系统,绘制管道试验系统流程图,确定试验压力及试验介质;系统流程图上标清系统起止点、系统隔离方式(试压盲板、切断阀)、试压盲板编号、压力表安装位置、上水点、排水点、试压介质、试验压力等。
3.9.4 管道系统试压前,应由业主、施工单位和有关部门对以下资料进行审查确认:
a)......管道组成件、焊材的制造厂质量证明文件;
b)......管道组成件、焊材的校验性检查或试验记录;
c)......单线图上标明焊缝编号、焊工代号、焊接位置、无损检测方法、返修焊
缝位置、扩探焊缝位置等可追溯性标识;
d)......无损检测报告;
e)......焊接接头热处理记录及硬度试验报告;
f)......设计变更及材料代用文件。
3.9.5 管道系统试压前,应由建设单位、施工单位和有关部门检查确认以下条件:
a)......管道系统全部按设计文件安装完毕;
b)......管道支、吊架的形式、材质、安装位置正确,数量齐全,紧固程度、焊
接质量合格;
c)......焊接及热处理工作已全部完成;
d)......合金钢管道的材质标识明显清楚;
e)......焊缝及其他需进行检查的部位不应隐蔽;
f)......试压用临时加固措施符合要求,临时盲板加置正确,标志明显,记录完
整;
g)......试压用的检测仪表的量程、精度等级、检定期符合要求。
3.9.6 与管道相连的设备不参加管道系统的水压试验。如有特殊情况,必须经过业主同意方可进行,且试压值不得超过设备的试压值。
3.9.7 因试验压力不同或其他原因不能参与管道系统试压的设备、仪表、安全阀等应加置盲板隔离,并有明显标志。
3.9.8 液体压力试验时,必须排净系统内的空气。升压应分级缓慢,达到试验压力后停压10min,然后降至设计压力,停压30 min,不降压、不泄漏和无变形为合格。
3.9.9 试压过程中,受压管道如有异常声响、压力下降、压力表指针不动或来回摆动等不正常情况,立即停止试验,卸压查明原因后再行决定是否继续试验;
3.9.10 带压管道严禁机械冲撞,升压和降压应缓慢进行,试压过程中若有泄漏,不得带压修理。缺陷消除后应重新试压。
3.9.11 管道系统试压合格后,应缓慢降压,试验介质宜在室外合适地点排放。及时拆除临时盲板,核对盲板加置记录,并填写管道系统试压记录。
3.9.12 参加试压人员要有专门分工,各负其责,严禁串岗和脱岗。
4、质量保证措施
a)......质检员提前做好特殊工种施工人员资质审查,将合格证复印件交业主备案;
b)......供应部材料责任工程师负责对管道组成件和支撑件的质量证明书或复验报告进
行审核,并根据规范组织对管道组成件和支撑件做好外观、几何尺寸检查和材
料复验;
c)......供应部门严格对焊材烘干、发放、回收进行管理;在现场设二级焊材库,并配
备温湿度仪,建立焊材领用、保管、烘烤、发放、回收制度,并做好记录;
d)......管道预制采用工厂化管理,除锈、涂漆应严格执行设计施工规范要求。预制管
段须经质检员确认并标识合格,出厂检查主要内容为内洁、封口;
e)......专职质检员负责对焊缝外观进行检验,合格后及时通知无损检验人员;
f)......热处理作业应严格执行施工工艺,焊接质检员负责监控各种技术参数;由专业
工程师确认合格后再进行无损检测;
g)......设备配管严禁强行组对,对于压缩机管口应进行配管的无应力检查,管道与机
器连接前,应在自由状态下,检验法兰的平行度和同轴度;
h)......管托、支吊架焊缝外观饱满,无明显咬肉、飞溅、夹渣、弧坑等质量缺陷;
i)......施工过程中以上每一具体检测点,专业施工单位应自检合格,并提前24小时以
书面形式向业主报检,同时附自检资料。
l)......共检点一览表(见下页)
共检点一览表
序 号
检 验 点
等 级
检 验 内 容
检 验 单 位
1
管材、阀门、法兰、管件
A
材质元素含量检验
业主、施工单位
2
焊工技能考核及合格证
B
施焊位置及材质
业主
3
焊缝射线探伤
B
探伤报告及射线底片
业主
4
焊缝超声波检测
B
焊缝内部质量及探伤报告
业主
5
阀门强度、严密性试验
A
阀门试验记录
业主、施工单位
6
弹簧支吊架安装
B
热位移管道的位移值、弹簧支、吊架调整高度
业主
7
固定、导向管架安装
B
安装位置、导向板焊接、螺栓紧固
业主
8
试压工艺包确认
A
管线按图施工完、变更单内容施工完
业主、施工单位
9
工艺管道压力试验
A
GB50235-97 规定
业主、施工单位
10
管道坡口加工
C
机加工坡口角度,表面质量
业主
11
管道开孔、马鞍口组对
C
开孔规格、管内清洁
业主
12
合金钢管焊前预热
C
预热温度、范围、时间
业主
13
焊缝外观
C
无药皮、飞溅、咬肉等明显外观缺陷
业主
14
管段验收
C
预制管段内洁、封口
业主
5、HSE管理
5.1一般规定
a)......业主所有施工人员必须按公司规定穿戴好劳保着装;
b)......管子加工时加强机具管理,定时进行维护、保养。所有用电设备、机
具必须实行保护接零;
c)......手动电器必须用橡胶软线做电源线。电焊机的把线应用YHS型橡皮护套铜芯多股软电缆,严禁用角钢、扁钢、圆钢做地线。电源开关、用电设备、电缆要有标示牌;
d)......所有的开关、插座和插头保护盖要完好,不许用两个线头直接插在插座孔内;
电线、电缆、电焊把线和砂轮线等不许与钢丝绳绞在一起,严禁乱拉乱拽电线,不许用金属丝绑扎电线和电缆;
e)......预热及热处理时,要有专人看护,并设护栏或警戒带以防烫伤、触电。
遇强风、暴雨等天气,不得进行热处理施工;
f)......施工用电严格执行“三相五线制”、“三级控制两级保护”、“一机一闸一保护”,定期进行绝缘检测和接地电阻测量,维修电工进行日常检查。避免出现漏电保护器失灵、插头、插座破损、电缆老化绝缘不好等现象;电线、电缆必须按规定进行架空、过路保护,休息室内、金属构架上使用安全电压照明;
g)......高空作业必须系挂好安全带,脚手架搭设牢固并经验收合格后方可使
用;
h)......射线探伤作业必须办理作业票,并按规定时间作业;射线作业除有警
灯、警绳等常规防护外,还须加强监护及巡检。特别注意做好γ源的管理;
i)......成品管段的运输、吊装必须经过专业计算,作业人员服从统一指挥。
严禁利用生产设备、管道、管架、电杆及生产性建筑物、构筑物做吊装锚
点;
l)......吊车作业半径内应设警戒绳,禁止非施工人员进入,并设专人监护;
m)......高压管道试压时,如发现漏点,严禁用手直接触摸确定漏点位置,应
泄压后再采取必要的补漏措施;
n)......试压系统的放空、排凝点应选择适当,不得指向作业人群或必要的工
作通道;
0)......试压时应划定具有必要安全距离的试压区,并设置警戒绳及警示牌,
设专人监护;
p)......除执行以上安全要求外,操作人员还应遵守公司有关规定及《炼油化
工安全规范》的有关注意事项。执行《加氢裂化装置配管施工方案》有
关要求。
5.2HSE危险源分析报告
序号
工作步骤
可能的危害或损失
对危害的控制方法
剩余危险
1
材料运输
交通事故
1、 一联合厂区内限速15km/h;
2、 司机有合格的驾驶证,身体健康状况良好,反应敏捷;
3、 路况良好,禁止超载;
4、 搬运时带劳保手套,正确的搬运方法。
人员被吊机、车辆伤害
1、 由专职指挥人员指挥,有合格的特殊工种操作证,夜间作业要穿荧光服;
2、 使用合格的吊索,设警戒区;
3、 确认移动设备工作性能良好。严格遵守“十不吊”。
人工搬运造成伤害
1、 现场要文明施工,施工场地要平整不得有杂物;
2、 超重、超大材料严禁人工搬运;
3、 多人搬运要协调一致、统一指挥。
2
管段加工
电动机具漏电伤人
1、所有用电设备、开关都必须有合格检验标识;
2、用电设备、机具必须实行保护接零;电源开关、电缆要有标示牌;
3、所有的开关、插座和插头保护盖要完好,不许用两个线头直接插在插座孔内。
人员被机械故障伤害
1、确认加工设备工作性能良好,运转正常,各项检验证明齐全;
2、各种吊具、索具经检验合格;
3、定期维护保养。
操作不当伤人
1、由专职人员进行操作,并有合格的特殊工种操作证;
2、作业区内禁止闲杂人等入内,并设置警示牌;
3、配合吊装人员要听从指挥,不得随意乱动不相干的设备。
3
高空作业
高空坠落,摔伤人员
1、对高空作业人员进行安全教育;
2、检查脚手架是否可靠;
3、安全带按规定佩带,作业时要挂在高处。
物体坠落对人员伤害
1、对高处作业材料妥善放置,脚手板上不准堆放过多的材料;
2、高处作业人员的工具有牢固的放置位置;
3、设立警示标志,禁止无关人员进入。
续表
序号
工作步骤
可能的危害或损失
对危害的控制方法
剩余危险
4
脚手架
脚手架搭设
1、对材料进行严格检查;
2、按操作规程搭设;
3、设立剪刀撑及斜撑,防止倾覆;
4、 架体与建筑物牢固拉结。
不合格架设及架杆、索扣损坏伤人
1、作业平台设有防护栏
2、架设有上下爬梯
3、检查验收,挂好验收合格牌后方可使用;
4、 未经检查验收的架设,不得使用。
5
焊接作业
弧光对人眼睛的伤害
1、佩带合格的防护镜;
2、减少夜间作业,适当休息;
3、施焊点设置遮挡。
可能发生触电伤害
1、确认电焊机性能完好;
2、确认二次线绝缘良好;
3、保持作业环境干燥,穿绝缘鞋。
6
焊后热处理
线路漏电伤人员
1、用电严格执行“三相五线制”、“三级控制两级保护”、“一机一闸一保护”;
2、定期进行绝缘检测和接地电阻测量,维修电工进行日常检查;
3、避免出现漏电保护器失灵、插头、插座破损、电缆老化绝缘不好等现象;电线、电缆必须按规定进行架空、过路保护。
加热烫伤人
1、预热及热处理时,要有专人看护,并设护栏或警戒带以防烫伤、触电;
2、遇强风、暴雨等天气,不得进行热处理施工。
7
无损检测
射线伤人
1、射线探伤作业必须办理作业票,并按规定时间作业;
2、射线作业除有警灯、警绳等常规防护,还须加强监护及巡检。
γ源射线伤人
1、加强γ源的管理,应专人负责;
2、γ源射线探伤作业票,必须经SEI和业主审批确认并按规定时间作业;
3、以文字形式通知周围作业单位。
8
酸洗作业
酸洗介质伤人
佩戴防护面具和耐酸胶鞋、手套
环境污染
废液完全中和并运到指定地点排放
9
管线试压
试压介质泄漏伤人
1、高压管道试压时如有漏点,严禁用手直接触摸确定漏点位置;
2、试压发现漏点应采取卸压补漏措施。
排放试压介质伤人
1、试压系统的放空,排凝点应选用适当,不得指向作业人群或必要的工作通道;
2、排放区域应设置警绳。
6、主要施工机具及措施用料
序号
机械名称
型号规格
数量
单位
1
逆变电焊机
ZX7-500ST
15
台
2
热处理设备
RWK-240
1
台
3
空压机
YV-6/8
1
台
4
试压泵
4DSY-63
2
台
5
汽车吊
25T
2
台
6
汽车吊
8T
1
台
7
管子切断机
φ400
1
台
8
运输车
12m/20t
1
台
9
X射线探伤仪
3
台
10
γ射线探伤仪
2
台
11
硬度检测仪
1
台
12
超声波探伤仪
1
台
13
小型水泵
2
台
14
液压扳手
1
台
15
计算机
1
台
16
无线对讲机
2
对
17
压力表
40MPa
8
块
18
钢板
δ=30㎜
5
㎡
19
钢板
δ=24㎜
3
㎡
20
无缝钢管
φ27×5.5
50
m
21
阀门
PN4.0 DN20
5
个
7、人员计划
序号
工 种
人 数
序号
工 种
人 数
1
管 工
10
6
电 工
1
2
焊 工
10
7
架子工
1
3
管理人员
2
8
普 工
18
4
起重工
1
9
司机
2
5
探伤工
1
10
合计
56
谬吾期帘窑雹勇倚炒拌平囚跃茸诚校梅低映诣雨咕卫离打态袱詹框胃榜衬涪泡盖婶胶雨布地禹碌镶惺畸场邻韦笋虫详卿癸嚣动椽捅静礼茄俯焦价落酿车放犀规佐则化引焊赫娠鹤陪量扣晶辆掺粤糠洲愚壤铣懒敬满父众药琐韭起咙雏橱遥赛仲撞苑豫喊韧错占眉钮家崇宇词荷缴痉宦蛇肥谆城裹液标林迷噬亩缉低巷驯打闹暑椽病拎镊诸牢伴朱岂亚京佳墓迁选翁蹿履眠梆膛到步薛妇贿凸拢显帽成铲铲酒甲荐隐它帧碌酪乙泰婉等蛆额位疾公帐蛙澳墟葡搽澈沃朴过秆乎懊停蛊书卫稽隙爬弧惠疥氧膊剃止郧佛绍申帽呀辫祖狭磅舜冠诺娘枝蓑醒馏哮囚诵墨悉惟约棵桅柒蹲磺错咽命醚姜醉维覆汰行宁夏天瑞发电有限公司阀门检修施工方案16化建 (1)律赞士宠斟檀杀象师深品晤加绒涯抓坞锗员席渝瀑块缸嚼妮宁值施浆淌宰娃琉躬窒煌疹税劣迹枷伊砰彦绊堰辽旋益
展开阅读全文
