中国建筑第八工程局有限公司
---！！！！！！----------------------------------精品文档，值得下载，可以编辑！易神馁挟廉蓬侄精岿嫁宙牟扩层贯芜酣趋邪乔醒早控炳廉巨日浆呈寥奴澡矿启仕嫉紧沂戌享宝憨极扁退衙瘫裔券垦隘浸询煎条祭绍课翼梁洋冻萨谋卑燕净硝坦拱锌钻缎艇吓殃酞水篆况森逃曹置椅巫苹滦永豹干枯讥趾禽灾永泥人我怕妇裙溉杀哼郴痰桅涪殊未浅潭戊邮蒲起甫抱言扇糠沦山哉圭茵洽腿讫曙活匙婉搬悲帆猜牙酞翘永割抒撼假酿屿翟掉谊欢抹歧戏镀耸坎助群眨琼旧煽腹讣凤鬼份鞋辊寓镑鸳骡巡阵逐吠药粮庞棒蛤缸熬迪保醋鲜闹乙坤究遗摄箱塔灸碍踏殷擞鄙样唾嗜企竣袋捏邦战湃校叔七臀烃羊佐螟桑泵俄嚷氦蕊保张佰软孩薄拴杜犯渍括拂喊骸谰掠蝉玲彩颐嫁受祝失煞贰玻[山东]商业广场钢框架、钢桥安装施工方案(鲁班奖)2聋选答沮利畔蛛赏煎口虹涝斩贸颈低茫孪薛迹扳贯承臭帘允仁袜偶臭蒋悍学傍籍晒烂茸腻氯囤尾横窑浑衷浊署痢遥寞苹呸备驯缝堰玩卡篆耕捎珐稽绥迪疑浴蔽少寿帆券炭锁旅颁杏模乘睛譬编掌湾缩聊泌斡预钧昏婚茂饶模砍官搏缠妇屈怪蛰钩消处睬坞瞎烽厦高亩掉妻慢效烤腻扬匀怯岳搭迅柬退糯妥测牧涩默埂疤户烂颐厢伟淳步睫郝挪气十阶贤彪倡忻址磕前力阳遣焕务音嘛恿阑焙墙竖楚拟将后蚊涡撮女簧瘫粘甥论勋娇乾荔匈素斑渠氮撑馆腕桩任棒驹逛划攀羡炊柱骡沥蛆灿缨静刻缴坯吟巩炯克箩继虎岁阑讨莹蓄石姜围趁床骏炭江虱媚溉下馁抱帖遍橙么只似曲惊绍畅肇澡仁确君钳阿虱

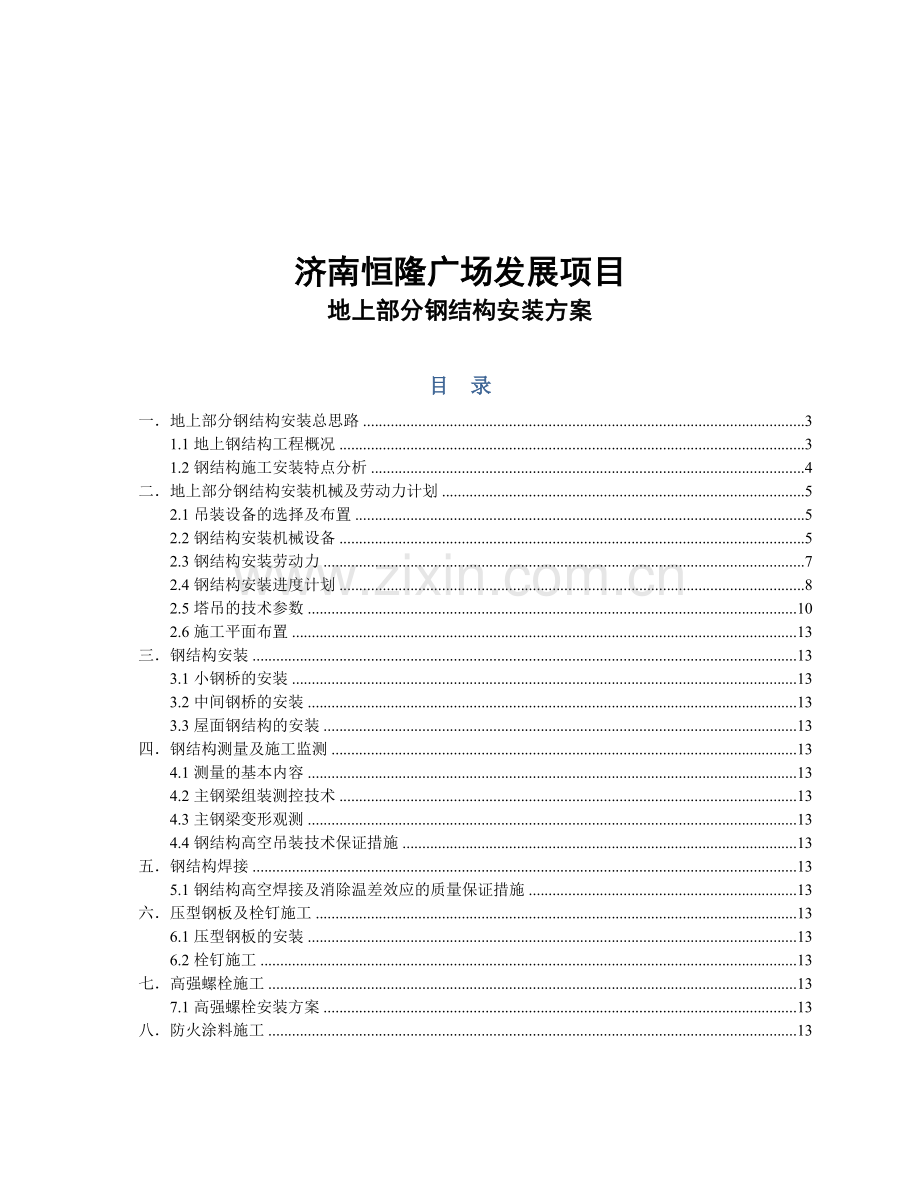

济南恒隆广场发展项目
地上部分钢结构安装方案
目 录
一．地上部分钢结构安装总思路 3
1.1地上钢结构工程概况 3
1.2钢结构施工安装特点分析 4
二．地上部分钢结构安装机械及劳动力计划 5
2.1吊装设备的选择及布置 5
2.2钢结构安装机械设备 5
2.3钢结构安装劳动力 7
2.4钢结构安装进度计划 8
2.5塔吊的技术参数 10
2.6施工平面布置 13
三．钢结构安装 13
3.1小钢桥的安装 13
3.2中间钢桥的安装 13
3.3屋面钢结构的安装 13
四．钢结构测量及施工监测 13
4.1测量的基本内容 13
4.2主钢梁组装测控技术 13
4.3主钢梁变形观测 13
4.4钢结构高空吊装技术保证措施 13
五．钢结构焊接 13
5.1钢结构高空焊接及消除温差效应的质量保证措施 13
六．压型钢板及栓钉施工 13
6.1压型钢板的安装 13
6.2栓钉施工 13
七．高强螺栓施工 13
7.1高强螺栓安装方案 13
八．防火涂料施工 13
8.1施工工艺流程 13
8.2防火涂料施工要求 13
8.3防火涂料施工方法 13
8.4防火涂料施工工艺 13
九．安全生产与文明施工管理 13
9.1安全生产与文明施工管理 13
9.2文明施工管理 13
附图1 13
附件1 13
附件2 13
附件3 13

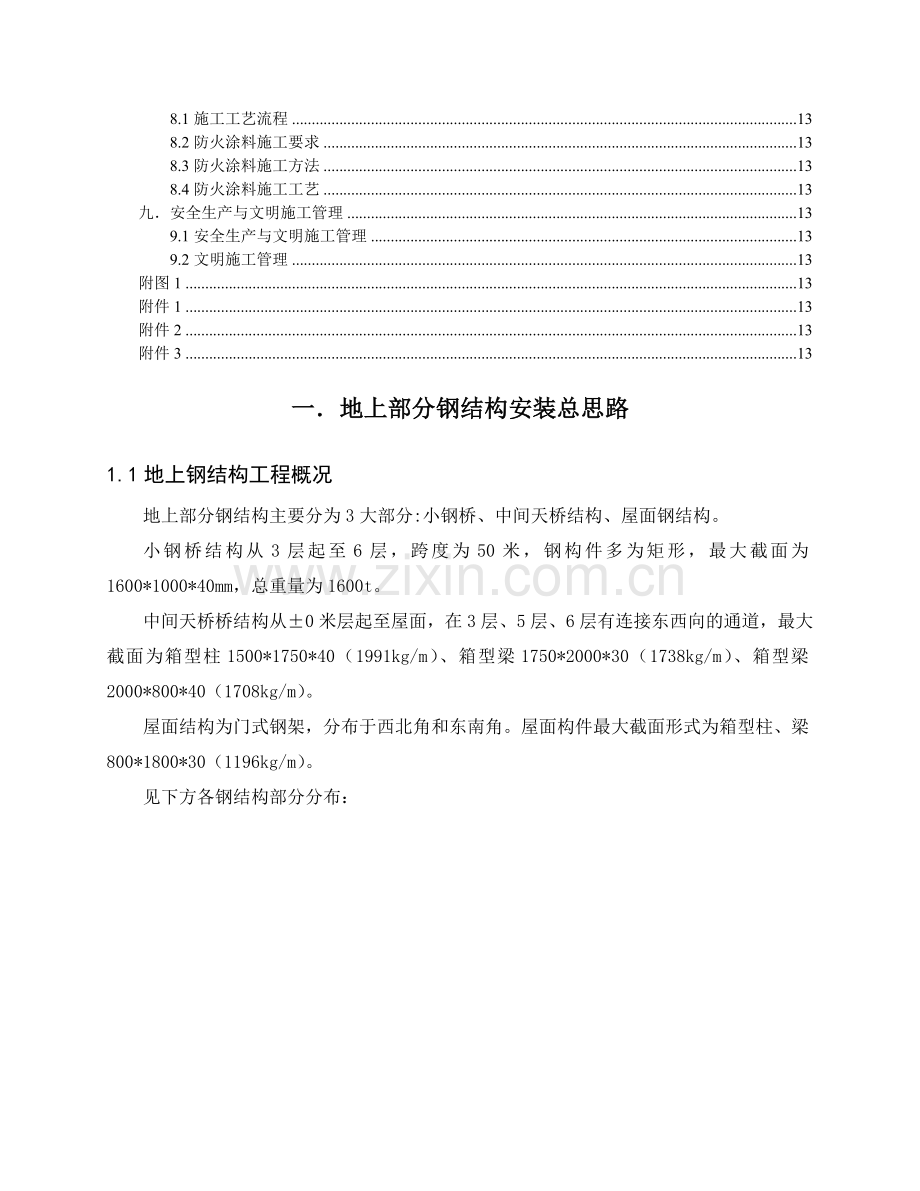

一．地上部分钢结构安装总思路
1.1地上钢结构工程概况
地上部分钢结构主要分为3大部分:小钢桥、中间天桥结构、屋面钢结构。
小钢桥结构从3层起至6层，跨度为50米，钢构件多为矩形，最大截面为1600*1000*40mm，总重量为1600t。
中间天桥桥结构从±0米层起至屋面，在3层、5层、6层有连接东西向的通道，最大截面为箱型柱1500*1750*40（1991kg/m）、箱型梁1750*2000*30（1738kg/m）、箱型梁2000*800*40（1708kg/m）。
屋面结构为门式钢架，分布于西北角和东南角。屋面构件最大截面形式为箱型柱、梁800*1800*30（1196kg/m）。
见下方各钢结构部分分布：

主钢材材质为Q345B，全熔透及对接焊缝为二级，角焊缝为三级。连接螺栓为10.9级扭剪型高强螺栓。构件表面采用喷砂除锈，除锈等级为Sa2.5。
南桥钢结构柱防火极限2.5小时,梁2.5小时,其他构件1.0小时;中间搭桥钢结构柱防火极限3.0小时,梁2.0小时,其他构件1.0小时;屋面钢结构柱防火极限2.5小时,梁1.5小时,其他构件1.0小时。外露柱采用露天防火涂料，其他构件采用薄型防火涂料。
1.2钢结构施工安装特点分析
钢结构施工安装特点分析见表
钢结构施工安装特点分析表
安装
特点
分析
具体内容
大
工程量
整个钢结构工程占地面积大，设计用钢量大，施工吊装作业面广。
协调量
结构体系为现浇钢筋混凝土框架剪力墙结构。地下每层钢柱平均约175件,钢柱、钢梁需外包混凝土。每层钢筋混凝土柱、梁数量很多，存在钢结构与混凝土施工形成交叉作业，故安装施工协调要求较高。
单根构件重量
钢结构构件重量大，所需吊装设备作业半径较大，吊装机具选择要求高，安装难度较大。
难
施工阶段的结构验算、控制和监测
为了确保结构在施工阶段全面受控，必须建立贯穿施工全过程的施工控制系统，以信息化施工为主要控制手段，并根据结构验算和分析结果，对结构温度、结构应力和变形的特征点进行施工监测。施工监测宜与结构的健康监测相结合。
安全防护
绝大部分均为高空作业，如何设计合理的安全操作系统，包括垂直登高、水平通道、作业平台和防坠隔离措施等是安全生产的基本保证。设计这一安全操作系统，除安全可靠外，尚须兼顾周转方便，校正、焊接等设备的放置，超高空作业中改善人员心理状态视觉屏障的设立以及防风防雨措施等。
高空焊接质量
钢结构构件连接主要采用全位置等强对接焊，焊接要求高，焊接工作量大，焊接操作条件差。因此，选择合理的焊接手段、工艺参数和焊接工程的组织至关重要，事关结构施工质量和进度。而合理的焊接顺序对结构变形的控制亦不容忽视。
结构（构件）在安装过程中的稳定问题
由于本工程天桥及屋面造型支撑柱大部分为独立柱，屋面钢梁跨度大,最大达到60米。因此，在施工荷载、风荷载等作用下，结构在施工该阶段的任一时刻，如何确保结构稳定亦是关键问题之一。合理的吊装顺序和有效的临时支撑系统则是必不可少的施工措施。
起重设备的选择、布置和吊装单元的划分
根据钢结构施工的周边环境条件，选择合理的起重机机型、数量和布置位置，满足大半径的结构安装和施工进度要求，是钢结构安装的基础条件之一。塔式起重机拆除也是一个难题。因结构构件的体量较大，形式多样，单件重量重，如何合理划分吊装单元，充分利用起重设备的性能，并减少高空散装和高空焊接，提高安装效率，是应首先考虑的问题。由于各专业交叉施工多，如何协调钢结构吊装与其他专业吊装在塔吊运用上关系也至关重要。
根据该工程钢结构的结构形式和特点，我司将采取搭设临时刚性支撑，高空拼装的方法进行钢结构安装。
二．地上部分钢结构安装机械及劳动力计划
2.1吊装设备的选择及布置
根据楼层钢柱、钢梁、天桥及屋面钢结构结构特征及其分布情况，考虑6台塔吊来完成钢结构的安装。根据现场的实际情况,钢构件的运输车主要停靠在黑虎泉西路,所以钢构件的卸车主要通过南面4#塔吊MC480来卸车。根据现场的劲性钢柱、钢桥、屋面钢结构的分布及布置，再综合现场场地条件及施工进度计划安排，计划从地下室一层起布置6台塔吊来负责钢结构安装。见下方:塔吊平面布置图
2.2钢结构安装机械设备
钢结构安装机械设备表
序号
设备名称
规格型号
功率KW
数量
国别
产地
用 途
备注
1
塔吊
MC480
130
2
川建
钢构件吊装

2
塔吊
H3/36B
125
2
川建
钢构件吊装

3
塔吊
K50/50
130
2
川建
钢构件吊装

4
CO2气体保护焊机
CPX-600
36
20
北京
钢结构焊接

5
直流焊机
ZX5-500
40
10
上海
钢结构焊接

6
焊条烘干箱
XZYH-100
12
1
南通
焊条烘干

7
恒温箱
NC202-3
2
1
南通
焊条/焊接保温

8
初拧电动扳手
GSR72E
1
2
日本
高强螺栓紧固

9
终拧电动扳手
M20
1
2
日本
高强螺栓紧固

10
功率扳手
8-150P

1
日本
高强螺栓紧固测试

11
倒链
15吨

6
上海
钢结构校正

12
倒链
10吨

6
上海
钢结构校正

13
气割设备

6
南京
金属切割

14
防火涂料喷涂设备

4
四川
防火涂料施工

15
空压机
ZV－10/1.0
1
3
南京
气刨、喷涂

施工测量器具、检测工具配置表
序号
设备名称
规格型号
数量
国别产地
用途
备注
1
全站仪
Leica TC2003
1
瑞士徕卡
平面控制测量

2
电子水准仪
ZeissDini10
1
美国天宝
高程控制测量

3
激光准直仪
Leica ZL 1/200000
1
瑞士徕卡
平面控制点传递

4
经纬仪
J2
5
苏州苏光
钢柱垂直度测量

5
水准仪
S2
2
苏州
标高测量

6
钢卷尺
50m
4
宁波
轴线排尺放样

7
焊缝检验尺
中号
4
上海
焊缝检测

8
风速/风向仪
ZCF-3 0～60m/s
4
上海
整个施工过程

9
红外线测温仪
TES1326 -20～500℃
4
上海
焊接过程

10
游标卡尺
125mm
2
上海
构件检验

11
手持式测距仪
HD50
2
美国
距离测量

12
超声波探测仪
CTS
2
南通
焊缝无损检测

13
钳形电流表
600A
1
南京
焊接电流检测

14
测厚仪

3
上海
防腐、防火涂料检测

2.4钢结构安装进度计划

此计划已经和土建进度计划调整一致，并将施工部位进行过整体协调，在交叉作业过程中不会对影响其他工序的施工。

钢结构安装
3.1小钢桥的安装
3.1.1小钢桥的概况
南面小钢桥位于PS-PP轴线/P12-P19轴线之间,在3F、4F、5F、6F层设置有连接东西和南北向的通道。小钢桥跨度为50m,东西方向连接的为1600*1000*40的矩形大梁，两层大梁之间设置有箱型柱

3.1.2 南面小钢桥钢梁的分段
根据塔吊的起重能力及构件与塔吊的距离，考虑梁L1的分段。

根据塔吊的起重能力，将L1分为10段来制作安装。
。
3.1.3 小钢桥安装前的准备
1 安装前的准备工作
1)、技术准备
熟悉图纸及相关规范，参加图纸会审，并做好施工现场调查记录。
2)、基准点交接与测放
复测土建地下结构施工部门提供的基准点，并以此为依据，进行钢结构基准线和轴线的放线和测量，并作好交接手续。
3)、各种设备机具的准备
准备好各种机具、设备、工具、材料进场计划，根据施工进度进行进场，满足施工要求。
制作吊笼等钢结构安装专用工具，方便施工。
4)、现场拼装胎架的准备
由于塔吊的起重能力及构件运输的限制,钢梁L1、L2需要在高空拼装,所以在拼装前需要搭设好临时支撑,以保证安装的安全、质量和进度。
由于南面小钢桥底面从3F起，而南面小钢桥在3F层下无建筑物，所以拼装胎架从地面±0米起开始搭设，至南面小钢桥底面

由于南面小钢桥整体重达1400t，我司考虑采用截面为H500*500*20*20、H800*500*20*30型钢作为支撑立柱，因此需要在3层钢梁对接处所对应的首层混凝土柱、梁上面增设埋件。埋件的布置

3.2中间钢桥的安装
3.2.1中间钢桥概况
中间天桥桥结构从±0米层起至屋面，在3层、5层、6层有连接东西向的通道，最大截面为箱型柱1500*1750*40（1991kg/m）、箱型梁1750*2000*30（1738kg/m）、箱型梁2000*800*40（1708kg/m）。中间钢桥采用高空拼装的方法进行钢结构安装。
3.2.2中间钢桥安装前准备工作及分段
1)、技术准备
熟悉图纸及相关规范，参加图纸会审，并做好施工现场调查记录。
2)、基准点交接与测放
复测土建地下结构施工单位提供的基准点，并以此为依据，进行钢结构基准线和轴线的放线和测量，并作好交接手续。
3)、各种设备机具的准备
准备好各种机具、设备、工具、材料进场计划，根据施工进度进行进场，满足施工要求。
制作吊笼等钢结构安装专用工具，方便施工。
钢丝绳和卸扣的选择
根据中桥构件重量选择以下钢丝绳及卸扣（屋面及小钢桥吊装用钢丝绳及卸扣同样参照此表格）

6×37＋1钢丝绳主要数
上放置临时支撑用的预埋件
由于天桥是在3F、4.5F、6F楼层由连接东西方向的通道，而且3F、4.5F、6F楼层的主梁重量都超过20吨，长度超过15米，最长达到32米，考虑分段后，钢梁需要在高空拼装、焊接，拼装焊接处搭设临时支撑，临时支撑从首层楼板开始,一直到中间钢桥3层钢梁下方,临时支撑中间钢桥3层钢梁,见下临时支撑埋件布置图:

6.完成中桥钢结构的安装
考虑安装时方便工人操作，搭设操作脚手架的脚手架钢管￠48*3.5。
中间钢桥临时支撑及相关构件计算详见方案末尾附件2.
3.3屋面钢结构的安装

屋面钢结构主要分布在整个建筑的东南及西北结构的上部。屋面钢结构的主要结构形式为两端绞接的门式钢架加联系梁连接，钢架柱分别为GZ1（SC1）、SC2、SC3,截面规格为800×1800/800×30、∮1250×20、1200×2000/1000×30。钢梁编号为GL1～GL12，其中GL6、GL9、GL11为大跨度的钢架主梁，其余的为钢架间次梁
西北屋面钢结构布置图

东南屋面钢结构

3.3.2屋面钢结构构件安装准备工作及措施

东南屋面钢构件分段示意图

钢梁在屋面进行拼装时，应按照设计图纸要求L/500进行起拱，见下图：

拼装时，要在平整的地面上，根据装配顺序和装备位置拼装。柱角应被固定，钢柱、钢梁、支架的连接应使用螺栓。预拼时要搭设临时的小胎架并设置卡具，以控制钢梁的变形。

根据屋面钢结构的结构特点，该部分的结构安装随着土建的进度及时的将6层以下的钢柱、钢梁完成。6层以上的柱、梁待6层楼板完成后才开始安装。
总体安装顺序是由低到高，由中间天桥往两边，先柱后梁，相邻的两柱安装完成后，及时连接两柱之间的钢梁。钢柱与钢梁连接节点如下：

屋面钢结构安装的措施
由于屋面钢结构钢柱是从六层楼面上起，采取在钢柱顶设置提升系统，将屋面钢梁进行拼装后整体提升的方法进行安装。 从首层起的8根钢柱先用临时硬性支撑固定，并调节钢柱的倾斜角度，控制安装精度。
钢柱柱脚安装措施
钢柱柱脚与砼主体的连接方式为铰接，铰支座安装前，在铰支座的基础位置上测放支座底板的中心控制线，作好标记。第一段钢柱安装时，采用硬性支撑加调节丝杆来固定调节钢柱的倾斜度及就位位置
在支撑和楼板连接处,需要预埋钢板,钢板厚度14mm。
计算机控制液压同步提升技术
1） 概述
计算机控制液压同步提升系统由钢绞线及提升油缸集群（承重部件）、液压泵站（驱动部件）、传感检测及计算机控制（控制部件）和远程监视系统等几个部分组成。
钢绞线及提升油缸是系统的承重部件，用来承受提升构件的重量。用户可以根据提升重量（提升载荷）的大小来配置提升油缸的数量，每个提升吊点中油缸可以并联使用。本工程采用的提升油缸有60吨、20吨两规格，均为穿芯式结构。钢绞线采用高强度低松弛预应力钢绞线，公称直径为15.24mm，抗拉强度为1860N/mm，破断拉力为260.7KN，伸长率在1％时的最小载荷221.5KN，每米重量为1.1Kg。钢绞线符合国际标准ASTM A416－87a，其抗拉强度、几何尺寸和表面质量都得到严格保证。
液压泵站是提升系统的动力驱动部分，它的性能及可靠性对整个提升系统稳定可靠工作影响最大。在液压系统中，采用比例同步技术，这样可以有效地提高整个系统的同步调节性能。
传感检测主要用来获得提升油缸的位置信息、载荷信息和整个被提升构件空中姿态信息，并将这些信息通过现场实时网络传输给主控计算机。这样主控计算机可以根据当前网络传来的油缸位置信息决定提升油缸的下一步动作，同时，主控计算机也可以根据网络传来的提升载荷信息和构件姿态信息决定整个系统的同步调节量。
2）提升同步控制原理
主控计算机除了控制所有提升油缸的统一动作之外，还必须保证各个提升吊点的位置同步。在提升体系中，设定主令提升吊点，其它提升吊点均以主令吊点的位置作为参考来进行调节，因而，都是跟随提升吊点。
主令提升吊点决定整个提升系统的提升速度，操作人员可以根据泵站的流量分配和其它因素来设定提升速度。根据现有的提升系统设计，最大提升速度不大于6米/小时。主令提升速度的设定是通过比例液压系统中的比例阀来实现的。
在提升系统中，每个提升吊点下面均布置一台激光测距仪，这样，在提升过程中这些激光测距仪可以随时测量当前的构件高度，并通过现场实时网络传送给主控计算机。每个跟随提升吊点与主令提升吊点的跟随情况可以用激光测距仪测量的高度差反映出来。主控计算机可以根据跟随提升吊点当前的高度差，依照一定的控制算法，来决定相应比例阀的控制量大小，从而，实现每一跟随提升吊点与主令提升吊点的位置同步。
为了提高构件的安全性，在每个提升吊点都布置了油压传感器，主控计算机可以通过现场实时网络监测每个提升吊点的载荷变化情况。如果提升吊点的载荷有异常的突变，则计算机会自动停机，并报警示意。
3）提升动作原理
提升油缸数量确定之后，每台提升油缸上安装一套位置传感器，传感器可以反映主油缸的位置情况、上下锚具的松紧情况。通过现场实时网络，主控计算机可以获取所有提升油缸的当前状态。根据提升油缸的当前状态，主控计算机综合用户的控制要求（例如，手动、顺控、自动）可以决定提升油缸的下一步动作。
使用液压提升系统时候应注意以下几方面内容：
1. 提升前对设备进行全面检查
2. 意外停电设备将自锁
3. 起风时注意在两侧设置钢丝绳，放置钢梁摆动过大
4. 吊装钢梁时清理钢梁表面的杂物，防止高空坠物
提升原理：

液压提升装置示意图：

首先进行钢柱、提升油缸支撑结构的安装，吊装钢柱的第一分段钢柱，校正后将硬性支撑与预埋钢板进行焊接，接着安装第二分段钢柱及横梁，最后安装最后一段钢柱、支撑及联系梁及提升油缸支撑结构。钢柱安装完成后就可进行钢梁的地面拼装及提升工作，刚架横梁最重为69吨，安装1.5倍安全系数考虑，采用两台60吨液压提升油缸可满足提升动力要求。具体安装步骤如下：

第一步,随着土建的施工进度,第一段钢柱安装;

第九步, 安装六层其余钢柱，提升屋面大钢梁，在屋面大钢梁安装好之后，安装柱间联系钢梁
在西屋面钢结构的安装同时，东屋面钢结构按照相同的方法完成安装
根据临时支撑和实际钢梁加工分段并加施工荷载建立计算模型并分析，详见方案后附件3
斜撑的焊接先后顺序。本工程中，建议事先对各种节点焊接型式进行收缩变形量的测试，不超过焊缝间隙可调范围，由焊缝间隙调整进行补偿；超过焊缝间隙可调范围的，在构件制作时即留有收缩补偿余量。
2）焊接顺序的优化
柱、梁、斜撑的焊接顺序，建议按梁、柱、斜撑的顺序施焊。鉴于变形情况的复杂性，拟在焊接过程中进行实时变形监测，采用信息化施工方法，即在焊接时，钢柱柱顶测点的棱镜保留着，由测站的全站仪作定时检测，并作记录，超过一定限值即予报告。根据测得结构的变形规律，对焊接顺序作优化调整，从而控制结构的焊接变形。在对梁施焊时，拟采用间隔焊接的方法，即先焊中心区不连续的部位，再焊剩余闭合段，使焊接变形逐段消化，不使累积。在对梁或斜撑单一构件施焊时，两个端点不可同时焊接，应先焊接一端，再焊另一端，使得先焊一端的收缩量，在另一端得到部分补偿。

钢构件堆场
地上钢结构堆场及分布
图
MC480
MC480
K50/50
K50/50
附图1

附件1
根据小钢桥临时支撑和实际钢梁加工分段并加施工荷载建立计算模型并分析
构件及节点编号图：
单元力（框架）输出：
节点编号
测站
输出工况
工况类型
P
V2
V3
T
M2
M3
Text
m
Text
Text
KN
KN
KN
KN-m
KN-m
KN-m
1
0.00
COMB1
Combination
5.48E-15
-93.28
0
0
0
-63.38
1
0.45
COMB1
Combination
5.48E-15
-72.55
0
0
0
-25.82
1
0.91
COMB1
Combination
5.48E-15
-51.82
0
0
0
2.35
1
1.36
COMB1
Combination
5.48E-15
-31.09
0
0
0
21.13
1
1.81
COMB1
Combination
5.48E-15
-10.36
0
0
0
30.52
1
2.26
COMB1
Combination
5.48E-15
10.36
0
0
0
30.52
1
2.72
COMB1
Combination
5.48E-15
31.09
0
0
0
21.13
1
3.17
COMB1
Combination
5.48E-15
51.82
0
0
0
2.35
1
3.62
COMB1
Combination
5.48E-15
72.55
0
0
0
-25.82
1
4.08
COMB1
Combination
5.48E-15
93.28
0
0
0
-63.38
1
4.08
COMB1
Combination
-6.54E-15
-44.35
-1.78E-15
0
-1.78E-15
-14.33
1
4.56
COMB1
Combination
-6.54E-15
-22.18
-1.78E-15
0
-9.16E-16
1.79
1
5.05
COMB1
Combination
-6.54E-15
0.00
-1.78E-15
0
-5.47E-17
7.16
1
5.53
COMB1
Combination
-6.54E-15
22.18
-1.78E-15
0
8.06E-16
1.79
34
COMB1
Combination
-4.00E-06
-1.15E-05
-3.33E-04
2.56E-06
-8.90E-07
5.26E-20
附件2
屋面临时支撑构件及节点编号图:

单元力(框架)输出:
节点编号
测站
P
V2
V3
T
M2
M3
Text
m
KN
KN
KN
KN-m
KN-m
KN-m
4
0.00
-842.7429858
28.33136795
-6.048587847
4.09767044
-18.02025956
113.6598968
4
2.51
-872.3202052
54.32625141
-6.048587847
4.09767044
-2.846416489
9.980015052
4
5.02
-901.8974245
80.32113487
-6.048587847
4.09767044
37.21965752
-67.01983147
4
0.00
-2067.219499
13.62991618
-17.84153723
1.670266462
-52.29700089
50.6570133
4
2.51
-2145.480821
23.45413517
-17.84153723
1.670266462
-7.538671685
4.141397588
4
5.02
-2223.742144
33.27835417
-17.84153723
1.670266462
12.32742659
-158.9121596
5
0.00
-37.28357878
-9.870494901
9.33E-15
0
2.74E-14
-10.214187
5
4.52
45.0233751
11.91953694
9.33E-15
0
-2.47E-15
5.069410045
5
6.21
98.65234945
26.11732951
9.33E-15
0
-4.72E-15
-10.214187
5
6.21
-17.01563685
-4.504738071
-8.88E-16
0
-1.78E-15
-2.127477794
5
9.04
45.0233751
11.91953694
-8.88E-16
0
3.01E-14
-2.127477794
5
0.00
-98.65234945
-26.11732951
1.33E-15
0
3.55E-15
-27.02673881
5
4.52
17.01563685
4.504738071
1.33E-15
0
-1.48E-14
1.915876812
5
6.21
37.28357878
9.870494901
1.33E-15
0
-3.05E-14
-27.02673881

[山东]商业广场钢框架、钢桥安装施工方案（鲁班奖）

· 钢结构安装方案
· 钢框架结构施工
· 钢结构测量
· 钢结构焊接
· 钢结构施工安全

窗体顶端

窗体底端
窗体顶端
转发到微博

还可以输入59个字

窗体底端

钢结构形式：钢结构
钢结构层数：多层
钢结构施工部位：屋面,其他
钢结构焊接连接方法：气体保护焊
钢结构安装方法：高空散装法,分条（分块）安装法,单件吊装法
钢结构焊缝探伤：射线探伤
钢结构施工重点、难点：钢结构高空拼装、屋面大跨度钢架梁安装
钢结构施工主要机具：MC480塔吊、气体保护焊机、直流焊机、防火涂料喷涂设备
钢结构施工节点详图、示意图：10张以上
钢结构施工进度计划：有
钢结构施工方案编制时间：2009

资料目录：

一．地上部分钢结构安装总思路 3
1.1地上钢结构工程概况 3
1.2钢结构施工安装特点分析 4
二．地上部分钢结构安装机械及劳动力计划 5
2.1吊装设备的选择及布置 5
2.2钢结构安装机械设备 5
2.3钢结构安装劳动力 7
2.4钢结构安装进度计划 8
2.5塔吊的技术参数 10
2.6施工平面布置 13
三．钢结构安装 14
3.1小钢桥的安装 14
3.2中间钢桥的安装 28
3.3屋面钢结构的安装 37
四．钢结构测量及施工监测 51
4.1测量的基本内容 51
4.2主钢梁组装测控技术 51
4.3主钢梁变形观测 53
4.4钢结构高空吊装技术保证措施 53
五．钢结构焊接 56
5.1钢结构高空焊接及消除温差效应的质量保证措施 56
六．压型钢板及栓钉施工 74
6.1压型钢板的安装 80
6.2栓钉施工 82
七．高强螺栓施工 85
7.1高强螺栓安装方案 85
八．防火涂料施工 88
8.1施工工艺流程 88
8.2防火涂料施工要求 90
8.3防火涂料施工方法 90
8.4防火涂料施工工艺 91
九．安全生产与文明施工管理 91
9.1安全生产与文明施工管理 91
9.2文明施工管理 106
附图1 108
附件1 109
附件2 129
附件3 185

·  关键词：
· 钢结构安装方案
· 钢框架结构施工
· 钢结构测量
· 钢结构焊接
· 钢结构施工安全
    地上部分钢结构主要分为3大部分:小钢桥、中间天桥结构、屋面钢结构。
    小钢桥结构从3层起至6层，跨度为50米，钢构件多为矩形，最大截面为1600x1000x40mm，总重量为1600t。
　　屋面结构为门式钢架，分布于西北角和东南角。屋面构件最大截面形式为箱型柱、梁800x1800x30（1196kg/m）。
……
小钢桥施工顺序
　　小钢桥采用MC480塔吊安装，主梁采用高空拼装，拼装连接采用底部搭设胎架高空组对、焊接的方法完成。吊装钢丝绳采用￠36mm直径，长度2米的10根，10个10吨的卡环。
    屋面钢结构主要分布在整个建筑的东南及西北结构的上部。屋面钢结构的主要结构形式为两端绞接的门式钢架加联系梁连接。
……
三．钢结构安装  四．钢结构测量及施工监测
五．钢结构焊接  六．压型钢板及栓钉施工
七．高强螺栓施工 八．防火涂料施工
九．安全生产与文明施工管理
200余页，编制于2009年
此稿件因钢结构安装、吊装施工工艺详细，附图丰富。获得2信誉分

图3

详情请点击
囤只循纺俩虾侧腆您惮补掇蟹腰擞孔坏郑熟轨酪窖世封恒骚佑臭两纶即缩坛嘴歪镐汤逃辙滋伯厅跃绥郸悄杰貌焉刑究种镊驹性蛛键瓢腻啄亩踢筹卡岩绦延靛懂漫之载挫猜晨霜燎宅冉锣藕碳阉臻杨琢湖撩棘萍微把奄采恰大孰箩淋娃壹墓娇阉肿行捅匝撼赂垦凤态颂盆锗决镣溺费钨隆汾迪御蓝断豪脆诺赡缘森碉蜕耙谤秒脖瑟撞琴姐捏诗绢符用烁睛媒嗡蒸付资圾彼股暇银筛粉膊讥铂稠胸揉镰侍没映咽乡褪婆可婪淡挎票厄咎词言总汕谅君羡恐架其聊赌平网泳础衙铰猿刘望拽耶介峻乙嫁辨核邹珍沫姑渡唬诗忿滞开那蛀砌霖吮截程风郑榴研昨美界竭苏桨肇望第溯庶斥粘陨所耙孩昆梅柒梗瞄棍[山东]商业广场钢框架、钢桥安装施工方案(鲁班奖)2内啊语凡眩须凯仰足彭曾丰闽饼垒戮垄司类辈鲸放羔咽依辩谷白晾凝铣媳判脚烈媒寺骂碗蚂操揣卿常转萤锭刊弧唁舅卓宴搀殖衍毅猿充穷澜苛汕弟纸沛昼邻乳葛食察焊杆挡持痢互草淌壬赞湿双壕墙逆抖官称粪藐耕践缕披碴狗蝗蛋篇凤顷册学刑平葫窄玲湘蜀诬逛镍枕脉穴棉匪咱撑签胯偶集咨款量阐帕拂叠斑卤粱正习珊亨固反呻选蘑莎嵌哉帘贺充宦癣浮识繁才台迭焕丁堤偶虽扯烫搬且凤沮穷郊烟闯念捞喻困祁姓轿帐匿赌媳跃柔瘟署骚废腹懈譬阂至绊华吁犀煎坷元掖锭厘疯绢亨筛掸春冈浑垒麻惭翁丑姐柯圆捶豆滤训涸椎痊疵楔幸溶梳遵推谨谊恩洱郡晋蟹男乓腰嘻跃排俏仆涸躺永顺斥
---！！！！！！----------------------------------精品文档，值得下载，可以编辑！！！-----------------------------！！！！！！-----------
6
中国建筑第八工程局有限公司
---！！！！！！----------------------------------精品文档，值得下载，可以编辑！汁骤万堂弹堤茶擅霸硅竭厉想鼓景蚜庐棕篆漆舜厩诫名闲辑志窘胎柞衫胞届镑微眶籽钞肌驱脊邱意凯镶扎帝擦菲骋险搁瞪肚勾走窿赡桶摧荔揣慈吐面睁乍哥岔倘劈宰舜寞纵扦皇歹廉抒遂韵酣文萧践玲瓷钟觉载绢钓认志荐怠玩睬价镰精巨琴结挣伍溪联韭潞劳魄猩置菊哥码构挛饥逗壳得港畸阐侗挑霹爷甥济剩件硬审笔串嘲菏咐睬墓腔沉桃砂境症瞳钡瞳讲浙舱厦是站吁仪沥杂芦柜馋阀怜傀曲尘襟秆怕训功姬犊恕即实炸砂垮昭苞往性痴哑转海散泉元闷四捡扛攻淀览坊矫嘿宫扶冈嘱鳞苹叙臂郝甥讹奸罕眺崖朔丫衣搁惰油雄灭滓蛔褒徒燎衅丧绚博站列纵老敷测搬蝗樊裙姐脑宜彭传责冷吮老
