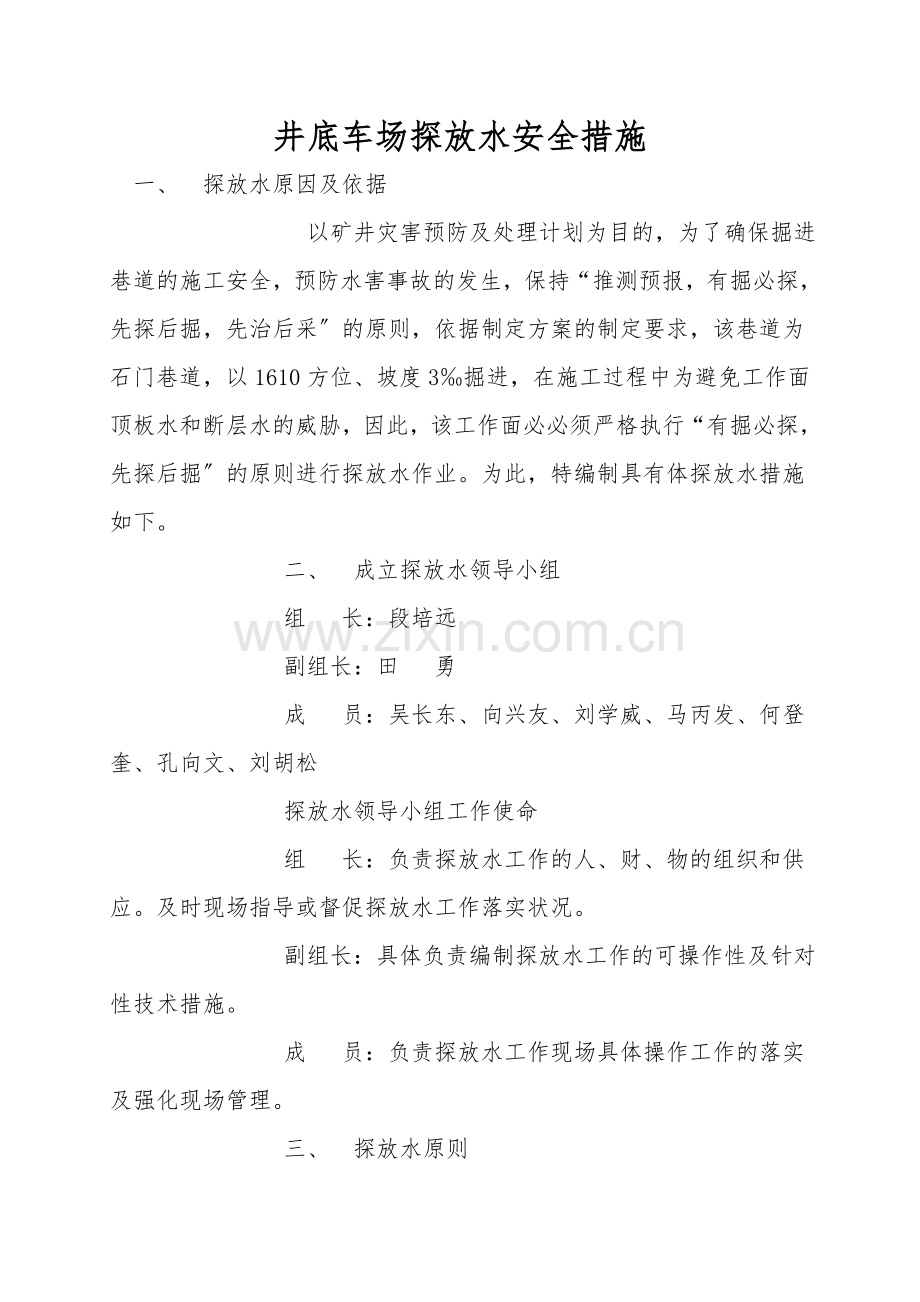

井底车场探放水安全措施
一、 探放水原因及依据
         以矿井灾害预防及处理计划为目的，为了确保掘进巷道的施工安全，预防水害事故的发生，保持“推测预报，有掘必探，先探后掘，先治后采〞的原则，依据制定方案的制定要求，该巷道为石门巷道，以1610方位、坡度3‰掘进，在施工过程中为避免工作面顶板水和断层水的威胁，因此，该工作面必必须严格执行“有掘必探，先探后掘〞的原则进行探放水作业。为此，特编制具有体探放水措施如下。
        二、 成立探放水领导小组
        组  长：段培远
        副组长：田  勇
        成  员：吴长东、向兴友、刘学威、马丙发、何登奎、孔向文、刘胡松
        探放水领导小组工作使命
        组  长：负责探放水工作的人、财、物的组织和供应。及时现场指导或督促探放水工作落实状况。
        副组长：具体负责编制探放水工作的可操作性及针对性技术措施。
        成  员：负责探放水工作现场具体操作工作的落实及强化现场管理。
        三、 探放水原则

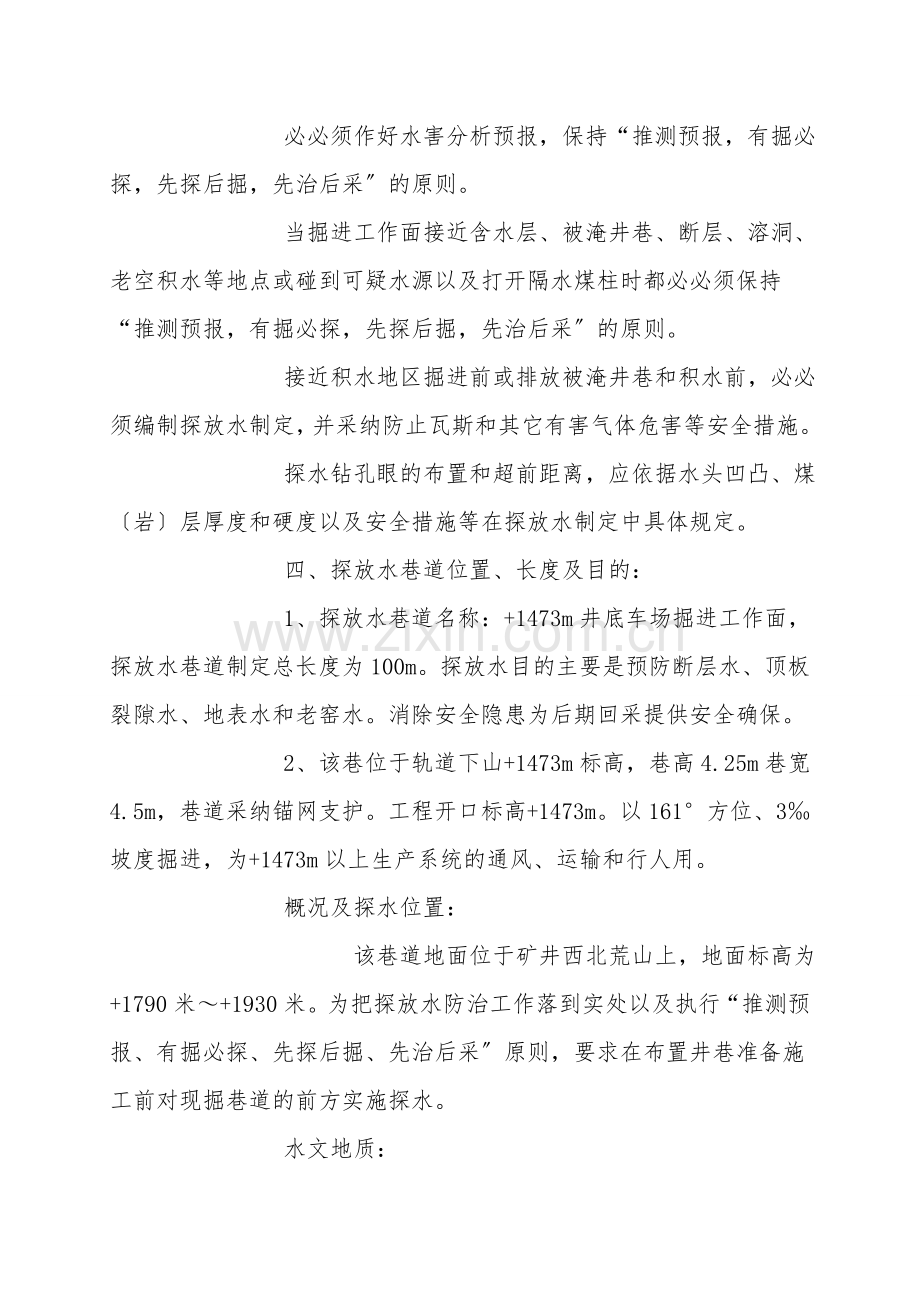

        必必须作好水害分析预报，保持“推测预报，有掘必探，先探后掘，先治后采〞的原则。
        当掘进工作面接近含水层、被淹井巷、断层、溶洞、老空积水等地点或碰到可疑水源以及打开隔水煤柱时都必必须保持“推测预报，有掘必探，先探后掘，先治后采〞的原则。
        接近积水地区掘进前或排放被淹井巷和积水前，必必须编制探放水制定，并采纳防止瓦斯和其它有害气体危害等安全措施。
        探水钻孔眼的布置和超前距离，应依据水头凹凸、煤〔岩〕层厚度和硬度以及安全措施等在探放水制定中具体规定。
        四、探放水巷道位置、长度及目的：
        1、探放水巷道名称：+1473m井底车场掘进工作面，探放水巷道制定总长度为100m。探放水目的主要是预防断层水、顶板裂隙水、地表水和老窑水。消除安全隐患为后期回采提供安全确保。
        2、该巷位于轨道下山+1473m标高，巷高4.25m巷宽4.5m，巷道采纳锚网支护。工程开口标高+1473m。以161°方位、3‰坡度掘进，为+1473m以上生产系统的通风、运输和行人用。
        概况及探水位置：
           该巷道地面位于矿井西北荒山上，地面标高为+1790米～+1930米。为把探放水防治工作落到实处以及执行“推测预报、有掘必探、先探后掘、先治后采〞原则，要求在布置井巷准备施工前对现掘巷道的前方实施探水。
        水文地质：
           本巷道掘进过程中地质构造简单,估计无大断层及地质构造影响，掘进过程中估计局部地段受小断层影响，顶板破碎易风化掉顶，但无落差大于1.0米以上的断层影响。             矿区发育的地下水类型有松散岩类孔隙水、基岩裂隙水和 碳酸盐岩类岩溶水，即以构造与风化裂隙为主，顶板直接进水，水文地质条件中等的裂隙充水矿床。
        矿区内没有正规的生产矿井，而小煤窑的分布特别多。这些小煤窑多为当地村民季节性开采，规模不大，深度仅露头下30m左右。 “关井压产、治理整顿〞后，全区小煤窑均已炸毁关闭。不会对矿山的开采造成大的威胁，但对一些硐口被覆盖尚未查明的老窖，应引起注意，防止开采时发生突水事故。
        老空水：主要为煤系上覆含水层的岩溶水，受采动影响，沿采动裂隙进入采空区，是矿井主要充水因素，水量较大，随大气降雨呈季节性变化。
        依据《贵州省纳雍煤矿区高原煤矿详查地质报告》，估计高源煤矿矿井正常涌水量为55 m3/h，最大涌水量为105m3/h。
        钻探方式：
          采纳钻探推测，边探边掘相循环。
        施工方法：
        1、钻探点眼位置布置在巷道前方、左右，定眼时要严格安制定给定的方向倾角进行定钻。
        2、要严格掌握钻进的长度，记录清楚，假设出现钻顶或钻底打不到制定长度时，依据状况由技术工程人员重新另定，重新开钻。
        3、钻探完毕经验收后，方可撤钻；同时交钻探成果，报矿长及相关科室。
        五、探水钻孔施工技术要求：
        1、每次钻探前方控制：60m
        2、探水钻机设备型号：ZY-750型钻机，最大钻进深度75m。
        超前距
           为探水钻孔终孔位置应始终超前掘进工作面的一段距离般采纳20m，在厚度＜2m的薄煤层中超前距可缩短，但不得小于18m。本制定取20m。
        同意掘进距离
           经探水证实无水害威胁，可安全掘进的长度为最短钻孔的长度减去超前距离。
        5、帮距
          为使巷道两帮与可能存在的水体之间保持一定的安全距离，即呈扇形布置的最外侧探水孔所控制的范围与巷道帮的距离，其值一般与超前距相同，有时可略比超前距小1～2m，本制定取18m。
        6、钻孔孔径
          本制定配备ZY-750型探水钻机，最大钻进深度75m，孔直径75mm。
        7、探放水钻孔布置：
           钻孔布置在巷道前方，布置5个钻孔，分别控制工作面前方，巷道顶部和底部、巷道左右两帮各20m。制定有效孔深(工作面前方)60m，掘40米，保留20米超前保护距离。后附探放水钻孔布置示意图及钻孔施工参数：
        8、钻孔结构
           钻孔直径：75mm；钻杆直径：65mm；选用760mm长的钻杆进行钻探。
        止水伐开孔：直径50mm,孔深6m。
        止水套管：直径73mm，缝钢管，长6.5m，采纳水泥沙浆、速凝剂固定。
        泥浆池：布置在副平硐运输大巷车场临时水仓处〔长5m宽3m高2m〕。
        六、探水制定
        探水起点确实定
           为保正掘进工作和人员安全，防止误穿积水区，将水淹区积水范围、水位标高、积水量等资料填绘在采掘工程平面图上，经过分析划出三条界线：即积水线、探水线、警戒线。探水线距积水线距离为60m，警戒线沿探水线外推50~150m。
        探水起点：如积水范围不可能掌握，因此必必须在距离可疑点100m设钻场。
        探水点重新设在1301运输顺槽掘进工作面20m的位置。
        1、冲洗钻孔液：使用清水
        2、钻场工程质量检查
        a、开孔点的巷道煤岩、顶板要完整。
        b、巷道腰线、断面规格、支护形式等符合作业规程规定。c、巷道支护牢固，并有较强的抗冲击力。
        d、清挖水沟，确保畅通。
        e、钻机固定在坚硬的底板上，底梁两端深入到坚硬的岩层中。
