高速公路监控施工工艺
1. 道路监控摄像机
1.1. 施工作业面
光缆编号说明：
A.干线光缆编号：T ( Trunk )
B .单模光缆编号：SF ( Single mode Fiber)
C .多模光缆编号：MF (Multimode Fiber)
D .首端光缆编号：A
E.尾端光缆编号：B
1.2. 施工流程
施工流程为：基础验收合格一电缆敷设到位一立杆一穿缆一摄像机固定及接线-挂接控制箱体-设备接线-调试-挂标志牌。
图纸准备
到场设备清点：数量、规格、型号签收发货清单；
设备入场报验：资料检查、归档一瑚写资料记录；开箱检查：外观损伤、配件完整性一瑚写检查记录；预调试：加电测试、填写测试纪录一-填写预调试记录；规划所有电缆的路由、编号，形成电缆路由指导图；
设计摄像机立柱：摄像机立柱采用热镀锌钢柱，高度为10米。地角法兰尺寸、布线路由、摄像机固定(法兰对接)、配电箱固定；
注意事项：所有法兰尺寸正确；
设计配电箱；
设备加工及采购
加工摄像机立柱；
加工配电箱；
统计及集中采购
配电箱内辅料；
设备安装辅料；
施工准备
确认摄像机安装方向及角度；
落实吊装厂家及机具(吊车、吊篮、发电机等)；
电缆(光纤、供电)敷设到位；
视频接头焊接完成；
配电箱电装完成；
光纤熔接、测试方案落实；
立柱安装及摄像机调试

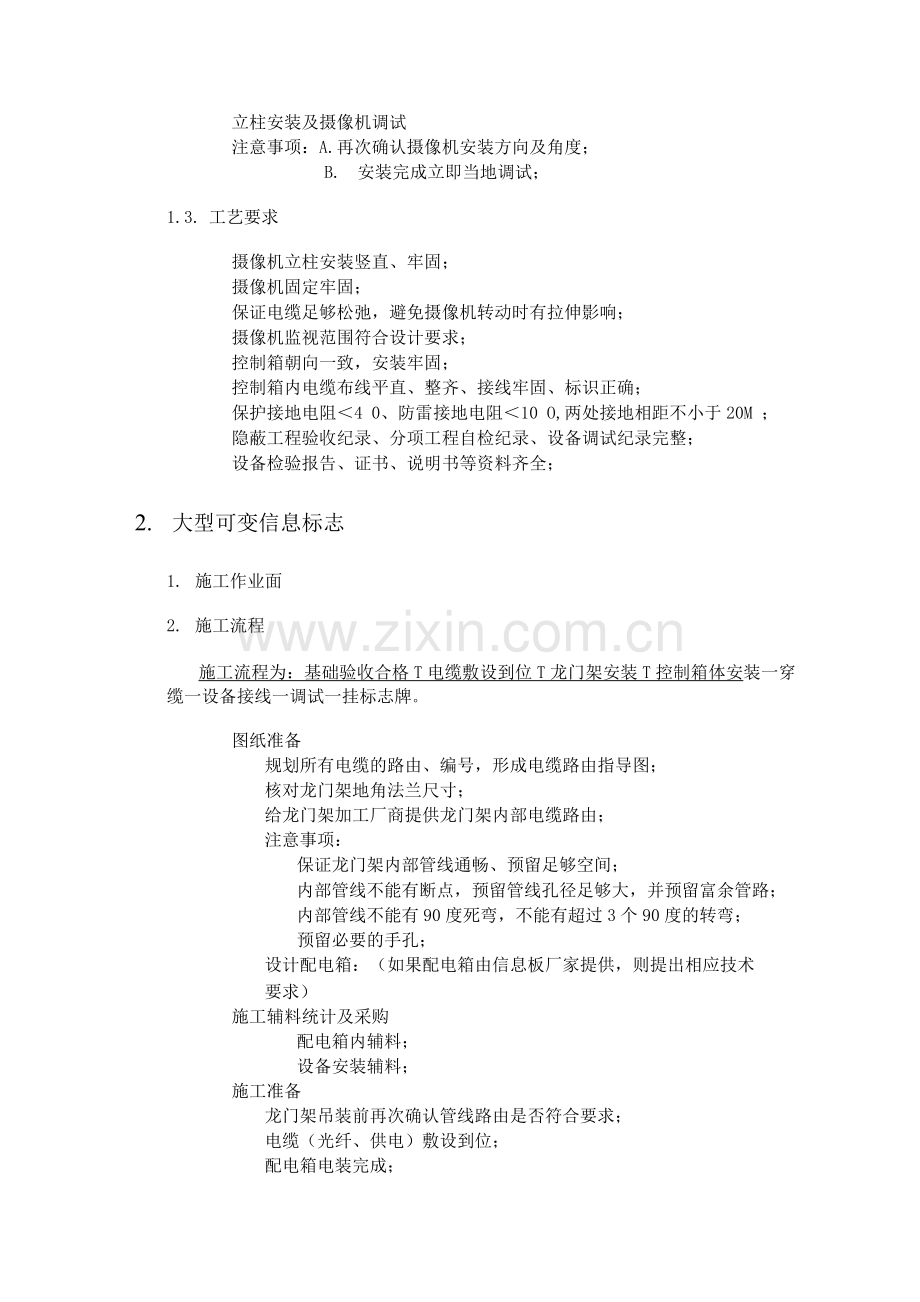

注意事项：A.再次确认摄像机安装方向及角度；
B. 安装完成立即当地调试；
1.3. 工艺要求
摄像机立柱安装竖直、牢固；
摄像机固定牢固；
保证电缆足够松弛，避免摄像机转动时有拉伸影响；
摄像机监视范围符合设计要求；
控制箱朝向一致，安装牢固；
控制箱内电缆布线平直、整齐、接线牢固、标识正确；
保护接地电阻＜4 0、防雷接地电阻＜10 O,两处接地相距不小于20M ；隐蔽工程验收纪录、分项工程自检纪录、设备调试纪录完整；
设备检验报告、证书、说明书等资料齐全；
2. 大型可变信息标志
1. 施工作业面
2. 施工流程
施工流程为：基础验收合格T电缆敷设到位T龙门架安装T控制箱体安装一穿缆一设备接线一调试一挂标志牌。
图纸准备
规划所有电缆的路由、编号，形成电缆路由指导图；
核对龙门架地角法兰尺寸；
给龙门架加工厂商提供龙门架内部电缆路由；
注意事项：
保证龙门架内部管线通畅、预留足够空间；
内部管线不能有断点，预留管线孔径足够大，并预留富余管路；
内部管线不能有90度死弯，不能有超过3个90度的转弯；
预留必要的手孔；
设计配电箱：（如果配电箱由信息板厂家提供，则提出相应技术
要求）
施工辅料统计及采购
配电箱内辅料；
设备安装辅料；
施工准备
龙门架吊装前再次确认管线路由是否符合要求；
电缆（光纤、供电）敷设到位；
配电箱电装完成；
光纤熔接、测试方案落实;
3. 工艺要求
控制箱朝向一致，安装牢固；
控制箱内电缆布线平直、整齐、接线牢固、标识正确；
防雷接地符合要求；
隐蔽工程验收纪录、分项工程自检纪录、设备调试纪录完整;
设备检验报告、证书、说明书等资料齐全；
3. 小型可变信息标志
3.1. 施工作业面
3.2. 施工流程
施工流程为：基础验收合格一电缆敷设到位一立杆一穿缆一信息板固定及接线T安装控制箱体T设备接线T调试T挂标志牌—
图纸准备
规划所有电缆的路由、编号，形成电缆路由指导图；
设计信息板立柱：地角法兰尺寸、布线路由、信息板固定（法兰
对接）、配电箱固定；
注意事项：所有法兰尺寸正确；
设计配电箱：
设备加工及采购
加工信息板立柱；
加工配电箱；
统计及集中采购
配电箱内辅料；
设备安装辅料；
施工准备
确认情报板安装方向及角度；
落实吊装厂家及机具（吊车、发电机等）；
电缆（光纤、供电）敷设到位；
配电箱电装完成；
光纤熔接、测试方案落实；
立柱安装及设备接线
注意事项：再次确认情报板安装方向及角度；
3.3. 工艺要求
情报板立柱安装竖直、牢固；情报板内边缘距路肩不小于25cm ,情报板下缘距路面高度为5米；
情报板固定牢固；
情报板安装高度、方向、夹角符合要求；
控制箱朝向一致，安装牢固；
控制箱内电缆布线平直、整齐、接线牢固、标识正确；
防雷接地符合要求；
隐蔽工程验收纪录、分项工程自检纪录、设备调试纪录完整;
设备检验报告、证书、说明书等资料齐全；
4. 微波车检
4.1. 施工作业面
4.2. 施工流程
施工流程为：基础验收合格-电缆敷设到位-立杆-穿缆-微波车检器固定及接线-安装控制箱体-设备接线-调试-挂标志牌。
图纸准备
规划所有电缆的路由、编号，形成电缆路由指导图；
设计微波车检器立柱：地角法兰尺寸、布线路由、微波车检器固
定方式、配电箱固定；
注意事项：所有法兰尺寸正确；
设计配电箱：
设备加工及采购
加工微波车检器立柱；
加工配电箱；
统计及集中采购
配电箱内辅料；
设备安装辅料；
施工准备
确认微波车检器安装高度、方向及角度；
落实吊装厂家及机具（吊车、吊篮、发电机等）；
电缆（光纤、供电）敷设到位；
配电箱电装完成；
光纤熔接、测试方案落实；
立柱安装及设备接线
4.3. 工艺要求
微波车检器安装于路侧，车检器与受检车辆间无较大障碍物；
与桥上摄像机公用立柱，立柱弯曲不超过5度，安装高度距路面5m ；
微波车检器立柱竖直、牢固；
微波车检器固定牢固；
微波车检器安装高度、方向、角度符合要求；
控制箱朝向一致，安装牢固；
控制箱内电缆布线平直、整齐、接线牢固、标识正确；
防雷接地符合要求；
隐蔽工程验收纪录、分项工程自检纪录、设备调试纪录完整;
设备检验报告、证书、说明书等资料齐全；
5. 气象监测器
5.1. 施工作业面
5.2. 施工流程
施工流程为：基础验收合格T电缆敷设到位T立杆T穿缆T气象监测器固定及接线一调试一挂标志牌。
图纸准备
规划所有电缆的路由、编号，形成电缆路由指导图；
设计气象监测器立柱：地角法兰尺寸、布线路由、气象监测器固
定方式、配电箱固定；
注意事项：所有法兰尺寸正确；
设计配电箱：如与其他控制箱体合用，应注意整体规划
设备加工及采购
加工气象监测器立柱；
加工配电箱；
统计及集中采购
配电箱内辅料；
设备安装辅料；
施工准备
确认气象监测器安装方向及角度；
落实吊装厂家及机具（吊车、吊篮、发电机等）；
电缆（光纤、供电）敷设到位；
配电箱电装完成；
光纤熔接、测试方案落实；
立柱安装及设备接线
5.3. 工艺要求
气象监测器立柱安装竖直、牢固，并远离大树或建筑物；
气象监测器固定牢固；
气象监测器安装高度、方向、角度符合要求；
控制箱朝向一致，安装牢固；
控制箱内电缆布线平直、整齐、接线牢固、标识正确；
防雷接地符合要求；
隐蔽工程验收纪录、分项工程自检纪录、设备调试纪录完整；
设备检验报告、证书、说明书等资料齐全;
6. 紧急电话
6.1. 投标要求划分至土建专业的施工界面
紧急电话通话柱基础；
紧急电话接地（接地电阻＜10 0）
6.2. 施工作业面
A-紧急电话通话柱
B. 电话电缆
全线敷设紧急电话主机、副机的连接电缆HYAT 5*2*0.7mm的市话电缆2公里。
C. 各站区内的综合布线（通讯线路）
站名
TC点数量
（数据）
TP点数量
（语音）
说明
明光东站

明光西站

洪山站

沫河站

蚌埠北站

蚌埠北收费中心

合计

6.3. 紧急电话柱安装施工流程
施工流程为：基础验收合格-紧急电话通话柱固定-设备安装及接线-调试-挂标志牌。
图纸准备
确定紧急电话通话柱固定方式及土建基础地角法兰尺寸；
注意事项：所有法兰尺寸正确；
施工准备
确认紧急电话通话柱安装方向；
落实安装厂家及机具；
通话柱固定、设备安装及接线；
6.4. 紧急电话柱安装工艺要求
通话柱安装竖直、牢固，安装后外露螺纹长度一致;
机箱的出线管与箱体密封良好；
气象监测器安装高度、方向、角度符合要求；
通话柱朝向一致，安装牢固；
控制箱内电缆布线平直、整齐、接线牢固、标识正确；
防雷接地符合要求；
隐蔽工程验收纪录、分项工程自检纪录、设备调试纪录完整;
设备检验报告、证书、说明书等资料齐全；
7. 电缆敷设
电缆敷设流程为：管线检查一线缆核对一规划路由一实际测量一截缆及标记一电缆敷设一挂标志牌一保护。
对敷设管路检查、核对，对穿缆难度较大的管路，应预埋牵引线；
穿缆难度较大的管路如：
龙门架
超长立柱（摄像机、情报板等）
超长管道
连续转弯管道
按照联合设计文件及安装设备，核校电缆类型、数量；
保证电缆的开盘检测完成；
检查电缆质量；
对管线路由合理规划，强电、弱电分开敷设；
强（供电）、弱电（通讯、视频）平行敷设的间距不小于30cm,
距离不超过1米；
强、弱电不允许同一管道敷设；
合理使用管线，保证预留；
保证电缆预留长度，普通电缆在设备端处预留5-10米，光纤15-20米；
统一规划电缆编号，敷设前应将编号标记清楚、粘牢，防止脱落；
编号由专人按照要求书写工整，清晰；
每端标记两处，外用保护胶纸粘牢；
保证测量准确，如果管线路由不清，应该敷设后再截缆；
电缆敷设
保证统一指挥、调度；
杜绝野蛮施工；
所有电缆挂标志牌；
标志牌要求：
机打、字体醒目、塑封、裁剪规格统一；
挂接方式及位置一致、整齐；
预留电缆应盘圈挂起，做好保护；
8. 配电箱的设计及电装
8.1. 设计配电箱
按照投标方案规划配电箱；
图纸及材料准备
配电箱设计；
设备布放方案-设备（解码器、控制器、光端机、光纤接续盒、避雷器、过压保护器等）、电源、开关、接线端子、接地汇流排等；
布线路由方案；
箱体安装方案；
注意事项：A.配电箱体加工时应保证各活动面有接地导线连接;
B. 配电箱内设置接地汇流排；
C. 配电箱锁具配专用钥匙；
D. 箱体设计为防水、防尘；
E. 箱体尺寸作20%预留；
F. 箱体内预留一个220VAC插座；
统一规划安装辅料；
统一加工配电箱，集中采购辅料；
8.2. 电装配电箱
控制箱内电缆布线平直、整齐、接线牢固、标识正确，手写标志应用油性记号笔；
防雷（加装直流或交流电源避雷器）及接地符合规范要求。
