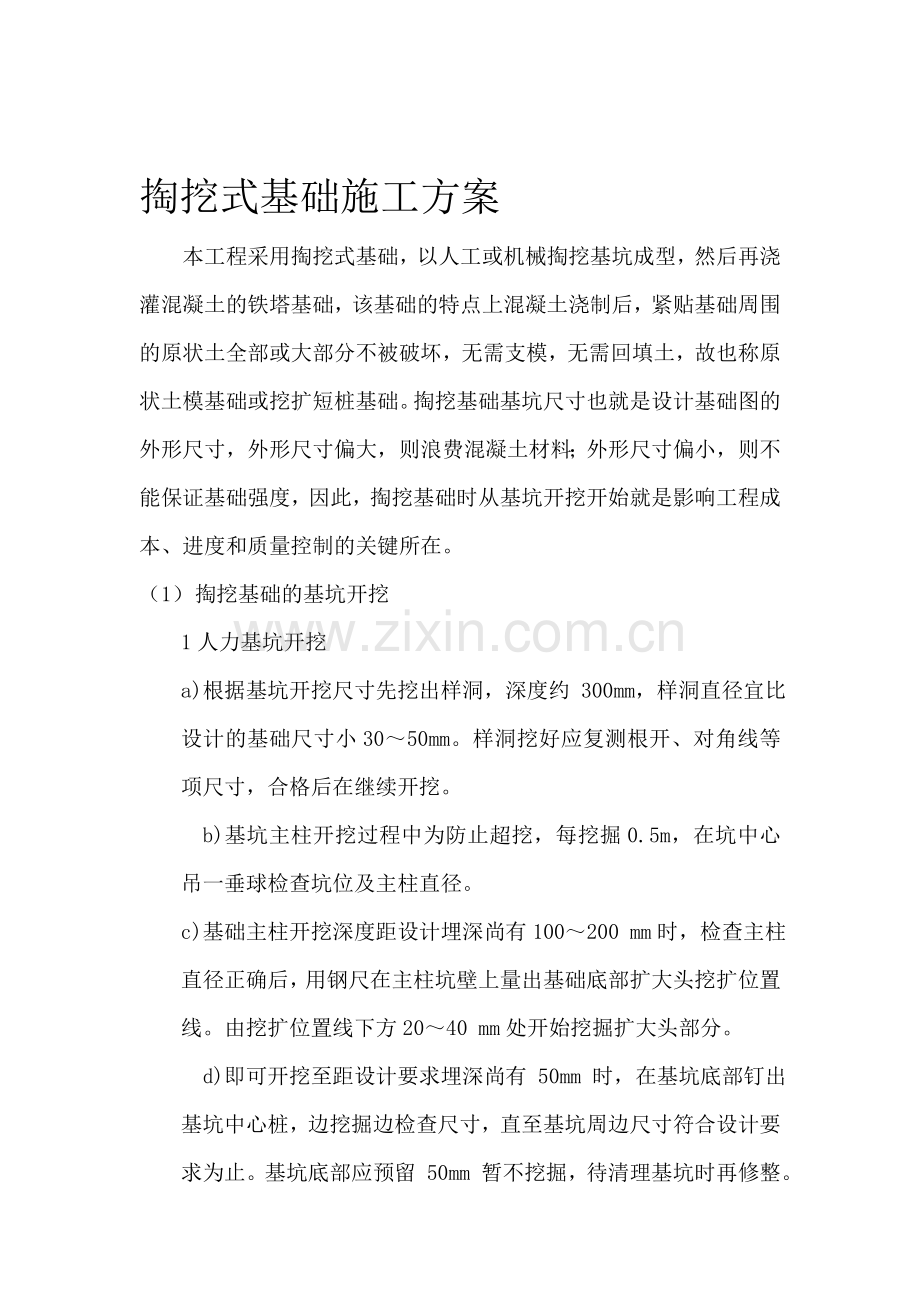

掏挖式基础施工方案
本工程采用掏挖式基础，以人工或机械掏挖基坑成型，然后再浇灌混凝土的铁塔基础，该基础的特点上混凝土浇制后，紧贴基础周围的原状土全部或大部分不被破坏，无需支模，无需回填土，故也称原状土模基础或挖扩短桩基础。掏挖基础基坑尺寸也就是设计基础图的外形尺寸，外形尺寸偏大，则浪费混凝土材料；外形尺寸偏小，则不能保证基础强度，因此，掏挖基础时从基坑开挖开始就是影响工程成本、进度和质量控制的关键所在。
（1） 掏挖基础的基坑开挖
1人力基坑开挖
a)根据基坑开挖尺寸先挖出样洞，深度约 300mm，样洞直径宜比设计的基础尺寸小30～50mm。样洞挖好应复测根开、对角线等项尺寸，合格后在继续开挖。
 b)基坑主柱开挖过程中为防止超挖，每挖掘0.5m，在坑中心吊一垂球检查坑位及主柱直径。
c)基础主柱开挖深度距设计埋深尚有100～200 mm时，检查主柱直径正确后，用钢尺在主柱坑壁上量出基础底部扩大头挖扩位置线。由挖扩位置线下方20～40 mm处开始挖掘扩大头部分。
 d)即可开挖至距设计要求埋深尚有 50mm 时，在基坑底部钉出基坑中心桩，边挖掘边检查尺寸，直至基坑周边尺寸符合设计要求为止。基坑底部应预留 50mm 暂不挖掘，待清理基坑时再修整。

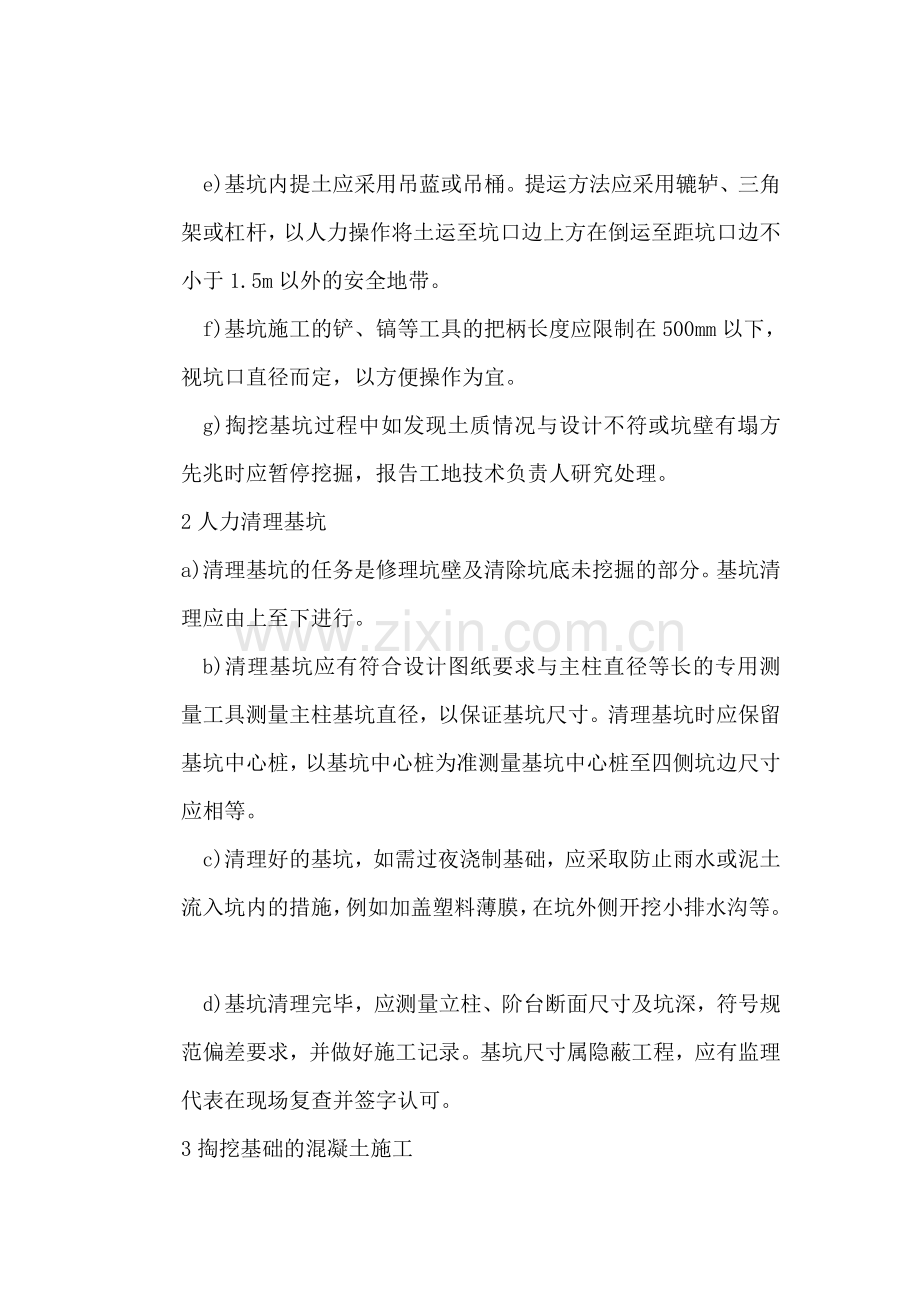

 e)基坑内提土应采用吊蓝或吊桶。提运方法应采用辘轳、三角架或杠杆，以人力操作将土运至坑口边上方在倒运至距坑口边不小于1.5m以外的安全地带。
 f)基坑施工的铲、镐等工具的把柄长度应限制在500mm以下，视坑口直径而定，以方便操作为宜。
 g)掏挖基坑过程中如发现土质情况与设计不符或坑壁有塌方先兆时应暂停挖掘，报告工地技术负责人研究处理。
2人力清理基坑
a)清理基坑的任务是修理坑壁及清除坑底未挖掘的部分。基坑清理应由上至下进行。
 b)清理基坑应有符合设计图纸要求与主柱直径等长的专用测量工具测量主柱基坑直径，以保证基坑尺寸。清理基坑时应保留基坑中心桩，以基坑中心桩为准测量基坑中心桩至四侧坑边尺寸应相等。
 c)清理好的基坑，如需过夜浇制基础，应采取防止雨水或泥土流入坑内的措施，例如加盖塑料薄膜，在坑外侧开挖小排水沟等。
 d)基坑清理完毕，应测量立柱、阶台断面尺寸及坑深，符号规范偏差要求，并做好施工记录。基坑尺寸属隐蔽工程，应有监理代表在现场复查并签字认可。
3掏挖基础的混凝土施工
掏挖型基础的施工特点是地下部分不用模板或少用模板。这个特点给施工人员和工程质量带来两个不利因素：第一、混凝土浇灌后无法进行外观检查；第二，如果有缺陷无法进行修补。所以，务必浇制好混凝土是掏挖基础施工质量控制的重中之重。
全掏挖型基础浇制前，应在地面以上安装模板。模板应安装在贴紧地面的方木或角钢上。方木或角钢的长度应超过坑口直径500～700mm。方木或角钢与地面接触处的四周 用坚实土填平踩实。半掏挖型基础浇制前，立柱部分必须按设计图纸尺寸安装模板。针对掏挖型基础，混凝土浇制应采取下列质量保证措施：
a)为保证浇制质量，粗骨料宜用 0.5～4cm 的连续级配骨料，或者用 85%的 2～4cm石子掺15%的0.5～1cm的石子混合使用。
b)为防止地面处的基坑土壁被碰撞脱落，应采取衬垫塑料布的措施，其衬高度约 0.5m，待浇至主柱后拆除。
c)为保证掏挖型基础扩大头部位的混凝土容易振捣密实，可将混凝土坍落度选大一级，机械振捣选用5～7cm。为满足混凝土的和易性要求，在保持水灰比不变的前提下，可适当调整砂粒或增减水泥浆量，立柱部位的混凝土坍落度可小一些。
d)混凝土应采用机械搅拌。由于现场条件限制，必须采用人工搅拌混凝土时，应严格执行“三干四湿”的搅拌方法，确保混凝土配料拌和均匀。
e)加强混凝土的振捣管理是确保掏挖型基础混凝土质量的关键环节。掏挖型基础应使用插入式振捣器振捣，以提高其强度和密实性。振捣器使用过程中，应注意振捣棒与坑底、坑壁要保持一定距离，预防泥土带入混凝土中。
f)当基础扩大头浇灌混凝土饱满且振捣完毕后应注意观察判断周边是否惨存气体，必要时可适当补充砂浆，以填充空隙。同时，应请监理代表或质检员检查认可后，方可进行立柱部分的混凝土浇灌。 基础浇制完成后应进行现场清理及质量检查，检查内容与普通的现浇铁塔基础相同。
4、土石方开挖安全技术交底
1）、进入现场必须严格遵守安全生产纪律和操作规程。
2）、基坑开挖前，必须摸清基坑下的管线排列和地质资料，以利考虑开挖过程中的意外应急措施，挖土中发现管道、电缆及其它埋设物应及时报告，不得擅自处理。
3）、挖土时要注意边坡的稳定性，发现有裂缝及倾塌可能时，人员要立即离开现场并及处理。
4）、每日或雨后必须检查土避情况，在确保安全的情况下继续工作。
5）、做好施工人员进场的各项安全教育，进行安全技术的交底。
6）、现场各岗位人员必须在现场，尤其是安全员要随时巡视做好一切应急措施，及时发现隐患，避免事故的发生。
